中华人民共和国机械行业标准
JB/T6803.1.2-93 精密液体压力计 精密杯形、U形压力计
1993-07-09 发布，1994-01-01 实施
中华人民共和国机械工业部

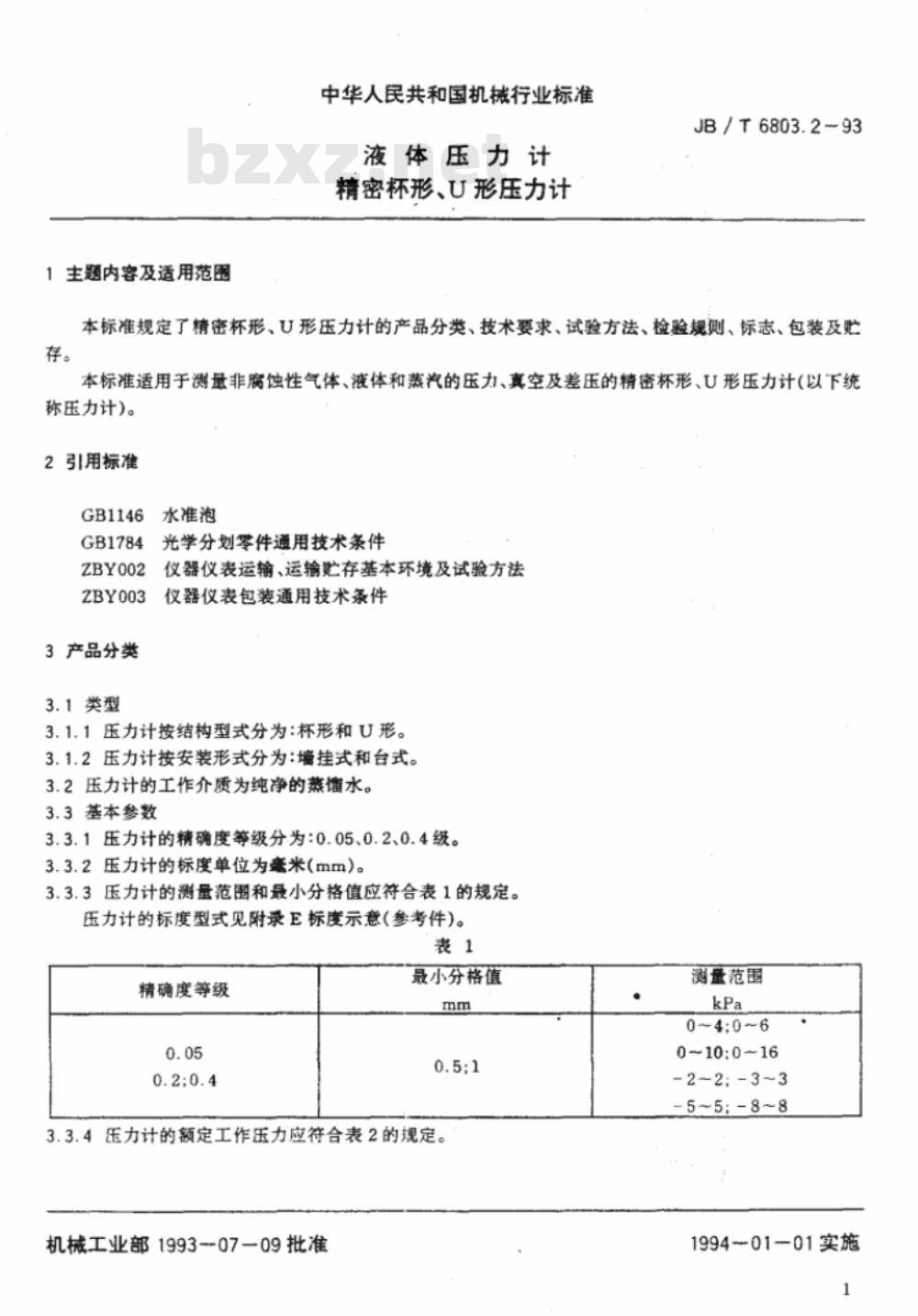

1 主题内容及适用范围
本标准规定了精密杯形和U形压力计的产品分类、技术要求、试验方法、检验规则、标志、包装及贮存。本标准适用于测量非腐蚀性气体、液体和蒸汽的压力、真空及差压的精密压力计（以下统称压力计）。

2 规范性引用文件
GB1146 水准泡
GB1784 光学分划零件通用技术条件
ZBY002 仪器仪表运输、运输贮存基本环境条件及试验方法，仪器仪表包装通用技术条件
ZBY003

3 产品分类
3.1 类型
3.1.1 压力计按结构型式分为：杯形和U形。
3.1.2 压力计按安装形式分为：墙挂式和台式。
3.2 压力计的工作介质为纯净蒸馏水。
3.3 基本参数
3.3.1 精确度等级分为：0.05、0.2、0.4级。
3.3.2 标度单位为毫米(mm)。
3.3.3 测量范围和最小分格值见表1。标度型式参考附录E。
表1 压力计测量范围与最小分格值
精确度等级: 0.05 / 0.2, 0.4
最小分格值: 0.5 / 1 mm
3.3.4 额定工作压力见表2。

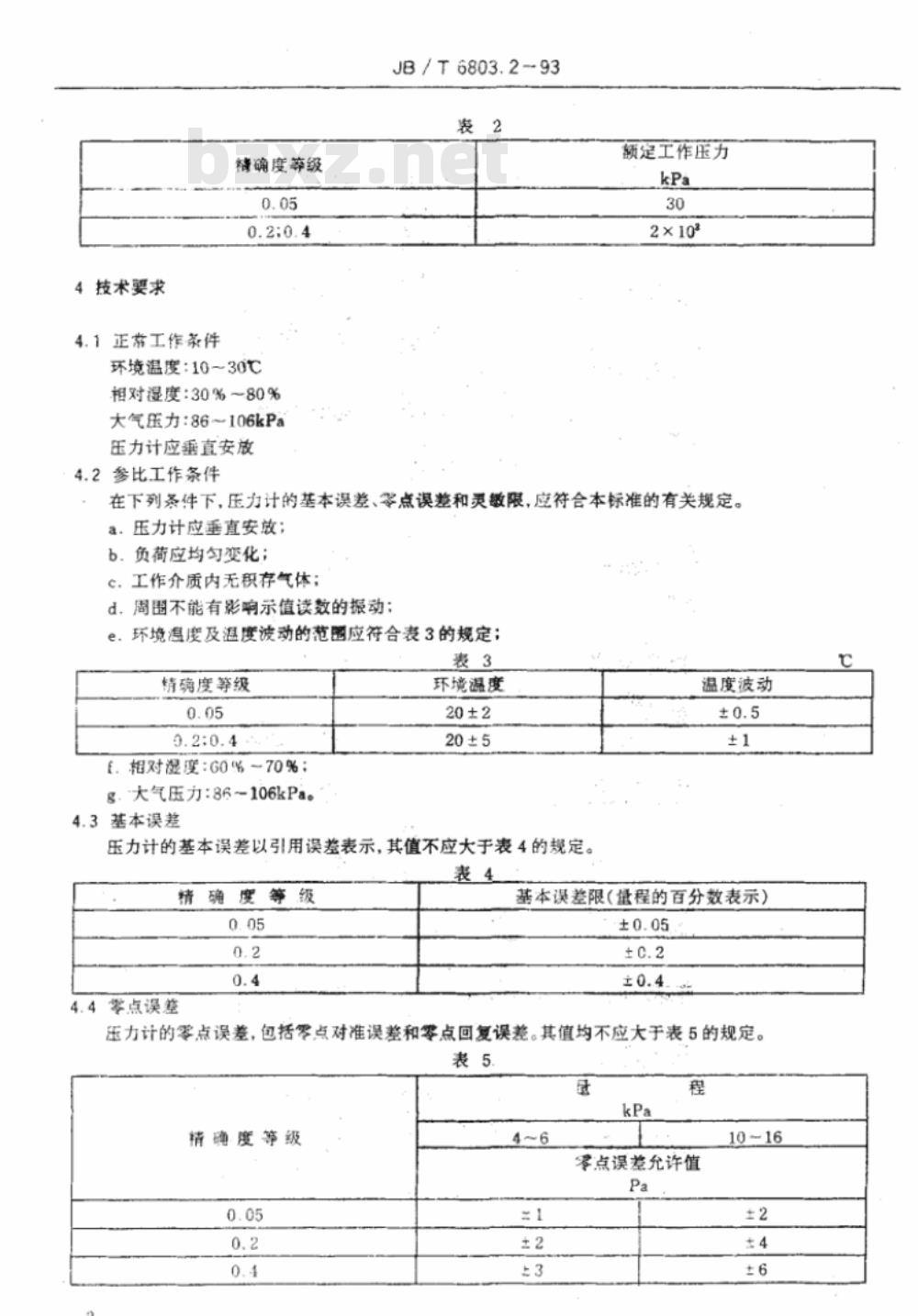

表2 压力计额定工作压力（kPa）
测量范围: 0~4, 0~6, 0~10, 0~16, -2~2, -3~3, -5~5, -8~8
额定工作压力: 30, 2×10³ kPa

4 技术要求
4.1 正常工作条件：环境温度 10~30℃，相对湿度 30%~80%，大气压力 86~106 kPa，压力计应垂直安放。
4.2 参比工作条件：压力计垂直安放，负荷均匀变化，工作介质无积存气体，周围无振动影响示值，环境温度及温度波动见表3，相对湿度 60%~70%，大气压力 86~106 kPa。
表3 参比条件温度波动
精确度等级: 0.05 ±0.5℃，0.2 ±1℃，0.4 ±1℃

4.3 基本误差：以引用误差表示，不大于表4规定。
表4 精确度等级与基本误差限（%）
0.05 ±0.05，0.2 ±0.2，0.4 ±0.4

4.4 零点误差：包括零点对准误差和零点回复误差，不大于表5。
表5 零点误差允许值（Pa）Www.bzxZ.net
精确度等级: 0.05 ±2，0.2 ±2，0.4 ±4~6

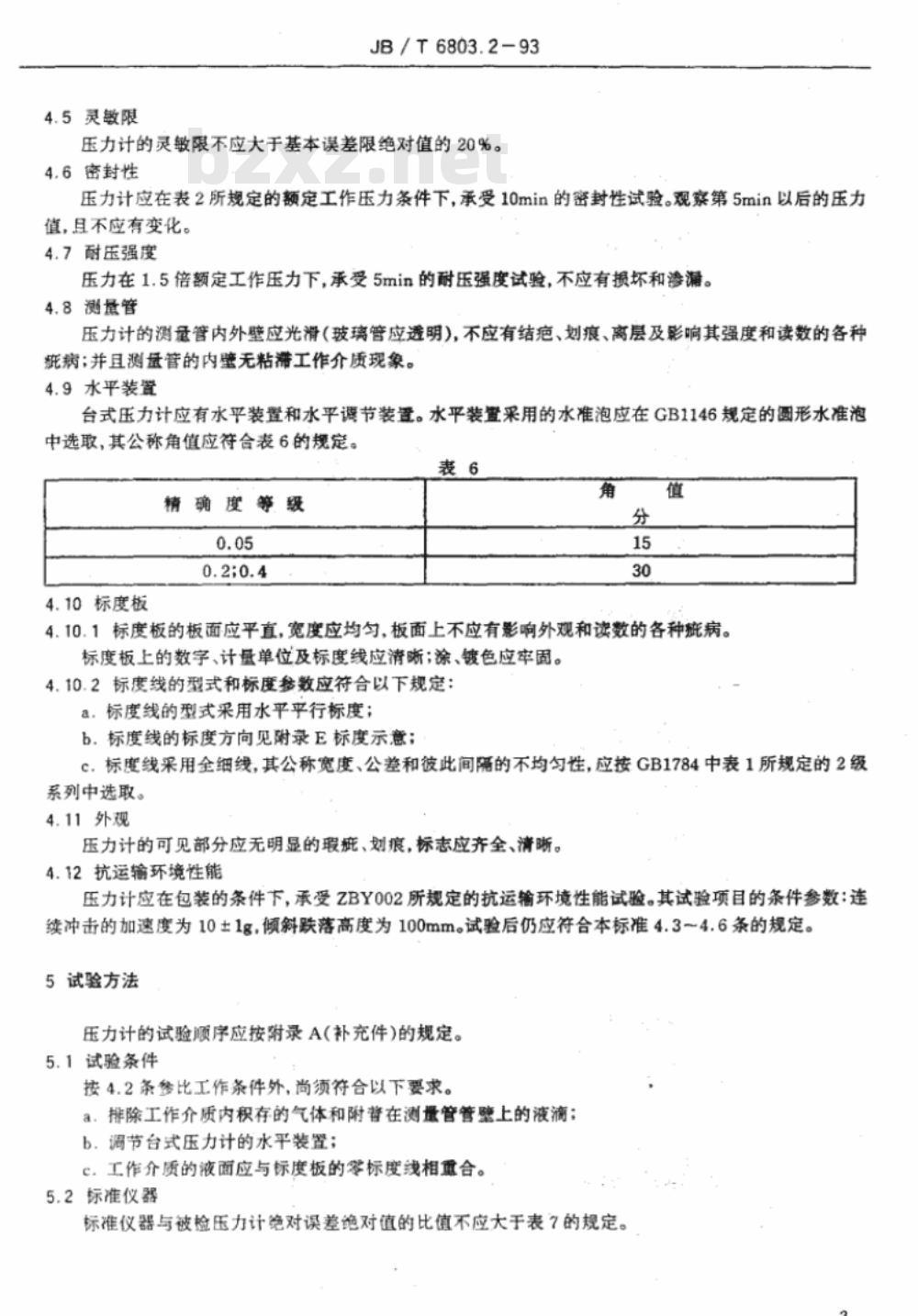

4.5 灵敏限：不大于基本误差限绝对值的20%。
4.6 密封性：在额定工作压力下承受10分钟密封性试验，第5分钟后压力值不应变化。
4.7 耐压强度：承受1.5倍额定工作压力5分钟，不得损坏或渗漏。
4.8 测量管：内外壁光滑（玻璃管应透明），无结疤、划痕、离层及影响强度和读数的疵病，内壁无粘滞介质现象。
4.9 水平装置：台式压力计应有水平装置及调节装置，水准泡选用GB1146圆形水准泡，公称角值见表6。
表6 精确度等级与水准泡角值
精确度等级: 0.05 / 0.2, 0.4
角值: 15 / 30 分

4.10 标度板：板面平直，宽度均匀，无影响读数疵病，数字、单位及标度线清晰，涂镀色牢固。标度线水平平行，宽度、间距按GB1784二级系列选取，标度方向见附录E。
4.11 外观：可见部分无明显瑕疵、划痕，标志齐全、清晰。
4.12 抗运输环境性能：在包装条件下承受ZBY002规定的连续冲击（10±1 g）和倾斜跌落（100 mm）试验，试验后仍应符合4.3~4.6条规定。

5 试验方法
压力计试验顺序按附录A（补充件）规定。

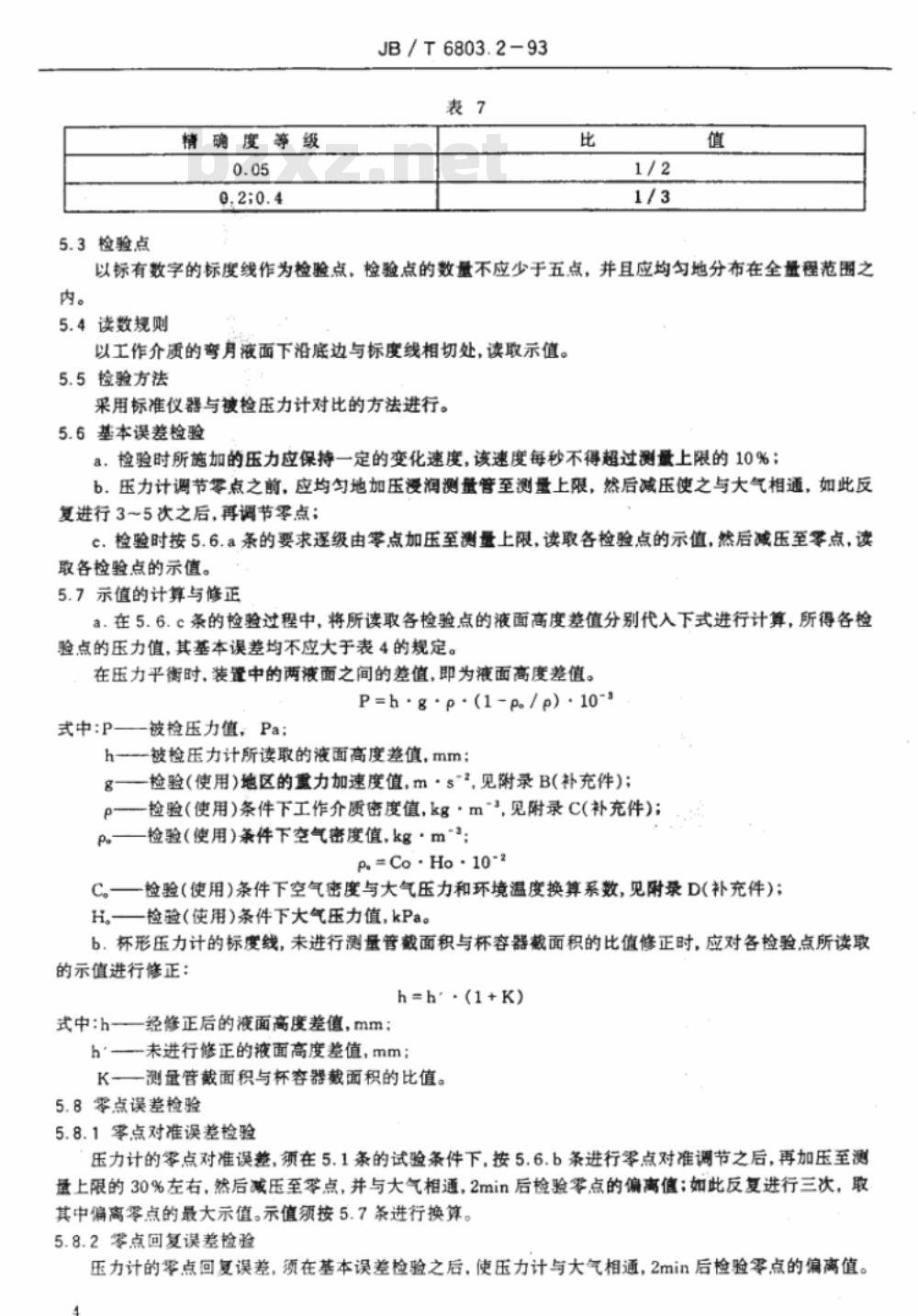

5.1 试验条件：按4.2参比条件，并排除工作介质内积存气体及附着液滴，调节台式压力计水平装置，液面与零标度线对齐。
