【机械行业标准(JB)】 内燃机冷却水泵V带轮 技术条件

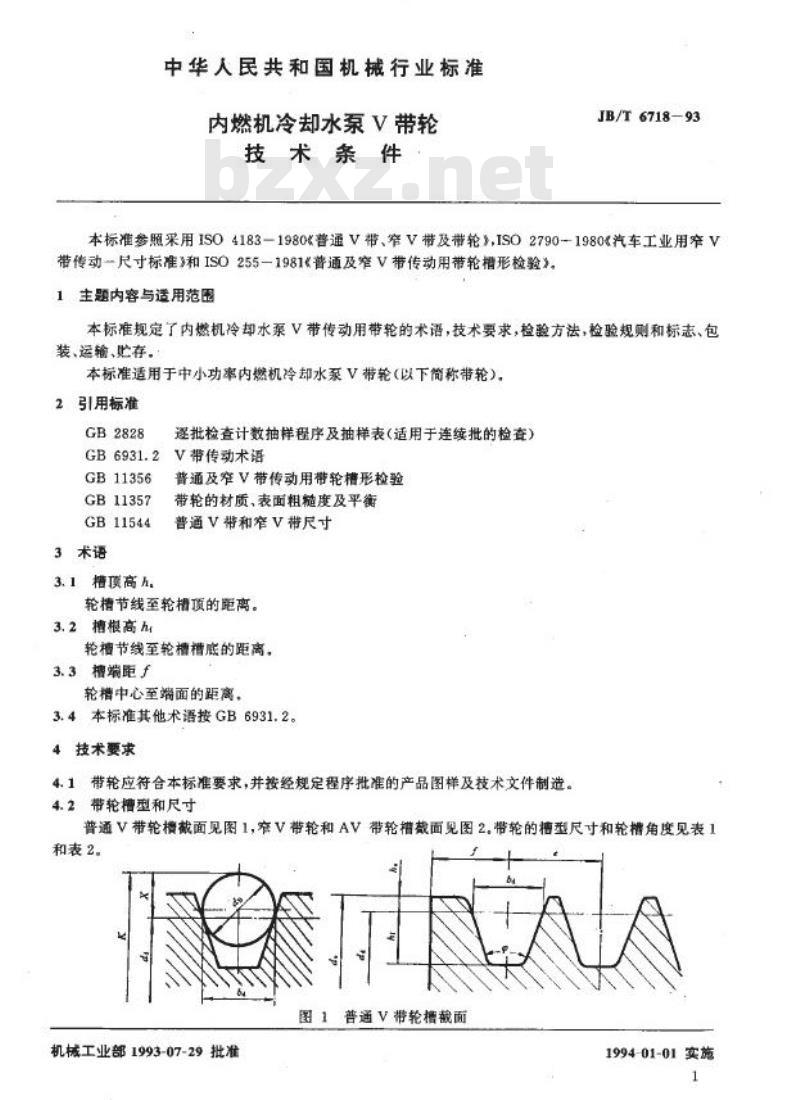

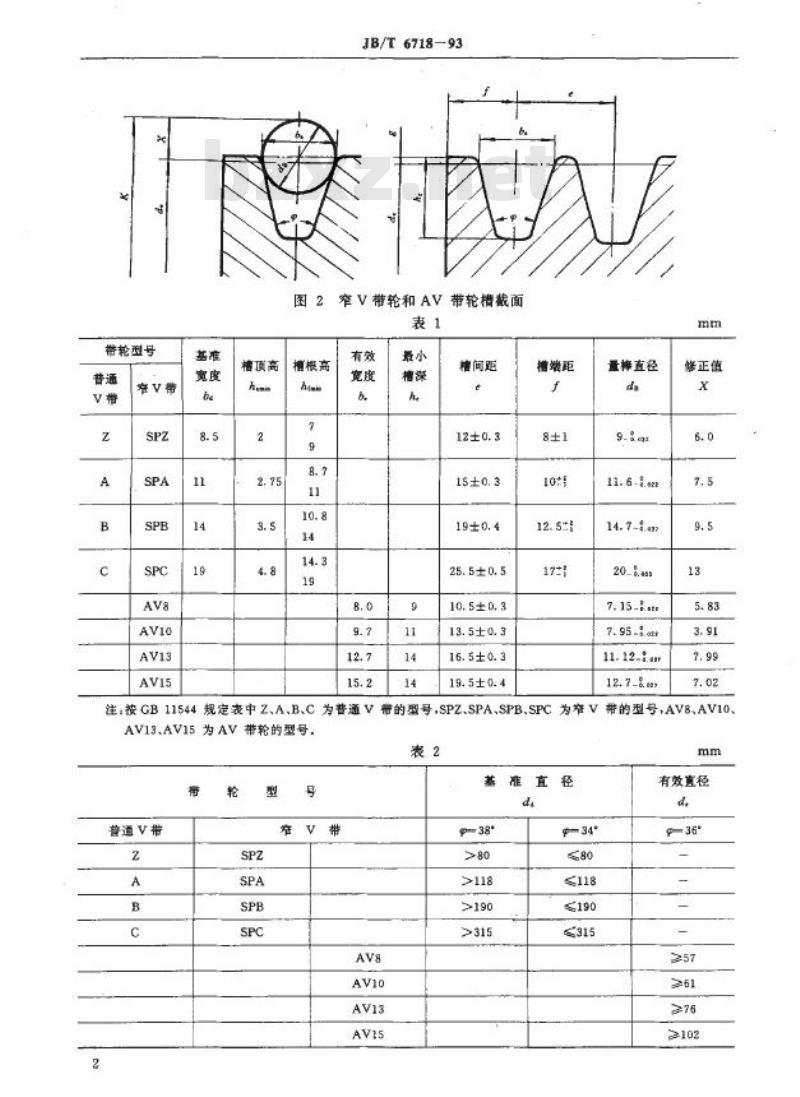

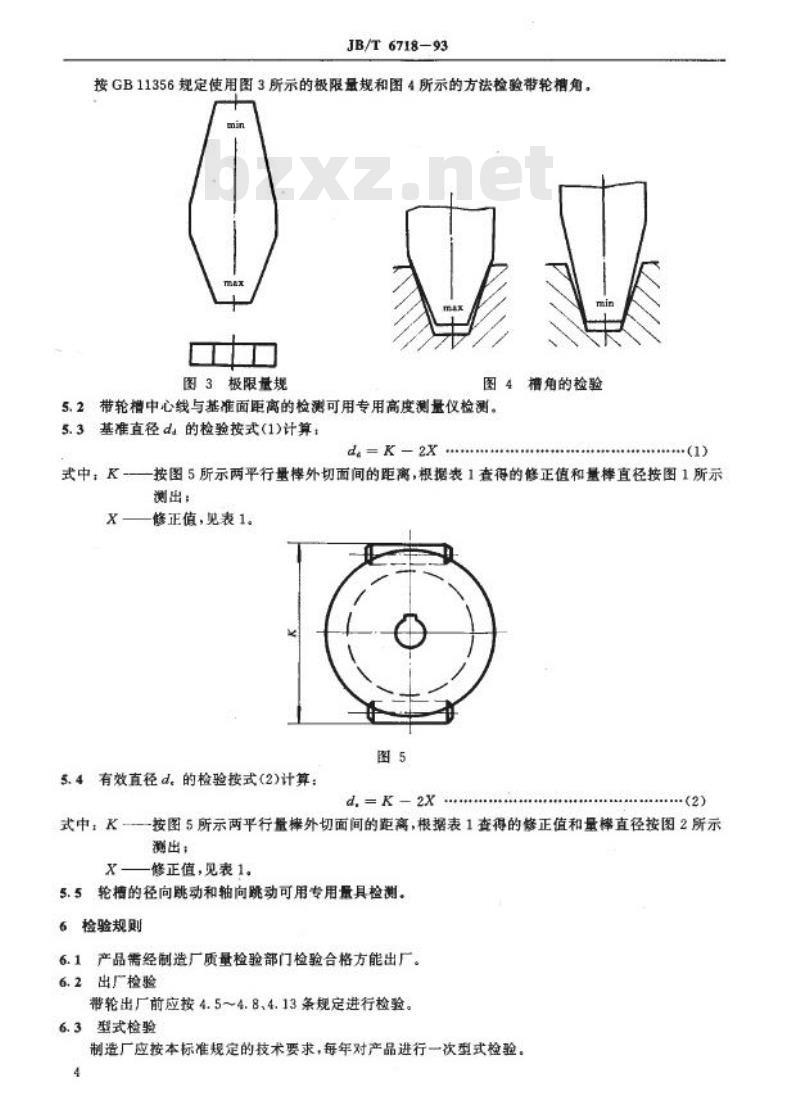

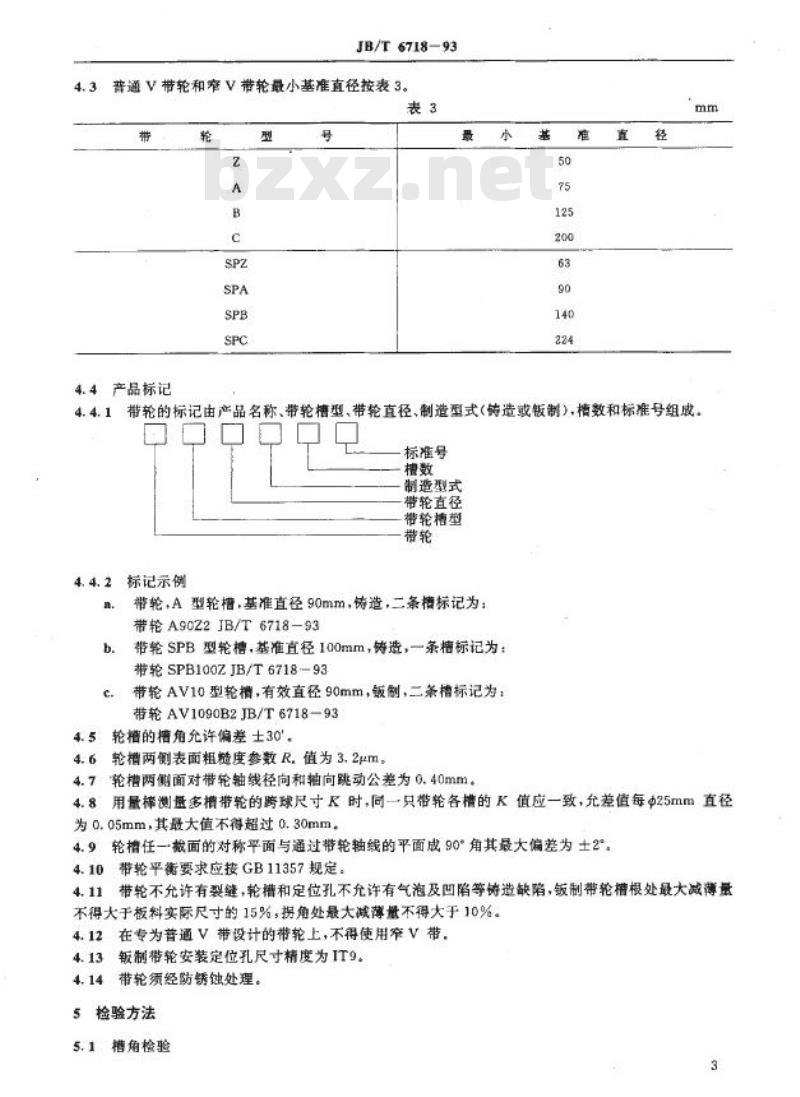

中华人民共和国机械行业标准 JB/T6718-93 内燃机冷却水泵V带轮技术条件 1993-07-29发布 中华人民共和国机械工业部发布 1994-01-01实施 本标准参照采用ISO 4183-1980《普通V带、窄V带及带轮》、ISO 2790-1980《汽车工业用窄V带传动-尺寸标准》和ISO 255-1981《普通及窄V带传动用带轮槽形检验》。 1 主题内容与适用范围 本标准规定了内燃机冷却水泵V带传动用带轮的术语、技术要求、检验方法、检验规则及标志、包装、运输、贮存等内容。此标准适用于中小功率内燃机冷却水系V带轮（以下简称带轮）。 2 引用标准 GB 2828 遥批检查计数抽样程序及抽样表（适用于连续批的检查） GB 6931.2 V带传动术语 GB 11356、GB 11357、GB 11544 3 术语 3.1 槽顶高 h：普通及窄V带传动用带轮槽形检验带轮的材质、表面粗糙度及平衡普通V带和窄V带尺寸，轮槽节线至轮槽顶的距离。 3.2 槽根高 h：轮槽节线至轮槽底的距离。 3.3 槽端距：轮槽中心至端面的距离。 3.4 本标准其他术语参见GB 6931.2。 4 技术要求 4.1 带轮应符合本标准要求，并按经规定程序批准的产品图样及技术文件制造。 4.2 带轮槽型和尺寸：普通V带轮槽截面见图1，窄V带轮和AV带轮槽截面见图2。带轮的槽型尺寸和轮槽角度见表1和表2。 4.3 产品标记：带轮的标记由产品名称、带轮槽型、带轮直径、制造型式（铸造或钣制）、槽数和标准号组成。标记示例如下： 带轮 A 型轮槽，基准直径 90mm，铸造，二条槽，标记为：带轮A90Z2 JB/T6718-93。 带轮 SPB 型轮槽，基准直径 100mm，铸造，一条槽，标记为：带轮 SPB100Z JB/T6718-93。 带轮 AV10 型轮槽，有效直径 90mm，钣制，二条槽，标记为：带轮 AV1090B2 JB/T6718-93。 4.4 轮槽的槽角允许偏差为 ±30°。 4.5 轮槽两侧表面粗糙度参数 Rz 值为 3.2μm。 4.6 轮槽两侧面对带轮轴线径向和轴向跳动公差为 0.40mm。 4.7 用量棒测多槽带轮的跨球尺寸 K 时，同一只带轮各槽的 K 值应一致。
