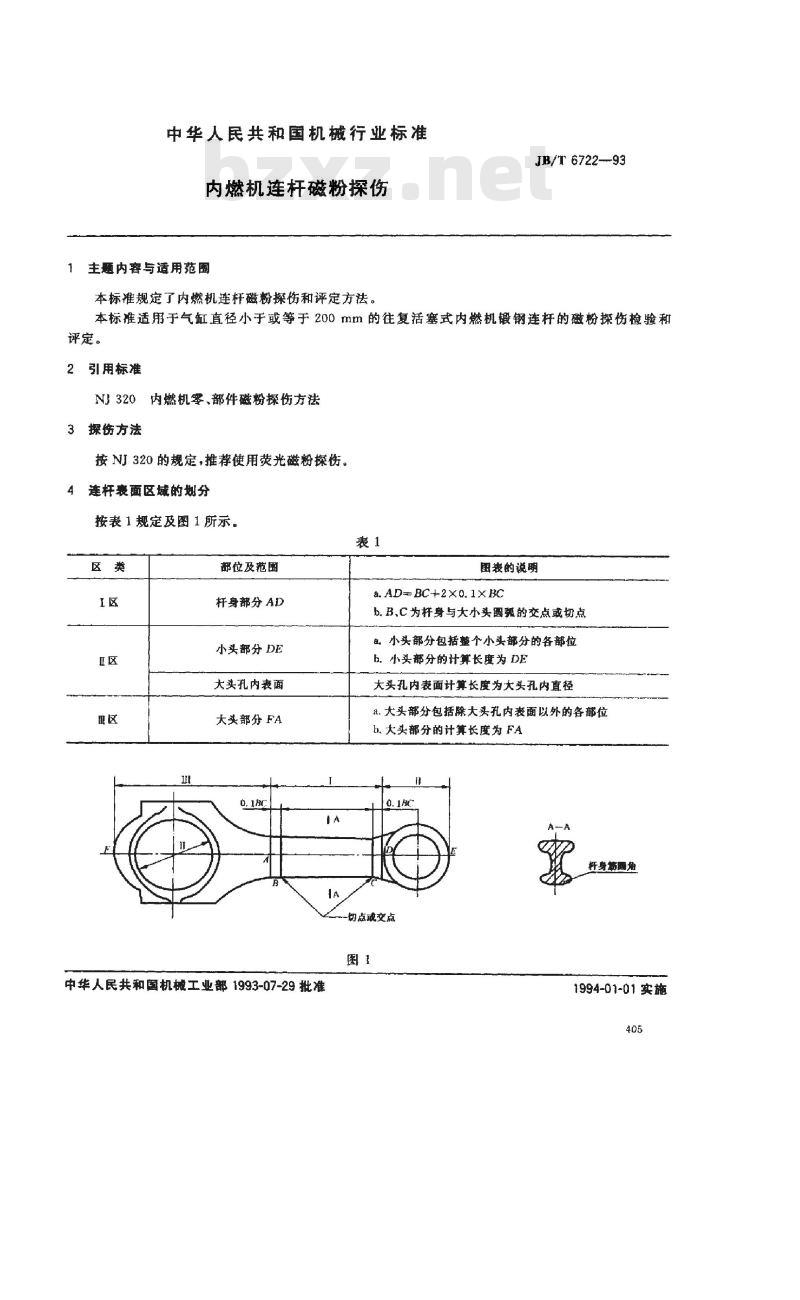

中华人民共和国机械行业标准
内燃机连杆磁粉探伤
主题内容与适用范围
本标准规定了内燃机连杆磁粉探伤和评定方法。JB/T 6722--93
本标准适用于气缸直径小于或等于200mm的往复活塞式内燃机锻钢连杆的磁粉探伤检验和评定。
2引用标准
NJ320内燃机零、部件磁粉探伤方法探伤方法
按NJ320的规定，推荐使用荧光磁粉探伤。连杆表面区域的划分
按表1规定及图1所示。Www.bzxZ.net
部位及范围
杆身部分AD
小头部分DE
大头孔内表面
大头部分FA
中华人民共和国机械工业部1993-07-29批准图表的说明
a.AD- BC+2×0. 1X BC
b.B、C为杆身与大小头圆颈的交点或切点。小头部分包括整个小头部分的各部位b。小头部分的计算长度为 DE
大头孔内表面计算长度为大头孔内直径a.大头部分包括除大头孔内表面以外的各部位b.大头部分的计算长度为FA
纤身萄角
-切点或交点
1994-01-01实施

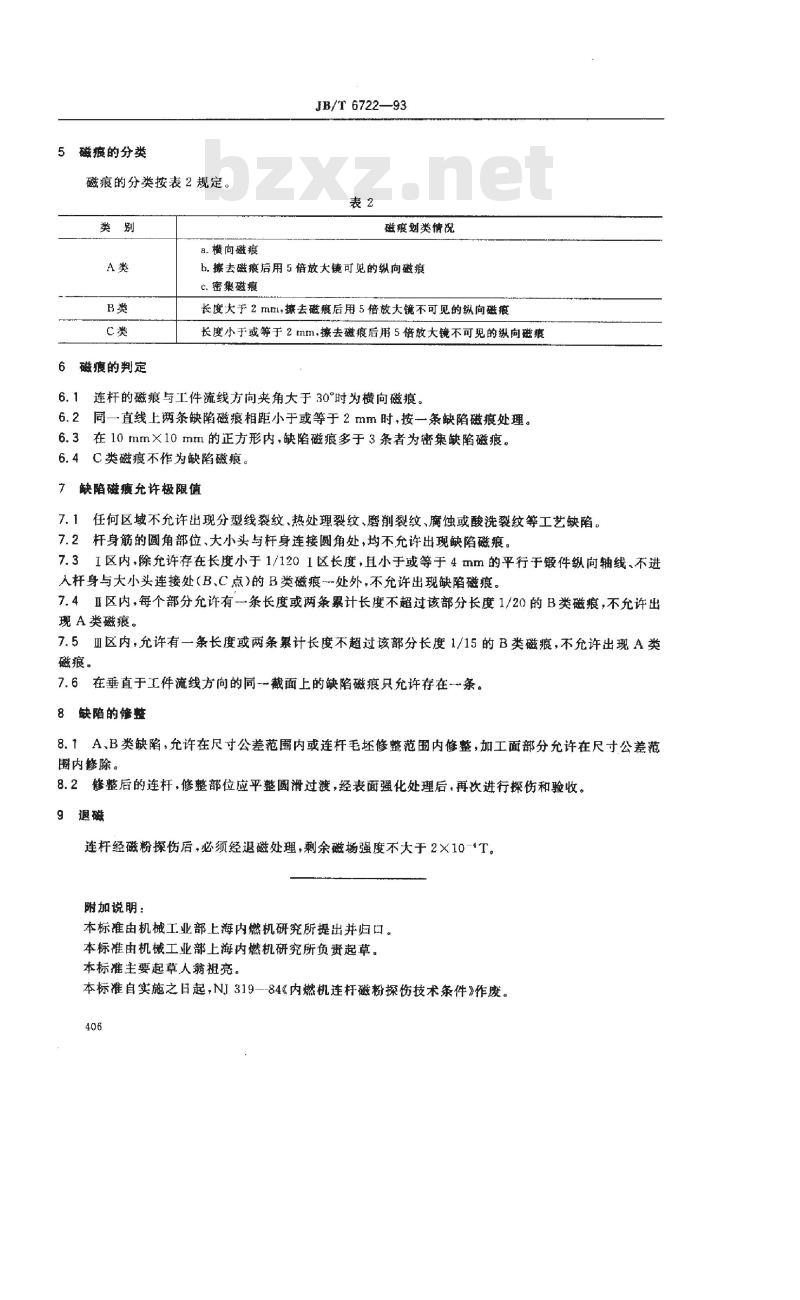

磁痕的分类
磁痕的分类按表2规定。
8.横向磁痕
磁瘦的判定
JB/T6722—93
磁痕划类情况
h,擦去磁痕后用5倍放大镜可见的纵向磁痕C.密集磁痕
长度大于2mml,擦去磁痕后用5倍放大镜不可见的纵向磁痕长度小于或等于2 mm，擦去磁痕后用5倍放大镜不可见的纵向磁痕6.1连杆的磁痕与工件流线方向夹角大于30°时为横向磁痕。6.2同一直线上两条缺陷磁痕相距小于或等于2mm时，按一条缺陷磁痕处理。6.3在10mm×10mm的正方形内，缺陷磁痕多于3条者为密集缺陷磁痕。6.4C类磁痕不作为缺陷磁痕。
7缺陷磁痰允许极限值
7.1任何区域不允许出现分型线裂纹、热处理裂纹、磨削裂纹、腐蚀或酸洗裂纹等工艺缺陷。7.2杆身筋的圆角部位、大小头与杆身连接圆角处，均不允许出现缺陷磁痕。7.3I区内，除允许存在长度小于1/1201区长度，且小于或等于4mm的平行于锻件纵向轴线不进人杆身与大小头连接处（B.C点）的B类磁痕处外，不允许出现缺陷磁痕。7.4Ⅱ区内，每个部分允许有一条长度或两条累计长度不超过该部分长度1/20的B类磁痕，不允许出现 A类磁痕。
7.5Ⅲ区内，允许有一条长度或两条累计长度不超过该部分长度1/15的B类磁痕，不允许出现A类磁痕。
7.6在垂直于工件流线方向的同截面上的缺陷磁痕只允许存在一条。8缺陷的修整
8.1A、B类缺陷，允许在尺寸公差范围内或连杆毛坏修整范围内修整，加工面部分允许在尺寸公差范围内修除。
8.2修整后的连杆，修整部位应平整圆滑过渡，经表面强化处理后，再次进行探伤和验收。9退磁
连杆经磁粉探伤后+必须经退磁处理，剩余磁场强度不大于2×10-\T。附加说明：
本标准由机械工业部上海内燃机研究所提出并归口。本标准由机械工业部上海内燃机研究所负责起草。本标推主要起草人翁祖亮。
本标准自实施之日起，NJI319--84《内燃机连杆磁粉探伤技术条件》作废。406
