【机械行业标准(JB)】 内燃机冷却风扇 第一部分 金属冷却风扇 技术条件

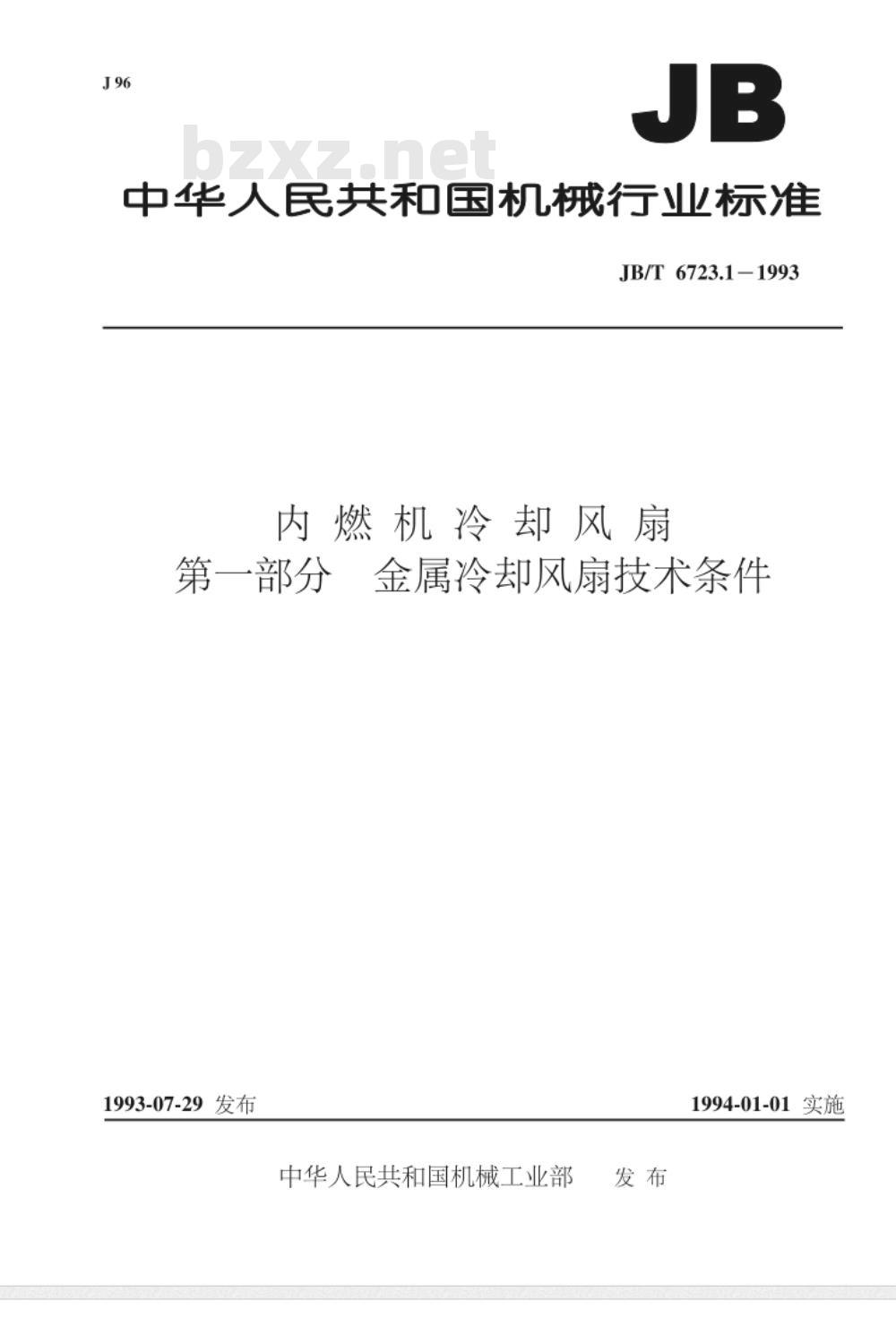

中华人民共和国机械行业标准
JB/T 6723.1-1993
内燃机冷却风扇
第一部分金属冷却风扇技术条件　1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施

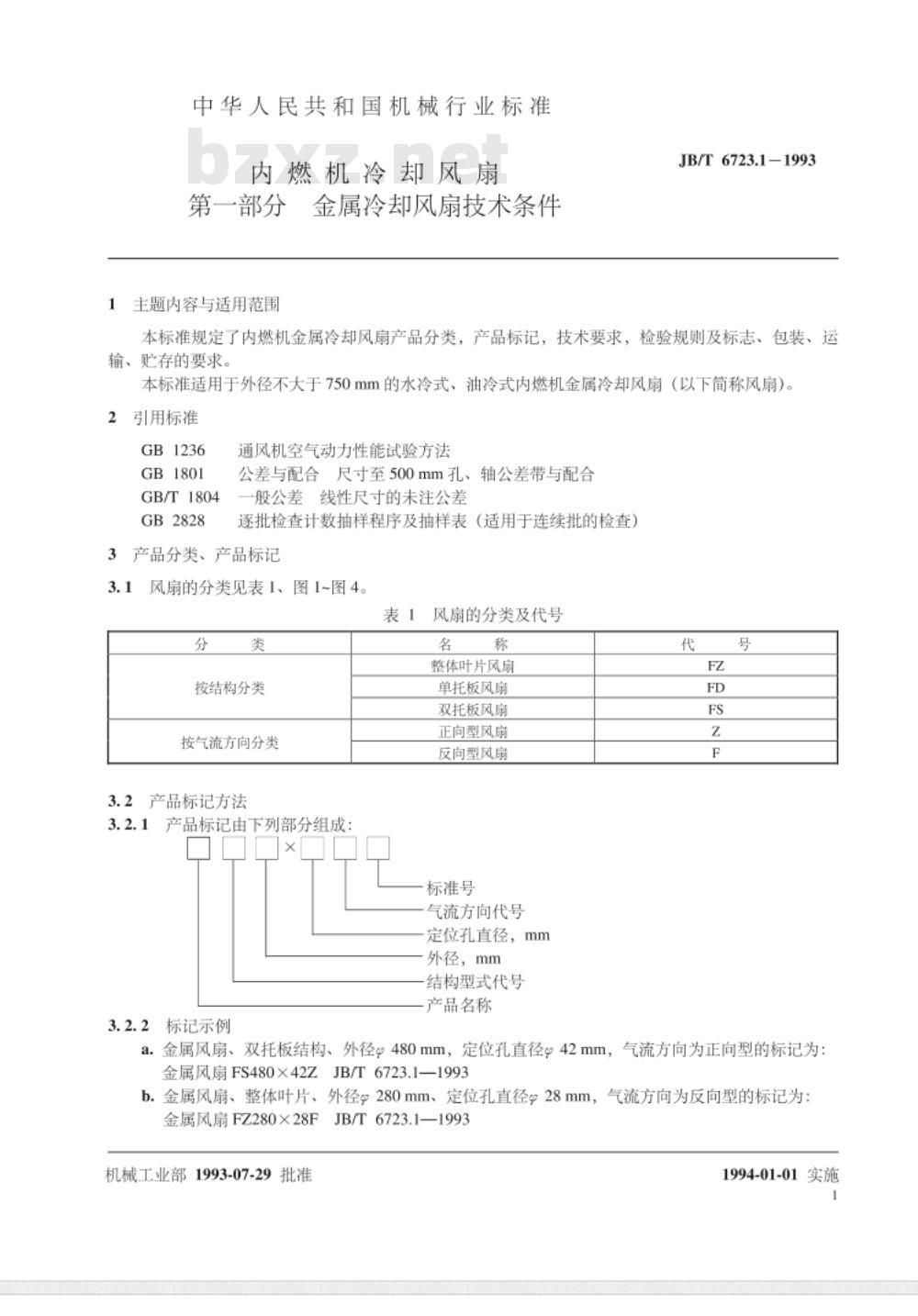

中华人民共和国机械行业标准
内燃机冷却风扇
第一部分金属冷却风扇技术条件主题内容与适用范围
JB/T 6723.11993
本标准规定了内燃机金属冷却风扇产品分类，产品标记，技术要求，检验规则及标志、包装、运输、贮存的要求。
本标准适用于外径不大于750mm的水冷式、油冷式内燃机金属冷却风扇（以下简称风扇）。2
引用标准
GB1236
GB1801
GB/T 1804
GB2828
通风机空气动力性能试验方法
公差与配合尺寸至500mm孔、轴公差带与配合般公差线性尺寸的未注公差
逐批检查计数抽样程序及抽样表（适用于连续批的检查）产品分类、产品标记
风扇的分类见表1、图1~图4。
风扇的分类及代号
按结构分类
按气流方向分类
3.2产品标记方法
产品标记由下列部分组成：
3.2.2标记示例
整体叶片风扇
单托板风扇
双托板风扇
正向型风扇
反向型风扇
标准号
气流方向代号
定位孔直径，mm
外径，mm
结构型式代号
产品名称
a.金属风扇、双托板结构、外径480mm，定位孔直径42mm，气流方向为正向型的标记为金属风扇FS480×42Z
JB/T6723.1—1993
金属风扇、整体叶片、
外径280mm、定位孔直径28mm，气流方向为反向型的标记为：b.
金属风扇FZ280×28F
机械工业部1993-07-29批准
JB/T 6723.1—1993
1994-01-01实施
JB/T 6723.11993

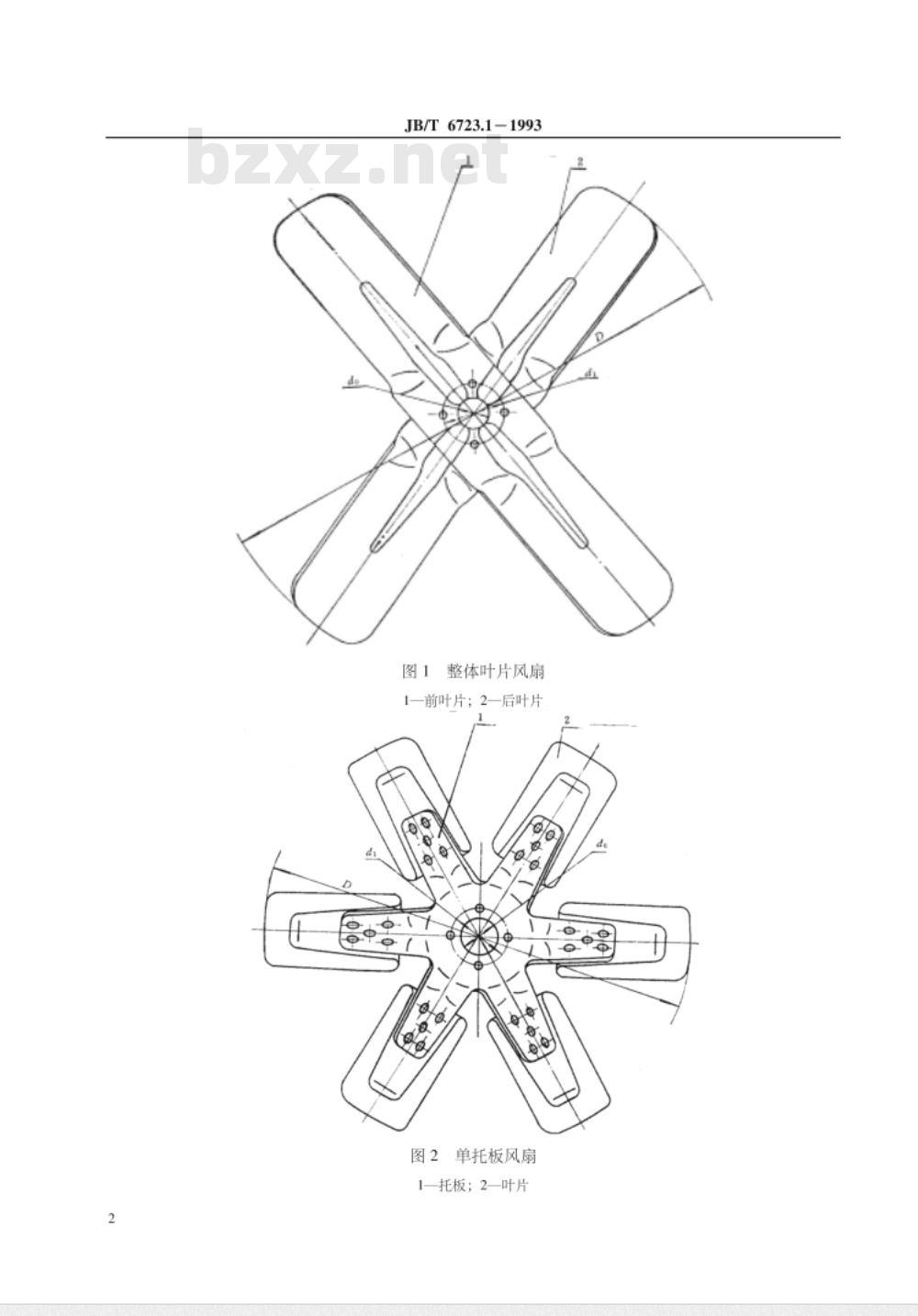

图1整体叶片风扇
1一前叶片；2一后叶片
图2单托板风扇
1—托板；2—叶片
旋转方向
气流方向
a正向型风扇
JB/T6723.1—1993

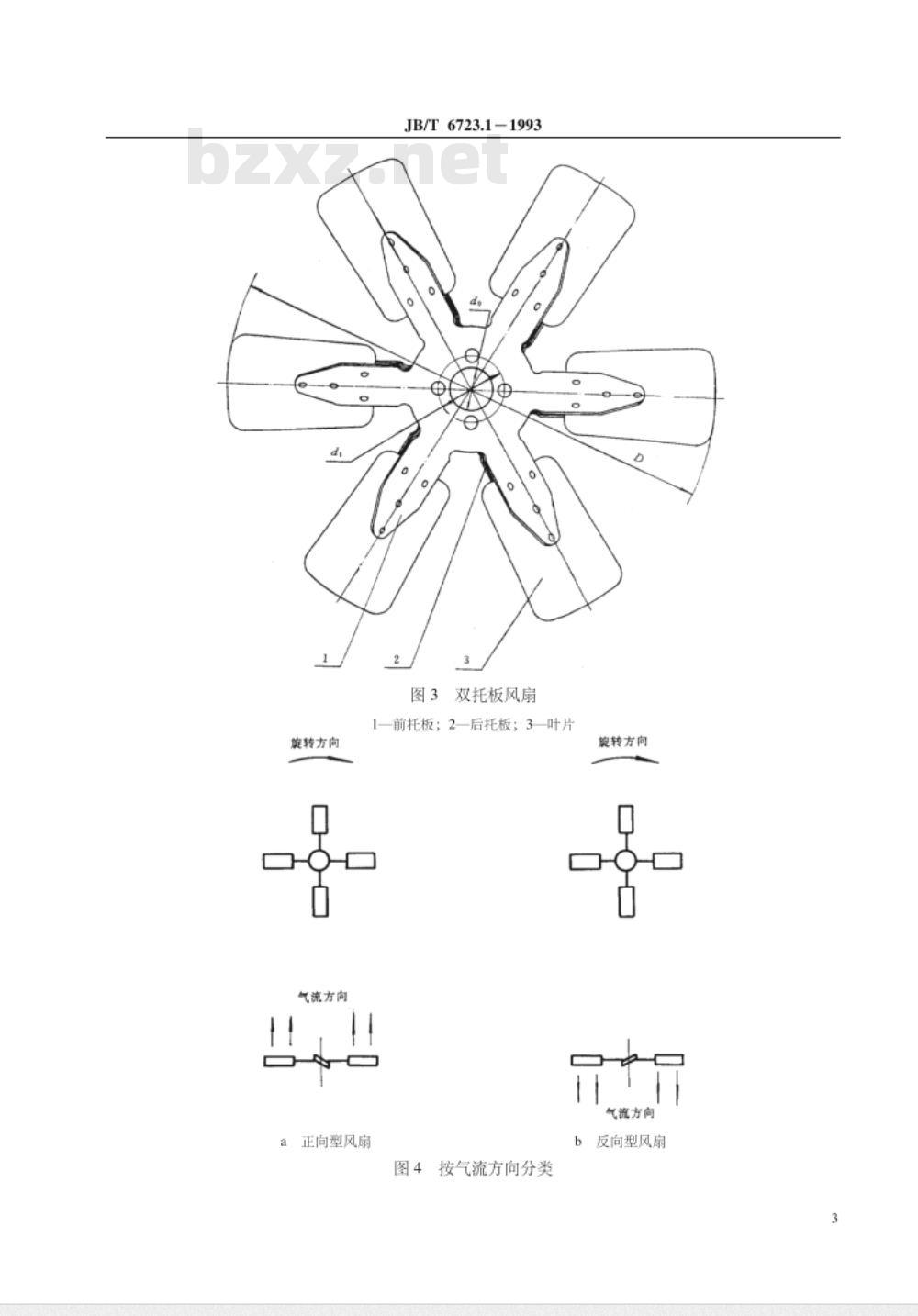

双托板风扇
1一前托板；2—后托板；3叶片
策转方向
责方商
b反向型风扇
图4按气流方向分类

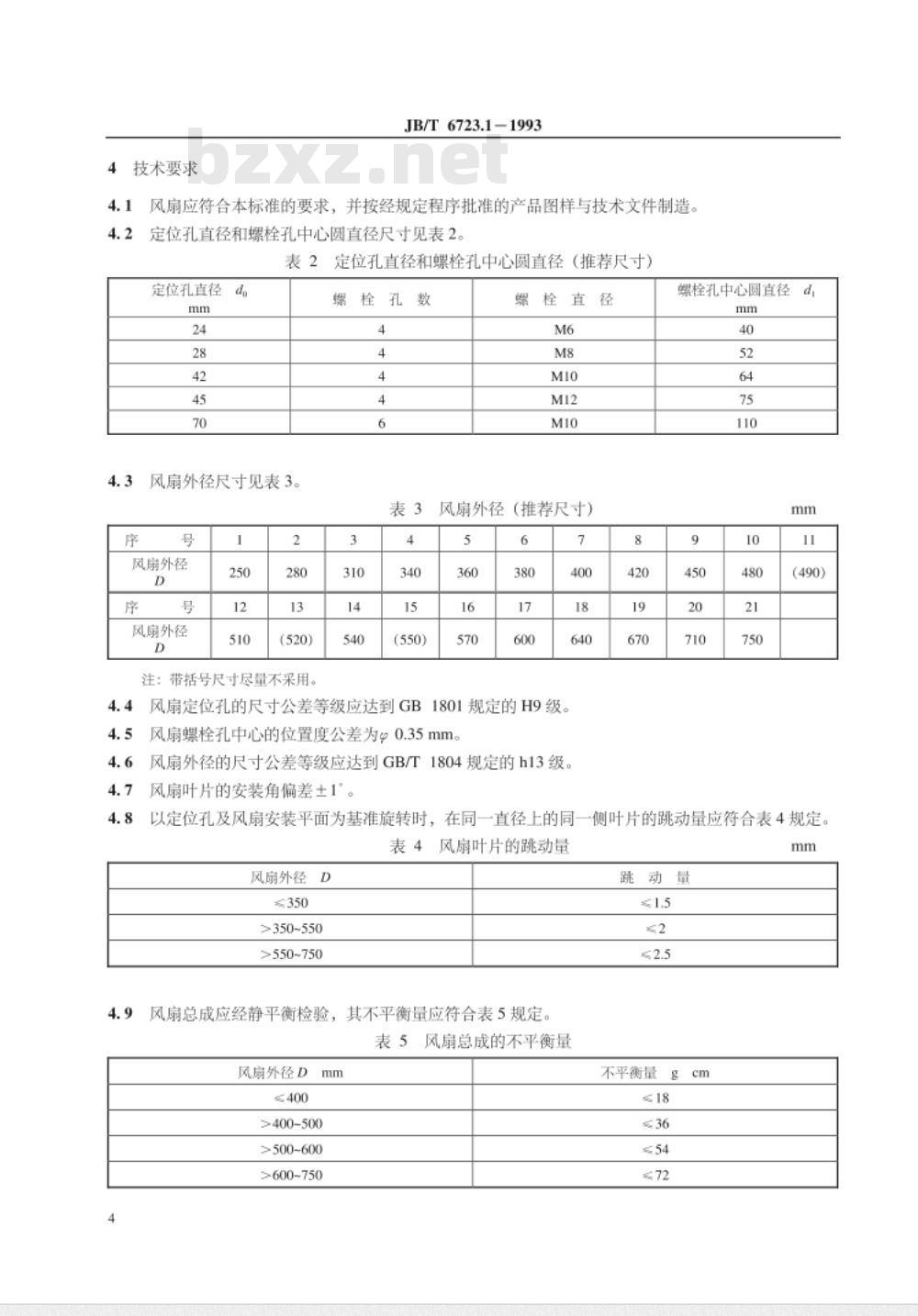

技术要求
JB/T 6723.11993
风扇应符合本标准的要求，并按经规定程序批准的产品图样与技术文件制造。定位孔直径和螺栓孔中心圆直径尺寸见表2。表2
定位孔直径
风扇外径尺寸见表3。
风扇外径
风扇外径
带括号尺寸尽量不采用。
定位孔直径和螺栓孔中心圆直径（推荐尺寸）螺
风扇外径
（推荐尺寸）
风扇定位孔的尺寸公差等级应达到GB1801规定的H9级。风扇螺栓孔中心的位置度公差为0.35mm。7
风扇外径的尺寸公差等级应达到GB/T1804规定的h13级。风扇叶片的安装角偏差土1”。
螺栓孔中心圆直径
在同一直径上的同一侧叶片的跳动量应符合表4规定。以定位孔及风扇安装平面为基准旋转时，表4
风扇外径
>350~550
>550~750
风扇叶片的跳动量
风扇总成应经静平衡检验，其不平衡量应符合表5规定。表5
风扇外径D
>400~500
>500~600
>600~750
风扇总成的不平衡量
不平衡量
4.10风扇各表面不允许有裂纹。4.11
1风扇表面应进行防锈处理。
JB/T6723.11993
4.12风扇空气动力性能应符合产品图样或有关标准规定，试验方法采用GB1236中规定的进气法试验风圈直径应为风扇外径的1.05倍（取整数），风扇叶片轴向投影宽度全部在试验风圈内。4.13
3风扇噪声应符合产品图样或有关标准的规定、4.14风扇应进行超速试验，试验转速为1.5倍额定转速，运转时间为1min，试验后各部不得出现裂纹及铆钉松动等缺陷。
5检验规则
5.1风扇须经制造厂质量检验部门检验合格才能出厂。5.2出厂检验
风扇出厂前应按4.4~4.11条规定进行检验5.3型式检验
5.3.1制造厂应按本标准规定的技术要求，每年对产品进行一次型式检验。5.3.2风扇按4.12~4.14条规定进行试验。5.4风扇成批交货验收，交货验收的项目与出厂试验相同。订货单位在抽检产品质量时，应按GB2828的规定进行，采用一般检查水平Ⅱ，其合格质量水平AQL值由供需双方商订。6标志、包装、运输、贮存
6.1标志
6.1.1标志应清晰，标志的部位、尺寸和方法应符合产品图样或技术文件规定。每只风扇应标明：
a.制造厂厂名或商标；
b.产品型号；
c.制造日期；
d.在风扇非安装平面上打字母“Q\。6.1.3风扇出厂时应附有制造厂质量检验部门和检验人员签章的合格证。合格证上应标明：a.制造厂名称；
b.产品名称与型号；
c.检验日期。
6.2包装
包装盒内应包装同一型号的产品，盒外应标明：a.产品名称、型号与数量；
b.制造厂名称与地址；
c.“小心轻放”字样或符号。
6.2.2包装箱内应附有产品合格证、使用说明书及装箱清单，包装箱外应标明：a.产品名称、型号与数量；
b.制造厂名称与地址；
c.毛重，kg；
d.收货单位与地址；
e.出厂日期；下载标准就来标准下载网
JB/T6723.11993
f“小心轻放”、“防潮”等字样或符号。6.3运输
包装完好的产品应允许用任何正常方法运输。贮存
风扇应放在通风干燥的仓库内，在正常的保管条件下，制造厂应保证风扇自出厂之日起的12个月内不致锈蚀。
附加说明：
本标准由机械工业部上海内燃机研究所提出并归口。本标准由机械工业部上海内燃机研究所负责起草。本标准主要起草人徐洽胜。
中华人民共和国
机械行业标准
内燃机冷却风扇
第一部分金属冷却风扇技术条件JB/T 6723.11993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
印张5/8
开本880×1230
字数12,000
1993年12月第一版
1993年12月第一次印刷
印数1-500
定价2.00元
