中华人民共和国机械行业标准
JB/T6723.3~6723.4-1999
内燃机冷却风扇
Cooling fan forinternal combustion engines1999-09-17发布
国家机械工业局
发布
2000-01-01实施
JB/T 6723.4-1999
前言
本标准是JB/T6723《内燃机冷却风扇》系列标准中的一部分，该系列标准包括以下四个部分：JB/T6723.1—1993
内燃机冷却风扇
3内燃机冷却风扇
JB/T6723.2—1993
内燃机冷却风扇
JB/T6723.3—1999
第1部分：金属冷却风扇技术条件第2部分：塑料冷却风技术条件
第3部分：冷凝式内燃机冷却风扇技术条件母第4部分：冷凝式内燃机冷却风扇JB/T6723.4—1999内燃机冷却风扇试验方法
本标准的附录A是提示的附录。
本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所、常州柴油机厂调速器分厂。本标准主要起草人：金瑞康、徐炎平、周锋、贾振生、蒋南勤、刘兴龙。中华人民共和国机械行业标准
内燃机冷却风扇
第4部分：冷凝式内燃机冷却风扇试验方法Cooling fan for internal combustion enginesPart 4:Testmethod for cooling fan of condensing engines范围
JB/T6723.4-1999
本标准规定了冷凝式内燃机冷却风扇的试验项目、方法、内容、数据计算、结果分析以及文件整理的要求。
本标准适用于冷凝式内燃机带发电机及不带发电机的两种冷却风扇（以下总称风扇）2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 12361985
GB/T 4942.1—1985
JB/T 6723.3—1999
3试验项目
试验项目包括：
a）风扇性能；
b）风扇噪声；
c）电性能：
d)耐久性。
4风扇性能
4.1试验要求与方法
通风机空气动力性能试验方法
电机外壳防护分级
内燃机冷却风扇第3部分：冷凝式内燃机冷却风扇技术条件4.1.1试验采用图1所示的装置。该装置由风筒与平衡电机两大部分组成。其中风简应符合GB/T1236中“风管式进气试验装置”的有关规定，并推荐使用“圆锥形进口集流器”。国家机械工业局1999-09-17批准o
2000-01-01实施
JB/T6723.4—1999
净广
店

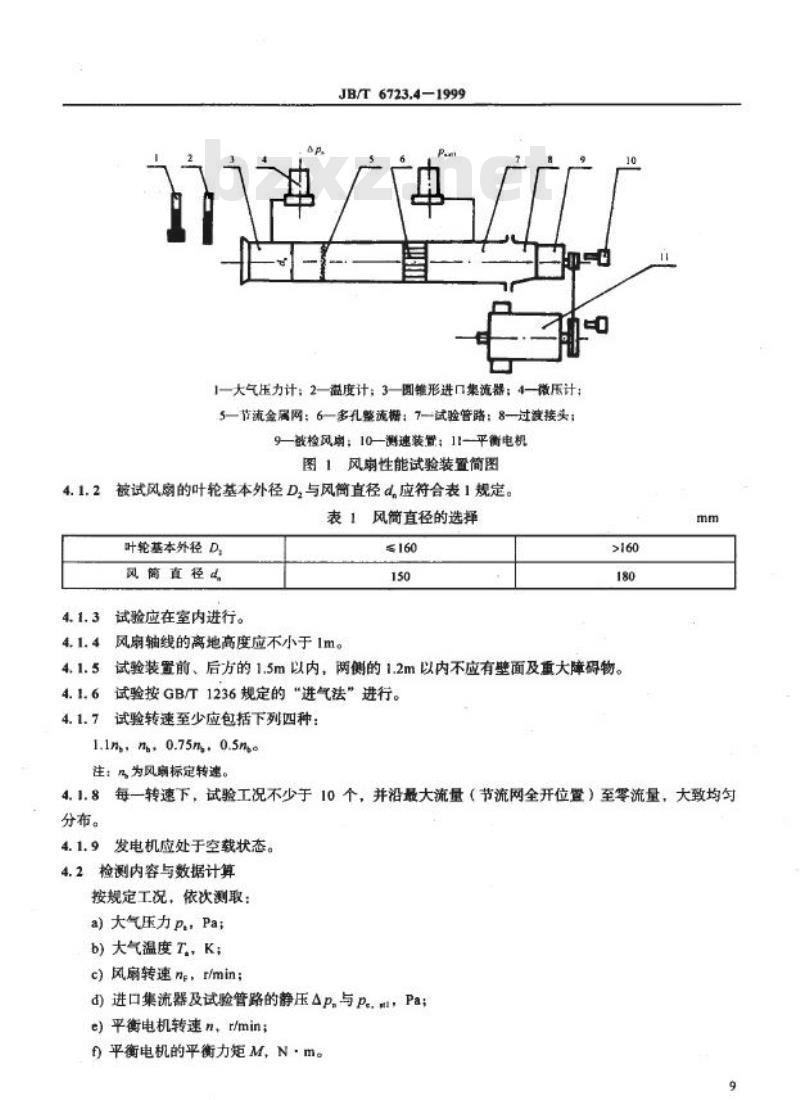

1一大气压力计：2—溢度计；3—圆锥形进口集流器；4—微压计：5—节流金属网；6一多孔整流搬：7一试验管路：8—过渡接头；9—被检风扇10—测速装置；11—平衡电机图！风扇性能试验装置简图
4.1.2被试风扇的叶轮基本外径D,与风简直径d,应符合表1规定。表1风简直径的选择
叶轮基本外径D，
风简直径d
试验应在室内进行。
4.1.3
4.1.4风扇轴线的离地高度应不小于1m。≤160
150
>160
180
4.1.51
试验装置前、后方的1.5m以内，两侧的1.2m以内不应有壁面及重大障碍物。试验按GB/T1236规定的“进气法”进行。4.1.6
试验转速至少应包括下列四种
4.1.7
1.1n.n，0.75n.0.5no
注：八为风扇标定转速。免费标准bzxz.net
mm
4.1.84
每一转速下，试验工况不少于10个，并沿最大流量（节流网全开位暨）至零流量，大致均勺分布。
发电机应处于空载状态。
4.1.9
4.2检测内容与数据计算
按规定工况，依次测取；
a）大气压力p.，Pa;
b）大气温度T.，K；
c）风扇转速ne：r/min：
d)进口集流器及试验管路的静压Ap,与pe.，Pa；e）平衡电机转速n，r/min；
f)平衡电机的平衡力矩M，N·m。JB/T6723.4—1999
注：平衡力矩也可薪平衡电机力臂长L与平衡重（G-△G）的测定，并求积来表达，即M-L（G-4G）根据以上数据，按GB/T1236一1985中表9的规定，计算风离的下列基本参数，并按附录A（提示的附录）格式绘制风扇性能曲线：a)风量9，m/h;
b)静压Pa，Pa；
c)轴功率N，kW；
d)静压效率na%。
如试验时的环境条件偏离298K及10'Pa，风扇性能应按GB/T1236—1985中表10的规定，换算至上述指定工况。
5风扇噪声
5.1试验要求与方法
5.1.1试验采用图1所示的装置。5.1.2试验在室内进行，并应避免反射声的影响。测试时，距声源点1m及2m处，其A声级差值应不小于5dB(A)。
5.1.3应避免背景噪声（风扇不转时的环境噪声）的影响，背景噪声应比被测风扇相应低10dB(A)以上。达不到时，当两者相差3~9dB(A)时，应按表2修正。差值小于3dB(A)时，测量应停止。表2赚声修正值
测点声压级与背景噪声声压级差值修正值
3
3
5.1.4安装时，风房轴线高地高度应不小于1m。4. 5
-2
6,7,8.9
-
dB(A)
5.1.5测点位于风扇驱动端前方，与风轴呈±45°，并在同一水平面上，距离驱动轮中心的1m处。5.1.6试验时，风离转速及风量按JB/T6723.3—1999中表1的规定。5.2检测内容与数据计算
按规定工况，依次测取10s内下列声压级的平均值：a)被检风扇与驱动系统总噪声（声压级），dB(A)；b)）背景噪声，dB(A)。
注：若指示值的变动超过4dB(A)时，测试结果无效。根据以上数据，依次进行如下处理与计算：a）根据仪表的校正曲线，对原始读数进行校正；b）按5.1.3规定，进行背景噪声修正；c）按式（1）计算测量表面的平均声压级LL, Ln+Lp
2
式中：L,—测量表面的平均声压级，dB(A);一分别为经读数校正、背景噪声修正的两测点处的声压级，dB(A)。LeLea
10
1
电性能
按下列程序与方法进行。
JB/T6723.4—1999
注：出厂检验的膜序依次为：冷态工作性能试验、醋电压试验。6.1冷态工.作性能试验
6.1.1试验要求与方法
6.1.1.1试验应在15~35℃的环境条件下进行。6.1.1.2作为额定负载的无感电阻应由铜镍合金（康铜）制成，且具有额定工况下的电阻值。6.1.1.3读数时电压在1min内的波动应小于±0.2V。6.1.2检测内容与数据计算
按规定工况：依次测取：
a）标定转速、额定负载下的端电压U，V；b）标定转速、额定负载下的输出电流1，A；c）最低工作转速、额定负载下的端电压Umin，V：d）最高工作转速、额定负载下的端电压U.，V。注：最低1.作转速为50%的标定转速；最高工作转速为110%的标定转速。根据以上数据，按式（2）计算相应的额定输出功率P.：P-,u,
发电机额定输出功率，W。
式中：P
6.2超速试验
6.2.1试验要求与方法
风扇发电机在1.2倍的标定转速下，空载运转2min。6.2.2检测内容
观察签部件受损与紧固情况，并复测冷态工作性能。6.3振动试验
6.3.1试验要求与方法
风扇发电机在频率为50Hz、加速度峰值为40m/s*的工况下，连续振动10°次。6.3.2检测内容
同6.2.2。
6.4：温升试验
6.4.1试验要求与方法
风扇发电机在额定工况下连续运转3h，并在试验结束后的20s内完成检测。6.4.2检测内容与数据计算
按规定工况，依次测取：
a)试验开始时绕组的电阻R,，Q；b）试验开始时冷却介质的温度1，℃；c）试验结束时冷却介质的温度，℃；d）试验结束时绕组的电阻R：α。·(2)
JB/T6723.4—1999
根据以上数据，按式（3）计算相应的绕组温升4t：R, -R(235+f,)+ff -t2
Ats
式中：4绕组温升，℃。
6.5耐电压试验
6.5.1试验要求与方法
R
6.5.1.1电压施加于带电导体与非带电导体之间。6.5.1.2试验电压为550V、50Hz，并尽可能是正弦波。(3)
6.5.1.3初始电压应不超过试验电压的50%，然后均匀地升至全压，升压时间应不少于10s，全值电压保持1min后，均匀勾地卸尽。6.5.2检测内容
检查绕组绝缘是否被击穿。
6.6高温试验
6.6.1试验要求与方法
6.6.1.1风扇发电机静置于高温箱内，由室温逐步加热至85℃，并保温2h。6.6.1.2充许自高温箱内取出后再进行检测，但检测应在高温箱内取出后的3min内完成。6.6.2检测内容
观察外观质量变化，并复测冷态工作性能。6.7温度变化试验
6.7.1试验要求与方法
6.7.1.1风扇发电机先后静置在低温与高温箱内。6.7.1.2低温箱与高温箱的箱内温度，分别为-10℃与+85℃、（温度允差±2℃），每次放置时间为2h。6.7.1.3试验共进行3个循环。
6.7.1.4两箱之间的转移时间应不超过3min。6.7.2检测内容
同6.6.2。
6.8防护等级
按GB/T4942.1的规定。
7耐久性
7.1试验要求与方法
7.1.1试验采用图1所示的装置。7.1.2风扇在标定工况下（风扇发电机还应在额定输出功率下）连续运转（允许间断，但每次运转时间不少于6h）。
7.1.3累计运转时间为3000h。
7.2检测内容与数据计算
按规定工况测取：
a）试验前、后风扇的外观与装配质量（镀层、漆层、标牌、紧周件及风扇轴向审动)12
JB/T6723.4-1999
b）试验前、后标定工况下的风扇性能：c）对于风扇发电机还应测取试验前、后的冷态工作性能，并按式（4）计算额定输出功率的减退率AP：
Bz-P×100%
AP
式中：△P——额定输出功率减退率，%；R
P..一试验能风扇发电机的额定输出功率，W；Psz-——试验后风扇发电机的额定输出功率，W。8仪器仪表与精度要求
8.1试验用的仪器仪表应校验合格。8.2风量与静压用风筒与微压计测量，微压计的精度不低于±0.1Pa。8.3转速测量装置的精度应不低于0.5级。8.4功率（扭矩）测量装置的精度应不低于1.5级。8.5噪声用精密声压计测定，其分度值应不大于0.5dB(A)。8.6大气压力计的分度值应不大于10Pa。温度计的分度值应不大于0.5K。8.7
8.8电压表的精度应不低于0.5级，其它电气测量仪表应不低于1级。结果分析与文件整理
9
试验、计算结果应进行分析，并整理成文件。文件内容包括：a）试验名称；
b）任务来源：
c）被检风扇型号、数量：
d）被检风扇提供单位及抽样方式：e）试验内容与方法；
f）试验装暨简图及主要仪器、仪表、设备：8）检测结果与数据计算：
h）分析与结论；
）检测单位、试验地点、日期；J）主要试验人员及审批记录；
k）风扇性能曲线与试验记录。
·(4)
13
A1典型的风扇特性曲线示于图A1。JB/T 6723.4-1999
附录A
（提示的附录）
风扇特性曲线
风房型号：FF1840 JB/T6723.31999样品接供单位：XXXXXX
检测单位：XXXX×X
叶轮外径D：180mm
标定转速：6500r/min
标定风量么：1050ml/h
a=7150r/mir
6500
4875
3250
800
静
原600
Pa
Pa
14
400
200
-7150
650
4875
3250
200
400
20
600
图A1
26
800
检剩日期：
.1000
风扇特性曲线
1200
>30%
1400
0.6
0.4
0.2
1600
风量9m/h
轴
功
事
N
kw
