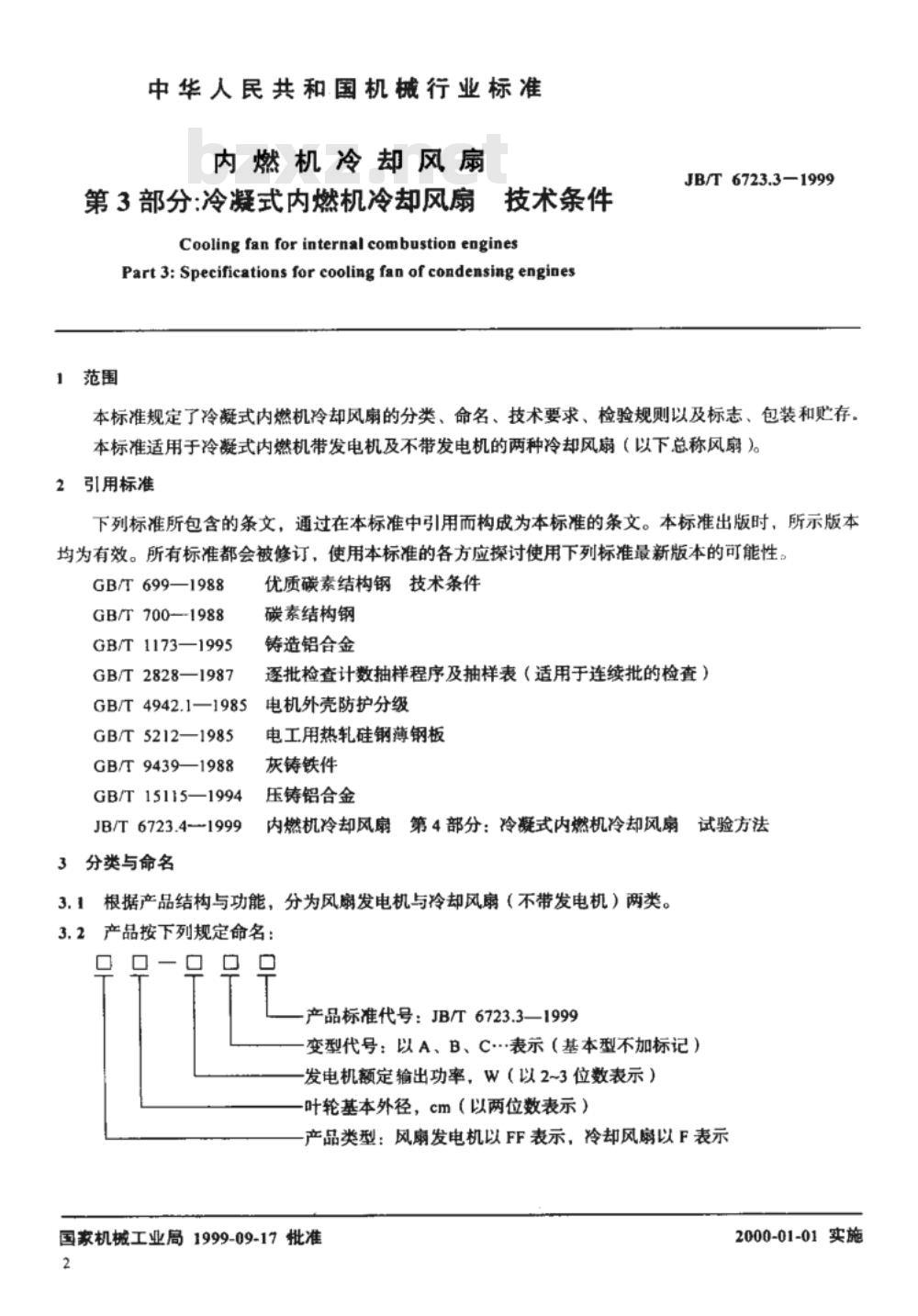

【机械行业标准(JB)】 内燃机 冷却风扇 第3部分:冷凝式内燃机冷却风扇 技术条件

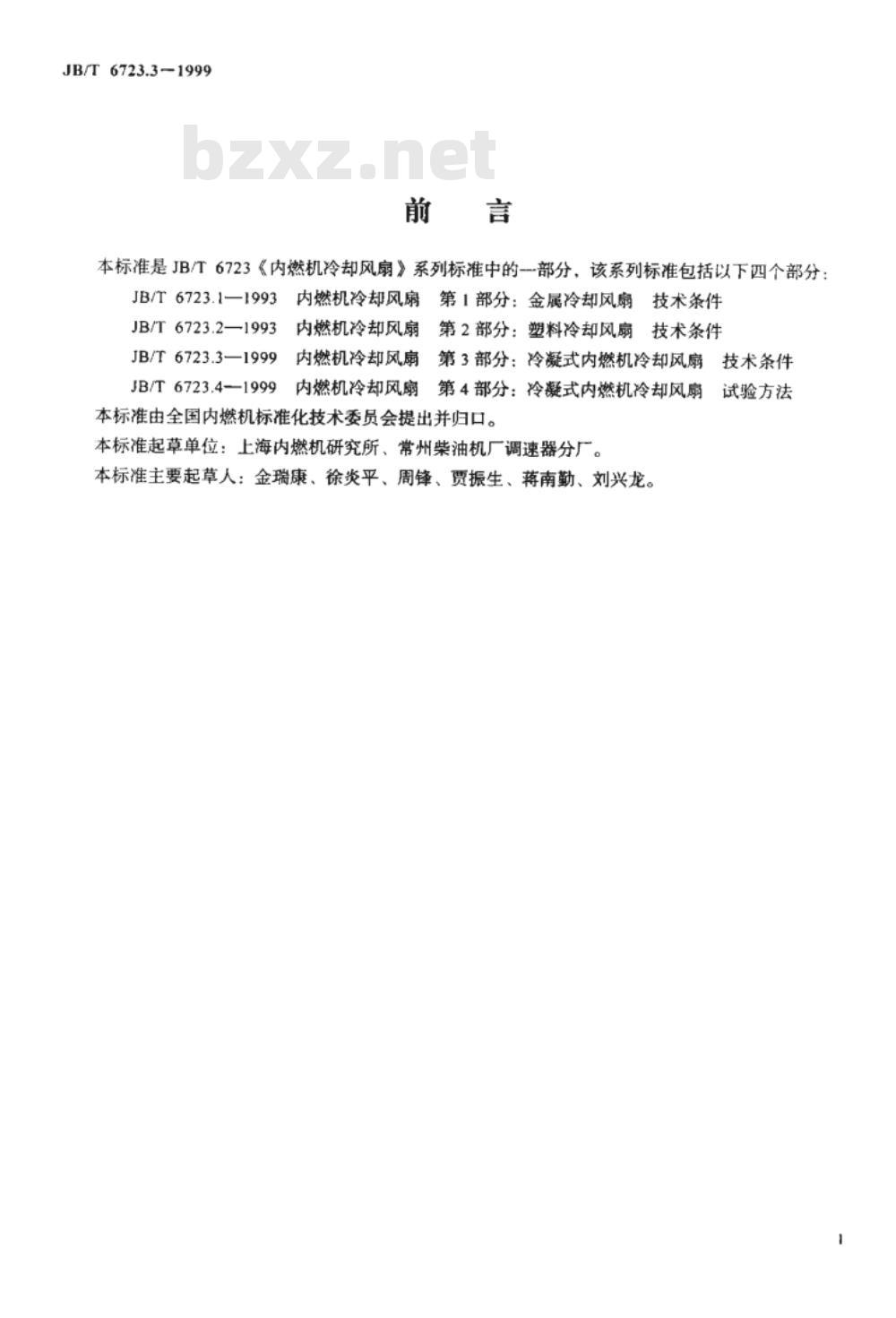

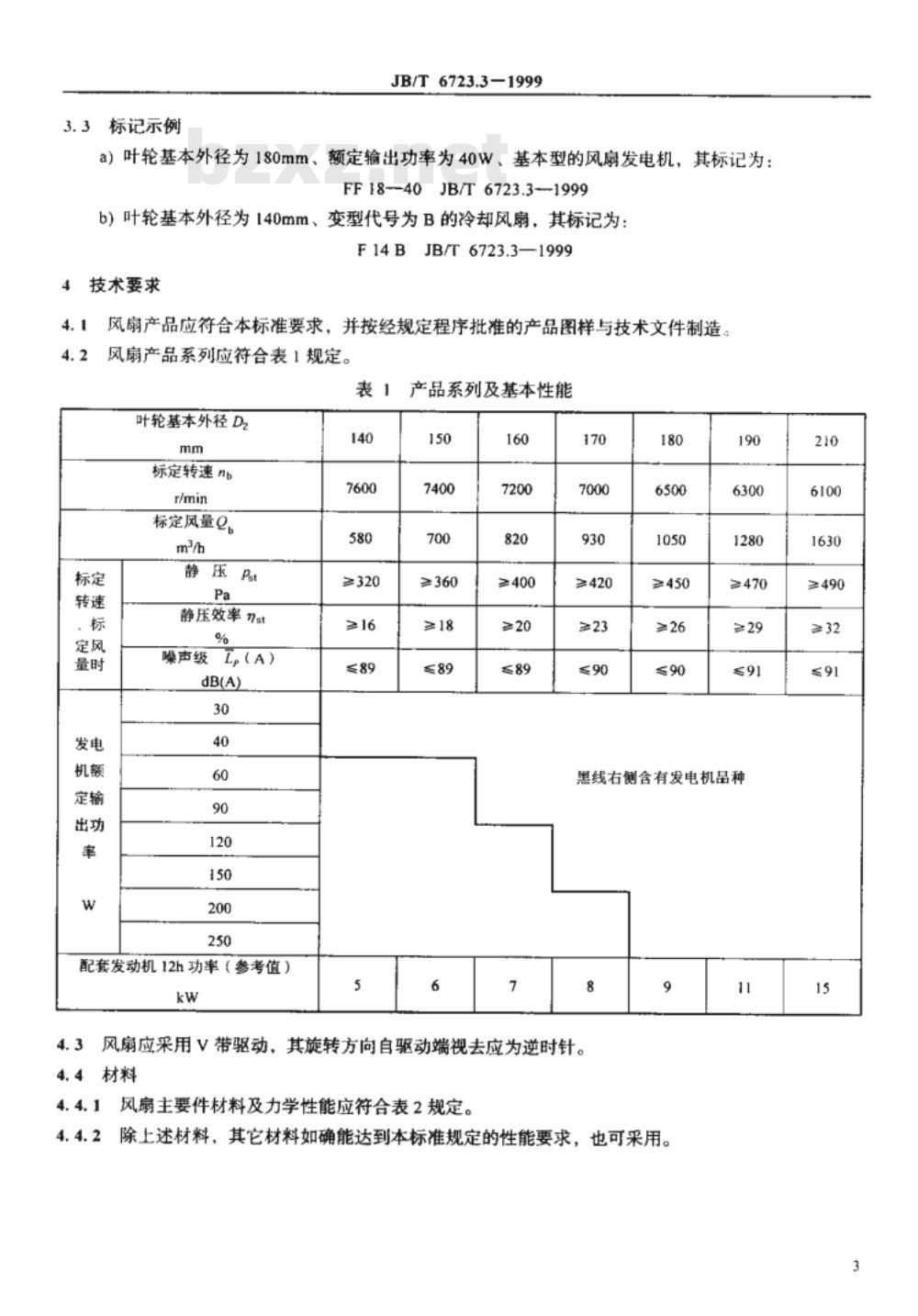

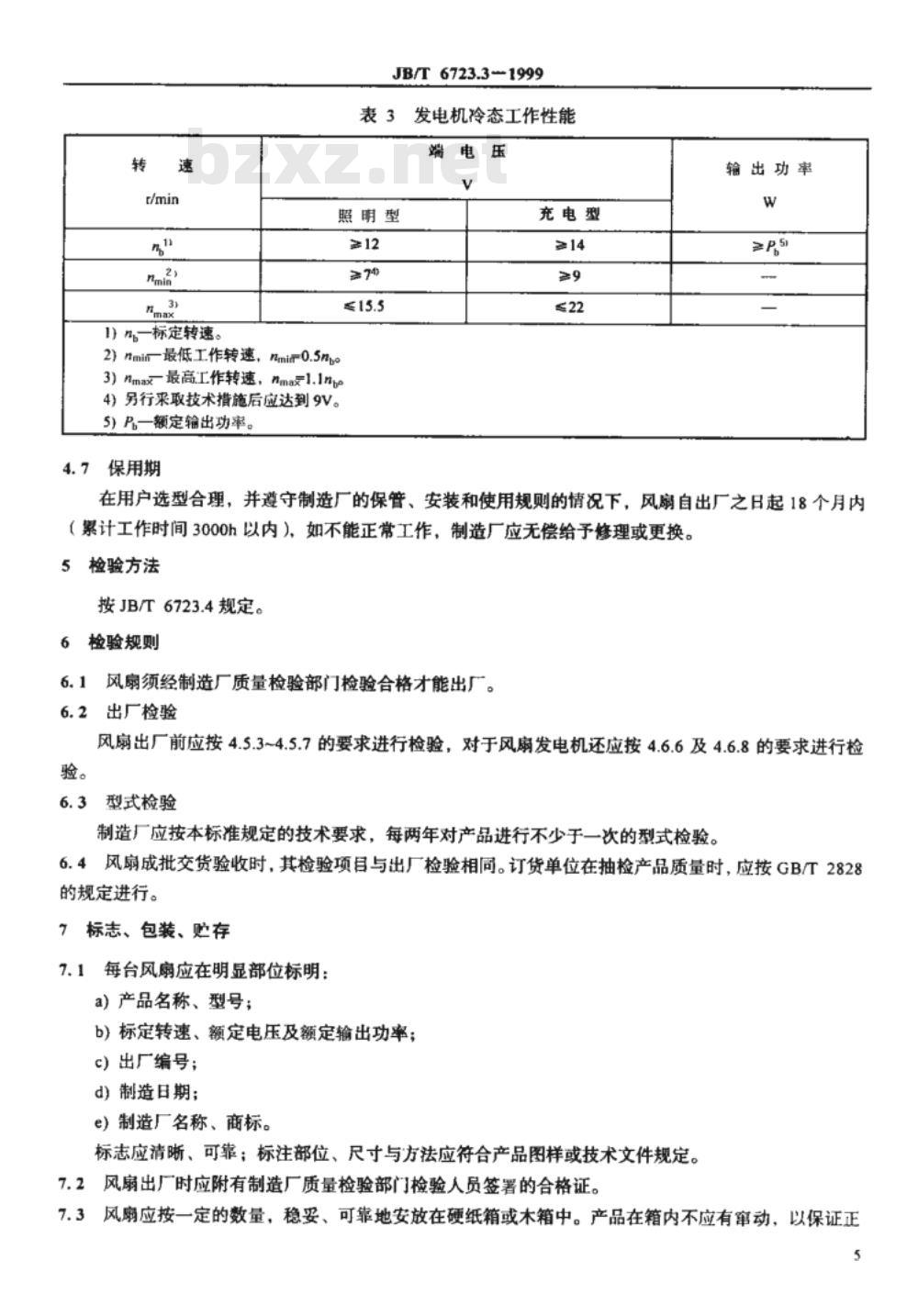

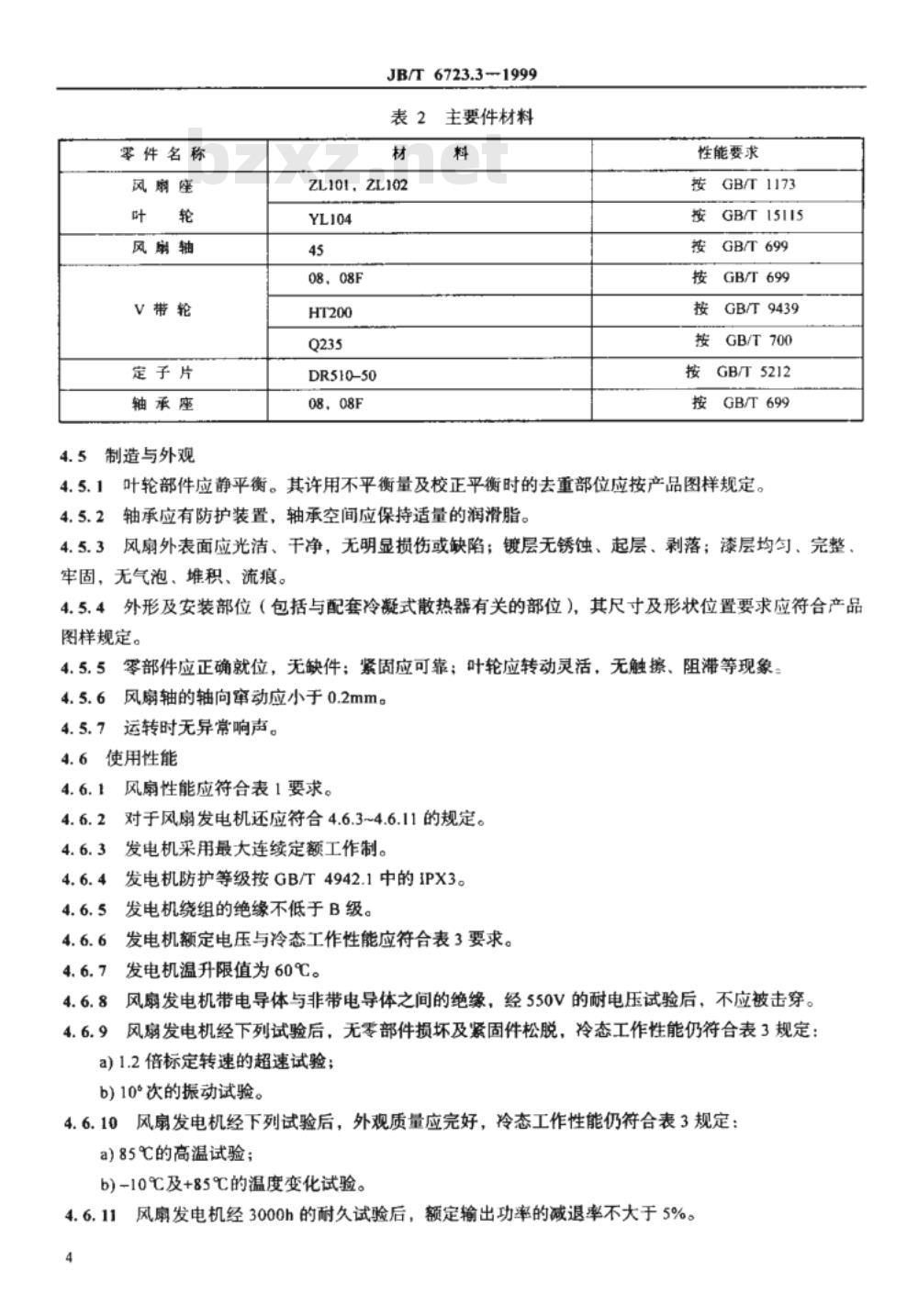

JB/T6723.3-1999 前言 本标准是JB/T6723《内燃机冷却风扇》系列标准中的一部分，包含以下四个部分： 1. 内燃机冷却风扇第1部分：金属冷却风扇技术条件（JB/T6723.1—1993） 2. 内燃机冷却风扇第2部分：塑料冷却风扇技术条件（JB/T6723.2—1993） 3. 内燃机冷却风扇第3部分：冷凝式内燃机冷却风扇技术条件（JB/T6723.3—1999） 4. 内燃机冷却风扇第4部分：冷凝式内燃机冷却风扇试验方法（JB/T6723.4-1999） 本标准由全国内燃机标准化技术委员会提出并归口，由上海内燃机研究所、常州柴油机厂调速器分厂起草。主要起草人包括金瑞康、徐炎平、周锋、贾振生、蒋南勤、刘兴龙。 1 范围 本标准规定了冷凝式内燃机冷却风扇的分类、命名、技术要求、检验规则以及标志、包装和贮存。适用于冷凝式内燃机带发电机和不带发电机的两种冷却风扇（以下简称风扇）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有标准版本均为有效。使用本标准的各方应考虑使用下列标准的最新版本： GB/T699—1988 GB/T700—1988 GB/T1173—1995 GB/T2828—1987 GB/T4942.1—1985 GB/T5212—1985 GB/T9439—1988 GB/T15115—1994 JB/T6723.4-1999 3 分类与命名 根据产品结构与功能，冷凝式内燃机冷却风扇分为风扇发电机和冷却风扇（不带发电机）两类。 3.1 产品按下列规定命名： 产品标准代号：JB/T6723.3—1999 变型代号：以A、B、C表示（基本型不加标记） 发电机额定输出功率，W（以2~3位数表示） 叶轮基本外径，cm（以两位数表示） 产品类型：风扇发电机以FF表示，冷却风扇以F表示 3.2 标记示例 a）叶轮基本外径为180mm、额定输出功率为40W、基本型的风扇发电机，其标记为：FF18-40JB/T6723.3-1999 b）叶轮基本外径为140mm、变型代号为B的冷却风扇，其标记为：F14BJB/T6723.3-1999 4 技术要求 4.1 风扇产品应符合本标准要求，并按经规定程序批准的产品图样与技术文件制造。 4.2 风扇产品系列应符合表1规定。 表1 产品系列及基本性能 | 叶轮基本外径 D2 (mm) | 标定转速 nb (T/min) | 标定风量 Q (m³/h) | 发电机额定输出功率 W | 静压 Pat (Pa) | 静压效率 nst (%) | 噪声级 L (A) (dB(A)) | |------------------|-----------------|-------------------|-------------------------|----------------|------------------|---------------------| | 30 | 7600 | 580 | 320 | 16 | 89 | 150 | | 40 | 7400 | 700 | ≥360 | ≥18 | 89 | 6 | | 60 | 7200 | 820 | 2400 | 20 | 89 | 7 | | 90 | 7000 | 930 | 420 | 23 | 90 | 8 | | 120 | 6500 | 1050 | ≥450 | 26 | ≤90 | 9 | | 150 | 6300 | 1280 | ≥470 | 29 | ≥91 | 10 | 风扇应采用V带驱动，且旋转方向自驱动端视去应为逆时针。 4.4 材料 风扇主要件材料及力学性能应符合表2规定。除上述材料，其它材料如确能达到本标准规定的性能要求，也可采用。 表2 主要件材料 | 零件名称 | 风扇座 | 叶轮 | 风扇轴 | V带轮 | 定子片 | 轴承座 | |---------|--------|------|--------|-------|--------|--------| | 材料 | ZL101, ZL102 | YL104 | 45, 08, 08F | HT200 | Q235 | DR510-50 | 4.5 制造与外观 风扇产品应符合本标准的制造要求，并具备良好的外观质量。
