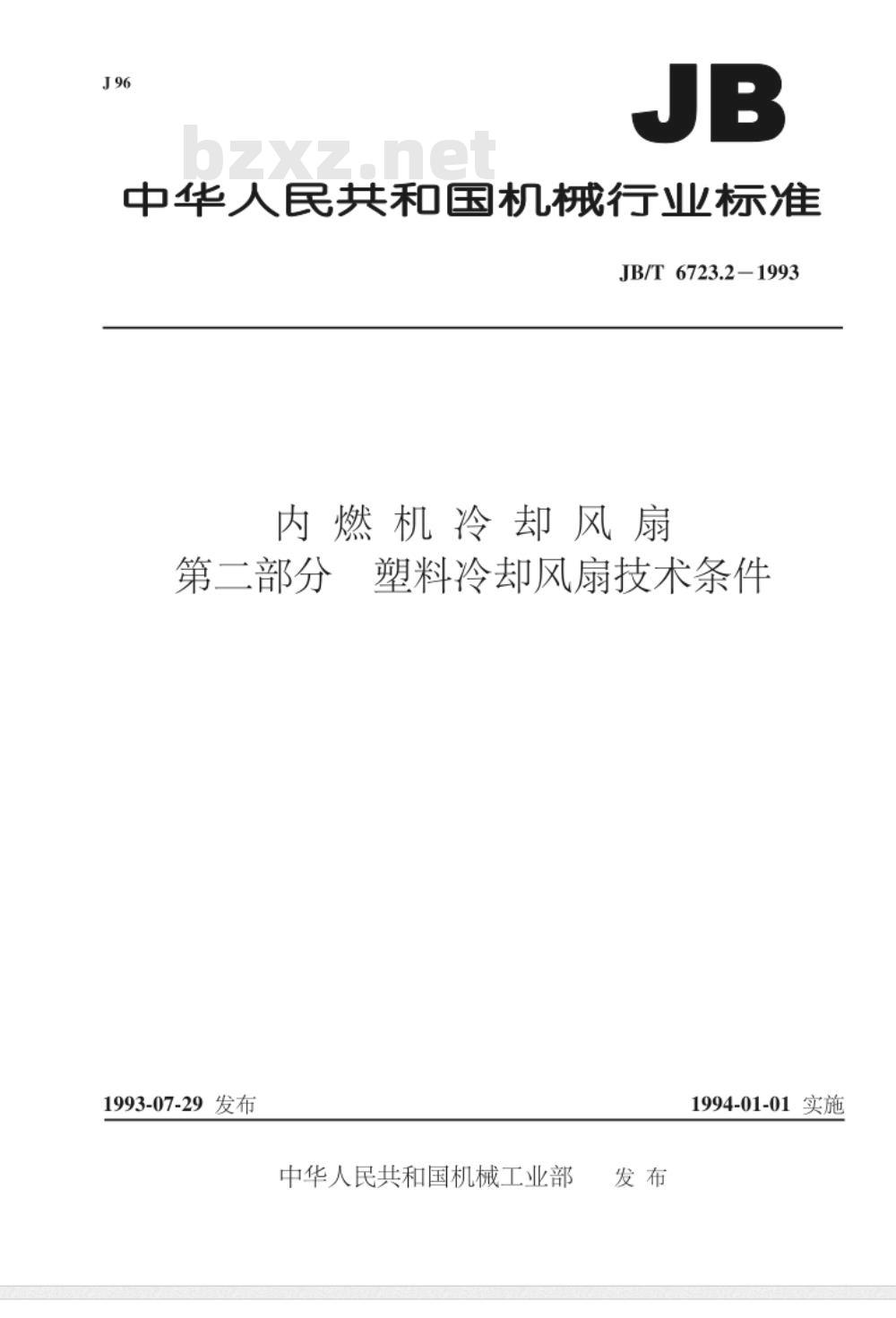

中华人民共和国机械行业标准
JB/T6723.2-1993
内燃机冷却风扇
第二部分
1993-07-29发布
塑料冷却风扇技术条件
1994-01-01实施
中华人民共和国机械工业部
中华人民共和国机械行业标准
内燃机冷却风扇
第二部分塑料冷却风扇技术条件主题内容与适用范围
JB/T6723.21993
本标准规定了内燃机塑料冷却风扇产品分类，产品标记方法，技术要求，检验规则，标志、包装、运输及贮存。
本标准适用于外径不大于750mm的水冷式、油冷式内燃机塑料冷却风扇（以下简称风扇）。引用标准
GB1236
GB1801
GB2828
通风机空气动力性能试验方法
公差与配合尺寸至500mm孔、轴公差带与配合逐批检查计数抽样程序及抽样表（适用于连续批的检查）产品分类、产品标记方法
风扇的分类见表1、图1。
风扇的分类及代号
按气流方向分类
旋转方向
气流方向
正向型风扇
机械工业部1993-07-29批准
正向型风扇
反向型风扇
风扇分类
旋转方间
气流方向
b反向型风扇
1994-01-01实施

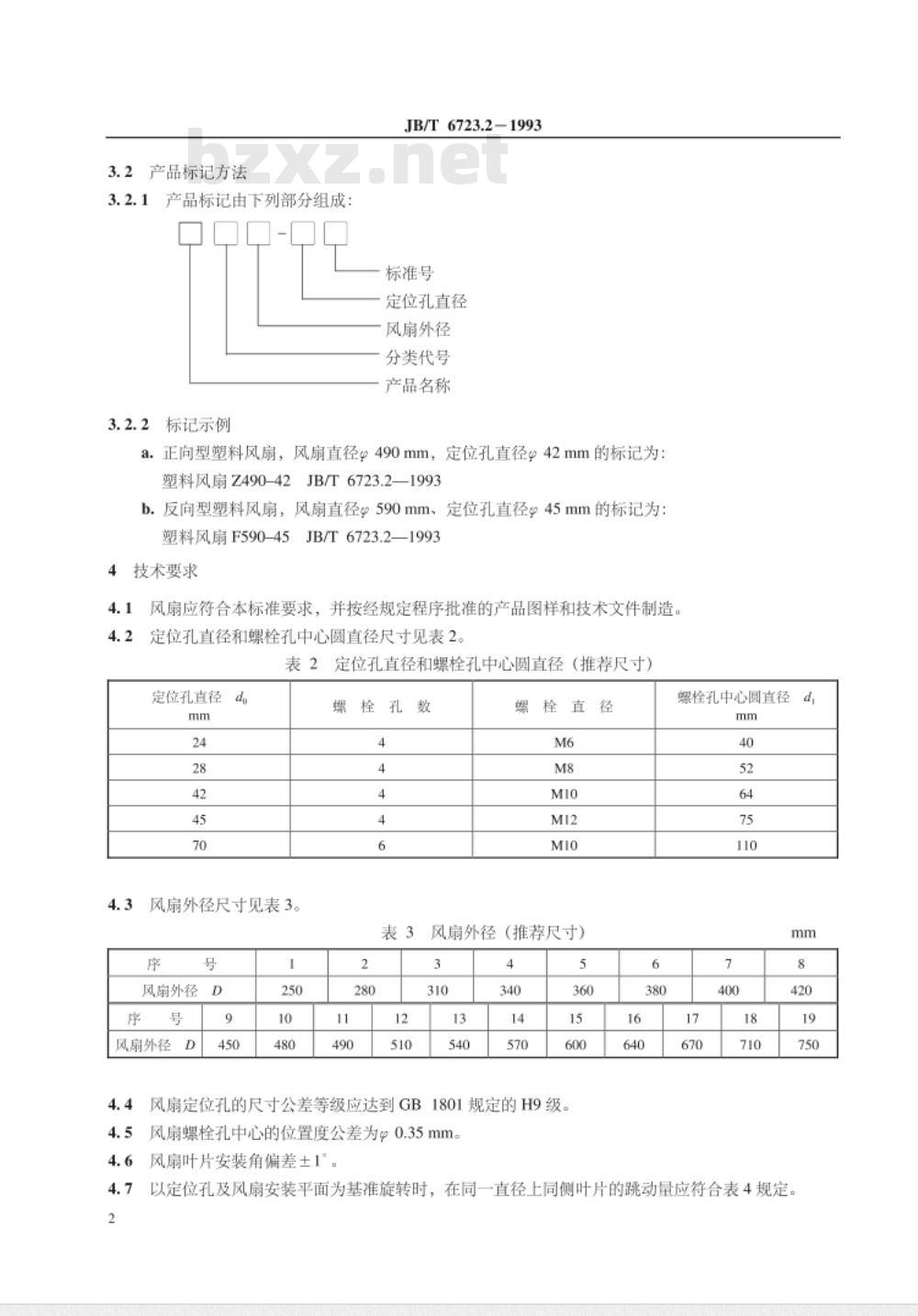

产品标记方法
3.2.1产品标记由下列部分组成：O00-00
标记示例
JB/T6723.2-1993
标准号
定位孔直径
风扇外径
分类代号
产品名称
a.正向型塑料风扇，风扇直径490mm，定位孔直径42mm的标记为：JB/T6723.2—1993
塑料风扇Z490-42
b.反向型塑料风扇，风扇直径590mm、定位孔直径45mm的标记为：塑料风扇F590-45
技术要求
JB/T6723.2—1993
风扇应符合本标准要求，并按经规定程序批准的产品图样和技术文件制造。定位孔直径和螺栓孔中心圆直径尺寸见表2。定位孔直径和螺栓孔中心圆直径（推荐尺寸）表2
定位孔直径
风扇外径尺寸见表3。
风扇外径
风扇外径
螺栓直径
风扇外径
（推荐尺寸）
风扇定位孔的尺寸公差等级应达到GB1801规定的H9级。风扇螺栓孔中心的位置度公差为0.35mm。风扇叶片安装角偏差土1°。
螺栓孔中心圆直径

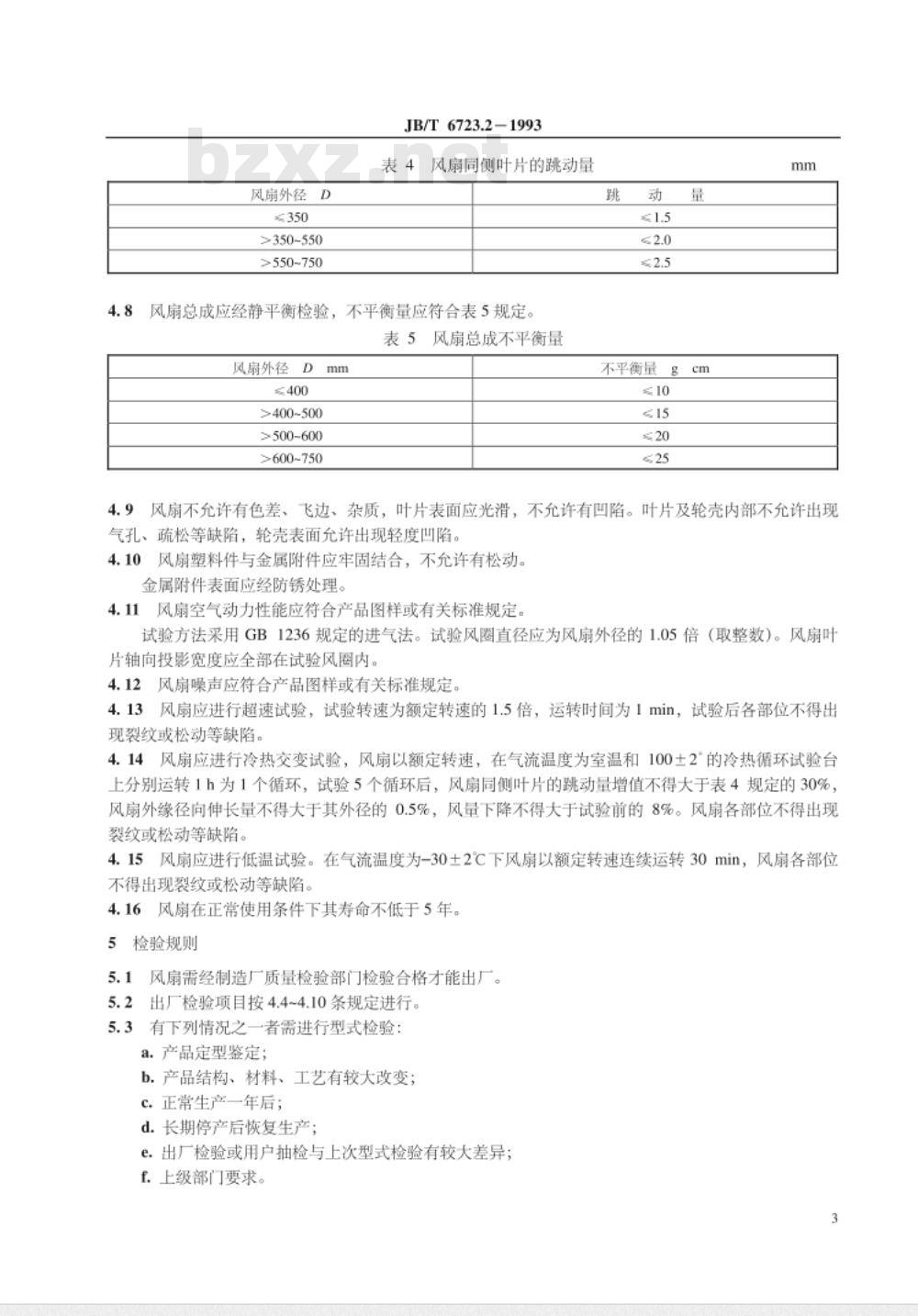

以定位孔及风扇安装平面为基准旋转时，在同一直径上同侧叶片的跳动量应符合表4规定。4.8
风扇外径
>350~550
>550~750
JB/T6723.2—1993
风扇同侧叶片的跳动量
风扇总成应经静平衡检验，不平衡量应符合表5规定。表5风扇总成不平衡量
风扇外径
>400~500
>500~600
>600~750
不平衡量
风扇不允许有色差、飞边、杂质，叶片表面应光滑，不允许有凹陷。叶片及轮壳内部不允许出现气孔、疏松等缺陷，轮壳表面允许出现轻度凹陷。）风扇塑料件与金属附件应牢固结合，不允许有松动。4.10bzxZ.net
金属附件表面应经防锈处理。
风扇空气动力性能应符合产品图样或有关标准规定。试验方法采用GB1236规定的进气法。试验风圈直径应为风扇外径的1.05倍（取整数）。风扇叶片轴向投影宽度应全部在试验风圈内。2风扇噪声应符合产品图样或有关标准规定。4.12
风扇应进行超速试验，试验转速为额定转速的1.5倍，运转时间为1min，试验后各部位不得出4.13
现裂纹或松动等缺陷，
风扇应进行冷热交变试验，风扇以额定转速，在气流温度为室温和100土2的冷热循环试验台上分别运转1h为1个循环，试验5个循环后，风扇同侧叶片的跳动量增值不得大于表4规定的30%风扇外缘径向伸长量不得大于其外径的0.5%，风量下降不得大于试验前的8%。风扇各部位不得出现裂纹或松动等缺陷。
4.15风扇应进行低温试验。在气流温度为-30土2℃下风扇以额定转速连续运转30min，风扇各部位不得出现裂纹或松动等缺陷。
6风扇在正常使用条件下其寿命不低于5年。4.16
检验规则
风扇需经制造厂质量检验部门检验合格才能出厂。出厂检验项目按4.4~4.10条规定进行。有下列情况之一者需进行型式检验：a.产品定型鉴定；
b.产品结构、材料、工艺有较大改变；c.正常生产一年后；
d.长期停产后恢复生产；
e.出厂检验或用户抽检与上次型式检验有较大差异；f.上级部门要求。
检验项目按4.11~4.15条规定进行。JB/T 6723.21993

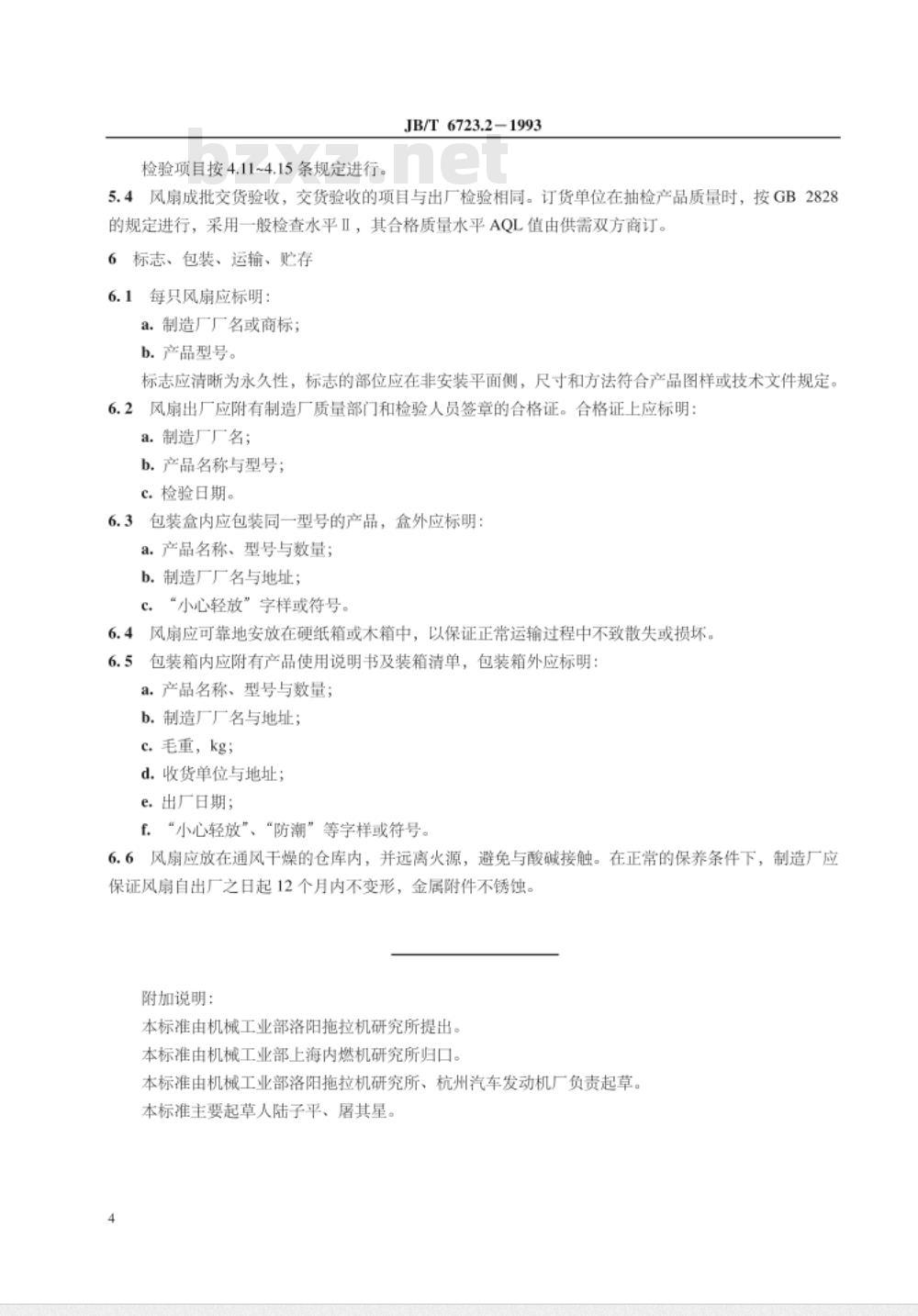

5.4风扇成批交货验收，交货验收的项目与出厂检验相同。订货单位在抽检产品质量时，按GB2828的规定进行，采用一般检查水平Ⅱ，其合格质量水平AQL值由供需双方商订。6
标志、包装、运输、贮存
6.1每只风扇应标明：
a.制造厂厂名或商标；
b.产品型号。
标志应清晰为永久性，标志的部位应在非安装平面侧，尺寸和方法符合产品图样或技术文件规定6.2风扇出厂应附有制造厂质量部门和检验人员签章的合格证。合格证上应标明：a.制造厂厂名；
b.产品名称与型号；
c.检验日期。
6.3包装盒内应包装同一型号的产品，盒外应标明：a.产品名称、型号与数量；
b.制造厂厂名与地址；
c．“小心轻放”字样或符号。
6.4风扇应可靠地安放在硬纸箱或木箱中，以保证正常运输过程中不致散失或损坏。6.5包装箱内应附有产品使用说明书及装箱清单，包装箱外应标明：a.产品名称、型号与数量；
b.制造厂厂名与地址；
c.毛重，kg；
d.收货单位与地址；
e.出厂日期：
f.“小心轻放”、“防潮”等字样或符号。风扇应放在通风干燥的仓库内，并远离火源，避免与酸碱接触。在正常的保养条件下，制造厂应6.6
保证风扇自出厂之日起12个月内不变形，金属附件不锈蚀。附加说明：
本标准由机械工业部洛阳拖拉机研究所提出。本标准由机械工业部上海内燃机研究所归口。本标准由机械工业部洛阳拖拉机研究所、杭州汽车发动机厂负责起草。本标准主要起草人陆子平、屠其星。4
中华人民共和国
机械行业标准
内燃机冷却风扇
第二部分塑料冷却风扇技术条件JB/T 6723.21993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
印张1/2
开本880×1230
字数8,000
1993年12月第一版
1993年12月第一次印刷
印数1-500
定价2.00元
