【机械行业标准(JB)】 内燃机冷凝式散热器 试验方法

J96
JB

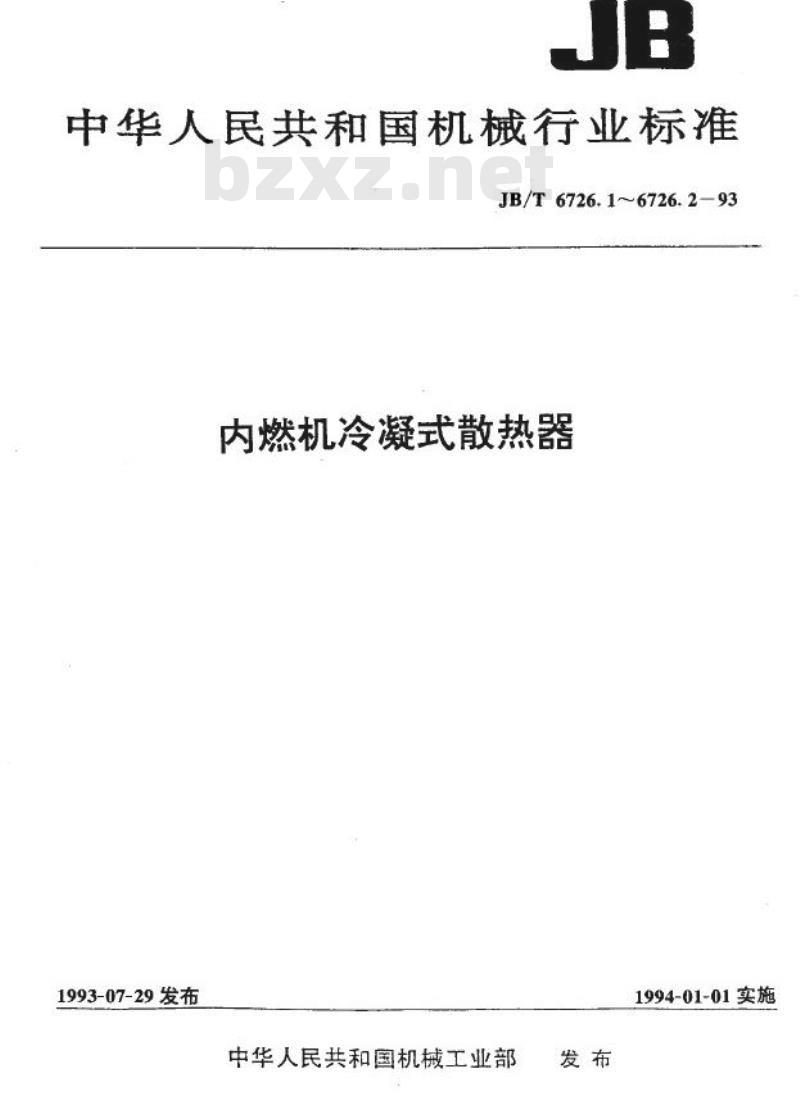

中华人民共和国机械行业标
JB/T6726.1～6726.2-93
内燃机冷凝式散热器
1993-07-29发布
中华人民共和国机械工业部
发布
1994-01-01实施

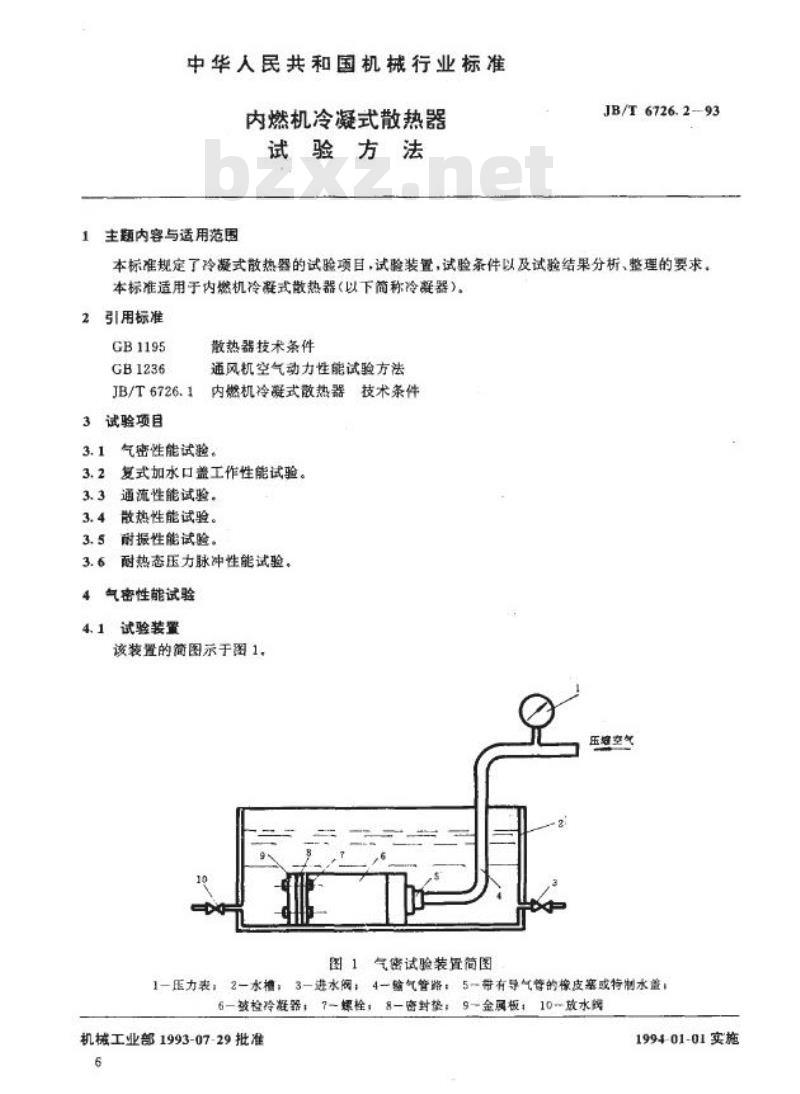

中华人民共和国机械行业标准
内燃机冷凝式散热器
试验方法
主题内容与适用范围
JB/T6726.293
本标难规定了冷凝式散热器的试验项目，试验装置，试验条件以及试验结果分析、整理的要求本标准适用于内燃机冷凝式散热器（以下简称冷麗器）。2引用标准
GB1195
GB1236
散热器技术条件
通风机空气动力性能试验方法
JB/T6726.1内燃机冷式散热器技术条件3试验项目
3.1气密性能试验。
3.2复式加水口盖工作性能试验。3.3通流性能试验。
3.4散热性能试验。
3.5耐振性能试险。
3.6耐热态压力脉冲性能试验。
4气密性能试验
4.1试验装置
该装置的简图示于图1
压熔空气
气密试验装置简图
图1
1压力表；2一水槽，3一进水阀，4输气管路，5~带有导气管的橡皮塞或特制水盖，6一皱检玲耀器，7一螺栓，8一寄封垫：9-金属板，10-放水阀机械工业部1993-07-29批准
6
1994-01-01实施

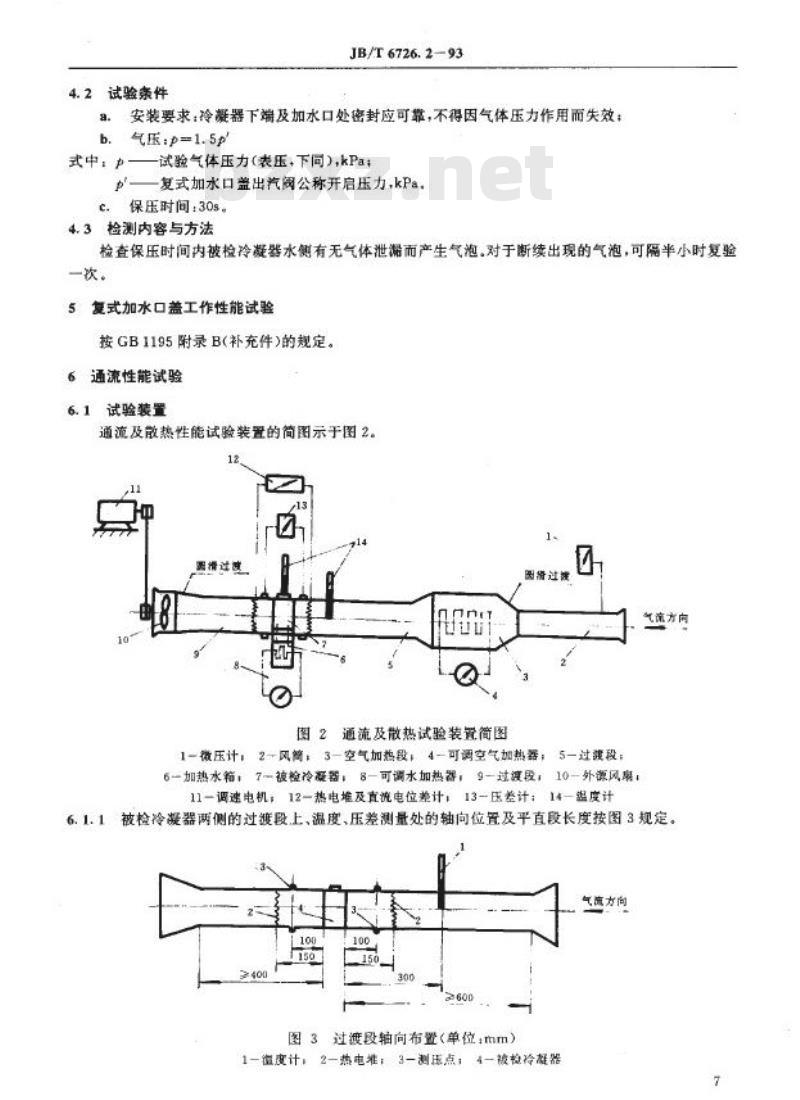

4.2试验系件
JB/T 6726. 293
安装要求：冷凝器下端及加水口处密封应可靠，不得因气体压力作用而失效；a.
b.气压：p=1.5p
式中：力一
试验气体压力(表压，下同)，kPa复式加水口盖出汽阀公称开启压力，kPac.保压时间：30s。
4.3检测内容与方法
检查保压时间内被检冷凝器水侧有无气体泄漏而产生气泡。对于断续出现的气泡，可隔半小时复验一次。
5复式加水口盖工作性能试验
按GB1195附录B(补充件)的规定。6通流性能试验
6.1试验装置
通流及散热性能试验装置的简图示于图2。12
百
墨滑过道
方市
图2通流及散热试验装置简图
1-微压计：2-风筒：3一空气加热段，4-可调空气加热器；5一过段，6一加热水箱，7~被检冷凝器，8—可调水加热器，9一过渡段，10-外源风扇：11-调连电机：12一热电堆及直流电位差计，13一压差计：14-温度计6.1.1被检冷凝器两侧的过镀段上、温度、压差测量处的轴向位置及平直段长度按图3规定。气流方间
100
100
图3过渡段轴向布置（单位：mm）1一温度计，2一热电推；3-测压点；4-被检冷凝器JB/T6726.2—93

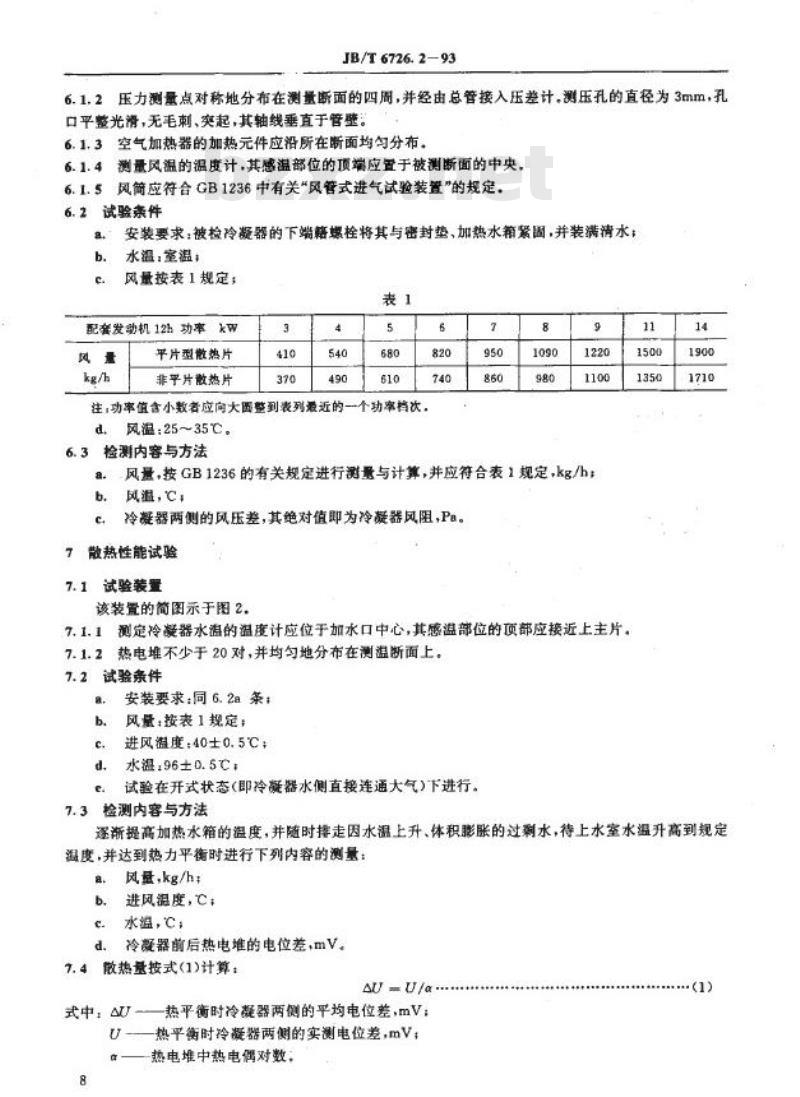

6.1.2压力测量点对称地分布在测量断面的四周，并经由总管接入压差计.测压孔的直径为3mm，孔口平整光滑，无毛刺、突起，其轴线垂直于管壁。6.1.3空气加热器的加热元件应沿所在断面均匀分布。6.1.4测量风温的温度计，其感温部位的顶端应置于被测断面的中央，6.1.5风筒应符合GB1236中有关“风管式进气试验装置\的规定。6.2试验素件
a.
b.
c.
安装要求；被检冷凝器的下端落媒栓将其与密对垫、加热水箱紧固，并装满清水；水温：室温：
风量按表1规定；
表1
配套发动机12h功率
kw
风量下载标准就来标准下载网
kg/h
平片型散热片
非平片散热片
410
370
4
540
490
5
680
610
6
820
740
注；功率值含小数者应向大医整到表列最近的一个功率档次，风湿：25~35℃。
d.
7
950
860
8
1090
980
9
1220
1100
6.3检测内客与方法
风量，按GB1236的有关规定进行测量与计算，并应符合表1规定，kg/h；a.
b.
c
风温，℃，
冷凝器两侧的风压差，其绝对值即为冷凝器风阻,Pa。7散热性能试验
7.1试验装置
该装置的简图示于图2。
7.1.1测定冷凝器水温的温度计应位于加水口中心，其感温部位的项部应接近上主片。7.1.2热电堆不少于20对，并均匀地分布在测温断面上。7.2试验条件
a.
b.
c.
d.
e.
安装要求：同6.2a条；
风量：按表1规定；
进风溢度：40±0.5℃；
水温，96±0.5℃；
试验在开式状态(即冷凝器水侧直接连通大气)下进行。7.3检测内容与方法
11
1500
1350
14
1900
1710
逐渐提高加热水箱的温度，并随时排走因水温上升、体积膨胀的过剩水，待上水室水温升高到规定温度，并达到热力平衔时进行下列内容的测量：a.
b.
c
d.
风量，kg/h；
进风温度，℃：
水温，℃；
冷麗器前后热电堆的电位差，mV。7.4散热基按式(1)计算：
U-U/a
式中，U
热平衡时冷凝器两侧的平均电位差，mV：热平衡时冷凝器两侧的实测电位差，mV；U
热电堆中热电偶对数：
8
(1)
JB/T 6726. 2 -93

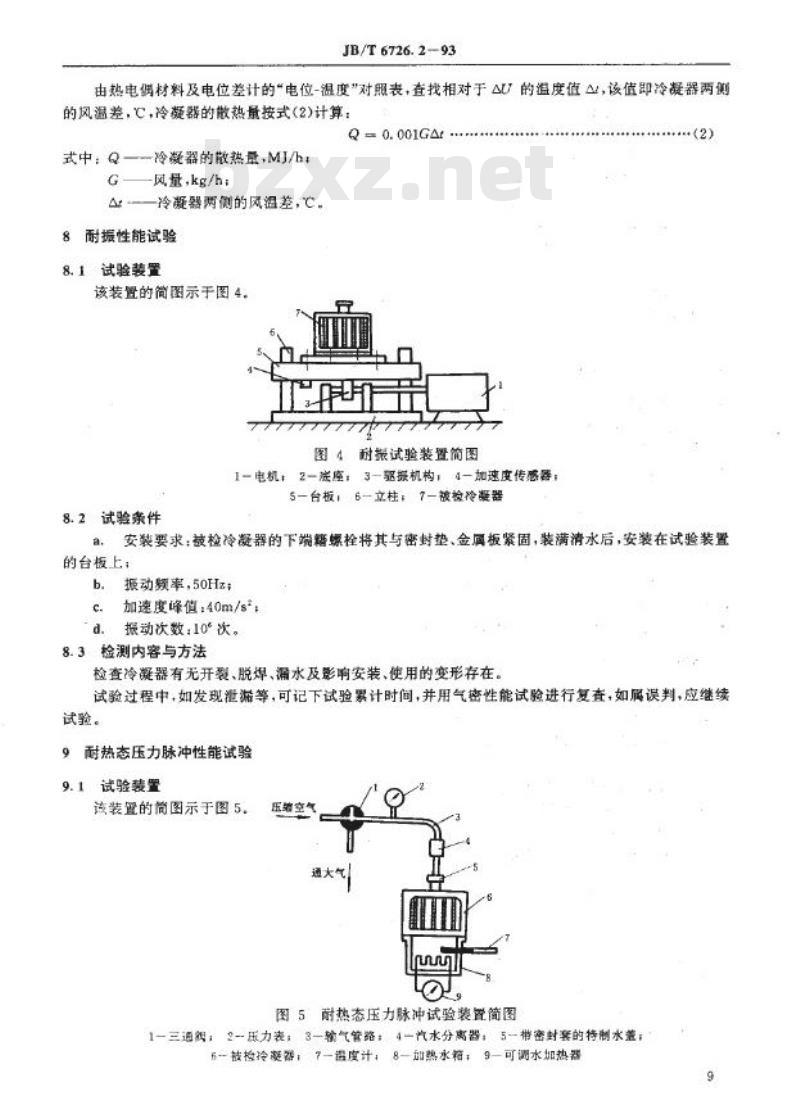

由热电绸材料及电位差计的“电位-温度”对照表，查找相对于△U的溢度值，该值即冷凝器两的风温差，C，冷凝器的散热量按式（2)计算：Q = 0.001GA
式中：Q一冷凝器的散热量，MJ/h：G
-风量，kg/h；
A—冷凝器两侧的风温差，℃。
8耐振性能试验
8.1试验装置
该装置的简图示于图4，
图4耐振试验装置简图
1-电机：2-底座，3-驱振机构，4-加速度传感器：5一台板，6-立柱；7-被检冷凝器8.2试验条件
+(2)
安装要求：鼓检冷凝器的下端籍螺栓将其与密封垫、金属板紧固，装满清水后，安装在试验装置a.
的台板上；
b.振动频率，50Hz；
c.加速度峰值：40m/s*；
振动次数：10°次。
d.
8.3检测内容与方法
检查冷凝器有无开裂、脱焊、漏水及影响安装、使用的变形存在。试验过程中，如发现泄滞等，可记下试验累计时间，并用气密性能试验进行复查，如属误判，应继续试验。
9耐热态压力脉冲性能试验
9.1试验装置
该装置的简图示于图5.
压蜡空气
通大气
u
图5耐热态压力脉冲试验装置简图1一三通阀；2-压力表；3一输气管路：4一汽水分离器：5一带密封塞的特制水盖；6-鼓检冷凝器，7一温度计：8-如热水箱，9-可调水加热器JB/T 6726.293
9.2试验紊件
a。安装要求：被检冷凝器的下端籍蝶栓将其与密封垫、加热水箱紧固，并装满清水，输气管与特制加水口盖应可靠密封；
b.气压峰值：力=1.5p
式中：力—-试验时的气压峰值，kPa；p-—复式加水口盖出汽阔公称开启压力，kPa;压力变化规范：0-最大值一0；
d.
e.
f.
压力脉冲的时间参数：在气压峰值下保压2s，升压及降压均为1s：水湛：90士5℃；
循环次数：3×10°次。
9.3检测内容与方法
同8.3条，
仪器、仪表与精度要求
10
试验用仪器、仪表应校验合格。10.1
10.2气体压力用金属弹赞压力表或其他量仪测定，复式加水口盖工作性能试验时，仪表精度应不低于0.5级，其他试验应不低于1级。10.3风用风简及微压计测定，微压计的分度值应不大于0.1Pa。10.4
10.5
10.6
10.7
10.8
10.9
风阻用压差仪或其他量仪测定，其分度值应不大于10Pa：温度用数显测温仪、水银温度计、酒精温度计或其他量仪测定，其分度值应不大于0.5C。风温差用热电堆及直流电位差计测定，直流电位差计的分度值应不大于0.05mV。转速用转速表、测速仪或其他量仪测定，其精度应不低于1级。频次用计数器、积时额率仅或其他量仪测定，其精度应不低于土1。时间用秒表测定。
10.10
11
加速度用加速度仪测定，其精度应不低于1级、结果分析与文件整理
试验结果应进行分析，并整理成文件，文件内容包括：a.
b.
c.
d.
e.
f.
g.
h.
试验名称：
被检冷凝器型号、数量，样品提供单位及方式；试验内容：
试验装置简图及主要仪表、设备：检测结果及数据整理；
分析与结论：
检测单位、试验地点，日期及主要试验人员；附件，试验记录。
附加说明：
本标准由机械工业部上海内燃机研究所提出并归口。本标准由机被工业部上海内燃机研究所、响水县散热器厂负责起草。本标准主要起草人许寅虎、金瑞康、孙佃友。10
