【机械行业标准(JB)】 农业拖拉机驾驶室门道、紧急出口与驾驶员的工作位置尺寸

中华人民共和国机械行业标准
JB/T 6716--93
农业拖拉机驾驶室门道、紧急出口与驾驶员的工作位置尺寸
1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
农业拖拉机驾驶室门道、紧急
出口与驾驶员的工作位置尺寸
1主题内容与适用范围
本标准规定了农业拖拉机的门道、紧急出口与驾驶员工作位置的最小尺寸。本标准适用于最小轮距（轨距)大于1150mm的农业拖拉机。2引用标准
GB6235
农业拖拉机驾驶座尺寸
JB/T6715农业拖拉机驾驶座标志点3门道

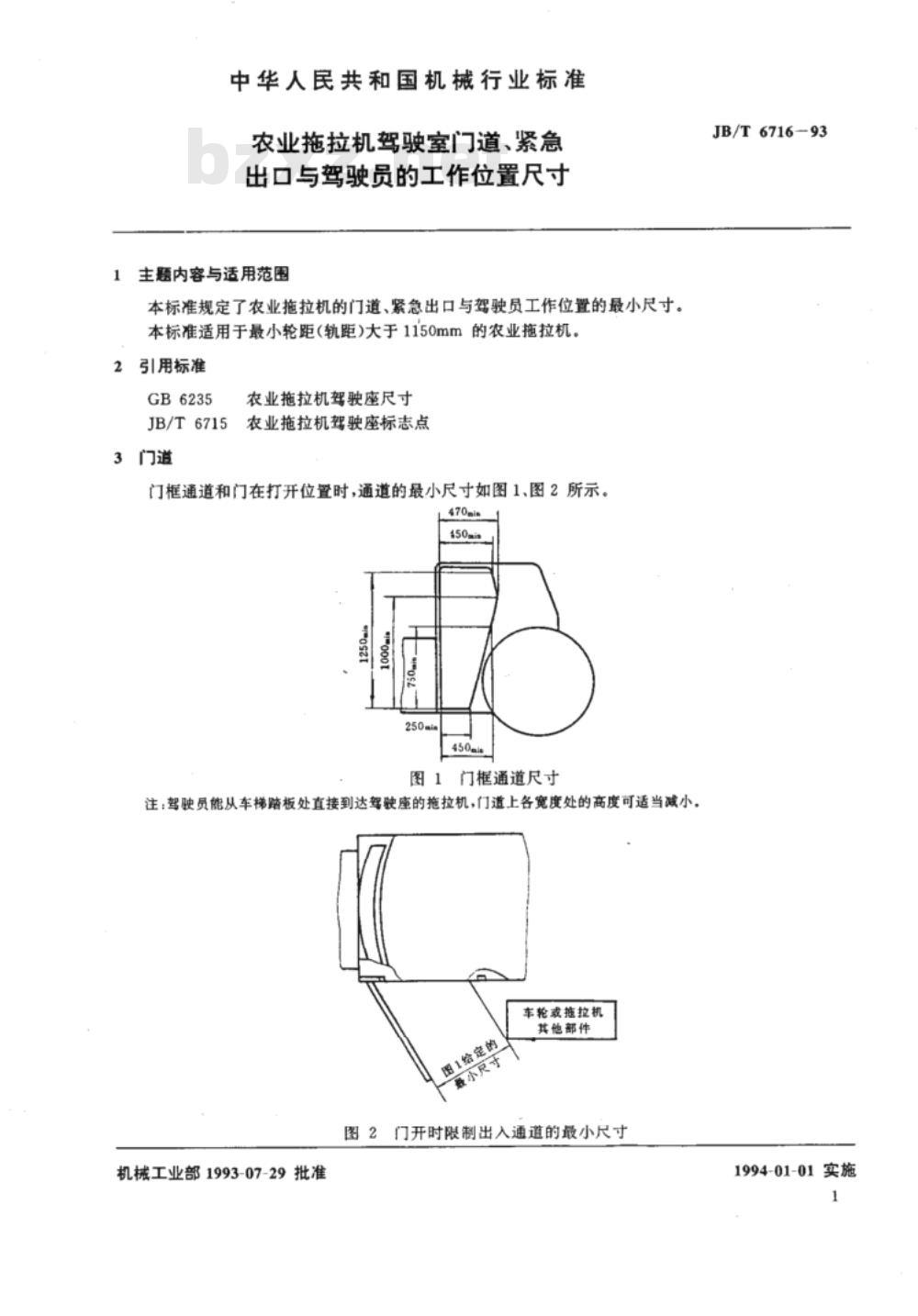

门框通道和门在打开位置时，通道的最小尺寸如图1、图2所示。470m
图1门框通道尺寸
注：驾驶员能从车梯踏板处直接到达驾驶座的拖拉机，门道上各宽度处的高度可适当减小，车轮或拖拉机
其他部件
图2门开时限制出入通道的最小尺寸机械工业部1993-07-29批准
JB/T6716-93
1994-01-01实施
紧急出口
JB/T6716-93

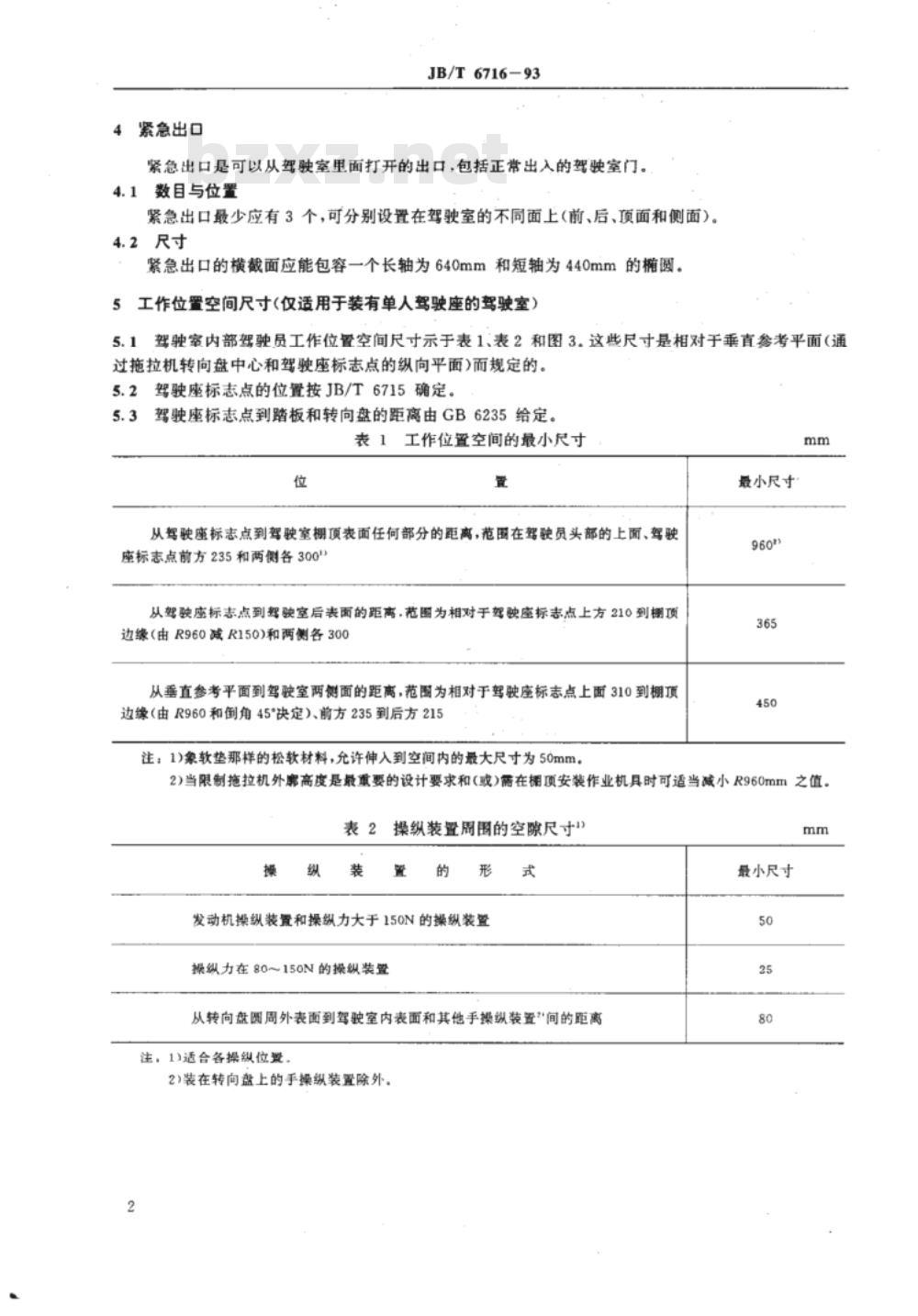

紧急出口是可以从驾驶室里面打开的出口，包括正常出入的驾驶室门。4.1数目与位置
紧急出口最少应有3个，可分别设置在驾驶室的不同面上（前、后、顶面和侧面）。4.2尺寸
紧急出口的横截面应能包容一个长轴为640mm和短轴为440mm的椭圆。5工作位置空间尺寸（仅适用于装有单人驾驶座的驾驶室）5.1驾驶室内部驾驶员工作位置空间尺寸示于表1、表2和图3.这些尺寸是相对于垂直参考平面（通过拖拉机转向盘中心和驾驶座标志点的纵向平面)而规定的。5.2驾驶座标志点的位置按JB/T6715确定。5.3
驾驶座标志点到踏板和转向盘的距离由GB6235给定。表1工作位置空间的最小尺寸
从驾驶座标志点到驾驶室棚顶表面任何部分的距离，范国在驾驶员头部的上面、驾驶座标志点前方235和两侧各300wwW.bzxz.Net
从驾驶座标志点到驾驶室后表面的距高，范图为相对于驾驶座标志点上方210到棚项边缘（由R960减R150)和两侧各300从垂直参考平面到驾驶室两侧面的距离，范圈为相对于驾驶座标志点上面310到棚顶边缘（由R960和倒角45°决定）、前方235到后方215注：1)象软垫那样的松软材料，允许伸入到空间内的最大尺寸为50mm最小尺寸
2)当限制拖拉机外廊高度是最重要的设计要求和(或)需在棚项安装作业机具时可适当减小R960mm之值。表2
操纵装置周围的空隙尺寸1)
发动机操纵装置和操纵力大于150N的操纵装置操纵力在80~150N的操纵装置
从转向盘圆周外表面到驾驶室内表面和其他手操纵装置\间的距离注，1)适合各操纵位置。
2)装在转向盘上的手操纵装置除外。2
最小尺寸
JB/T6716-93
驾获座标志点
手操纵装置
驾独座标志点

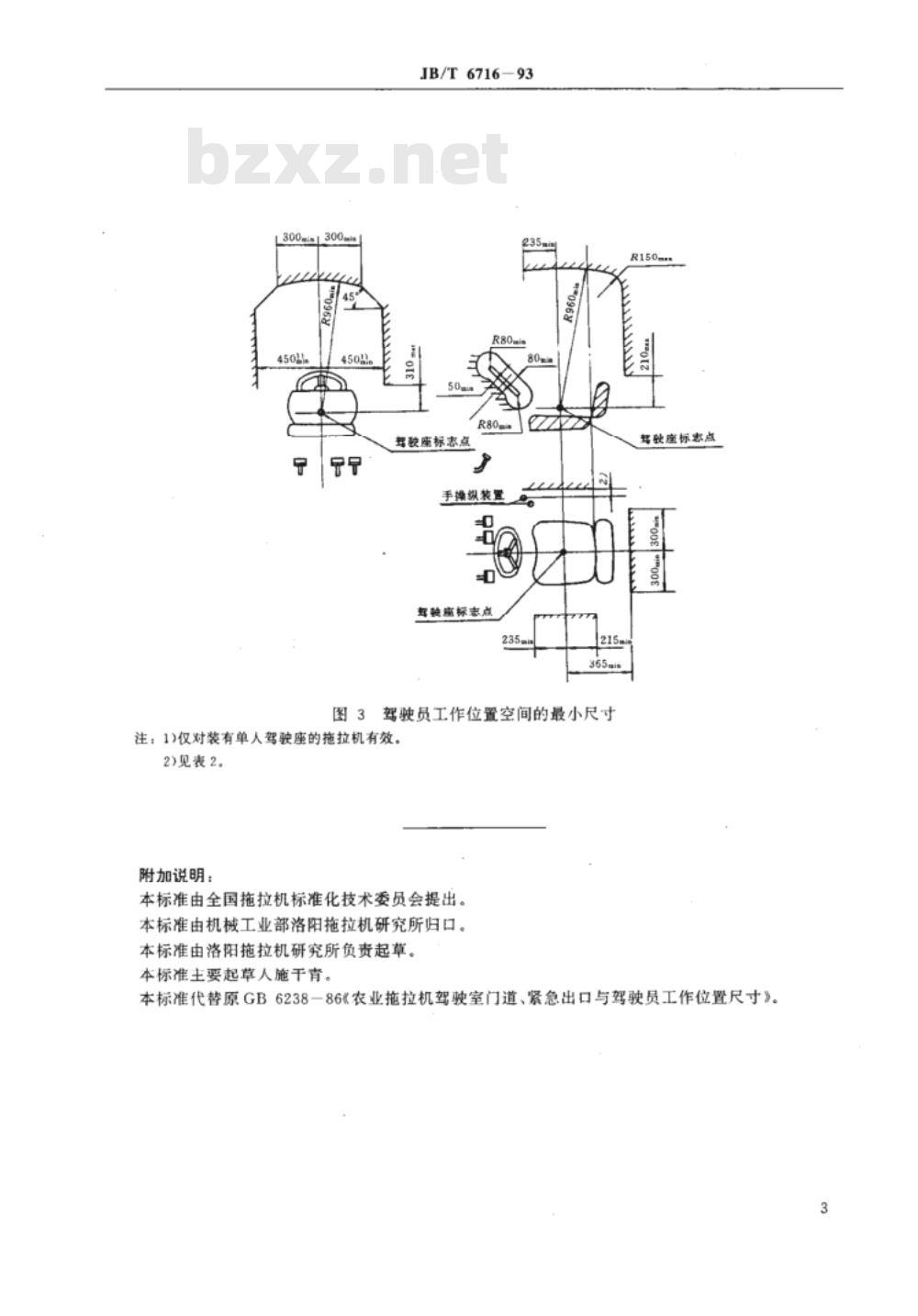

图3驾驶员工作位置空间的最小尺寸注：1)仅对装有单人驾驶座的拖拉机有效。2)见表2。
附加说明：
本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口。本标准由洛阳拖拉机研究所负责起草。本标准主要起草人施干青。
需驶座标患点
本标准代替原GB6238一86《农业拖拉机驾驶室门道、紧急出口与驾驶员工作位置尺寸》。3
中华人民共和
机械行业标准
农业拖拉机驾驶宣门道、紧急
出口与驾驶员的工作位置尺寸
JB/T6716-93
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印制（北京8144信箱邮编100081）
版权专有不得翻印
开本880×12301/16印张1/2字数6，0001993年10月第一版1993年10月第一次印刷印数00，001-500
编号1242
