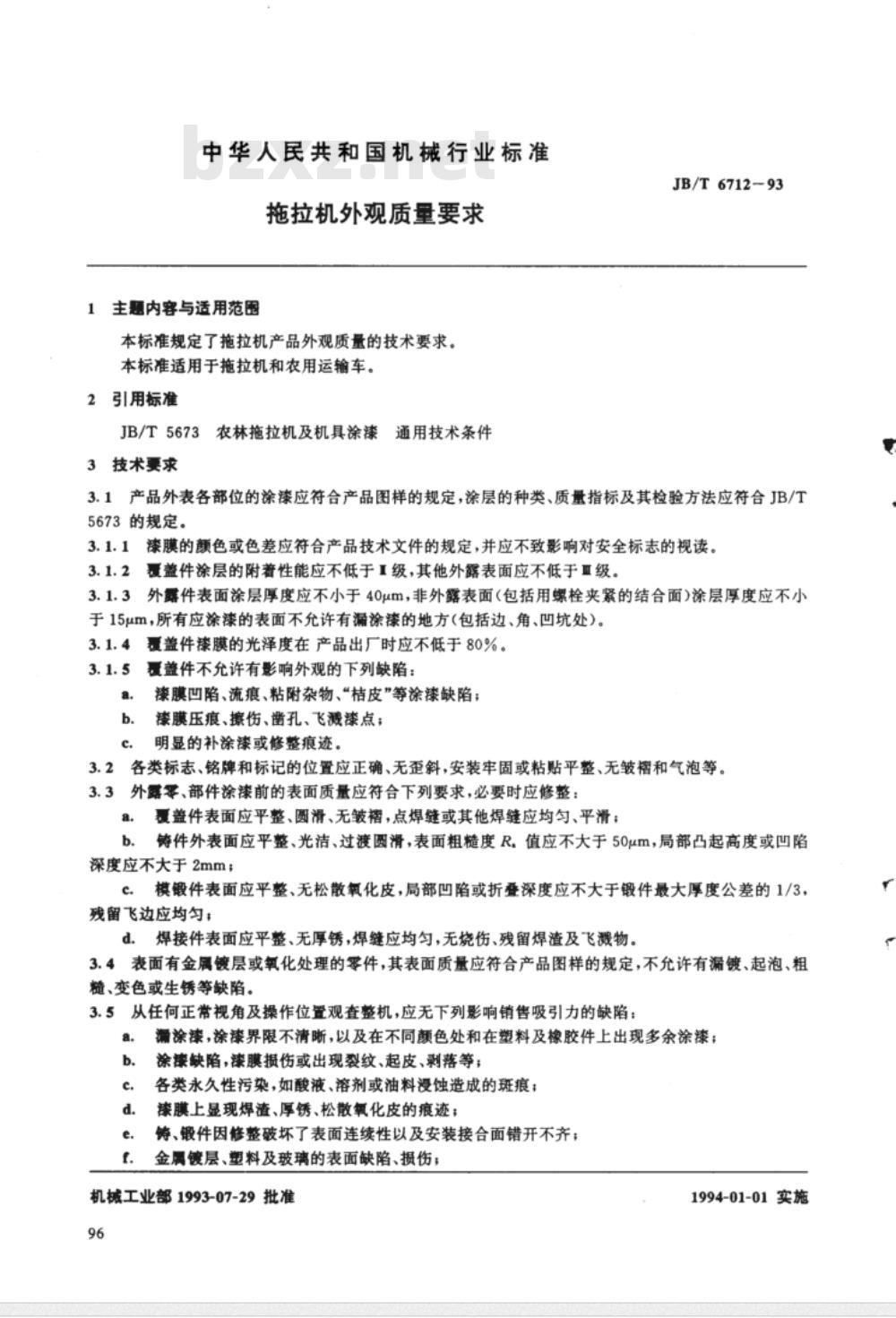

中华人民共和国机械行业标准
拖拉机外观质量要求
1主题内容与适用范围
本标准规定了拖拉机产品外观质量的技术要求。本标准适用于拖拉机和农用运输车。2引用标准
JB/T5673农林拖拉机及机具涂漆通用技术条件
3技术要求
JB/T6712-93
3.1产品外表各部位的涂漆应符合产品图样的规定，涂层的种类、质量指标及其检验方法应符合JB/T5673的规定。
3.1.1漆膜的颜色或色差应符合产品技术文件的规定，并应不致影响对安全标志的视读。3.1.2覆盖件涂层的附着性能应不低于I级，其他外露表面应不低于直级。3.1.3外露件表面涂层厚度应不小于40μm，非外露表面（包括用螺栓夹紧的结合面）涂层厚度应不小于15um，所有应涂漆的表面不允许有漏涂漆的地方（包括边、角、凹坑处）。覆盖件漆膜的光泽度在产品出厂时应不低于80%。3.1.4
覆盖件不允许有影响外观的下列缺陷：漆膜凹陷、流痕、粘附杂物、“桔皮”等涂漆缺陷；b.
漆膜压痕、擦伤、凿孔、飞溅漆点；明显的补涂漆或修整痕迹。
3.2各类标志、铭牌和标记的位置应正确、无歪斜，安装牢固或粘贴平整、无皱褶和气泡等。3.3外露零、部件涂漆前的表面质量应符合下列要求，必要时应修整：盖件表面应平整、圆滑、无皱槽，点焊缝或其他焊缝应均匀、平清；a.
b.铸件外表面应平整、光洁、过渡圆滑，表面粗糙度R，值应不大于50μm，局部凸起高度或凹陷深度应不大于2mm下载标准就来标准下载网
C.模锻件表面应平整、无松散氧化皮，局部凹陷或折叠深度应不大于锻件最大厚度公差的1/3，残留飞边应均匀；
d.焊接件表面应平整、无厚锈，焊缝应均匀，无烧伤、残留焊渣及飞溅物。3.4表面有金属镀层或氧化处理的零件，其表面质量应符合产品图样的规定，不允许有漏镀、起泡、粗髓、变色或生锈等缺陷。
3.5从任何正常视角及操作位置观查整机，应无下列影响销售吸引力的缺陷：漏涂漆，涂漆界限不清断，以及在不同颜色处和在塑料及橡胶件上出现多余涂漆；a.
涂缺陷，漆膜损伤或出现裂纹、起皮、剥落等；b.
各类永久性污染，如酸减、溶剂或油料浸蚀造成的斑痕；漆膜上显现焊渣、厚锈、松散氧化皮的痕迹；d.
铸、锻件因修整破坏了表面连续性以及安装接合面错开不齐；f.
金属镀层、塑料及玻璃的表面缺陷、损伤；机械工业部1993-07-29批准
1994-01-01实施
JB/T6712-93

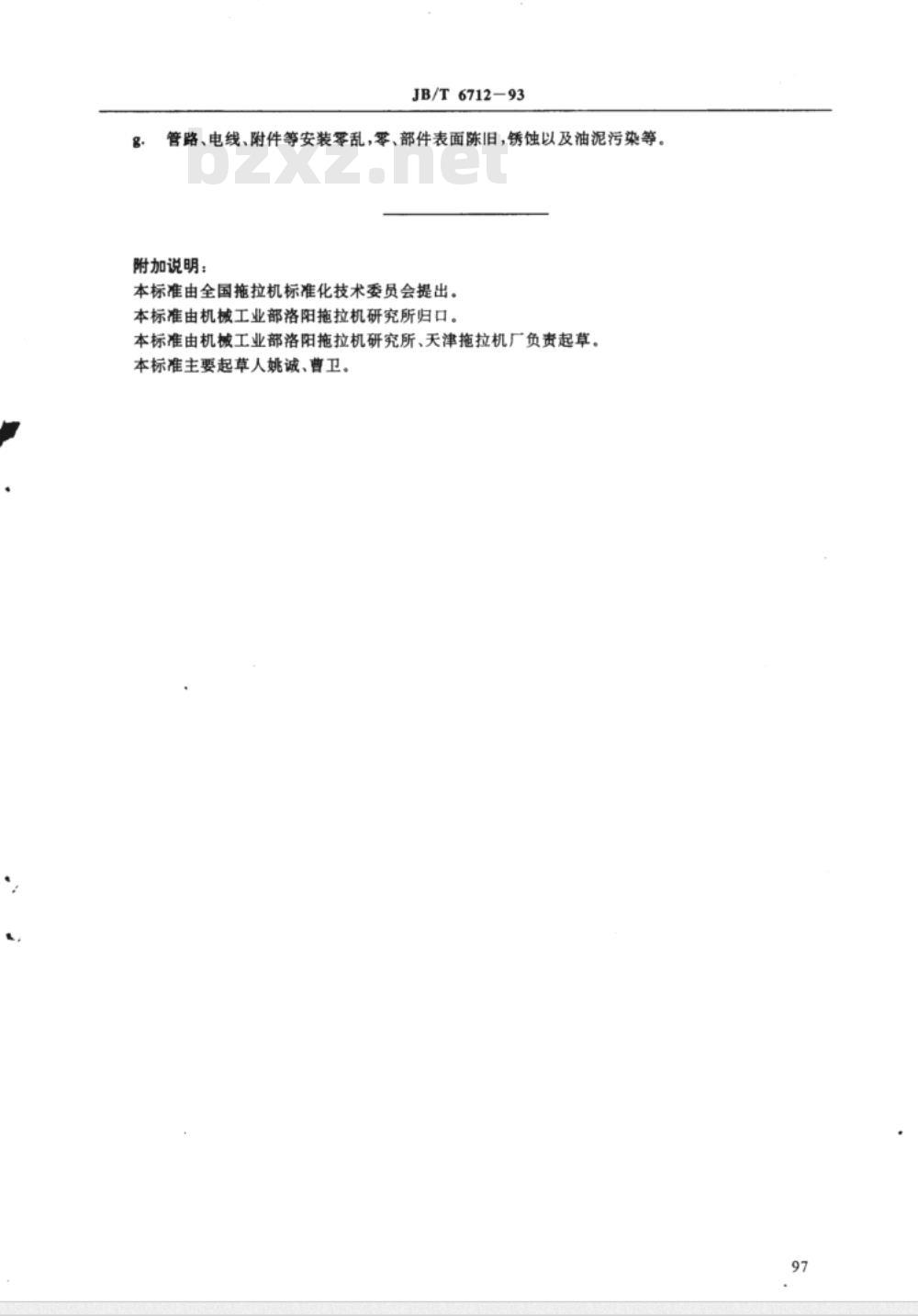

管路、电线、附件等安装零乱，零、部件表面陈旧，锈蚀以及油泥污染等。附加说明：
本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口。本标准由机械工业部洛阳拖拉机研究所、天津拖拉机厂负责起草。本标准主要起草人姚诚、曹卫。97
