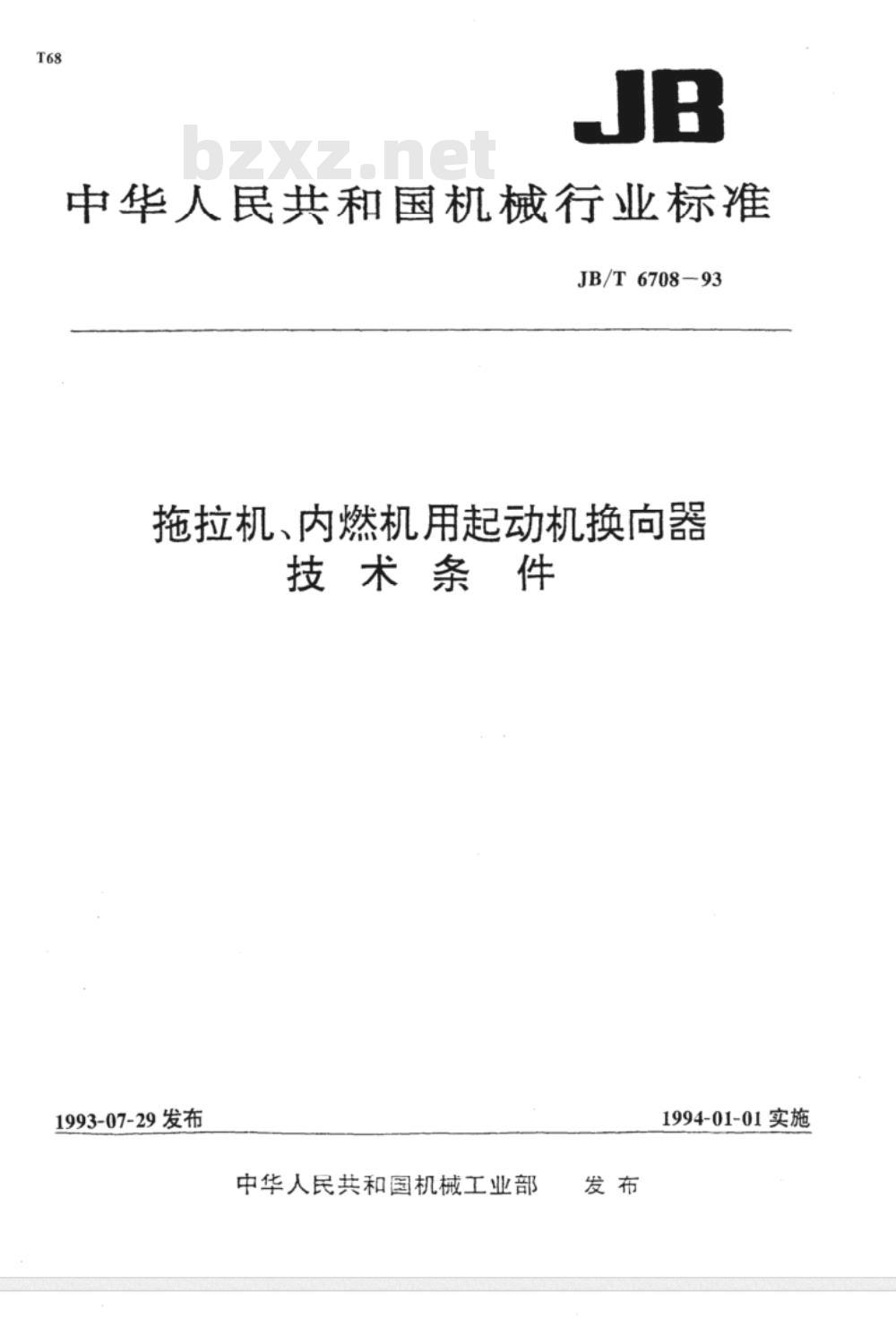

【机械行业标准(JB)】 拖拉机、内燃机用起动机换向器 技术条件

中华人民共和国机械行业标准
JB/T 6708-93
拖拉机、内燃机用起动机换向器技术条件
1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施
JB/T6708-93

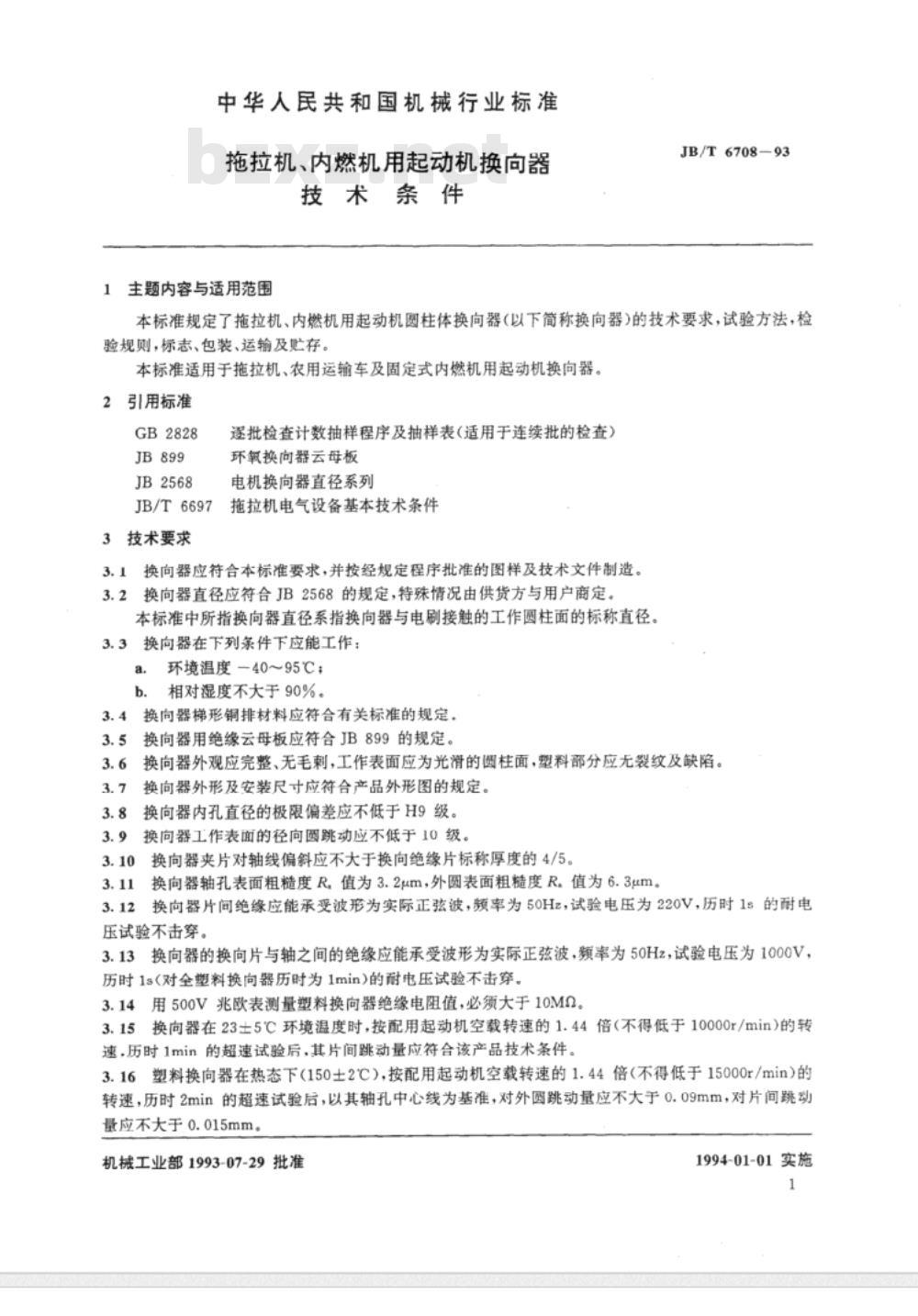

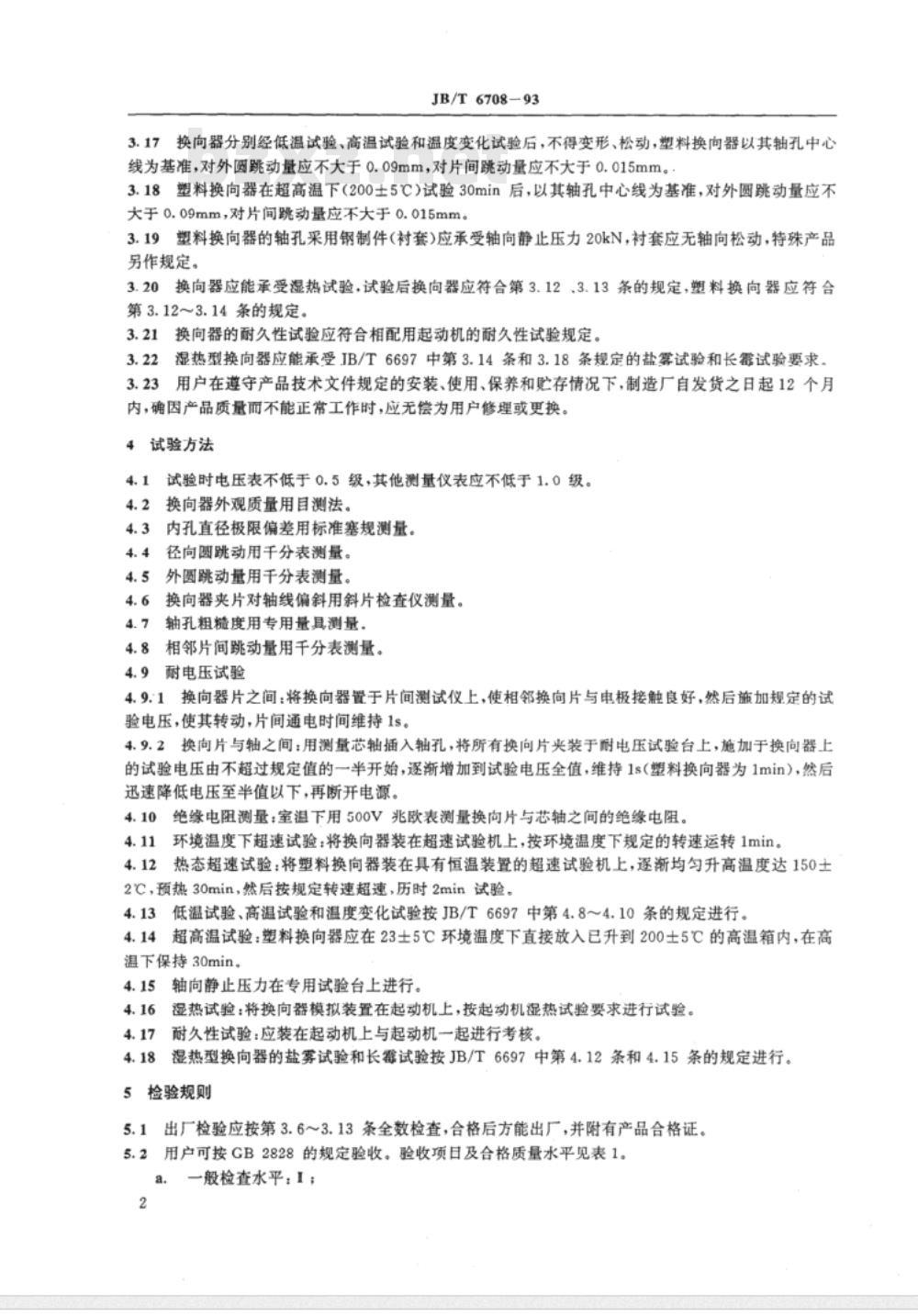

3.17换向器分别经低温试验、高温试验和温度变化试验后，不得变形、松动，塑料换向器以其轴孔中心线为基准，对外圆跳动量应不大于0.09mm，对片间跳动量应不大于0.015mm。3.18塑料换向器在超高温下（200士5℃）试验30min后，以其轴孔中心线为基准，对外圆跳动量应不大于0.09mm，对片间跳动量应不大于0.015mm3.19塑料换向器的轴孔采用钢制件（衬套）应承受轴向静止压力20kN，衬套应无轴向松动，特殊产品另作规定。
3.20换向器应能承受湿热试验，试验后换向器应符合第3.12，3.13条的规定，塑料换向器应符合第3.123.14条的规定。
3.21换向器的耐久性试验应符合相配用起动机的耐久性试验规定。3.22湿热型换向器应能承受JB/T6697中第3.14条和3.18条规定的盐雾试验和长霉试验要求3.23用户在遵守产品技术文件规定的安装、使用、保养和贮存情况下，制造厂自发货之日起12个月内，确因产品质量而不能正常工作时，应无偿为用户修理或更换。4试验方法
试验时电压表不低于0.5级，其他测量仪表应不低于1.0级。4.1
换向器外观质量用目测法。
内孔直径极限偏差用标准塞规测量。径向圆跳动用千分表测量。
外圆跳动量用千分表测量。
换向器夹片对轴线偏斜用斜片检查仪测量。轴孔粗糙度用专用量具测量、
4.8相邻片间跳动量用千分表测量。4.9耐电压试验
换向器片之间：将换向器置于片间测试仪上，使相邻换向片与电极接触良好，然后施加规定的试4.9.13
验电压，使其转动，片间通电时间维持1s。4.9.2换向片与轴之间：用测量芯轴插入轴孔，将所有换向片夹装于耐电压试验台上，施加于换向器上的试验电压由不超过规定值的一半开始，逐渐增加到试验电压全值，维持1s（塑料换向器为1min），然后迅速降低电压至半值以下，再断开电源。4.10绝缘电阻测量：室温下用500V兆欧表测量换向片与芯轴之间的绝缘电阻。4.11环境温度下超速试验：将换向器装在超速试验机上，按环境温度下规定的转速运转1min。2热态超速试验：将塑料换向器装在具有恒温装置的超速试验机上，逐渐均匀升高温度达150士4. 12
2℃，预热30min，然后按规定转速超速，历时2min试验，4.13低温试验、高温试验和温度变化试验按JB/T6697中第4.8～4.10条的规定进行。4.14超高温试验：塑料换向器应在23士5℃环境温度下直接放入已升到200士5℃的高温箱内，在高温下保持30min。
5轴向静止压力在专用试验台上进行。4.15免费标准下载网bzxz
湿热试验：将换向器模拟装置在起动机上，接起动机湿热试验要求进行试验。耐久性试验：应装在起动机上与起动机一起进行考核。4.17
湿热型换向器的盐雾试验和长霉试验按JB/T6697中第4.12条和4.15条的规定进行。5检验规则
出厂检验应按第3.6～3.13条全数检查，合格后方能出厂，并附有产品合格证。5.1

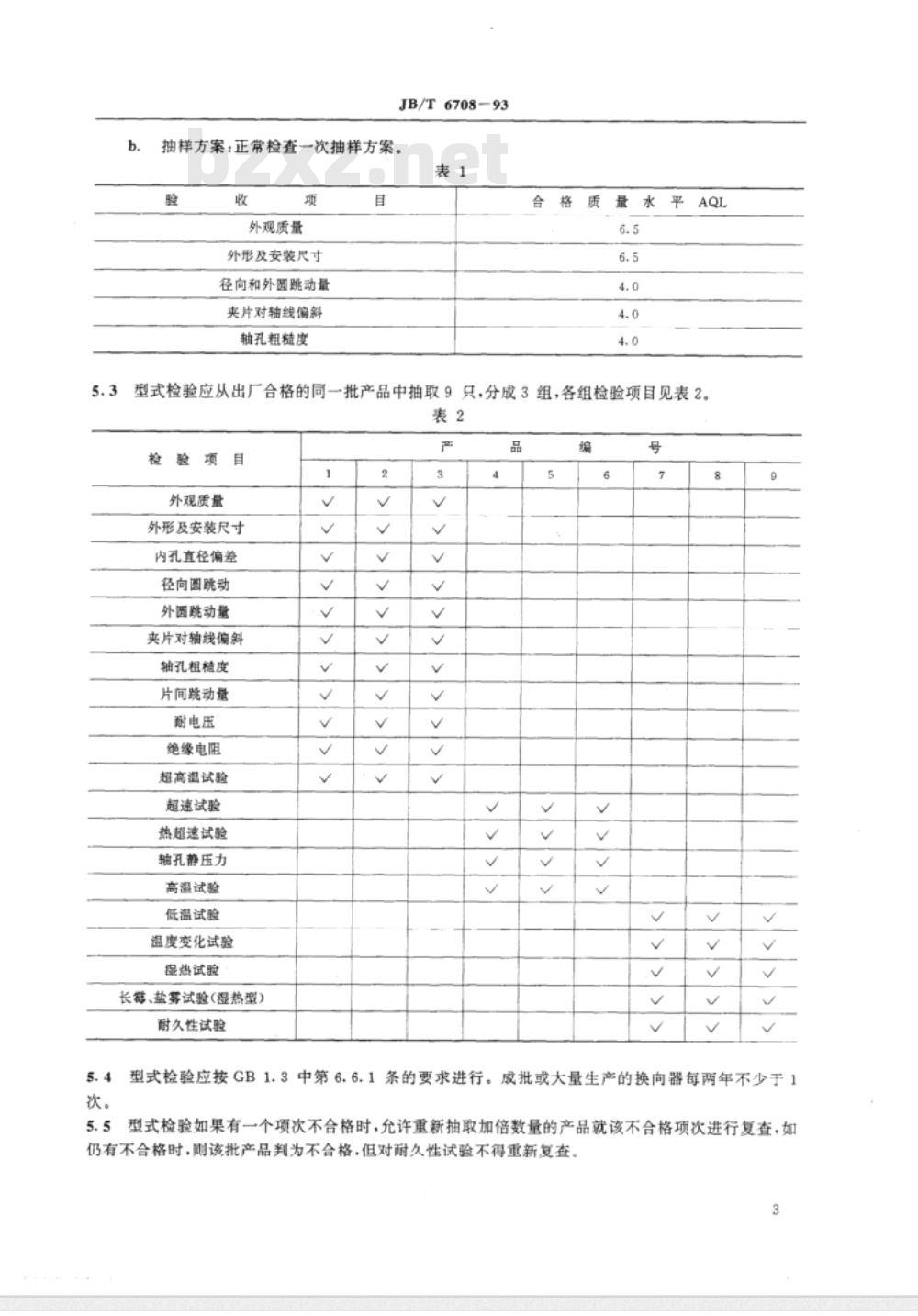

用户可按GB2828的规定验收。验收项目及合格质量水平见表1。5.2
a。一般检查水平：I；
标志、包装、运输及贮存
JB/T6708-93

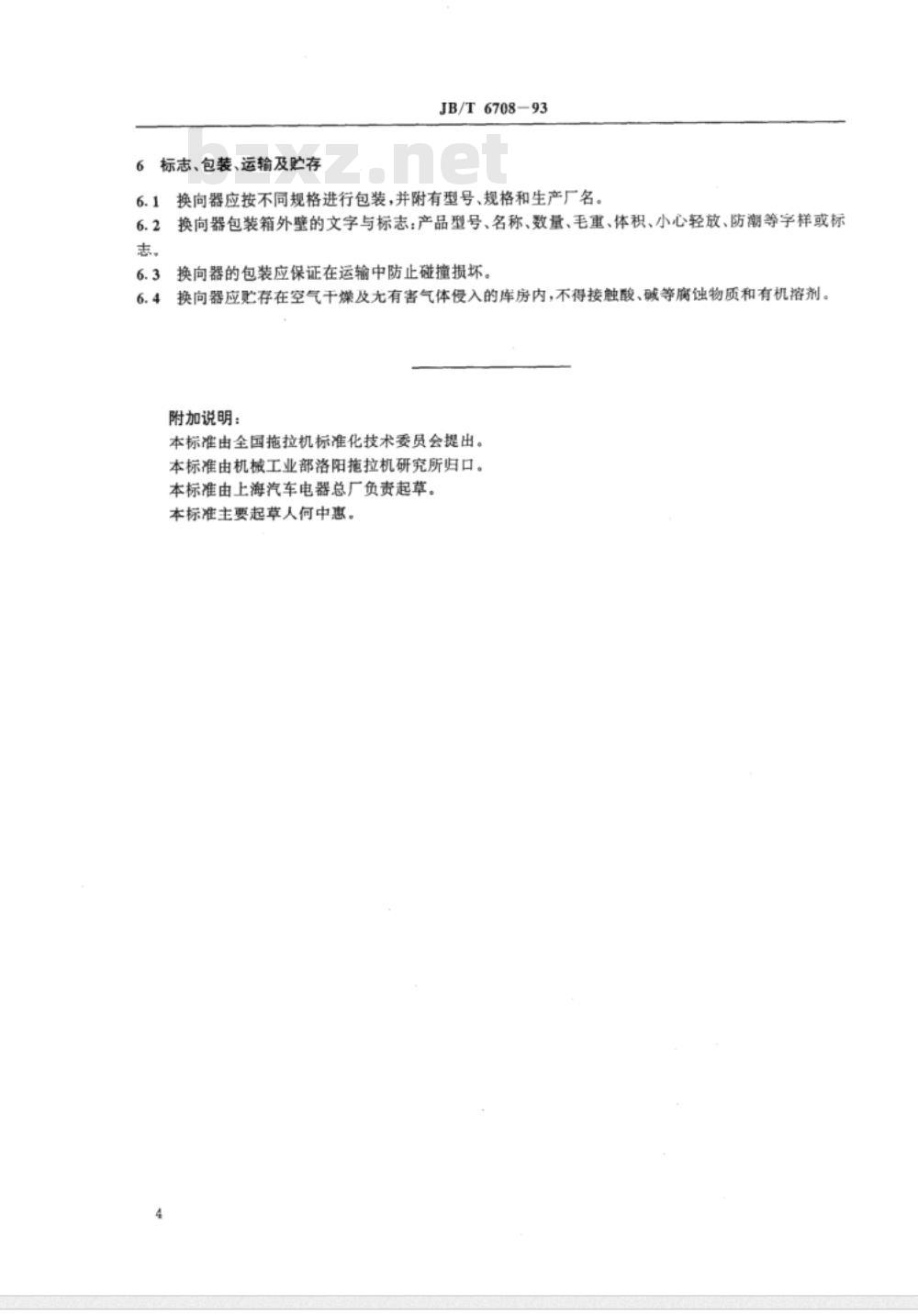

换向器应按不同规格进行包装，并附有型号、规格和生产厂名，换向器包装箱外壁的文字与标志：产品型号、名称、数量、毛重、体积、小心轻放、防潮等字样或标换向器的包装应保证在运输中防止碰撞损坏。换向器应贮存在空气干燥及无有害气体侵入的库房内，不得接触酸、碱等腐蚀物质和有机溶剂。附加说明：
本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口。本标准由上海汽车电器总厂负责起草。本标准主要起草人何中惠。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
