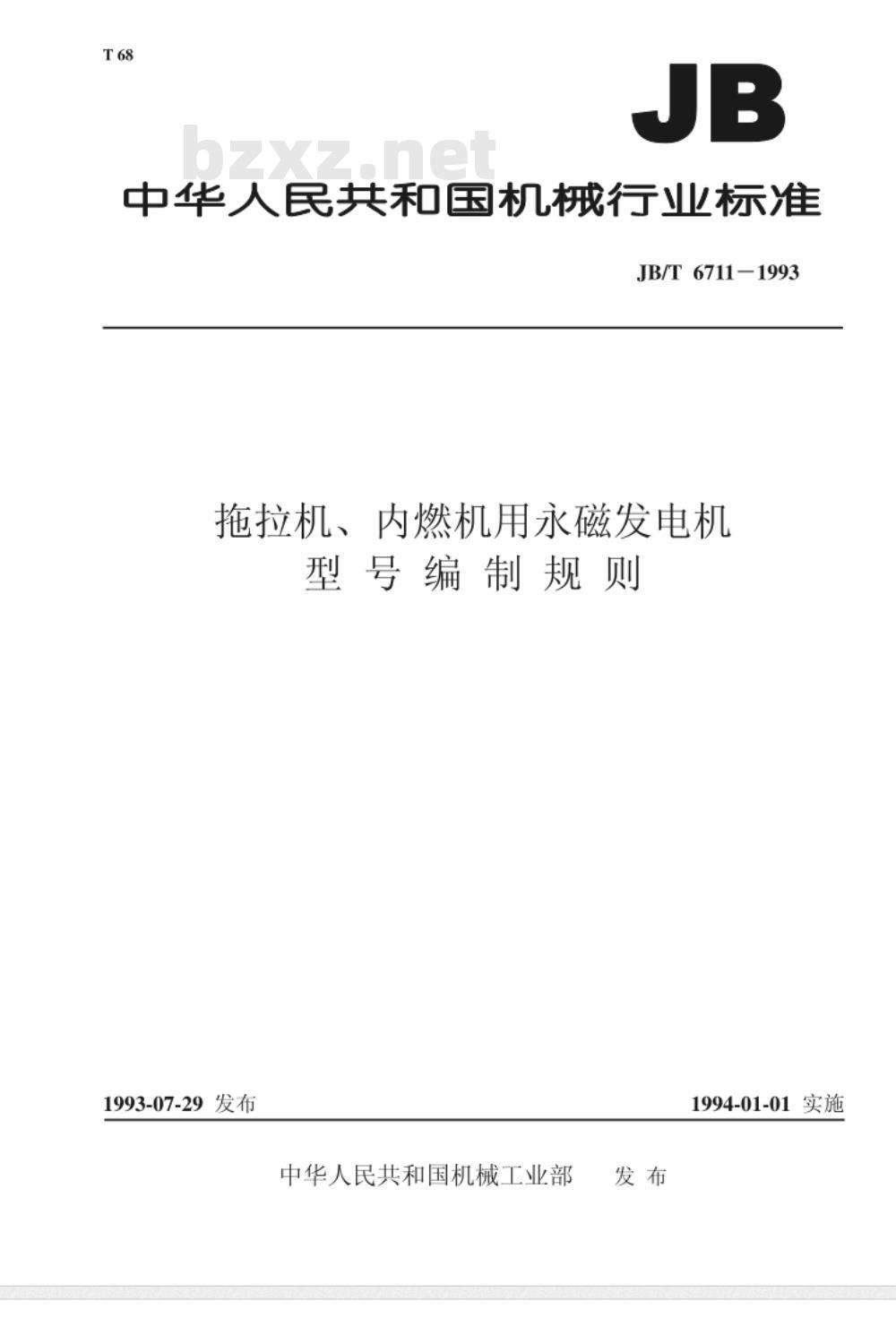

【机械行业标准(JB)】 拖拉机、内燃机用永磁发电机 型号编制规则

中华人民共和国机械行业标准
JB/T 6711-1993
拖拉机、内燃机用永磁发电机
型号编制规则
1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施

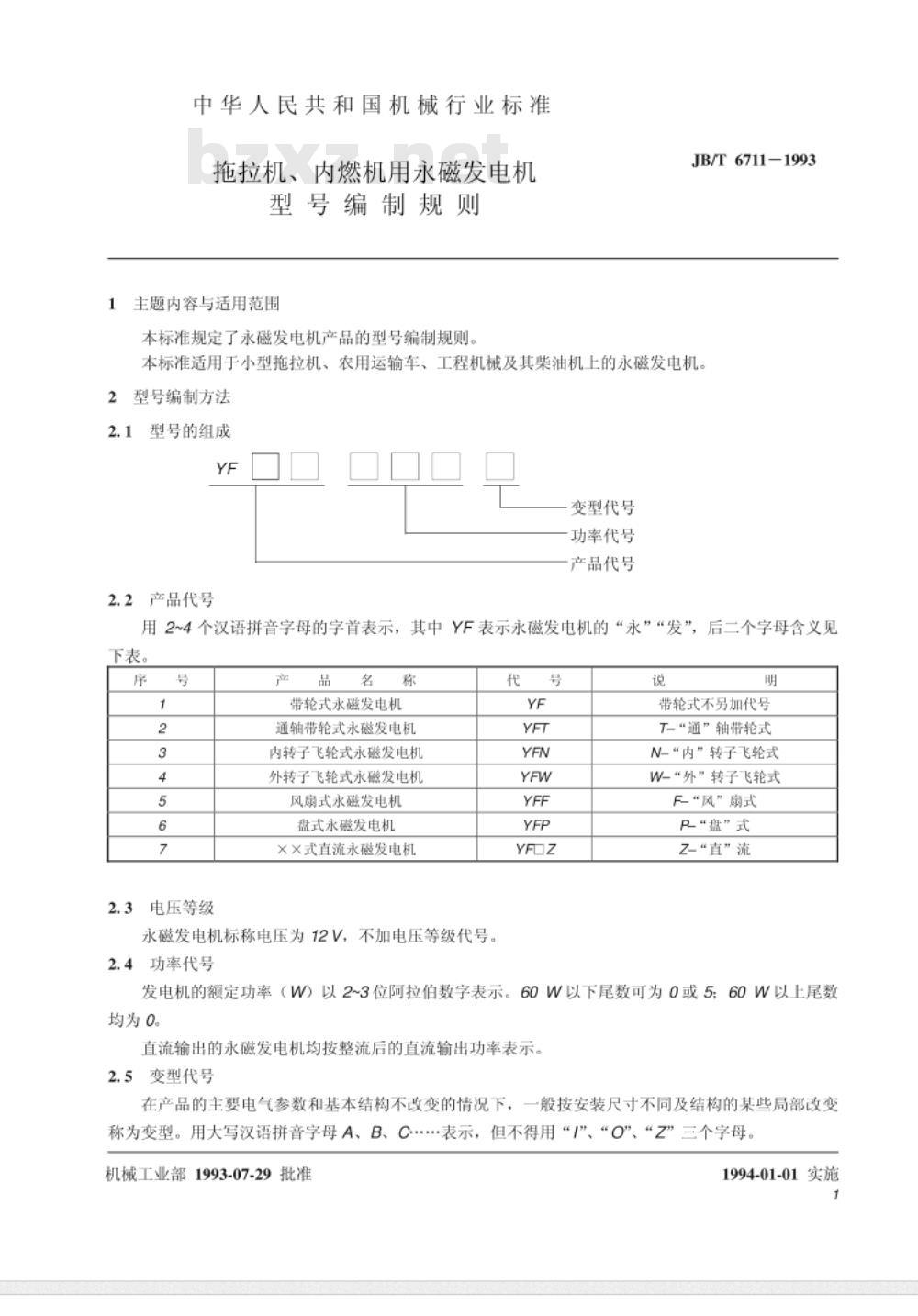

中华人民共和国机械行业标准
拖拉机、内燃机用永磁发电机
型号编制规则
主题内容与适用范围
本标准规定了永磁发电机产品的型号编制规则JB/T6711-1993
本标准适用于小型拖拉机、农用运输车、工程机械及其柴油机上的永磁发电机。型号编制方法
型号的组成
变型代号
功率代号
产品代号
2.2产品代号
用2~4个汉语拼音字母的字首表示，其中YF表示永磁发电机的“永”“发”，后二个字母含义见下表。
电压等级
带轮式永磁发电机
通轴带轮式永磁发电机
内转子飞轮式永磁发电机
外转子飞轮式永磁发电机
风扇式永磁发电机
盘式永磁发电机
XX式直流永磁发电机免费标准bzxz.net
永磁发电机标称电压为12V，不加电压等级代号。2.4功率代号
带轮式不另加代号
T-“通”轴带轮式
N-“内”转子飞轮式
W-“外”转子飞轮式
F_“风”扇式
P“盘”式
z-“直”流
60W以下尾数可为0或5：60W以上尾数发电机的额定功率（W）以2~3位阿拉伯数字表示。均为0。
直流输出的永磁发电机均按整流后的直流输出功率表示。2.5变型代号
在产品的主要电气参数和基本结构不改变的情况下，一般按安装尺寸不同及结构的某些局部改变称为变型。用大写汉语拼音字母A、B、C表示，但不得用“}”、“O\、“Z”三个字母。机械工业部1993-07-29批准
1994-01-01实施

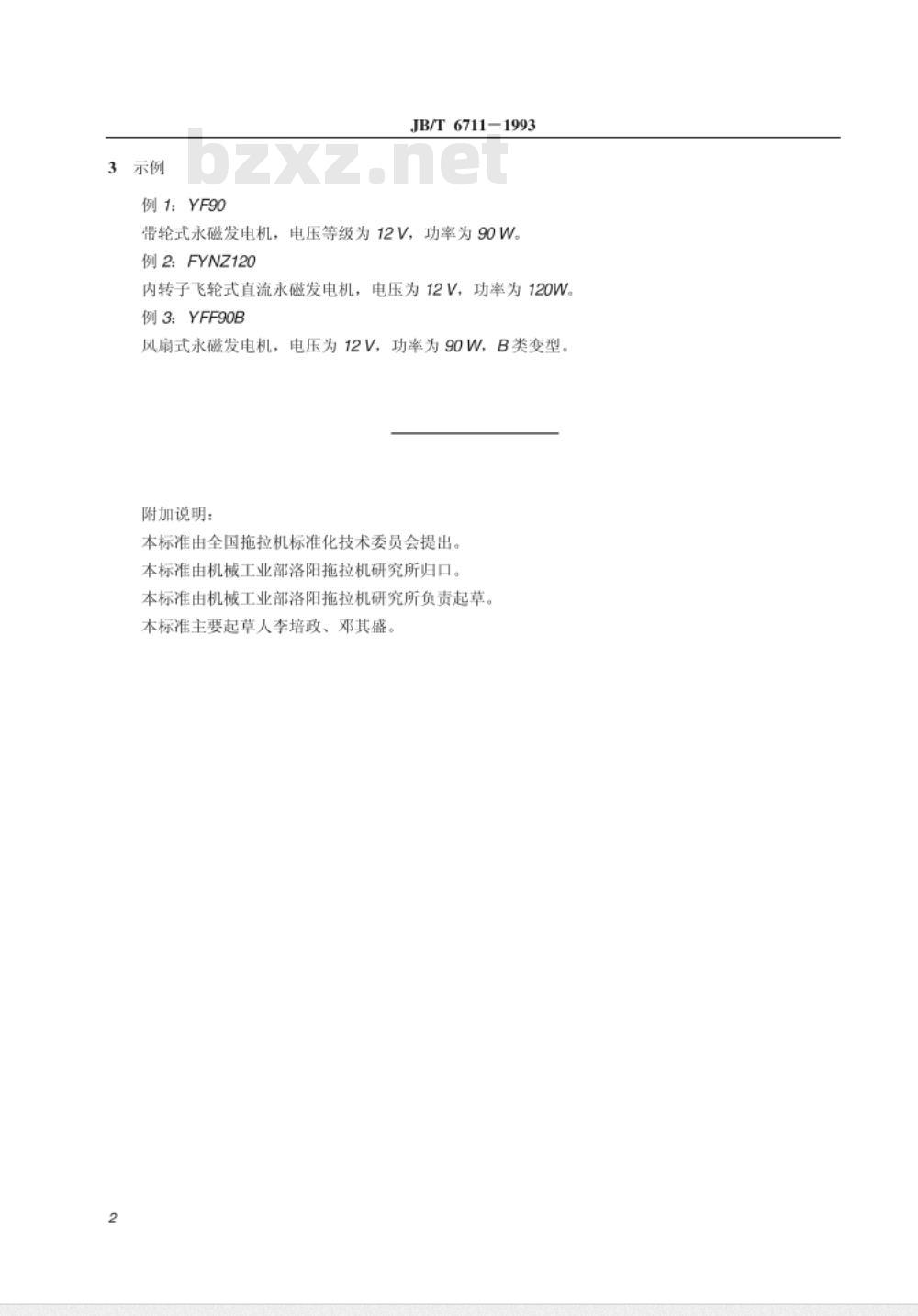

例1：YF90
JB/T6711-1993
带轮式永磁发电机，电压等级为12V，功率为90W。例2：FYNZ120
内转子飞轮式直流永磁发电机，电压为12V，功率为120W。例3：YFF90B
风扇式永磁发电机，电压为12V，功率为90W，B类变型。
附加说明：

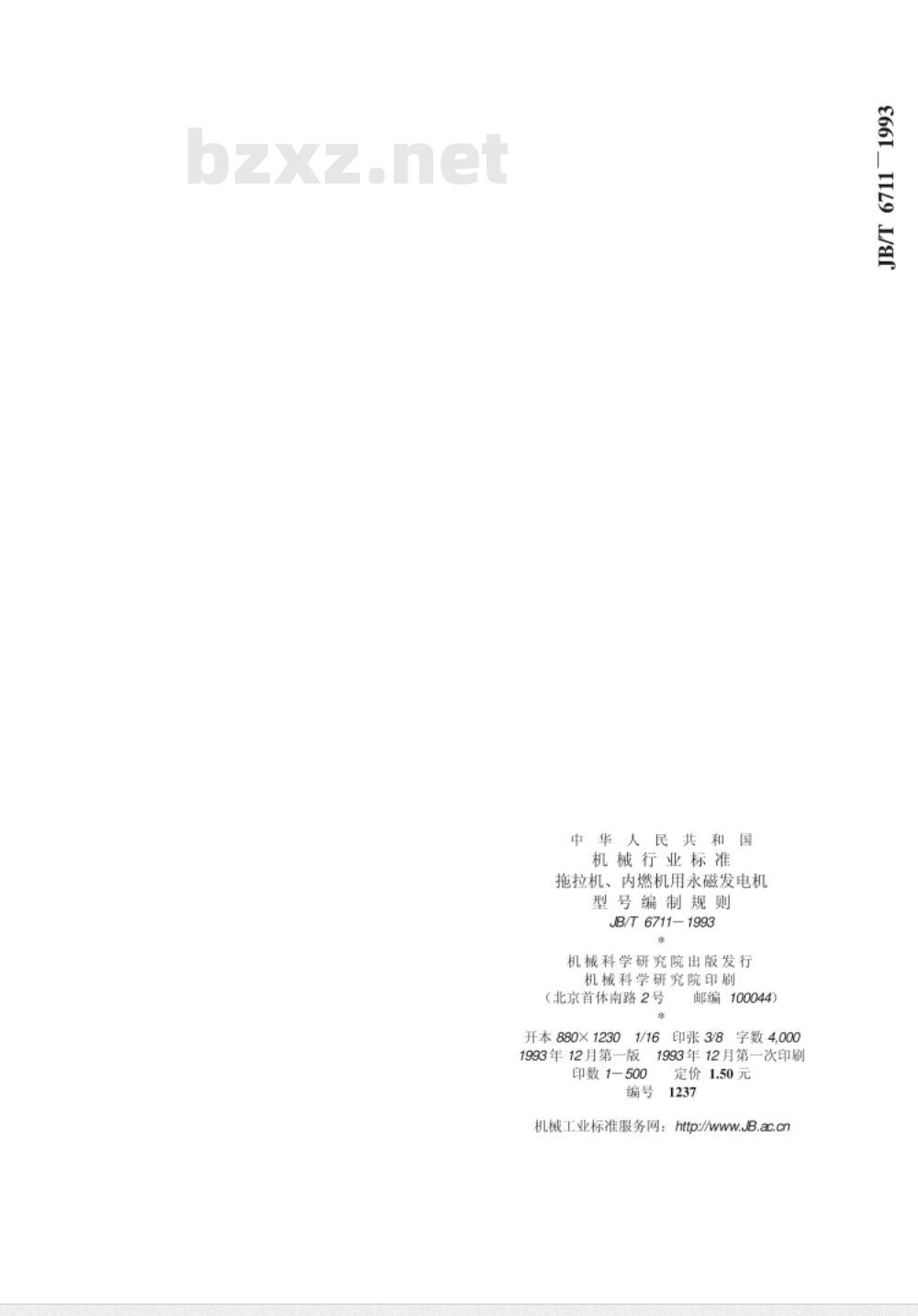

本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口。本标准由机械工业部洛阳拖拉机研究所负责起草。本标准主要起草人李培政、邓其盛，中华人民共和国
机械行业标准
拖拉机、内燃机用永磁发电机
型号编制规则
JB/T67111993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
3字数4,000
开本880X1230
印张3/8
1993年12月第一版
1993年12月第一次印刷
印数1-500
定价1.50元
