【机械行业标准(JB)】 农业拖拉机液压悬挂系统 技术条件

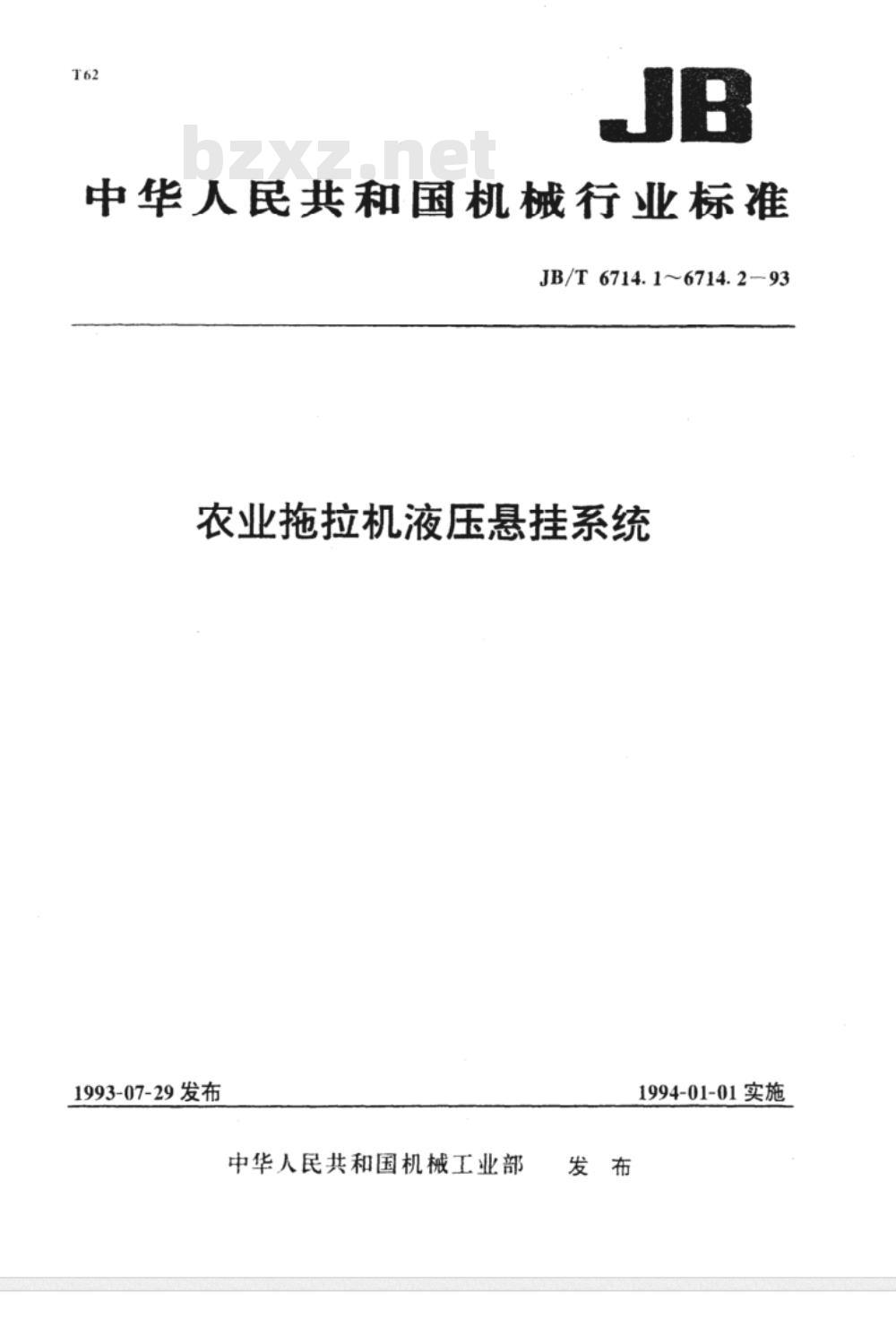

中华人民共和国机械行业标准
JB/T6714.1~6714.293
农业拖拉机液压悬挂系统
1993-07-29发布bzxZ.net
中华人民共和国机械工业部
1994-01-01实施

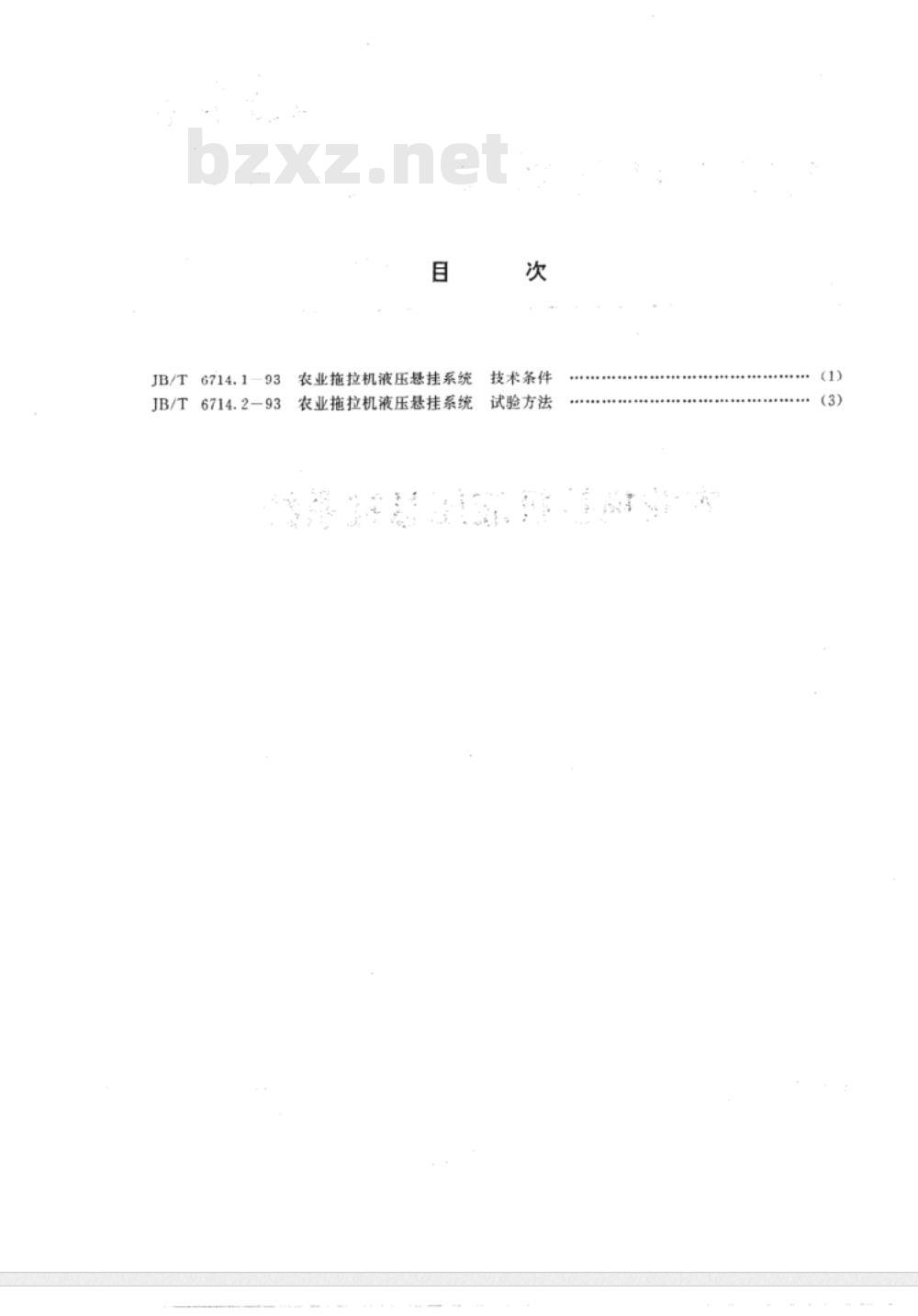

农业拖拉机液压悬挂系统
JB/T6714.193
JB/T6714.2-93
农业拖拉机液压悬挂系统
技术条件
试验方法

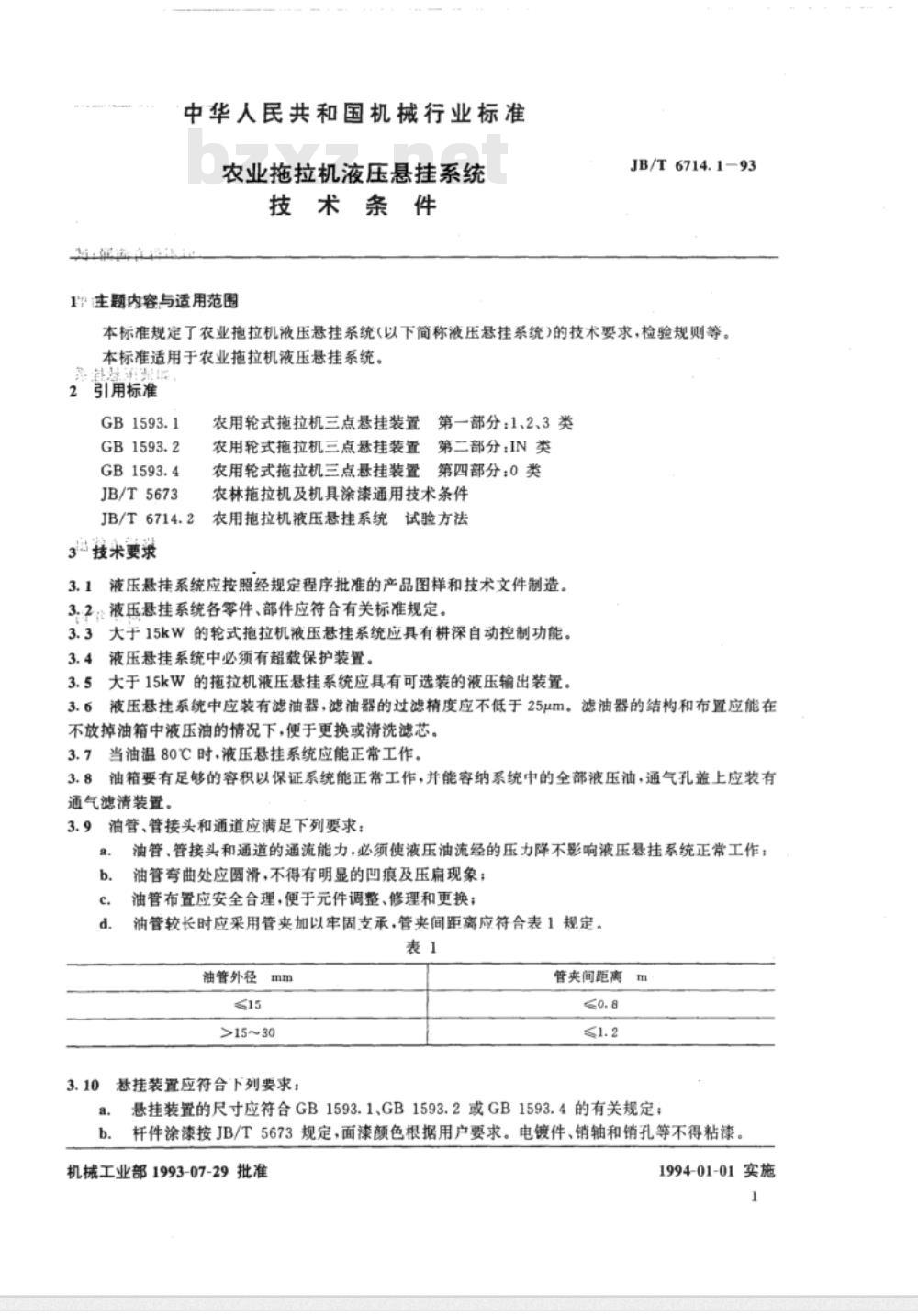

中华人民共和国机械行业标准
农业拖拉机液压悬挂系统
技术条件
理主题内容与适用范围
JB/T 6714.193
本标难规定了农业拖拉机液压悬挂系统(以下简称液压悬挂系统)的技术要求，检验规则等。本标准适用于农业拖拉机液压悬挂系统。
2引用标准
JB/T5673
JB/T6714.2
3-技术要录
农用轮式拖拉机三点悬挂装置第一部分：1、2、3类农用轮式拖拉机三点悬挂装置第二部分：IN类农用轮式拖拉机三点悬挂装置第四部分：0类农林拖拉机及机具涂漆通用技术条件农用拖拉机液压悬挂系统试验方法3.1液压悬挂系统应按照经规定程序批准的产品图样和技术文件制造。3.2：液压悬挂系统各零件、部件应符合有关标准规定。3.3大于15kW的轮式拖拉机液压悬挂系统应具有耕深自动控制功能。3.4液压悬挂系统中必须有超载保护装置。3.5大于15kW的拖拉机液压悬挂系统应具有可选装的液压输出装置。3.6液压悬挂系统中应装有滤油器，滤油器的过滤精度应不低于25μm。滤油器的结构和布置应能在不放掉油箱中液压油的情况下，便于更换或清洗滤芯。3.7当油温80℃时液压悬挂系统应能正常工作。3.8油箱要有足够的容积以保证系统能正常工作，并能容纳系统中的全部液压油，通气孔盖上应装有通气滤清装置。
油管、管接头和通道应满足下列要求：a
油管、管接头和通道的通流能力，必须使液压油流经的压力降不影响液压悬挂系统正常工作；油管弯曲处应圆滑，不得有明显的凹痕及压扁现象；油管布置应安全合理，便于元件调整、修理和更换；油管较长时应采用管夹加以牢固支承，管夹间距离应符合表1规定。表1
油管外径
>15~30
悬挂装置应符合下列要求：
管夹间距离m
悬挂装置的尺寸应符合GB1593.1、GB1593.2或GB1593.4的有关规定；杆件涂漆按JB/T5673规定，面漆颜色根据用户要求。电镀件、销轴和销孔等不得粘漆。机械工业部1993-07-29批准
1994-01-01实施

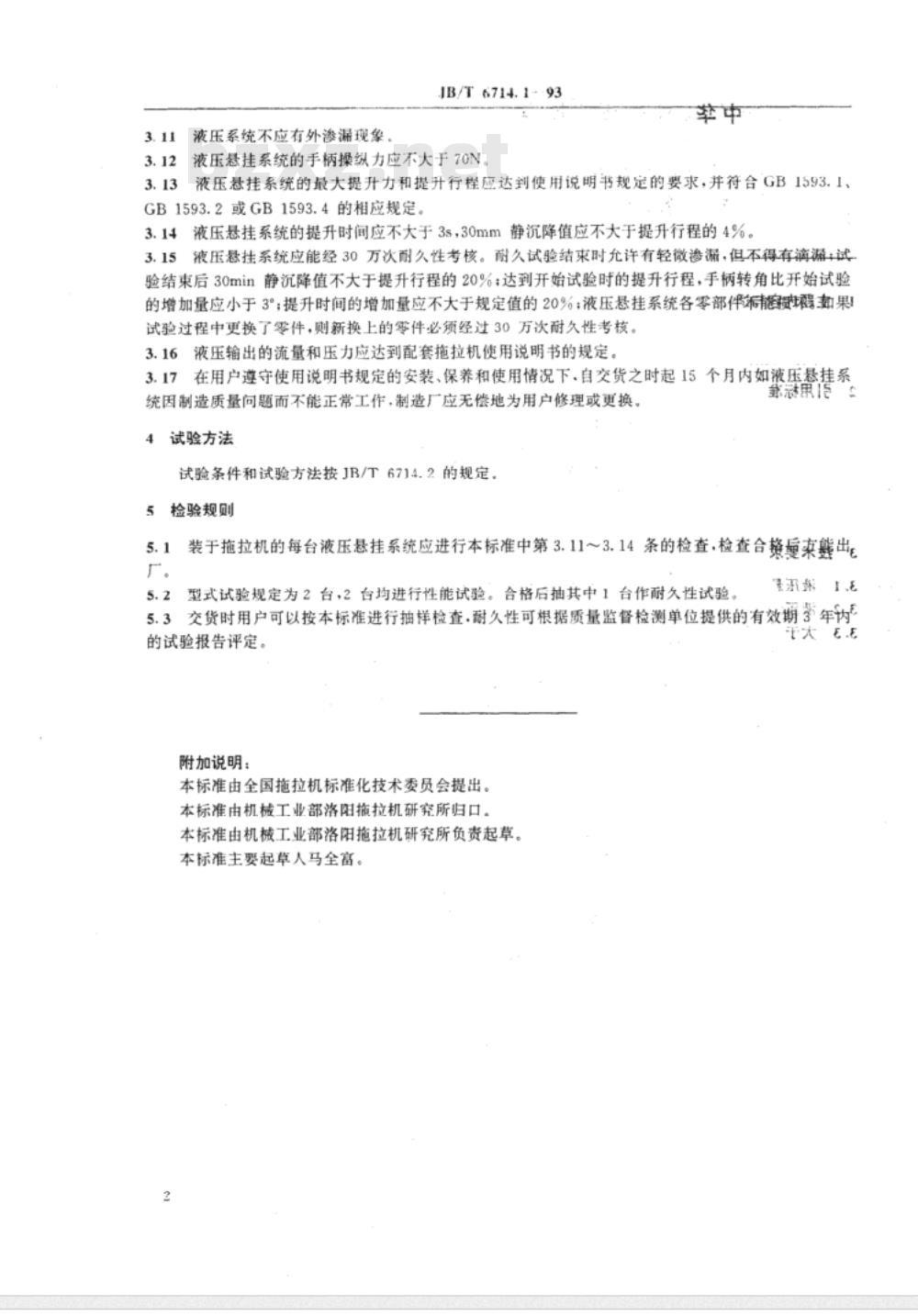

液压系统不应有外渗漏现象、
JB/T 6714.1--93
3.12液压悬挂系统的手柄操纵力应不大于70N。举中
3.13液压悬挂系统的最大提升力和提升行程应达到使用说明书规定的要求，并符合GB1593.1、GB1593.2或GB1593.4的相应规定。3.14液压悬挂系统的提升时间应不大于3s，30mm静沉降值应不大于提升行程的4%。3.15液压悬挂系统应能经30万次耐久性考核。耐久试验结束时允许有轻微渗漏，但不得有滴漏；试验结束后30min静沉降值不大于提升行程的20%；达到开始试验时的提升行程，手柄转角比开始试验的增加量应小于3°；提升时间的增加量应不大于规定值的20%；液压悬挂系统各零部伴数果试验过程中更换了零件，则新换上的零件必须经过30万次耐久性考核。3.16液压输出的流量和压力应达到配套拖拉机使用说明书的规定。3.17在用户遵守使用说明书规定的安装、保养和使用情况下.自交货之时起15个月内如液压悬挂系彩果卡
统因制造质量问题而不能正常工作，制造厂应无偿地为用户修理或更换。试验方法
试验条件和试验方法按JB/T6714.2的规定、5检验规则
装于拖拉机的每台液压悬挂系统应进行本标准中第3.11～3.14条的检查.检查合束熊出量添果1毛
型式试验规定为2台，2台均进行性能试验。合格后抽其中1台作耐久性试验5.2
5.3交货时用户可以按本标准进行抽样检查.耐久性可根据质量监督检测单位提供的有效期等年内的试验报告评定。
附加说明：
本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口。本标准由机械工业部洛阳拖拉机研究所负责起草。本标准主要起草人马全富。
