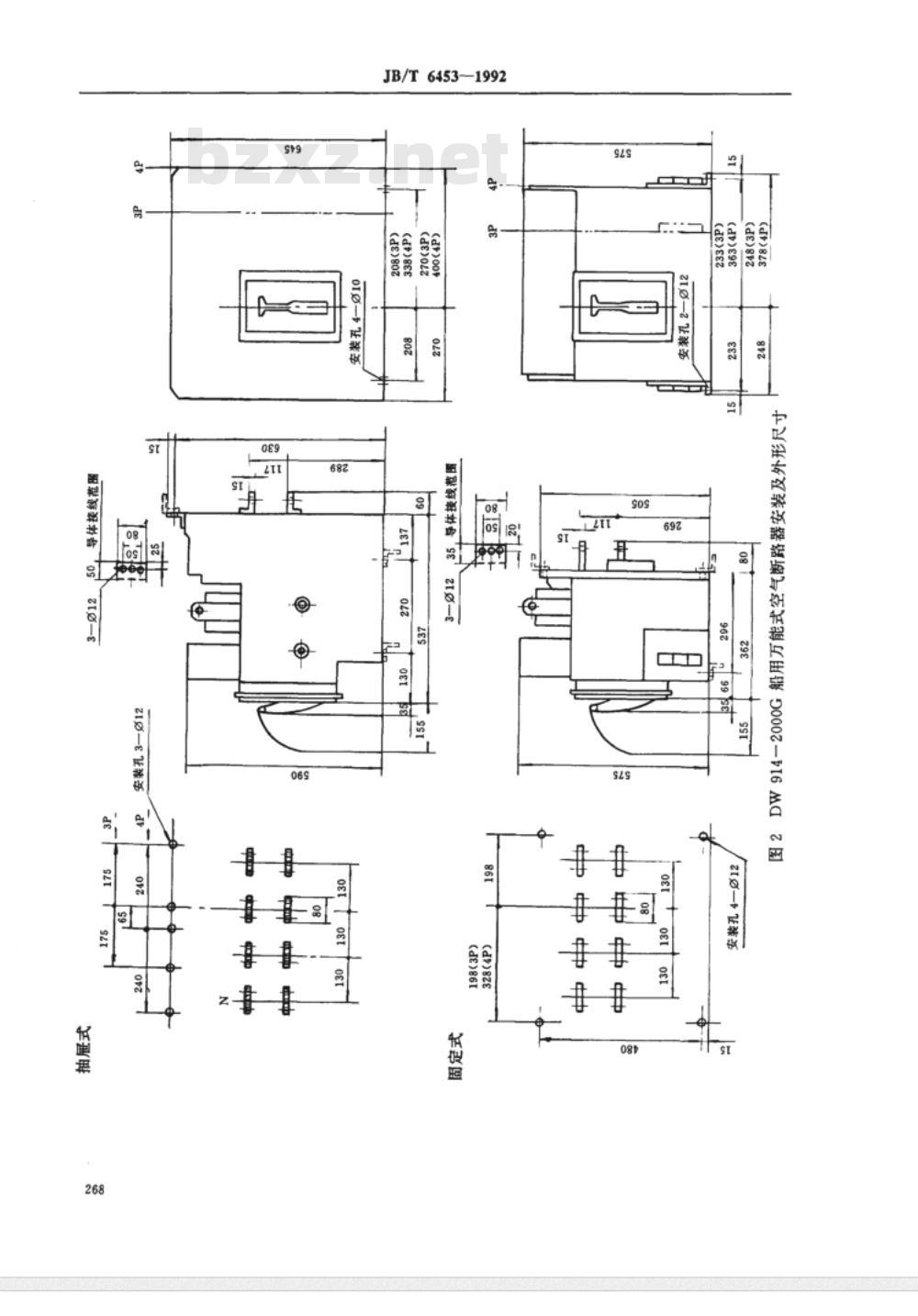

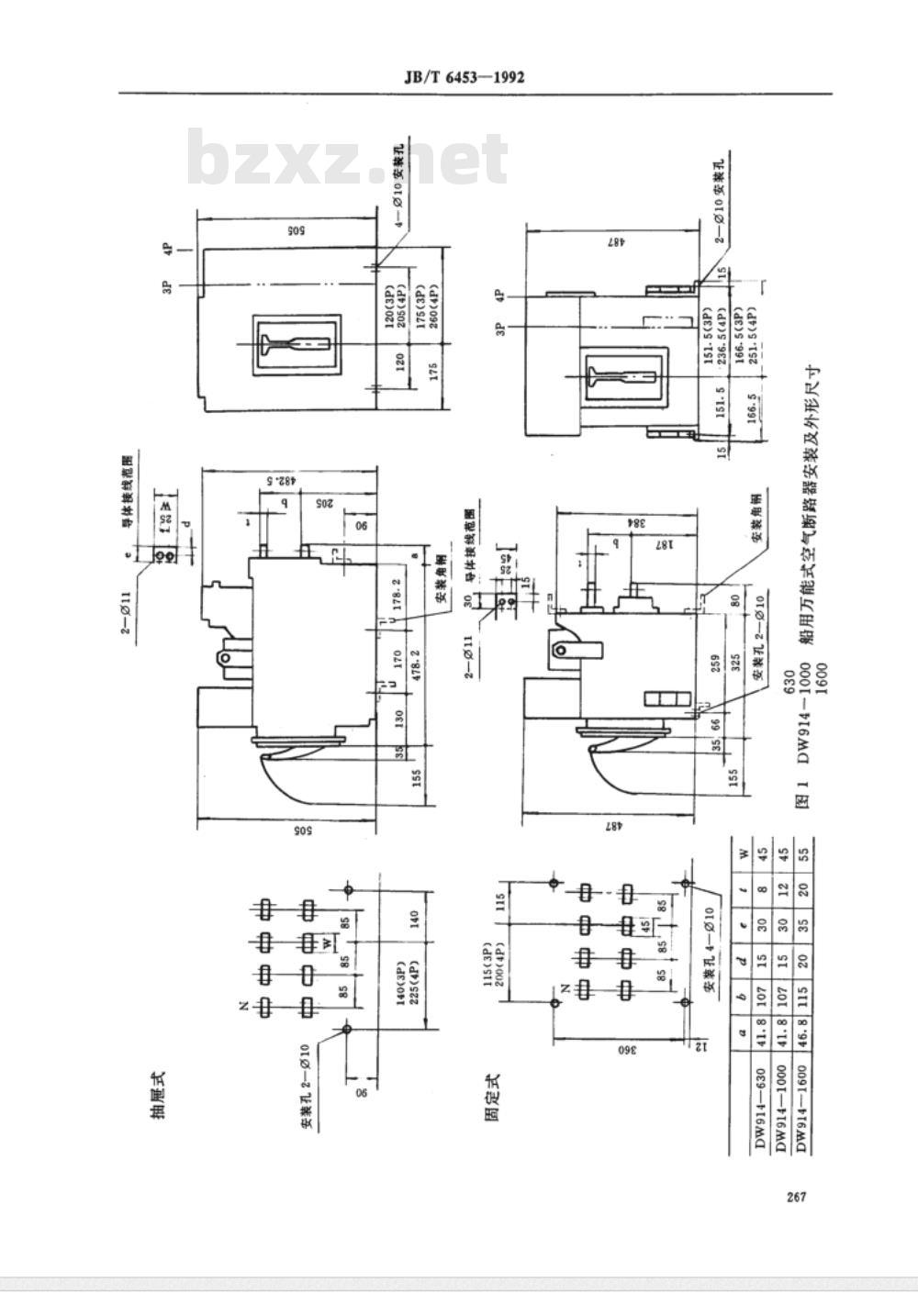

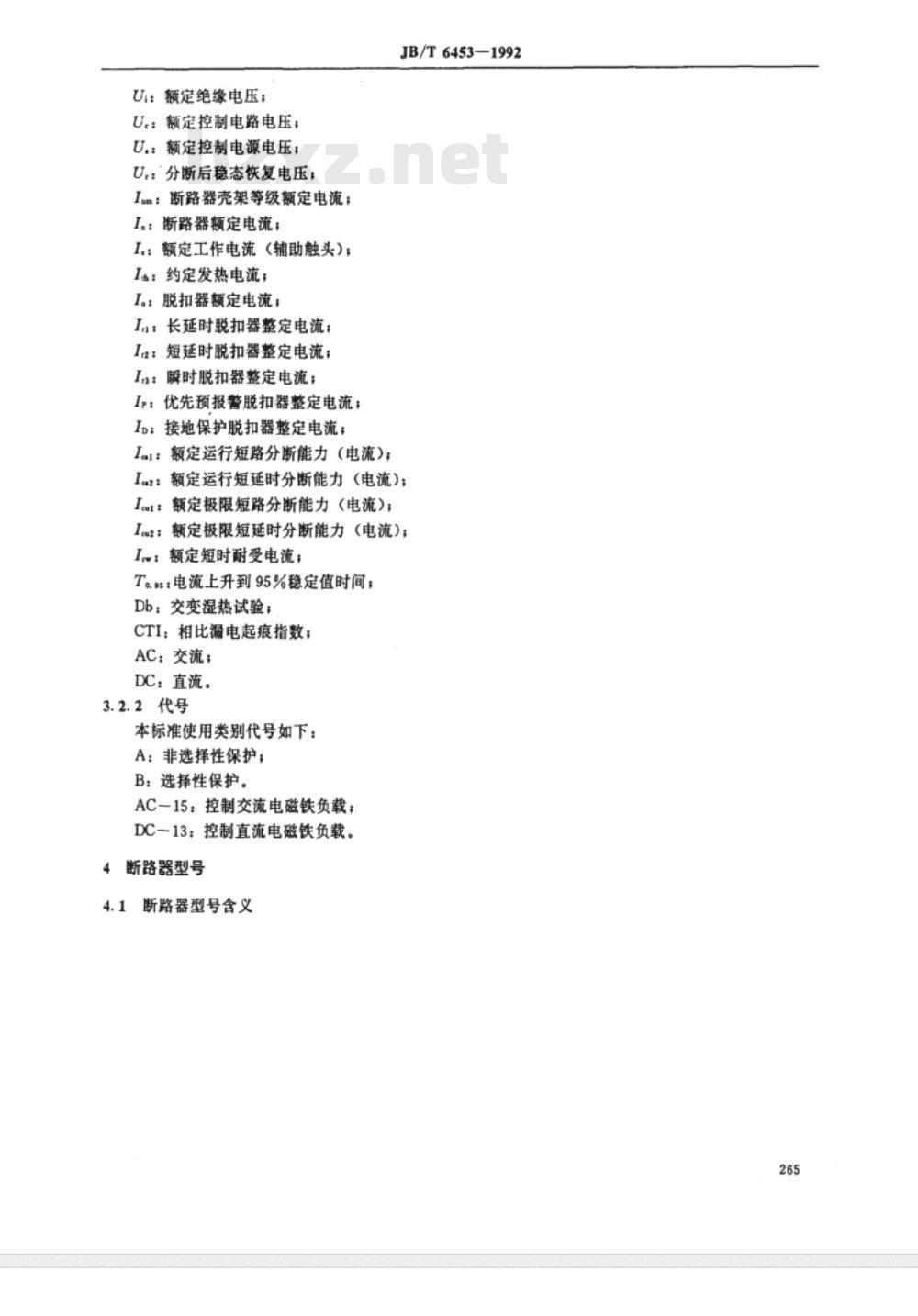

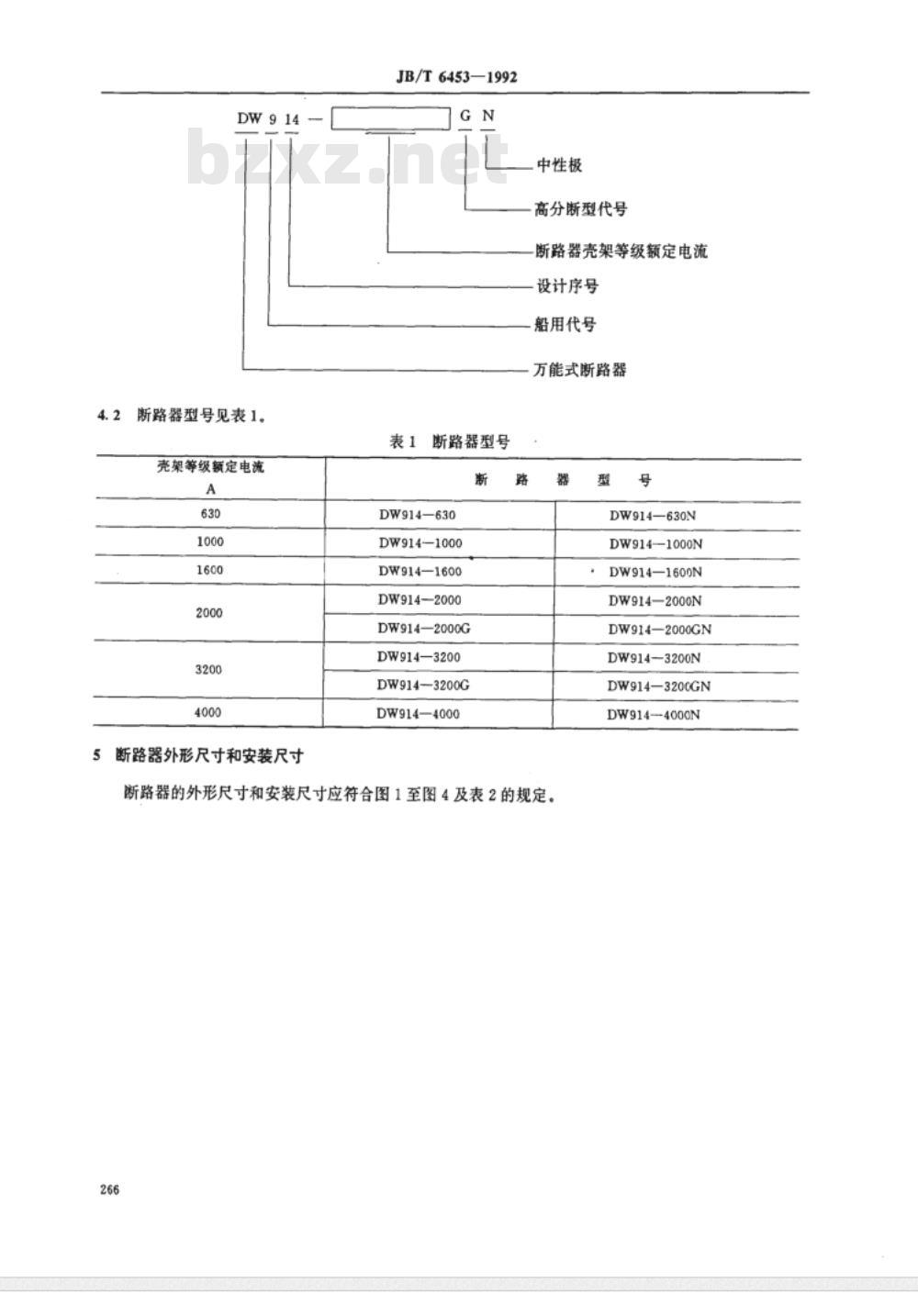

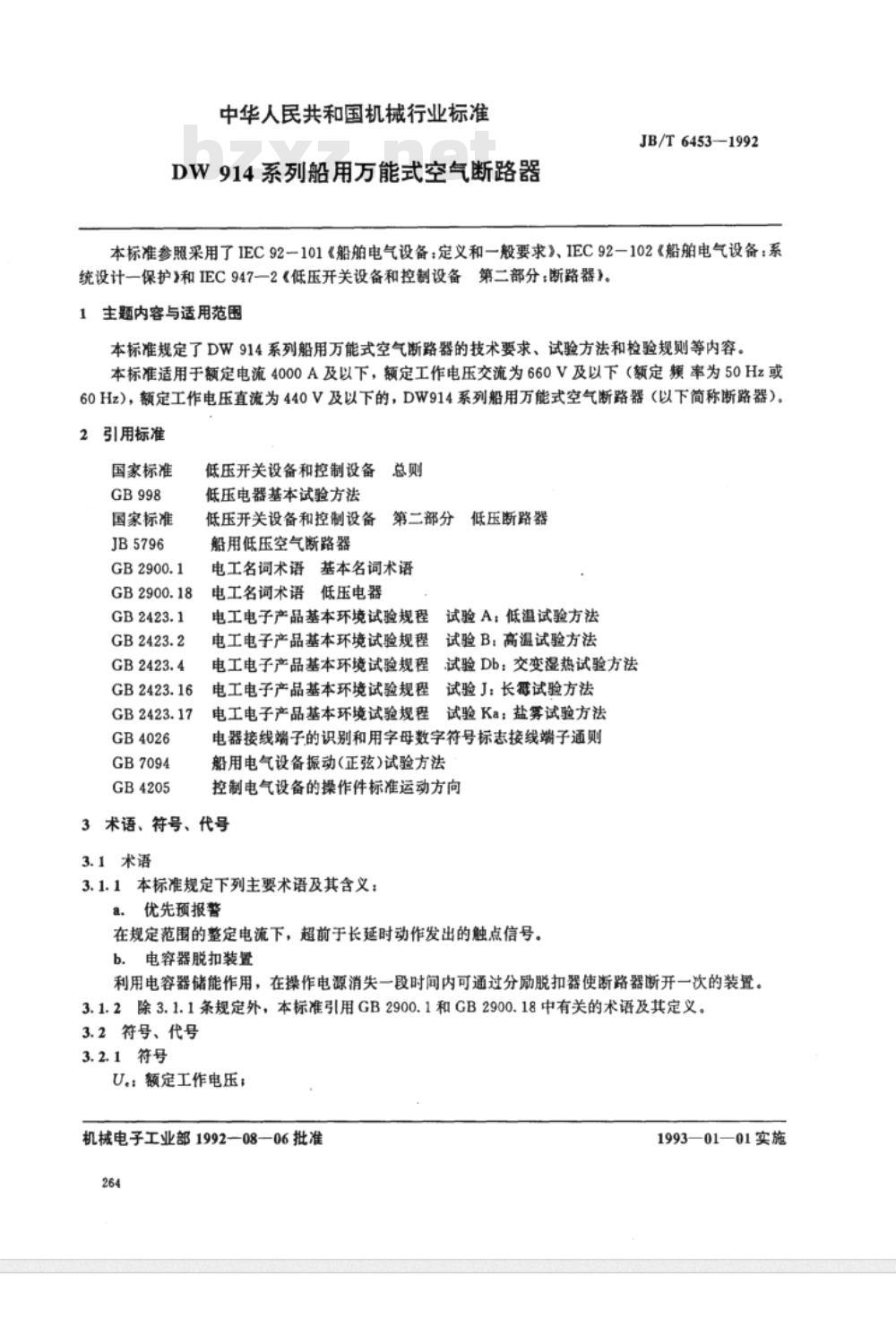

中华人民共和国机械行业标准 DW914系列船用万能式空气断路器 JB/T6453-1992 本标准参照采用了IEC92一101《船舶电气设备：定义和一般要求》、IEC92一102《船舶电气设备：系统设计一保护》和IEC947一2《低压开关设备和控制设备第二部分：断路器》。 1 主题内容与适用范围 本标准规定了DW914系列船用万能式空气断路器的技术要求、试验方法和检验规则等内容。本标准适用于额定电流4000A及以下，额定工作电压交流660V及以下（额定频率为50Hz或60Hz），额定工作电压直流440V及以下的DW914系列船用万能式空气断路器（以下简称断路器）。 2 引用标准 国家标准： - GB998 低压开关设备和控制设备总则 - GB5796 低压电器基本试验方法 - GB2900.1 电工名词术语基本名词术语 - GB2900.18 电工名词术语低压电器 - GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 - GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 - GB2423.4 试验Db：交变湿热试验方法 - GB2423.16 电工电子产品基本环境试验规程试验J：长霉试验方法 - GB4026 电器接线端子的识别和用字母数字符号标志接线端子通则 - GB7094 船用电气设备振动（正弦）试验方法 3 术语、符号、代号 3.1 术语 3.1.1 本标准规定下列主要术语及其含义： - 优先预报警：在规定范围的整定电流下，超前于长延时动作发出的触点信号。 - 电容器脱扣装置：利用电容器储能作用，在操作电源消失一段时间内可通过分励脱扣器使断路器断开一次的装置。 3.1.2 除3.1.1条规定外，本标准引用GB2900.1和GB2900.18中有关的术语及其定义。 3.2 符号、代号 3.2.1 符号： - U：额定工作电压 - Ui：额定绝缘电压 - Uo：额定控制电路电压 - Uc：额定控制电源电压 - Uds：分断后稳态恢复电压 - I：断路器壳架等级额定电流 - I1：断路器额定电流 - I2：额定工作电流（辅助触头） - Ia：约定发热电流 - In：长延时脱扣器整定电流 - Is：瞬时脱扣器整定电流 - Ip：优先预报警脱扣器整定电流 3.2.2 代号： - A：非选择性保护 - B：选择性保护 - AC-15：控制交流电磁铁负载 - DC-13：控制直流电磁铁负载 4 断路器型号 断路器型号含义： - DW914系列断路器的型号见表1。 - 断路器外形尺寸和安装尺寸应符合图1至图4及表2的规定。 表1：DW914系列断路器型号 - DW914-630 - DW914-1000 - DW914-1600 - DW914-2000 - DW914-3200 - DW914-4000 断路器的外形尺寸和安装尺寸应符合图1至图4及表2的规定。
