【机械行业标准(JB)】 电力液压推动器基本技术要求

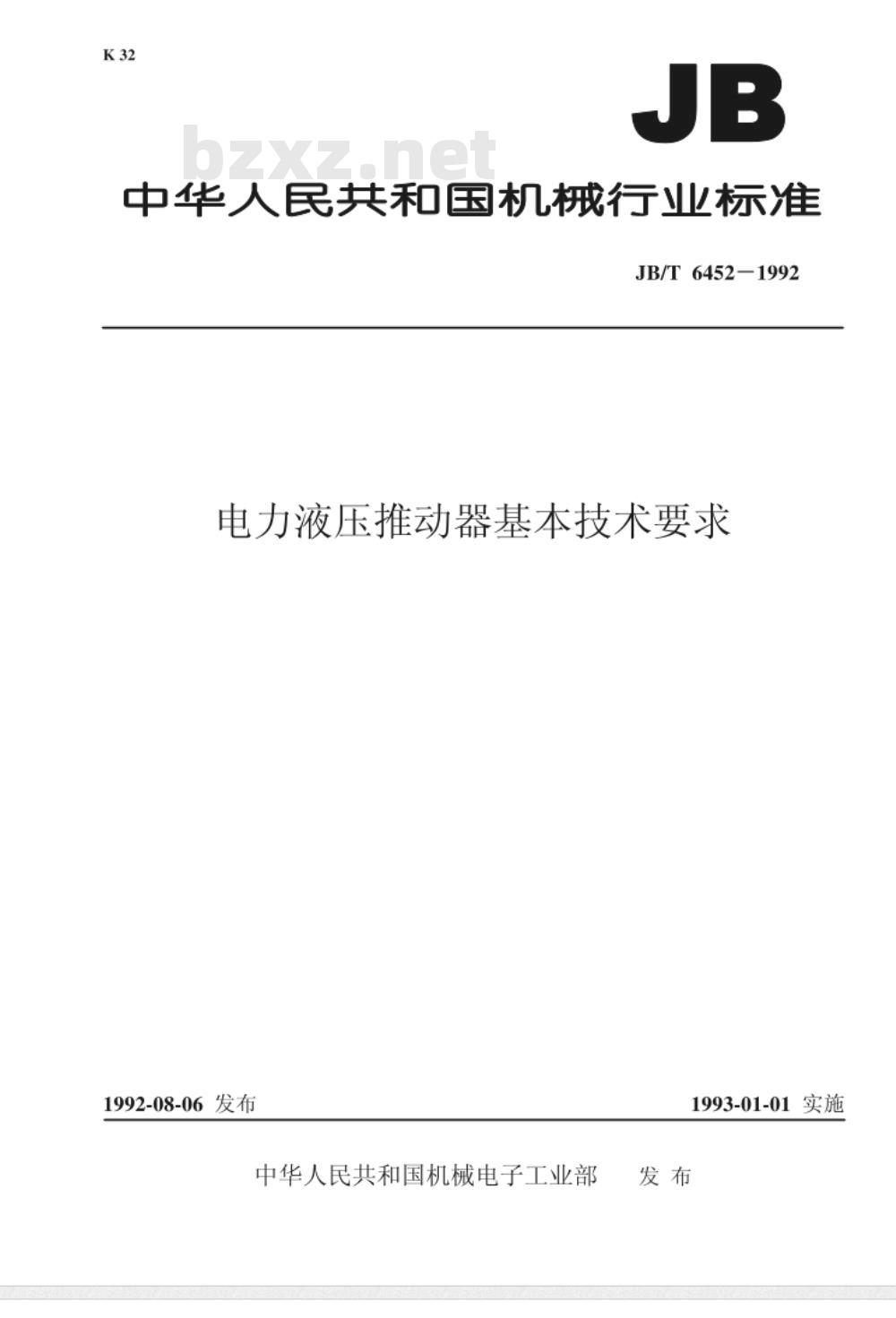

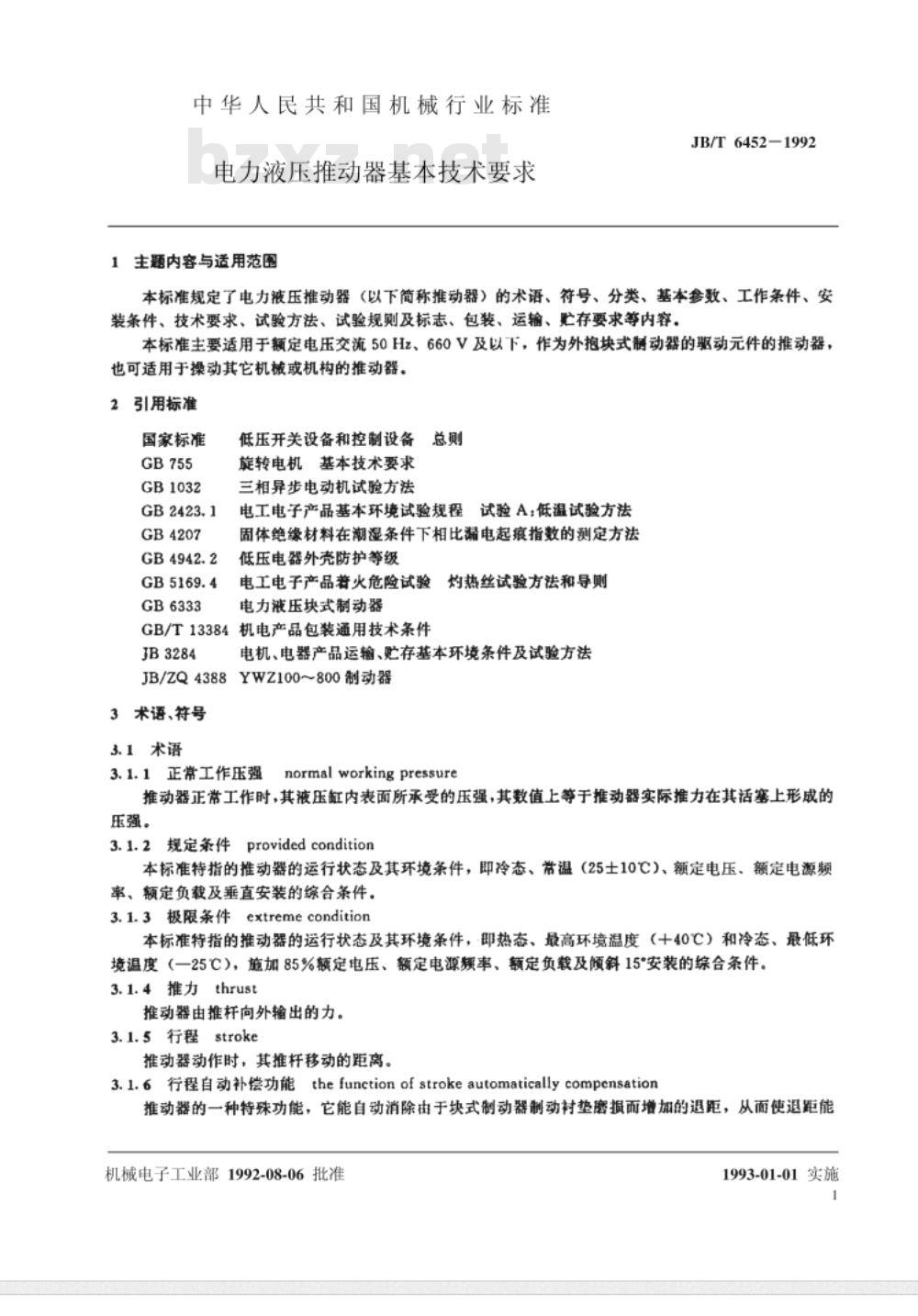

中华人民共和国机械行业标准 JB/T 6452-1992 电力液压推动器基本技术要求 本标准规定了电力液压推动器（以下简称推动器）的术语、符号、分类、基本参数、工作条件、安装条件、技术要求、试验方法、试验规则及标志、包装、运输、贮存要求等内容。本标准主要适用于额定电压交流50Hz、660V及以下，作为外抱块式制动器的驱动元件的推动器，也可适用于操动其它机械或机构的推动器。 2 引用标准 国家标准： - GB755 低压开关设备和控制设备 - GB1032 旋转电机基本技术要求 - GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 - GB4207 固体绝缘材料在潮湿条件下的漏电起痕指数测定方法 - GB4942.2 低压电器外壳防护等级 - GB5169.4 电工电子产品若火危险试验 - GB6333 电力液压块式制动器 3 术语、符号 3.1 术语 - 3.1.1 正常工作压强：推动器正常工作时，液压缸内表面所承受的压强，等于推动器实际推力在活塞上形成的压强。 - 3.1.2 规定条件：本标准特指的推动器的运行状态及其环境条件，即冷态、带温（25士10°C）、额定电压、额定电源频率、额定负载及垂直安装的综合条件。 - 3.1.3 极限条件：本标准特指的推动器的运行状态及其环境条件，即热态、最高环境温度（40°C）和冷态、最低环境温度（-25°C），施加85%额定电压、额定电源频率、额定负载及倾斜15°安装的综合条件。 - 3.1.4 推力：推动器由推杆向外输出的力。 - 3.1.5 行程：推动器动作时，推杆移动的距离。 - 3.1.6 行程自动补偿功能：推动器能自动消除由于块式制动器制动衬垫磨损而增加的退距，从而保持恒定。 - 3.1.7 负载：施加在推动器推杆上并与推力方向相反的力。 - 3.1.8 起始位置：推动器垂直安装且不接通电源时，推杆在外力或自重作用下所处的最低位置。 - 3.1.9 起动（上升）时间：从推动器接通电源瞬间起到推杆运动某一行程所需的时间。 - 3.1.10 复位（下降）时间：从推动器切断电源瞬间起到推杆复位某一行程所需的时间。 - 3.1.11 最大推力：在规定条件下，推动器能够达到额定工作行程的最大推力值。 - 3.1.12 负重法：推动器在垂直安装条件下，施加负载模拟机械负载的试验方法。 - 3.1.13 操作循环：从推动器通电瞬间起，经过起动、保持和断电复位，直到下一次通电瞬间前的这一段动作过程称为一个操作循环。 3.2 符号 - AC：交流 - U：定绝缘电压 - Fmax：最大推力 - Ca：恒定湿热试验等级 - IP：外壳防护等级 4 产品分类 4.1 推动器型式 - 按电动机所处介质划分，分为油浸式和空气式。 - 按输出推力的推杆数划分，分为单杆式和双杆式。 4.2 推动器的型号及其含义 推动器的型号包括额定行程代号、派生功能代号、额定推力代号、设计代号等。 5 基本参数 5.1 电源 推动器的额定工作电压为AC三相380V或660V，电源额定频率为50Hz。 5.2 额定绝缘电压 推动器的额定绝缘电压U。
