【机械行业标准(JB)】 制动电磁铁通用技术要求

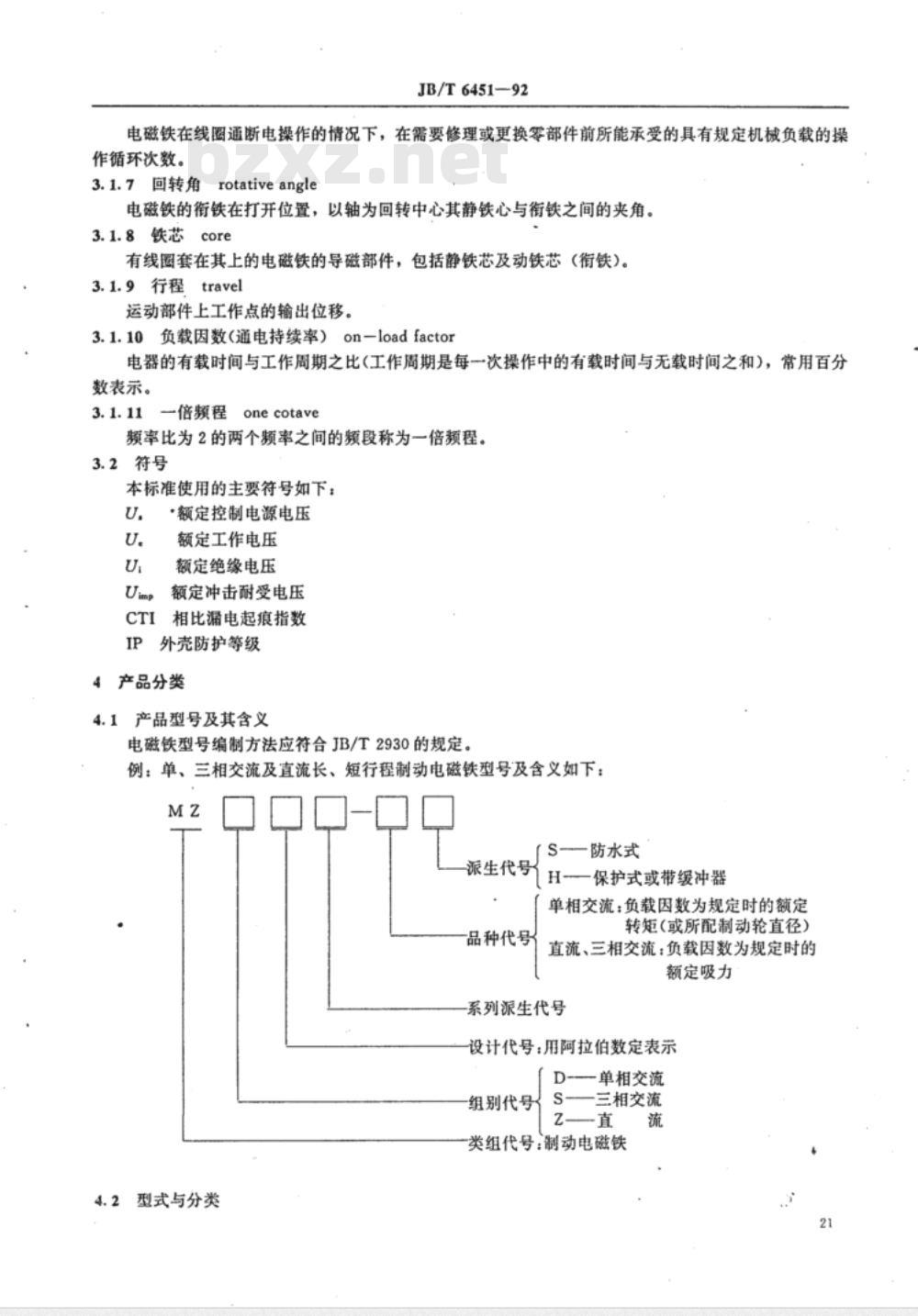

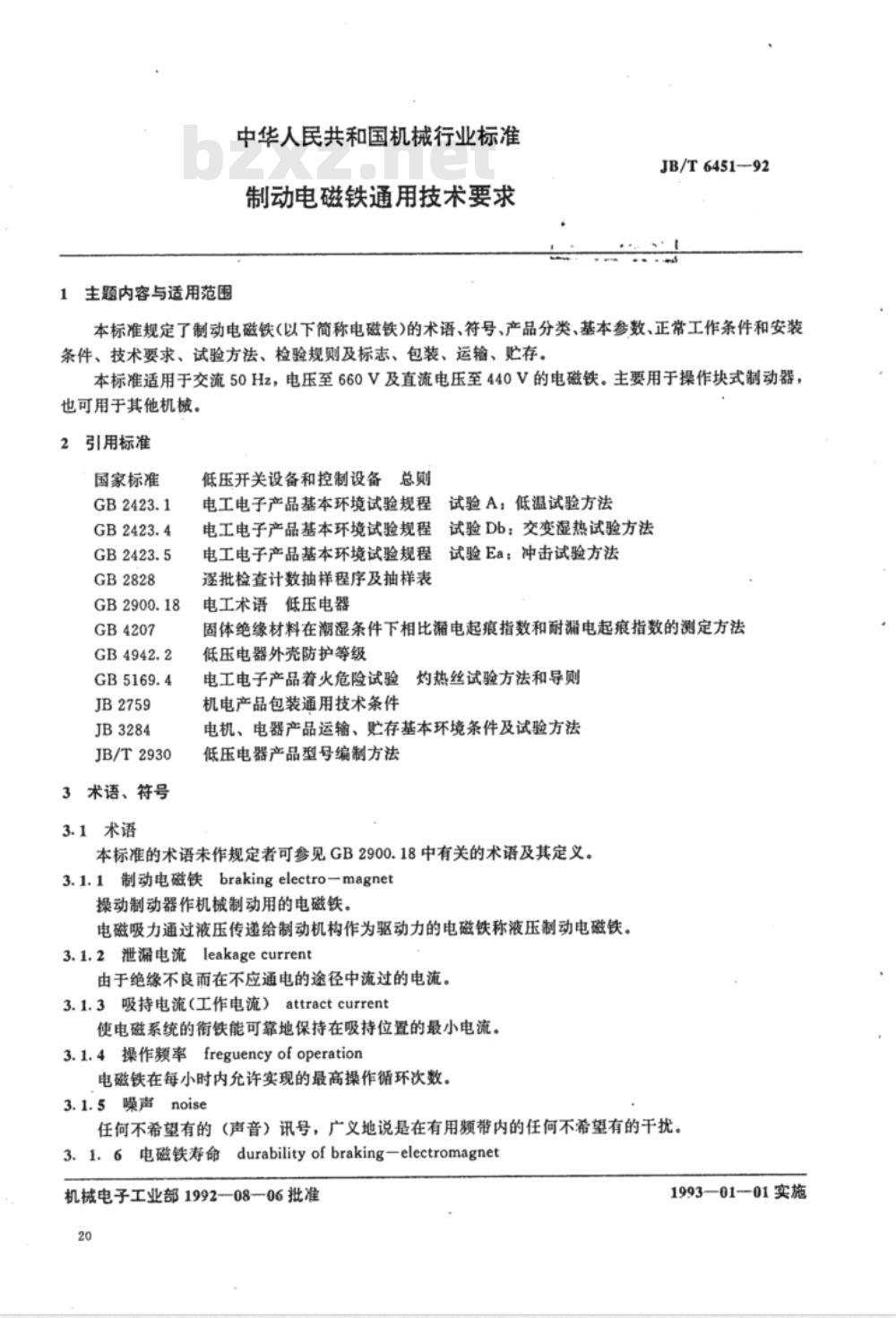

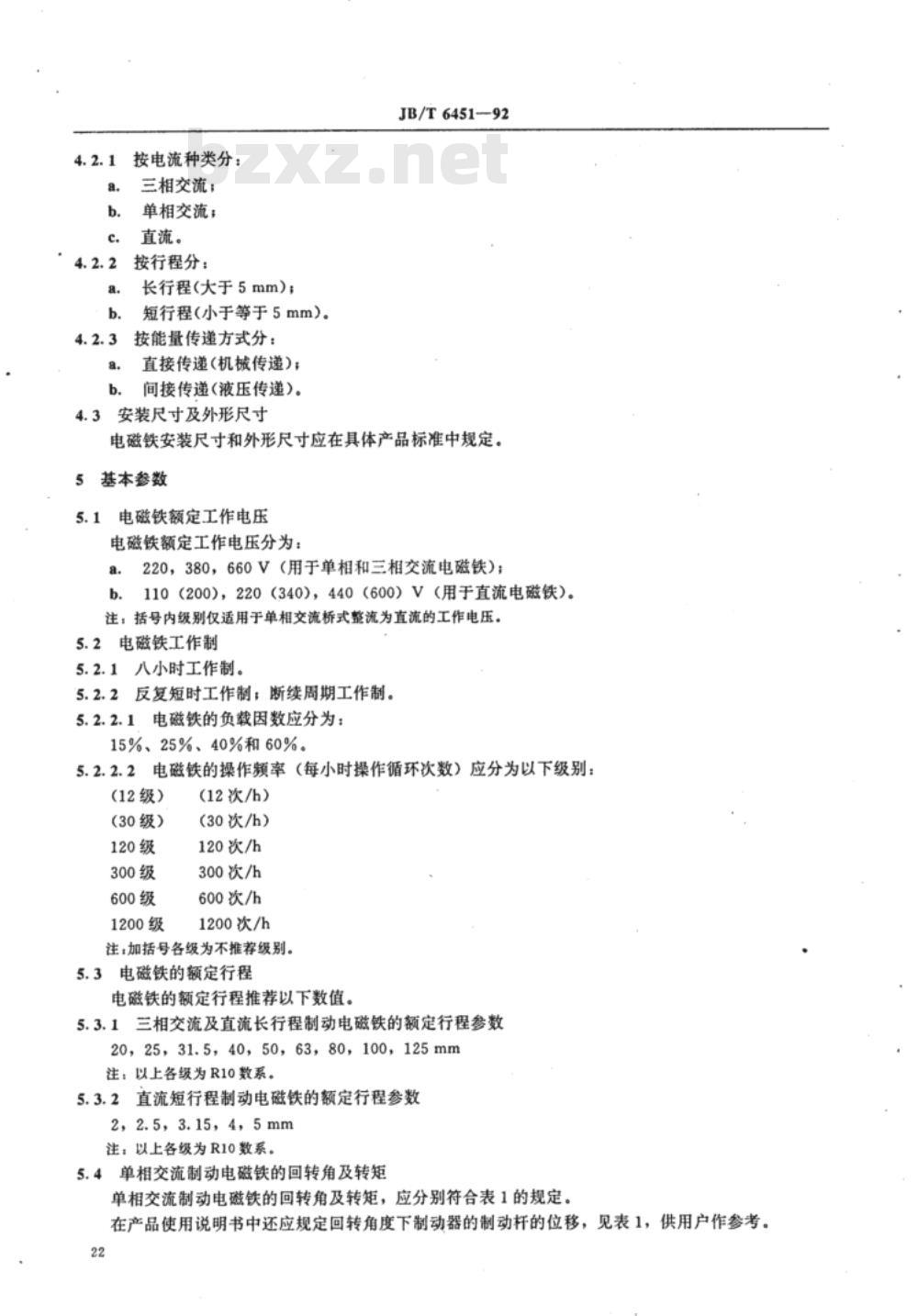

中华人民共和国机械行业标准 制动电磁铁通用技术要求 JB/T6451-92 1 主题内容与适用范围 本标准规定了制动电磁铁（以下简称电磁铁）的术语、符号、产品分类、基本参数、正常工作条件和安装条件、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于交流50Hz，电压至660V及直流电压至440V的电磁铁。主要用于操作块式制动器，也可用于其他机械。 2 引用标准 国家标准 GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 GB2423.4 交变湿热试验方法 GB2423.5 冲击试验方法 GB2828 计数抽样程序及抽样表 GB2900.18 电工术语 GB4207 电气产品外壳防护等级 GB4942.2 电磁铁外壳防护等级 GB5169.4 电工电子产品着火危险试验 JB2759 低压电器试验方法 JB3284 电气设备包装要求 JB/T2930 电磁铁分类方法 3 术语、符号 3.1 术语 3.1.1 制动电磁铁：操动制动器作机械制动用的电磁铁。电磁吸力通过液压传递给制动机构的电磁铁称为液压制动电磁铁。 3.1.2 泄漏电流：由于绝缘不良而在不应通电的途径中流过的电流。 3.1.3 吸持电流（工作电流）：使电磁系统的衔铁能可靠地保持在吸持位置的最小电流。 3.1.4 操作频率：电磁铁在每小时内允许实现的最高操作循环次数。 3.1.5 噪声：任何不希望有的（声音）讯号，广义地说是在有用颁带内的任何不希望有的干扰。 3.1.6 电磁铁寿命：电磁铁在线圈通断电操作的情况下，在需要修理或更换零部件前所能承受的具有规定机械负载的操作循环次数。 3.1.7 回转角：电磁铁的衔铁在打开位置，以轴为回转中心，其静铁心与衔铁之间的夹角。 3.1.8 铁芯：有线圆套在其上的电磁铁的导磁部件，包括静铁芯及动铁芯（衔铁）。 3.1.9 行程：运动部件上工作点的输出位移。 3.1.10 负载因数（通电持续率）：电器的有载时间与工作周期之比。 3.1.11 一倍频程：频率比为2的两个频率之间的频段称为一倍频程。 3.2 符号 本标准使用的主要符号如下： U. 额定控制电源电压 U 额定工作电压 Uimp 额定冲击耐受电压 CTI 相比漏电起痕指数 IP 外壳防护等级 4 产品分类 4.1 产品型号及其含义 电磁铁型号编制方法应符合JB/T2930的规定。单、三相交流及直流长、短行程制动电磁铁型号及含义如下： 4.2 型式与分类 4.2.1 按电流种类分： a. 三相交流 b. 单相交流 c. 直流 4.2.2 按行程分： a. 长行程（大于5mm） b. 短行程（小于等于5mm） 4.2.3 按能量传递方式分： a. 直接传递（机械传递） b. 间接传递（液压传递） 4.3 安装尺寸及外形尺寸 电磁铁安装尺寸和外形尺寸应在具体产品标准中规定。 5 基本参数 5.1 电磁铁额定工作电压： 220，380，660V（用于单相和三相交流电磁铁）； 110（200），220（340），440（600）V（用于直流电磁铁）。 5.2 电磁铁工作制 5.2.1 八小时工作制。 5.2.2 反复短时工作制；断续周期工作制。 电磁铁的负载因数
