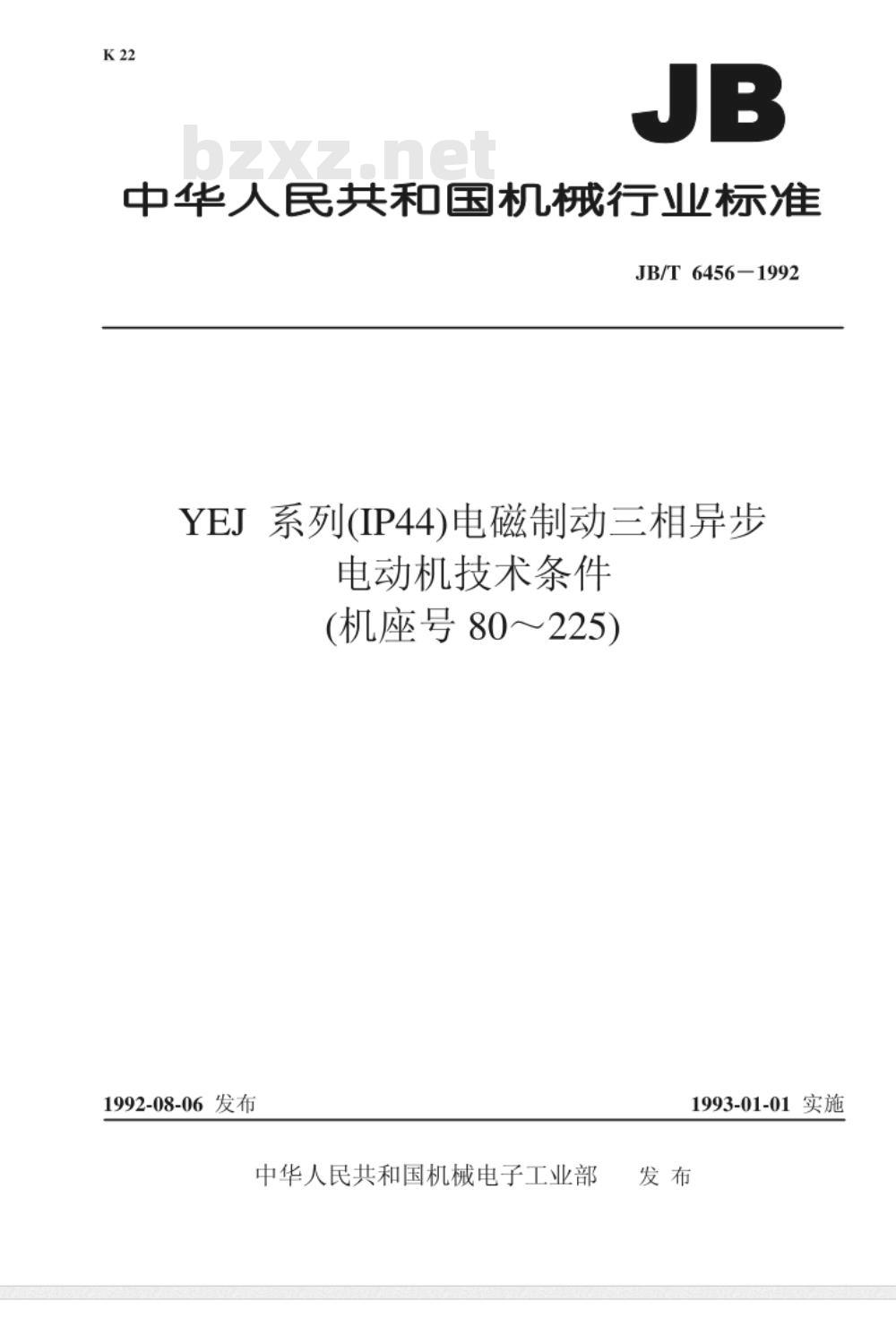

【机械行业标准(JB)】 YEJ 系列(IP44)电磁制动三相异步电动机 技术条件(机座号80～225)

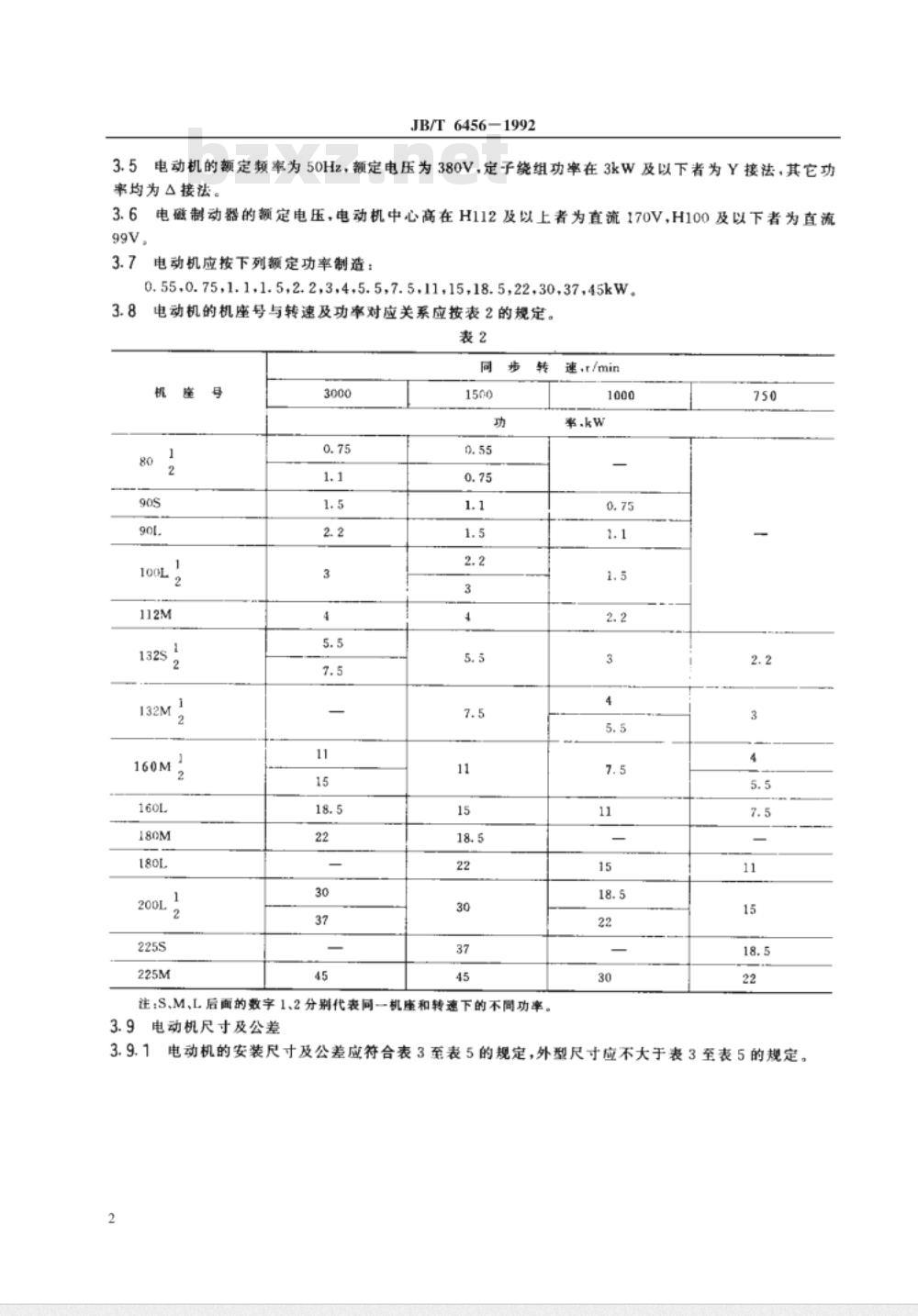

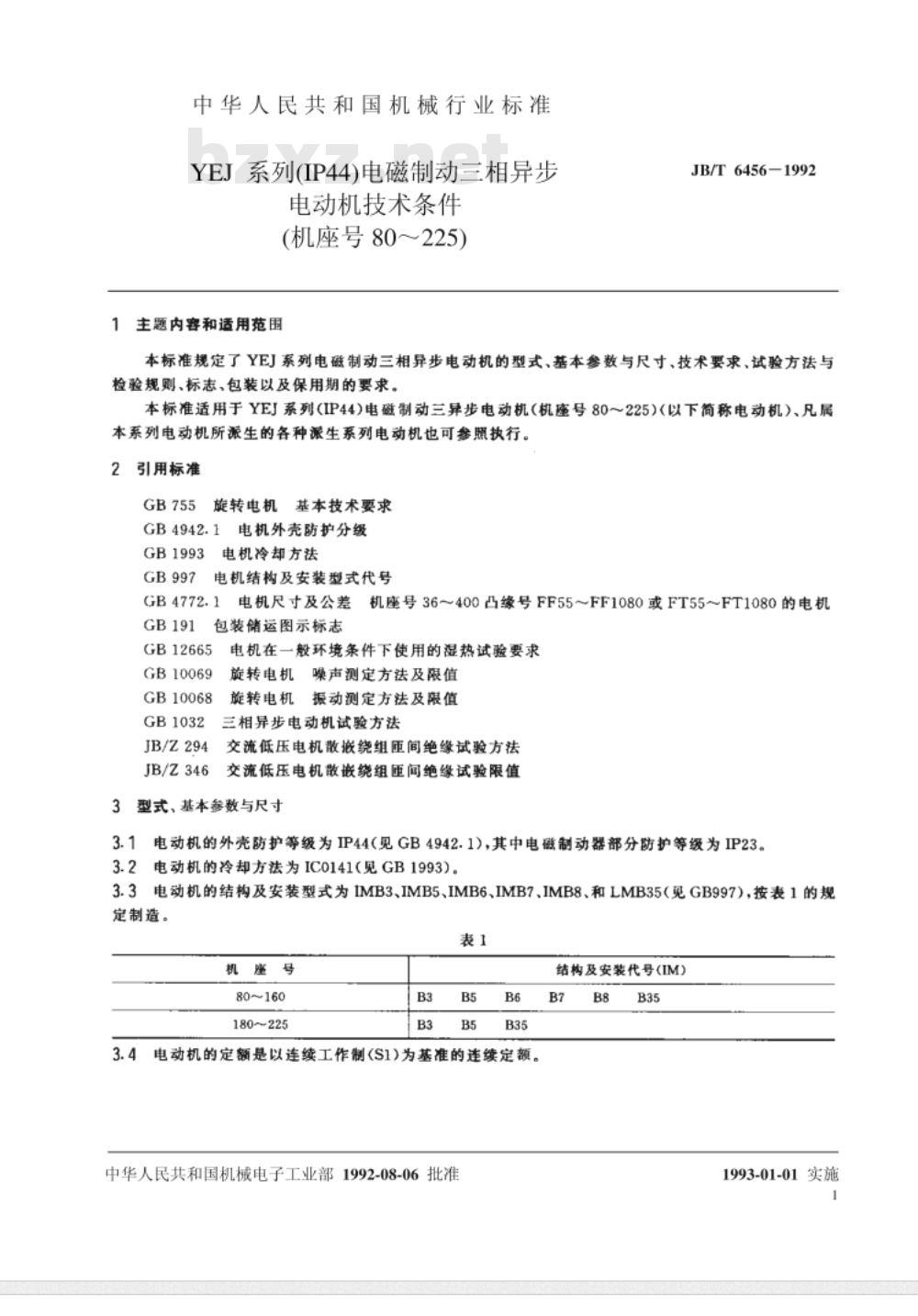

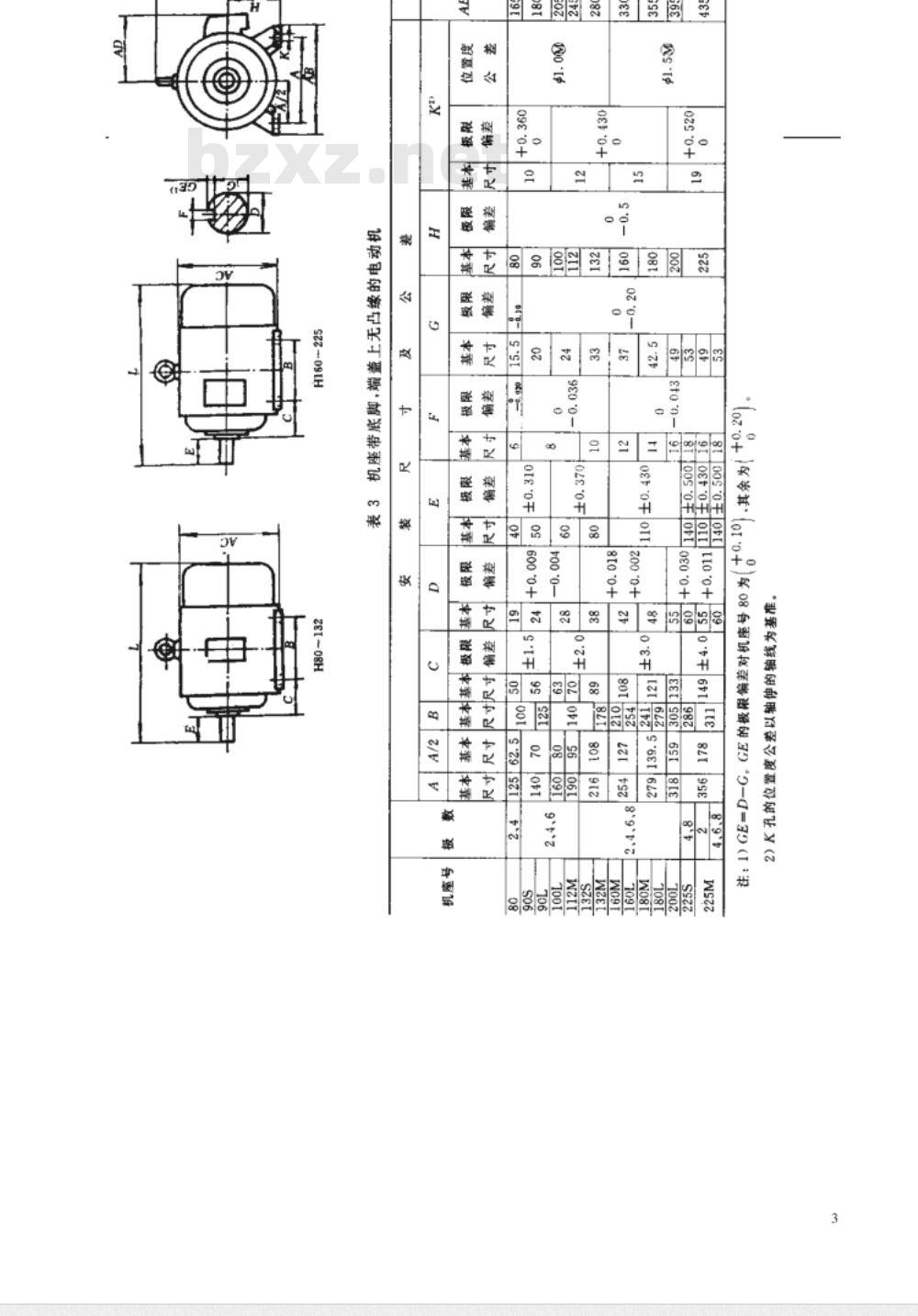

中华人民共和国机械行业标准 YEJ系列(IP44)电磁制动三相异步电动机技术条件（机座号80～225） 1 主题内容和适用范围 本标准规定了YEJ系列电磁制动三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则、标志、包装以及保用期的要求。本标准适用于YEJ系列(IP44)电磁制动三相异步电动机（机座号80～225）（以下简称电动机），凡属本系列电动机所派生的各种派生系列电动机也可参照执行。 2 引用标准 - GB755 旋转电机基本技术要求 - GB4942.1 电机外壳防护分级 - GB1993 电机冷却方法 - GB997 电机结构及安装型式代号 - GB4772.1 电机尺寸及公差 - GB12665 包装储运图示标志 - GB10069 旋转电机噪声测定方法及限值 - GB10068 旋转电机振动测定方法及限值 - GB1032 电机散嵌绕组匝间绝缘试验方法 3 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44（见GB4942.1），其中电磁制动器部分防护等级为IP23。 3.2 电动机的冷却方法为IC0141（见GB1993）。 3.3 电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、和LMB35（见GB997），按表1的规定制造。 表1 电动机的结构及安装型式代号 | 机座号 | 80~160 | 180~225 | |---------|--------|---------| | B3 | B3 | B5 | | B5 | B5 | B6 | | B6 | B35 | IMB7 | | IMB8 | B35 | | 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.4 电动机的额定频率为50Hz，额定电压为380V，定子绕组功率在3kW及以下者为Y接法，其它功率均为△接法。 3.5 电磁制动器的额定电压，电动机中心高在H112及以上者为直流170V，H100及以下者为直流99V。 3.6 电动机应按下列额定功率制造：0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22、30、37、45kW。 3.7 电动机的机座号与转速及功率对应关系应按表2的规定。 表2 电动机机座号与功率的对应关系 | 机座号 | 80 | 90S | 90L | 100L | 112M | 132S | 132M | 160M | |--------|----|-----|-----|------|------|------|------|------| | 功率 (kW) | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 5.5 | 7.5 | | 转速 (r/min) | 3000 | 1500 | 1000 | 3000 | 1500 | 1000 | 1500 | 1000 | 注：S、M、L后面的数字1、2分别代表同一机座和转速下的不同功率。 3.8 电动机尺寸及公差应符合表3至表5的规定，外型尺寸应不大于表3至表5的规定。
