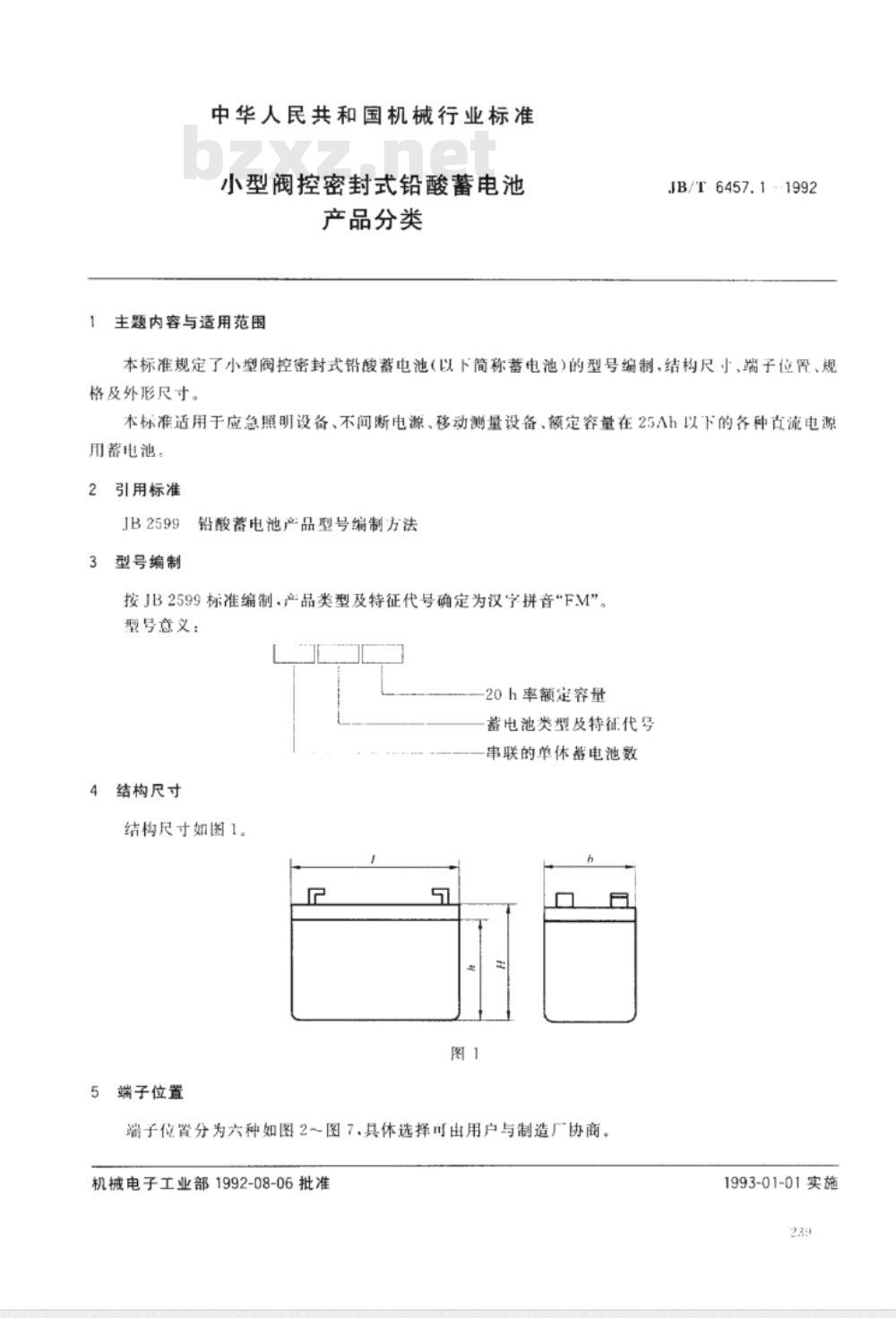

中华人民共和国机械行业标准 小型阀控密封式铅酸蓄电池 1 主题内容与适用范围 本标准规定了小型阀控密封式铅酸蓄电池（以下简称蓄电池）的型号编制，结构尺寸、端子位置、规格及外形尺寸。 本标准适用于应急照明设备、不间断电源、移动测量设备、额定容量在25Ah以下的各种直流电源用蓄电池。 2 引用标准 - JB2599 铅酸蓄电池产品型号编制方法 3 型号编制 按JB2599标准编制。产品类型及特征代号确定为汉字拼音“FM”。型号意义：20h率额定容量，蓄电池类型及特征代号，串联的单体电池数。 4 结构尺寸 结构尺寸如图1所示。 5 端子位置 端子位置分为六种，具体选择可由用户与制造厂协商，见图2～图7。 6 规格及外形尺寸 规格及外形尺寸见表1，表1中未列规格尺寸，可由用户与制造厂协商。 表1 规格及外形尺寸 | 型号 | H (mm) | 端子位置 | 外形尺寸 (mm) | |-------|--------|----------|----------------| | 3FM-3 | 60 | 图2 | 62 | | 3FM-4 | 69 | 图3 | 103 | | 6FM-6 | 127 | 图4 | 134 | | 6FM-7 | 111 | 图5 | 154 | | 3FM-10| 103 | 图6 | 169 | 附加说明： 表格中的数值为典型规格，用户可根据需求与制造厂协商。 本标准由机械电子工业部沈阳蓄电池研究所归口并负责起草。本标准主要起草人沈景平、李树勋。
