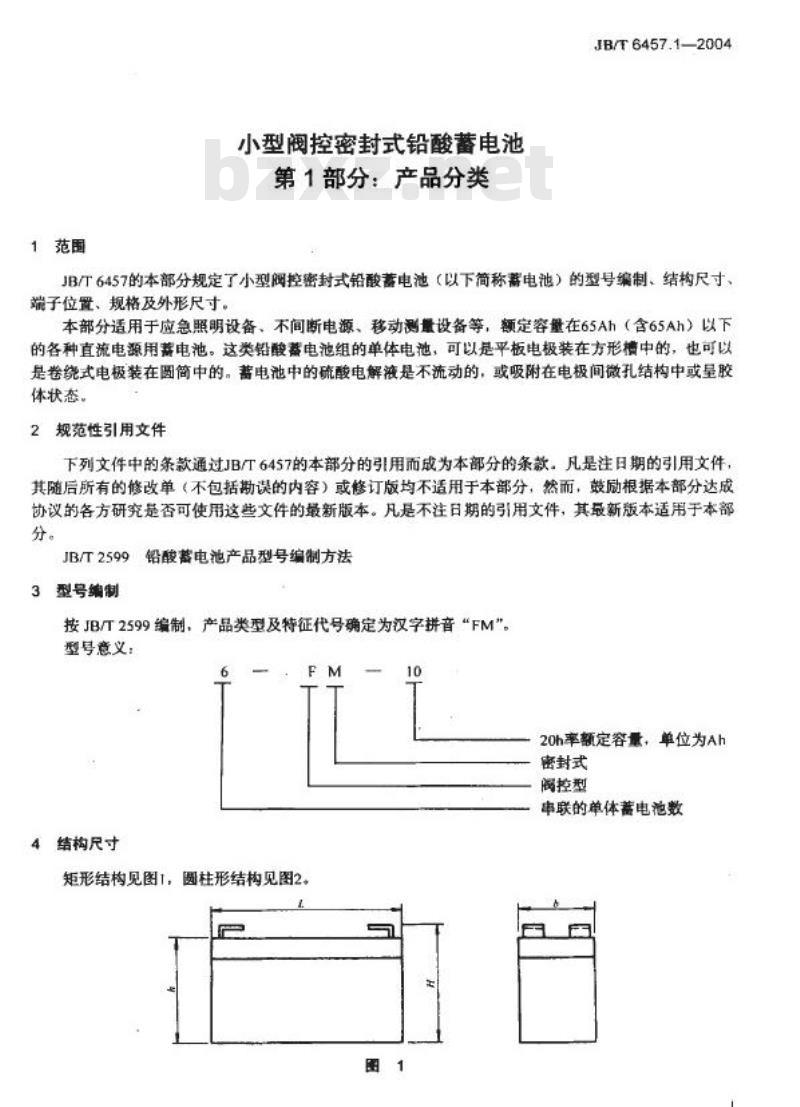

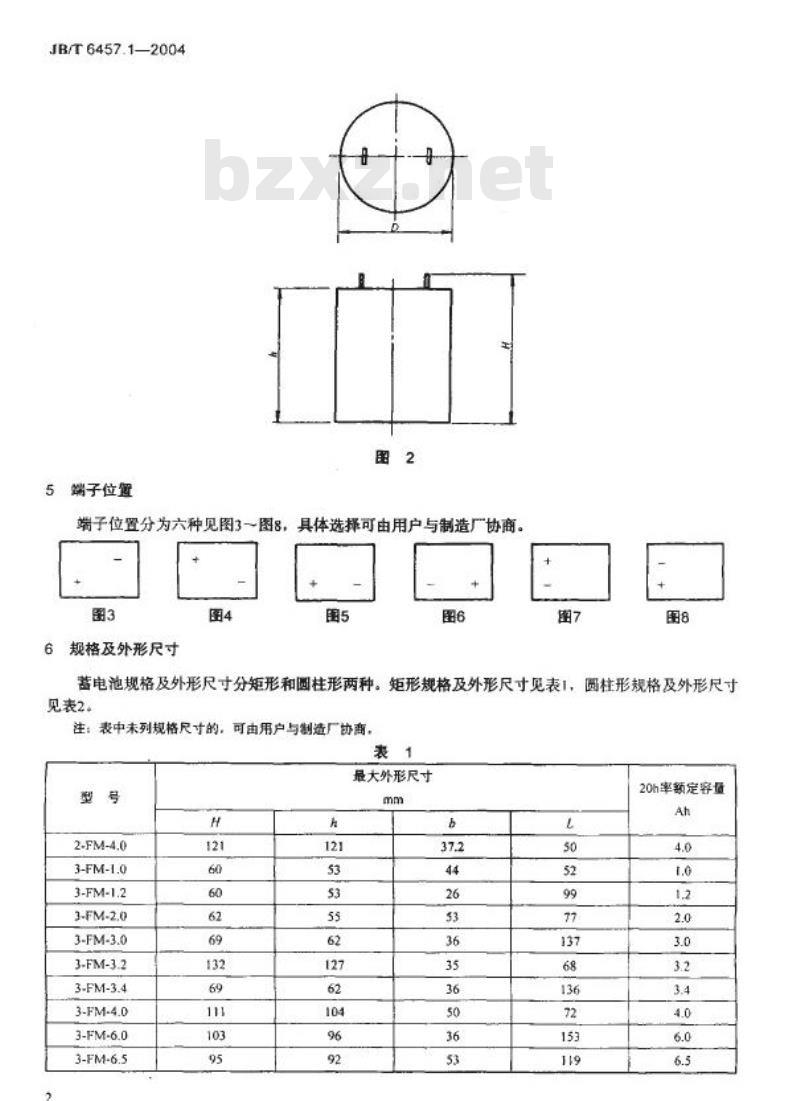

中华人民共和国机械行业标准 小型阀控密封式铅酸蓄电池 第1部分：产品分类 JB/T6457.1—2004 代替JB/T6457.1—1992 本部分规定了小型阀控密封式铅酸蓄电池（以下简称蓄电池）的型号编制、结构尺寸、端子位置、规格及外形尺寸。本部分适用于应急照明设备、不间断电源、移动测量设备等，额定容量在65Ah（含65Ah）以下的各种直流电源用蓄电池。这类铅酸蓄电池组的单体电池，可以是平板电极装在方形槽中的，也可以是卷绕式电极装在圆简中的。电池中的硫酸电解液是不流动的，或吸附在电极间微孔结构中，或呈胶体状态。 2 规范性引用文件 下列文件中的条款通过JB/T6457的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 - JB/T2599 铅酸蓄电池产品型号编制方法 3 型号编制 按JB/T2599编制，产品类型及特征代号确定为汉字拼音“FM”。型号意义：20h率额定容量，单位为Ah；密封式；阀控型；串联的单体蓄电池数。 4 结构尺寸 矩形结构见图1，圆柱形结构见图2。 5 端子位置 端子位置分为六种，具体选择可由用户与制造厂协商，见图3～图8。 6 规格及外形尺寸 蓄电池规格及外形尺寸分矩形和圆柱形两种。矩形规格及外形尺寸见表1，圆柱形规格及外形尺寸见表2。注：表中未列规格尺寸的，可由用户与制造厂协商。 表1 矩形规格及外形尺寸 | 型号 | H (mm) | h (mm) | b (mm) | L (mm) | 20h额定容量 (Ah) | |---------|--------|--------|--------|--------|-----------------| | 3-FM-1.0| 121 | 121 | 37.2 | 50 | 4.0 | | 3-FM-1.2| 60 | 53 | 44 | 52 | 1.0 | | 3-FM-2.0| 60 | 53 | 26 | 99 | 1.2 | | 3-FM-3.0| 62 | 55 | 53 | 77 | 2.0 | | 3-FM-3.2| 69 | 62 | 36 | 137 | 3.0 | | 3-FM-4.0| 132 | 127 | 35 | 68 | 3.2 | | 3-FM-6.0| 69 | 62 | 50 | 136 | 6.0 | | 3-FM-6.5| 111 | 104 | 36 | 72 | 6.5 | 表2 圆柱形规格及外形尺寸 | 型号 | H (mm) | h (mm) | b (mm) | L (mm) | 20h额定容量 (Ah) | |---------|--------|--------|--------|--------|-----------------| | 3-FM-7.0| 121 | 121 | 37.2 | 53 | 7.0 | | 3-FM-8.0| 132 | 127 | 36 | 69 | 8.0 | | 3-FM-10 | 160 | 150 | 40 | 84 | 10.0 | | 3-FM-12 | 172 | 160 | 45 | 92 | 12.0 | | 3-FM-20 | 190 | 180 | 50 | 100 | 20.0 | 本标准由全国铅酸蓄电池标准化技术委员会归口，由沈阳蓄电池研究所、福建泉州大华鑫电池公司、福建安溪闽华电池公司等单位起草，起草人包括付艳玲、万少波等。
