【机械行业标准(JB)】 YB-H系列船用隔爆型三相异步电动机 技术条件(机座号80－280)

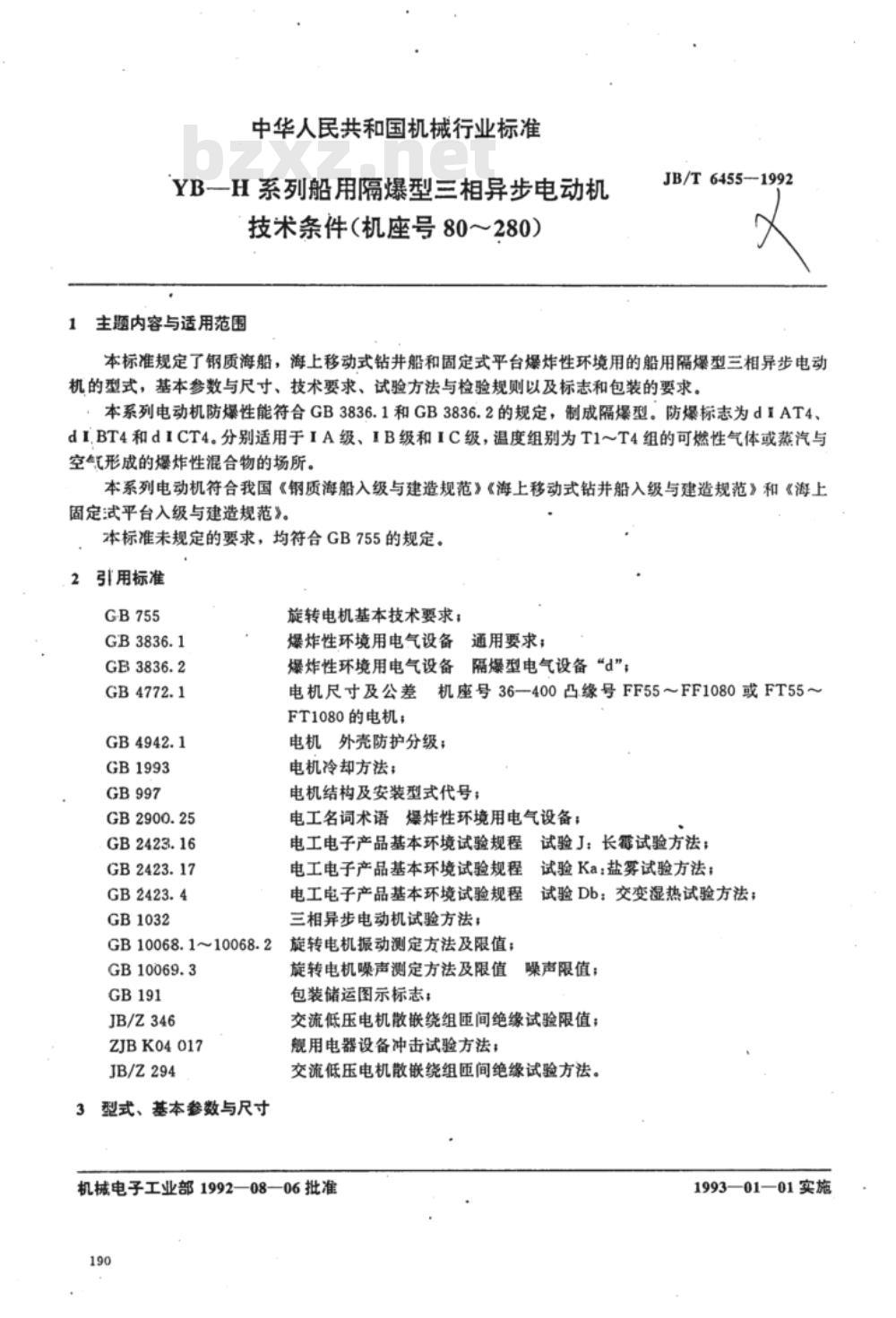

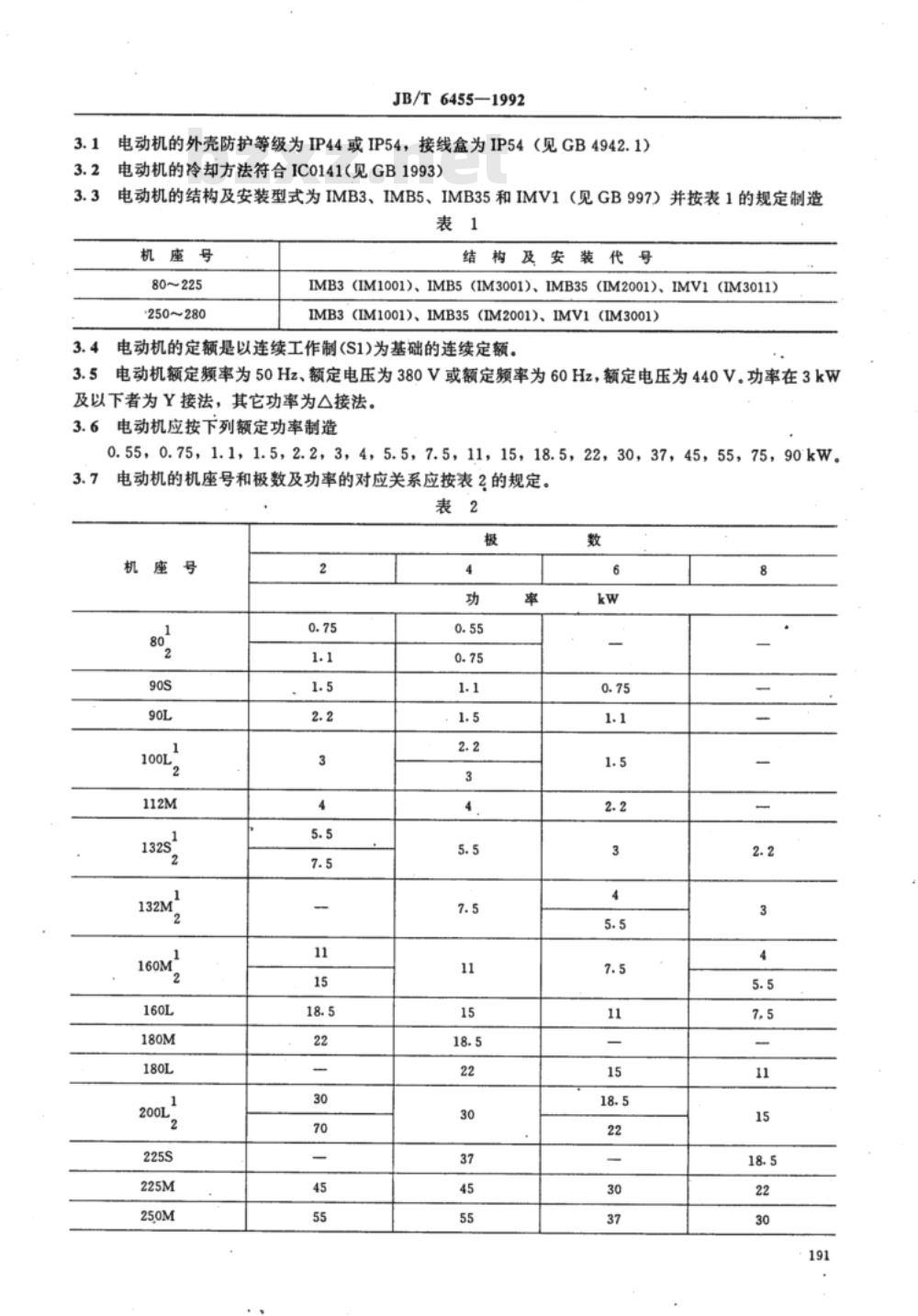

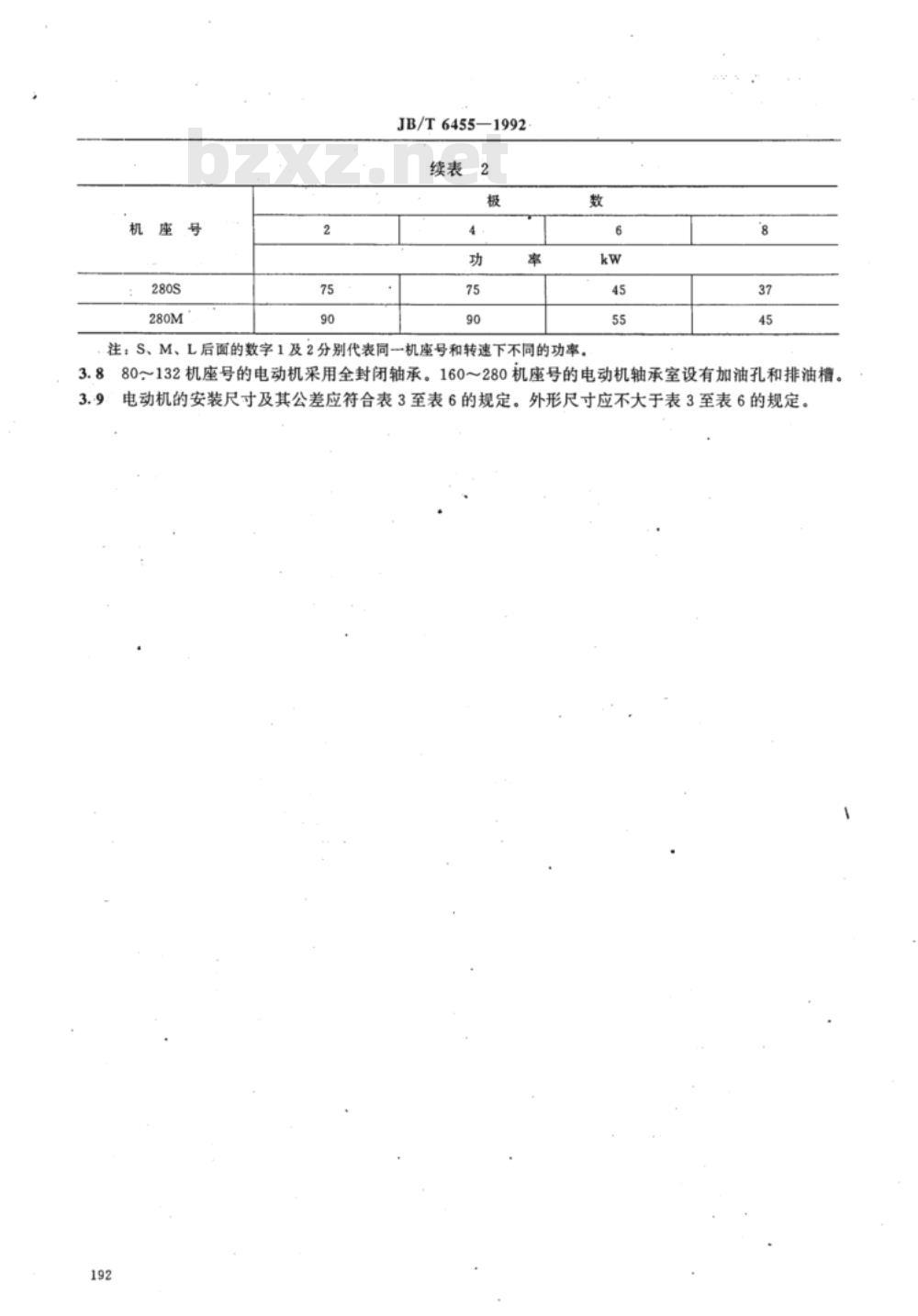

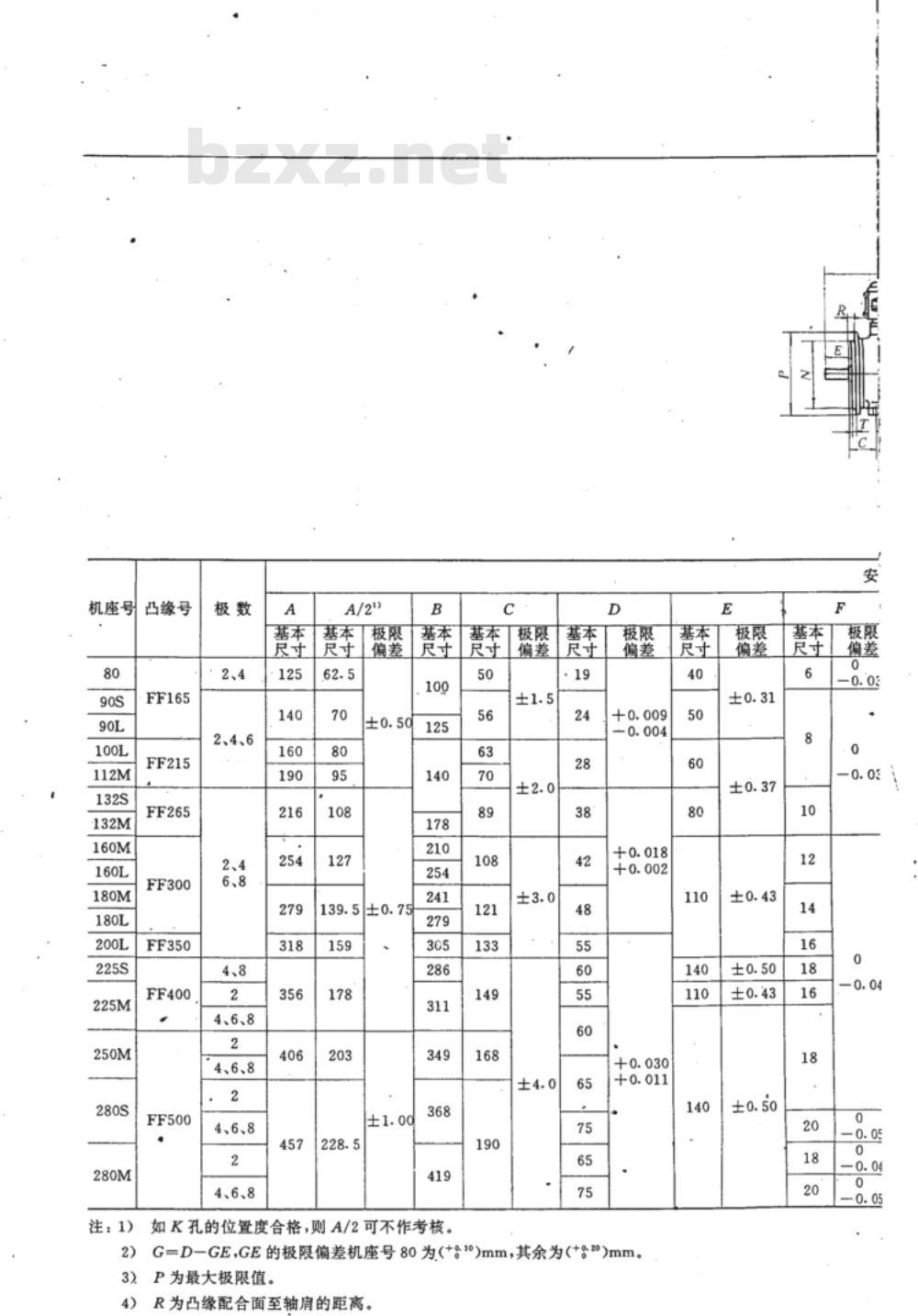

中华人民共和国机械行业标准 YB-H系列船用隔爆型三相异步电动机技术条件（机座号80～280） 1 主题内容与适用范围 本标准规定了钢质海船、海上移动式钻井船和固定式平台爆炸性环境用的船用隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志和包装的要求。本系列电动机防爆性能符合GB3836.1和GB3836.2的规定，制成隔爆型。防爆标志为d1AT4、dIBT4和dICT4。分别适用于IA级、IB级和IC级，温度组别为T1～T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所。本系列电动机符合我国《钢质海船入级与建造规范》《海上移动式钻井船入级与建造规范》和《海上固定平台入级与建造规范》。本标准未规定的要求，均符合GB755的规定。 2 引用标准 - GB755 旋转电机基本技术要求 - GB3836.1 爆炸性环境用电气设备通用要求 - GB3836.2 爆炸性环境用电气设备隔爆型电气设备“d” - GB4772.1 电机外壳防护分级 - GB4942.1 电机冷却方法 - GB1993 电机结构及安装型式代号 - GB997 电工名词术语爆炸性环境用电气设备 - GB2423.16 电工电子产品基本环境试验规程试验J：长霉试验方法 - GB2423.17 试验Ka：盐雾试验方法 - GB10068.1~10068.2 旋转电机振动测定方法及限值 3 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44或IP54，接线盒为IP54（见GB4942.1）。电动机的冷却方法符合IC0141（见GB1993）。电动机的结构及安装型式为IMB3、IMB5、IMB35和IMV1（见GB997）。 3.2 电动机的定额是以连续工作制(S1)为基础的连续定额。 3.3 电动机额定频率为50Hz，额定电压为380V或60Hz，额定电压为440V。功率在3kW及以下者为Y接法，其它功率为△接法。 3.4 电动机应按下列额定功率制造：0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90kW。 3.5 电动机的机座号和极数及功率的对应关系应按表2的规定。 表2 电动机机座号与功率的对应关系 | 机座号 | 极数 | 功率 (kW) | |---------|------|-----------| | 80 | 2 | 0.55~0.75 | | 90s | 4 | 1.1~2.2 | | 90L | 6 | 3~7.5 | | 100 | 4 | 3~11 | | 112M | 6 | 15~30 | | 132s | 6 | 30~45 | | 132M | 8 | 45~55 | | 160M | 6 | 37~75 | | 160L | 8 | 55~90 | | 180M | 6 | 75~90 | | 180L | 8 | 90~100 | | 200M | 8 | 100~150 | | 225S | 8 | 150~200 | | 250M | 8 | 200~250 | 注：S、M、L后面的数字分别代表同一机座号和转速下不同的功率。 3.6 机座号为380~132的电动机采用全封闭轴承，160~280机座号的电动机轴承室设有加油孔。
