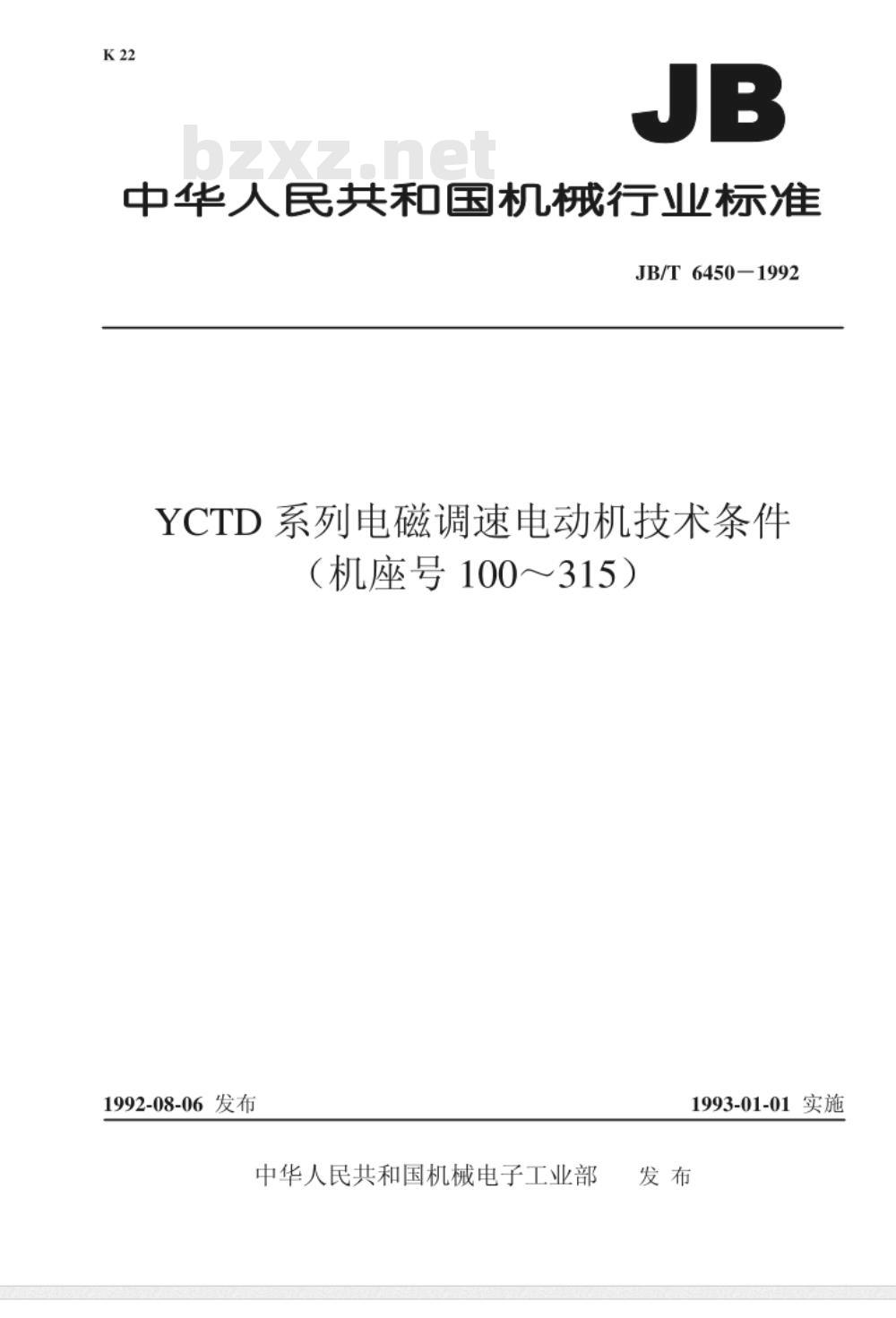

【机械行业标准(JB)】 YCTD系列电磁调速电动机 技术条件( 机座号100～315)

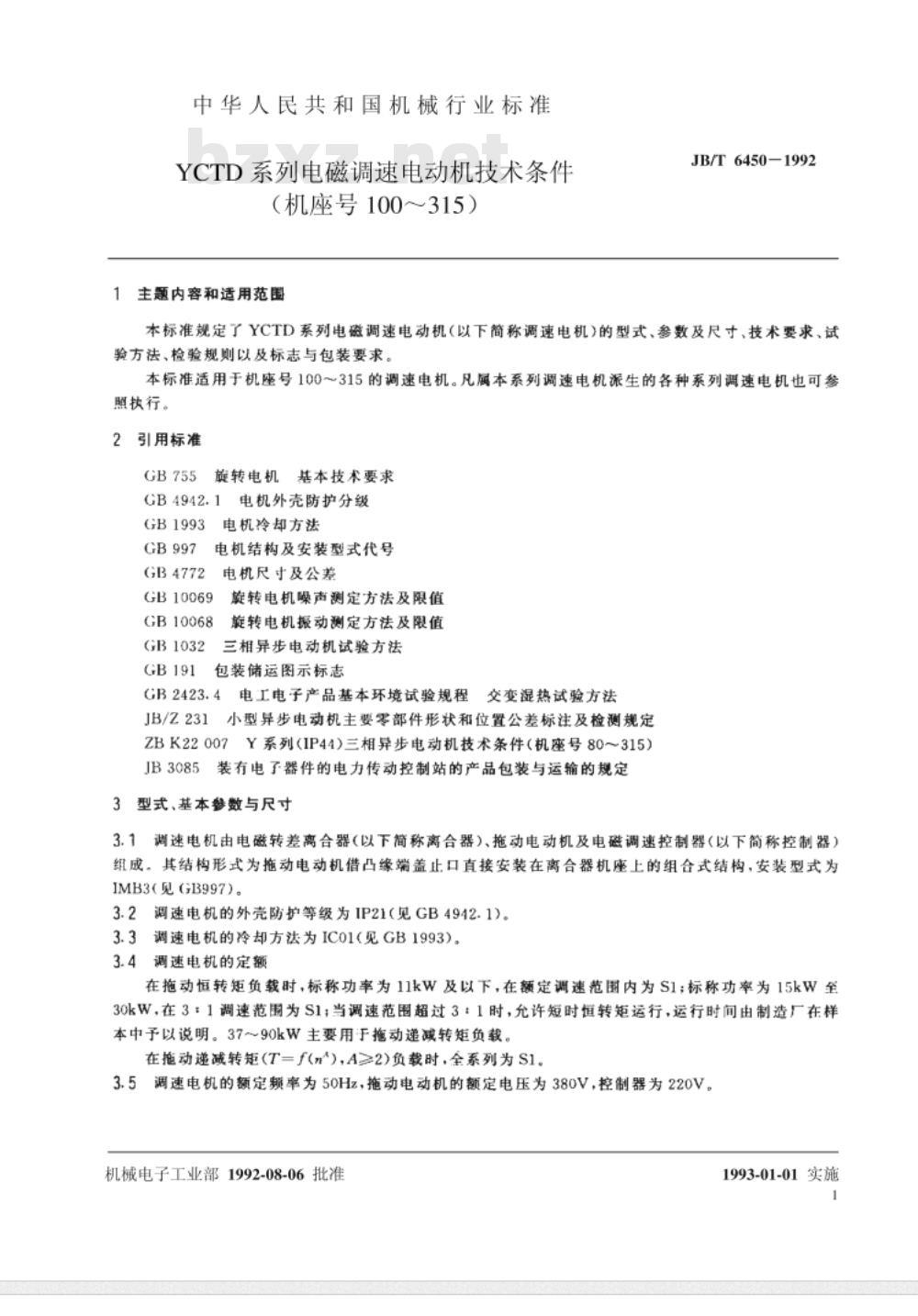

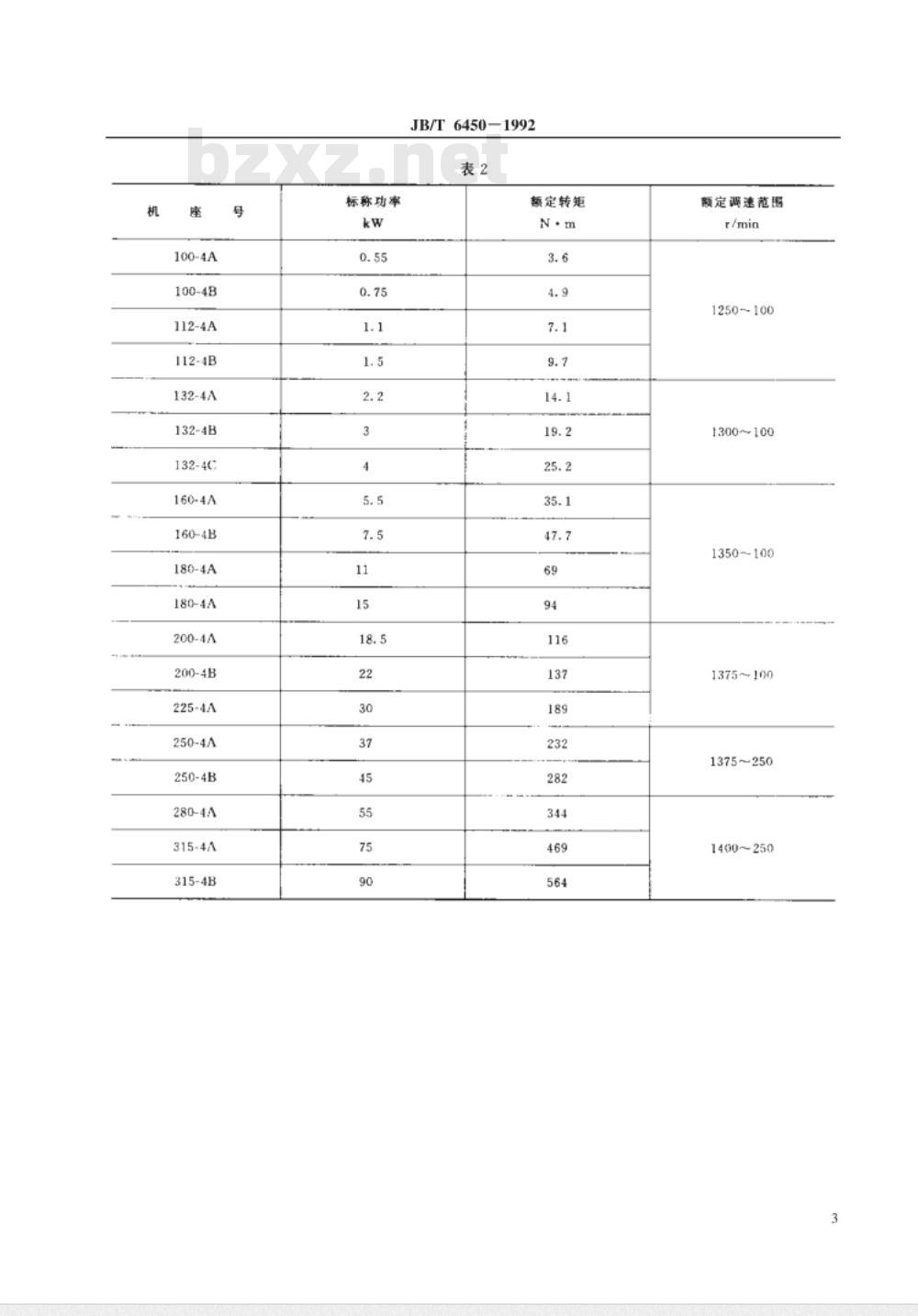

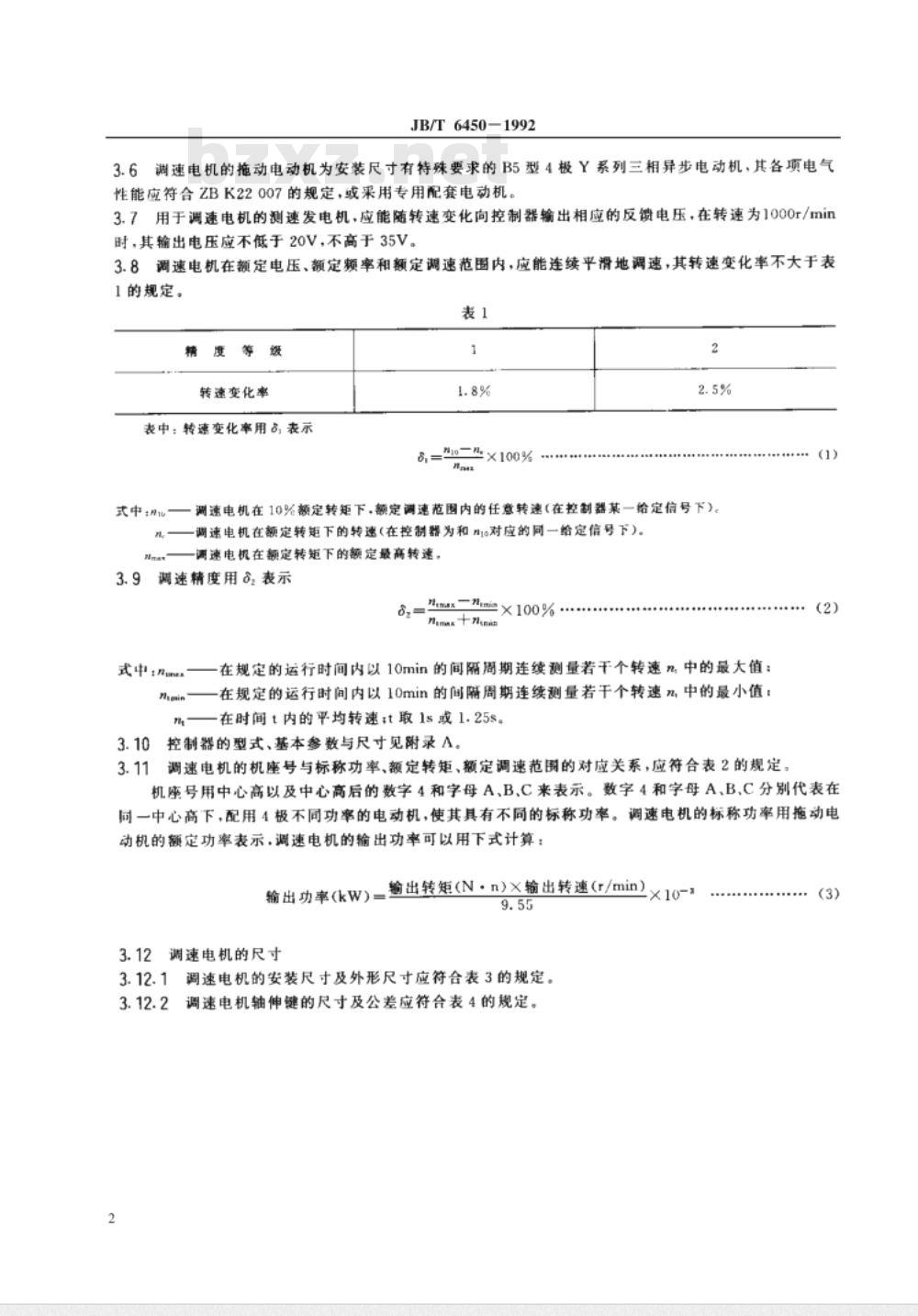

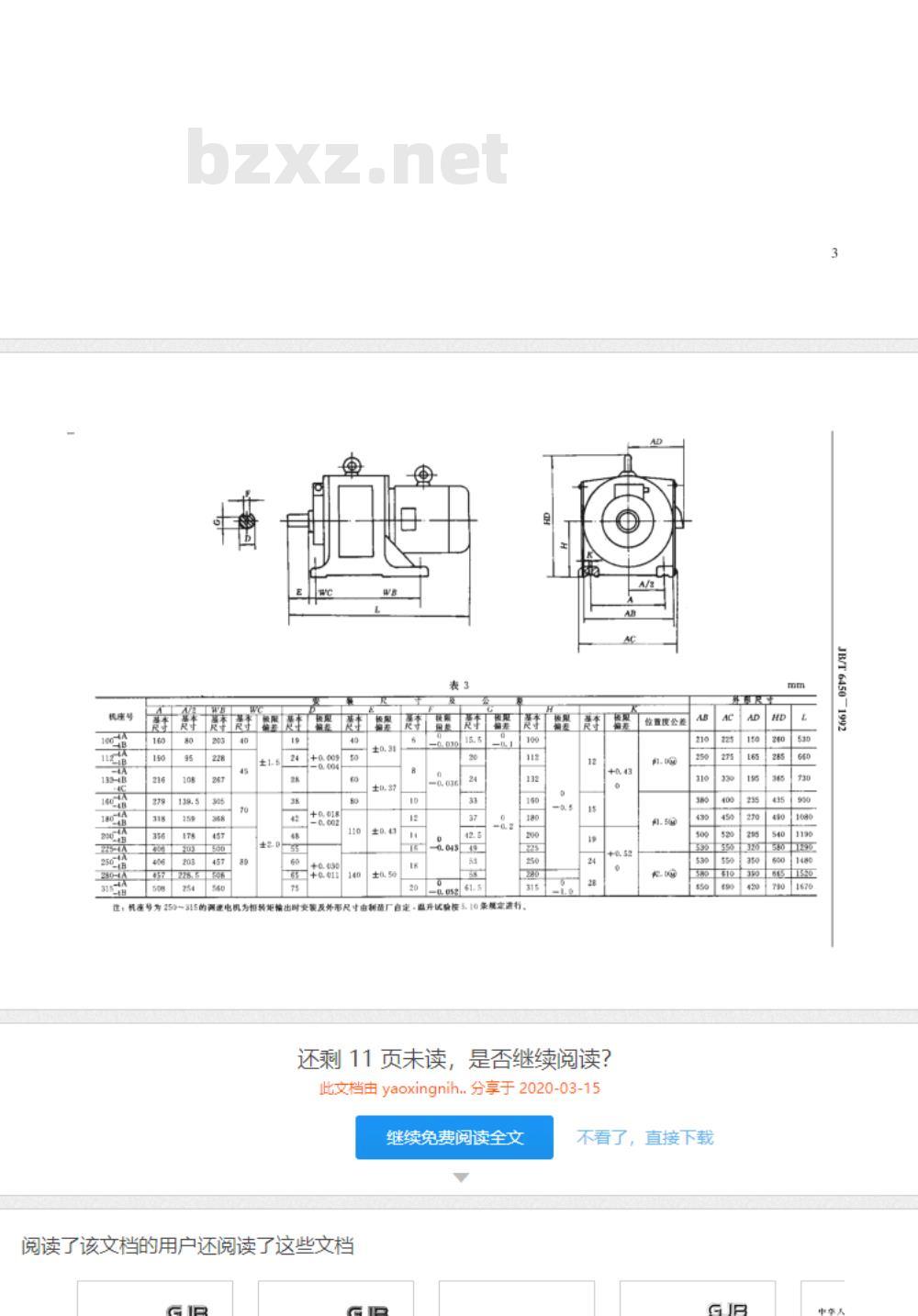

中华人民共和国机械行业标准 YCTD系列电磁调速电动机技术条件（机座号100～315） 1 主题内容和适用范围 本标准规定了YCTD系列电磁调速电动机（以下简称调速电机）的型式、参数及尺寸、技术要求、试验方法、检验规则以及标志与包装要求。本标准适用于机座号100~315的调速电机。凡属本系列调速电机派生的各种系列调速电机也可参照执行。 2 引用标准 GB755 旋转电机基本技术要求 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772 电机噪声测定方法及限值 GB10069 电机尺寸及公差 GB10068 电机电气性能要求 GB1032 旋转电机试验方法 GB191 电机标志 GB2423.4 电工电子产品基本环境试验规程交变湿热试验方法 ZBK22007 小型异步电动机主要零部件形状和位置公差标注及检测规定 JB3085 Y系列(IP44)三相异步电动机技术条件（机座号80～315） 3 型式、基本参数与尺寸 3.1 调速电机由电磁转差离合器（以下简称离合器）、拖动电动机及电磁调速控制器（以下简称控制器）组成。其结构形式为拖动电动机借凸缘端盖止口直接安装在离合器机座上的组合式结构，安装型式为IMB3（见GB997）。 3.2 调速电机的外壳防护等级为IP21（见GB4942.1）。 3.3 调速电机的冷却方法为IC01（见GB1993）。 3.4 调速电机的定额：在拖动恒转矩负载时，标称功率为11kW及以下，在额定调速范围内为S1；标称功率为15kW至30kW，在3:1调速范围为S1；当调速范围超过3:1时，允许短时恒转矩运行，运行时间由制造厂在样本中予以说明。37～90kW主要用于拖动递减转矩负载。在拖动递减转矩（T=f(n)，A≥2）负载时，全系列为S1。 3.5 调速电机的额定频率为50Hz，拖动电动机的额定电压为380V，控制器为220V。 3.6 调速电机的拖动电动机为安装尺寸有特殊要求的B5型4极Y系列三相异步电动机，其各项电气性能应符合ZBK22007的规定，或采用专用配套电动机。 3.7 用于调速电机的测速发电机，应能随转速变化向控制器输出相应的反馈电压，在转速为1000r/min时，其输出电压应不低于20V，不高于35V。 3.8 调速电机在额定电压、额定频率和额定调速范围内，应能连续平滑地调速，其转速变化率不大于表1的规定。 表1 精度等级与转速变化率 精度等级 | 转速变化率 1 | 1.8% 2 | 2.5% 3.9 测速电机在10%额定转矩下，额定调速范围内的任意转速（在控制器某一给定信号下）。调速电机在额定转矩下的转速（在控制器为和n1c对应的同一给定信号下)。 3.10 控制器的型式、基本参数与尺寸见附录A。 3.11 调速电机的机座号与标称功率、额定转矩、额定调速范围的对应关系，应符合表2的规定，机座号用中心高以及中心高后的数字4和字母A、B、C来表示。数字4和字母A、B、C分别代表在同一中心高下，配用4极不同功率的电动机，使其具有不同的标称功率。 3.12 调速电机的安装尺寸及外形尺寸应符合表3的规定。 3.12.1 调速电机轴伸键的尺寸及公差应符合表4的规定。 附录A 控制器技术要求（略）
