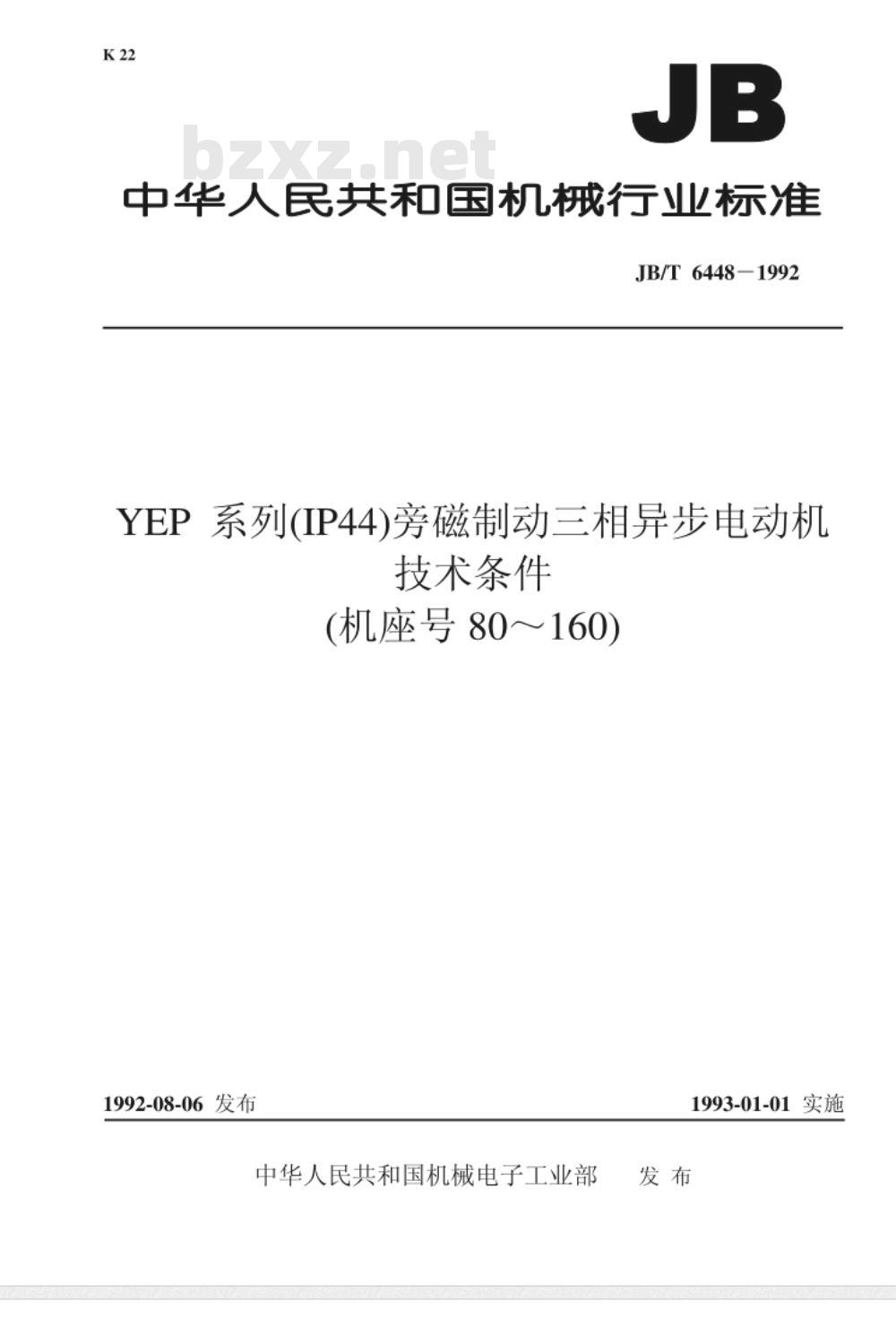

【机械行业标准(JB)】 YEP 系列(IP44)旁磁制动三相异步电动机 技术条件(机座号80～160)

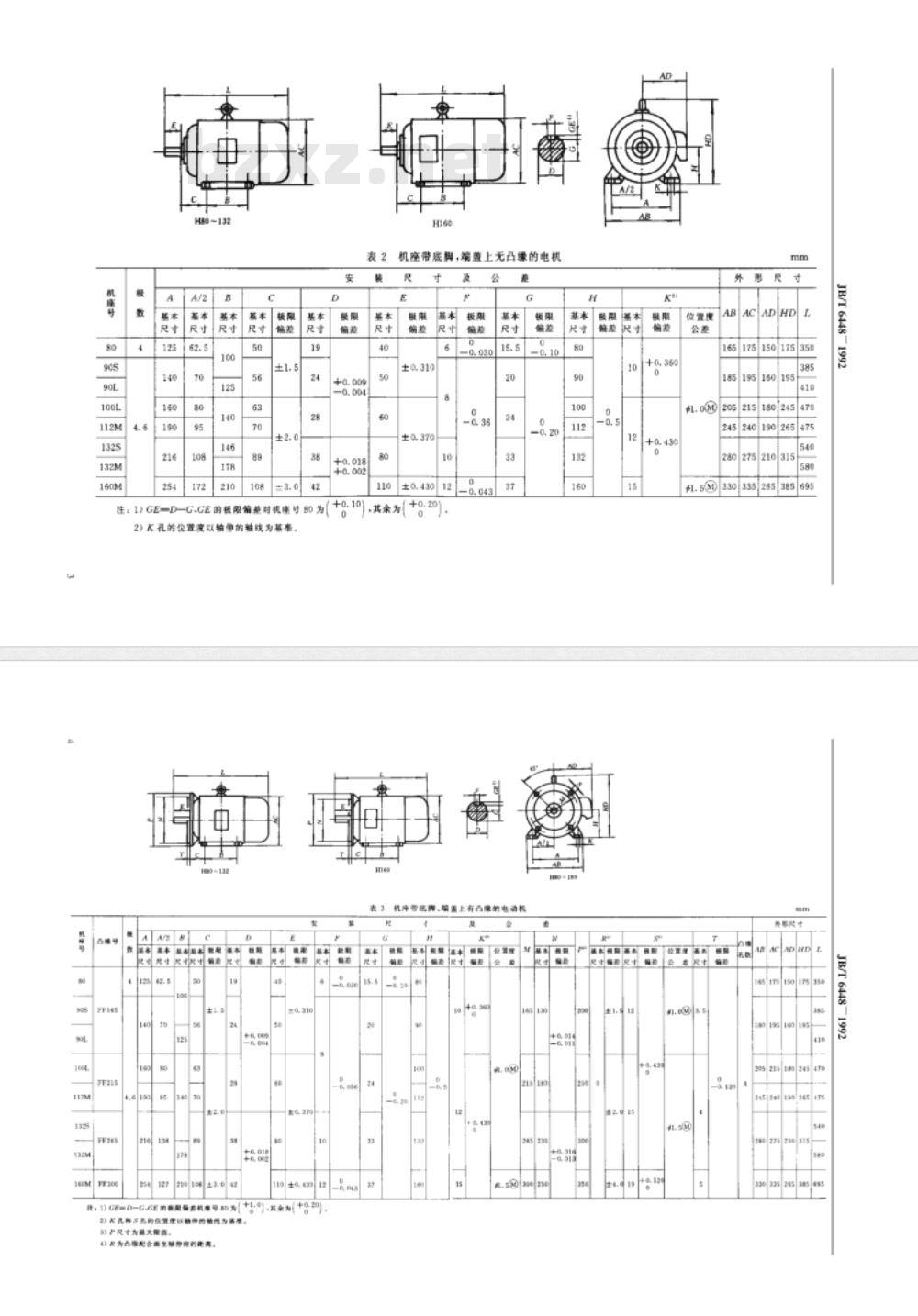

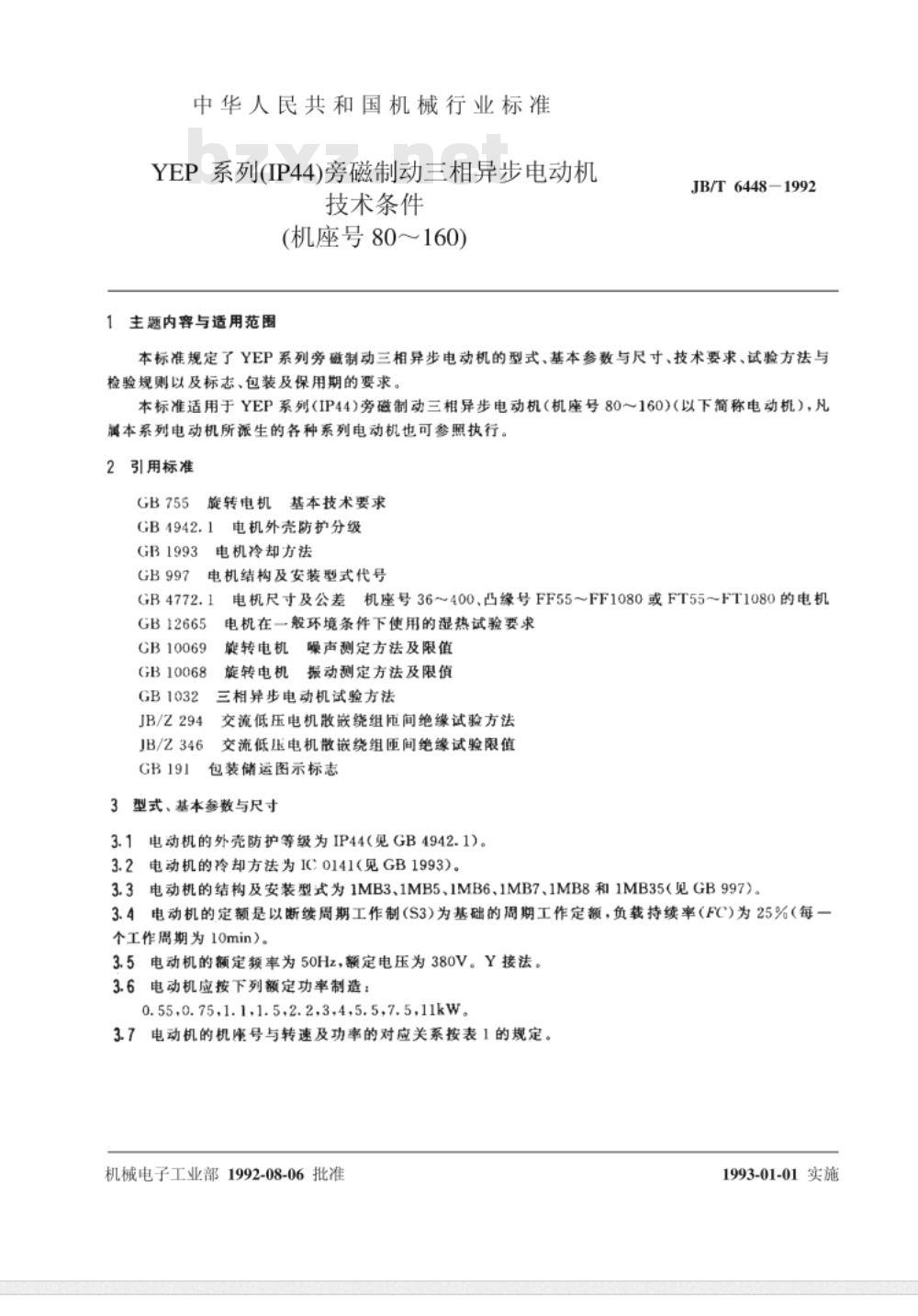

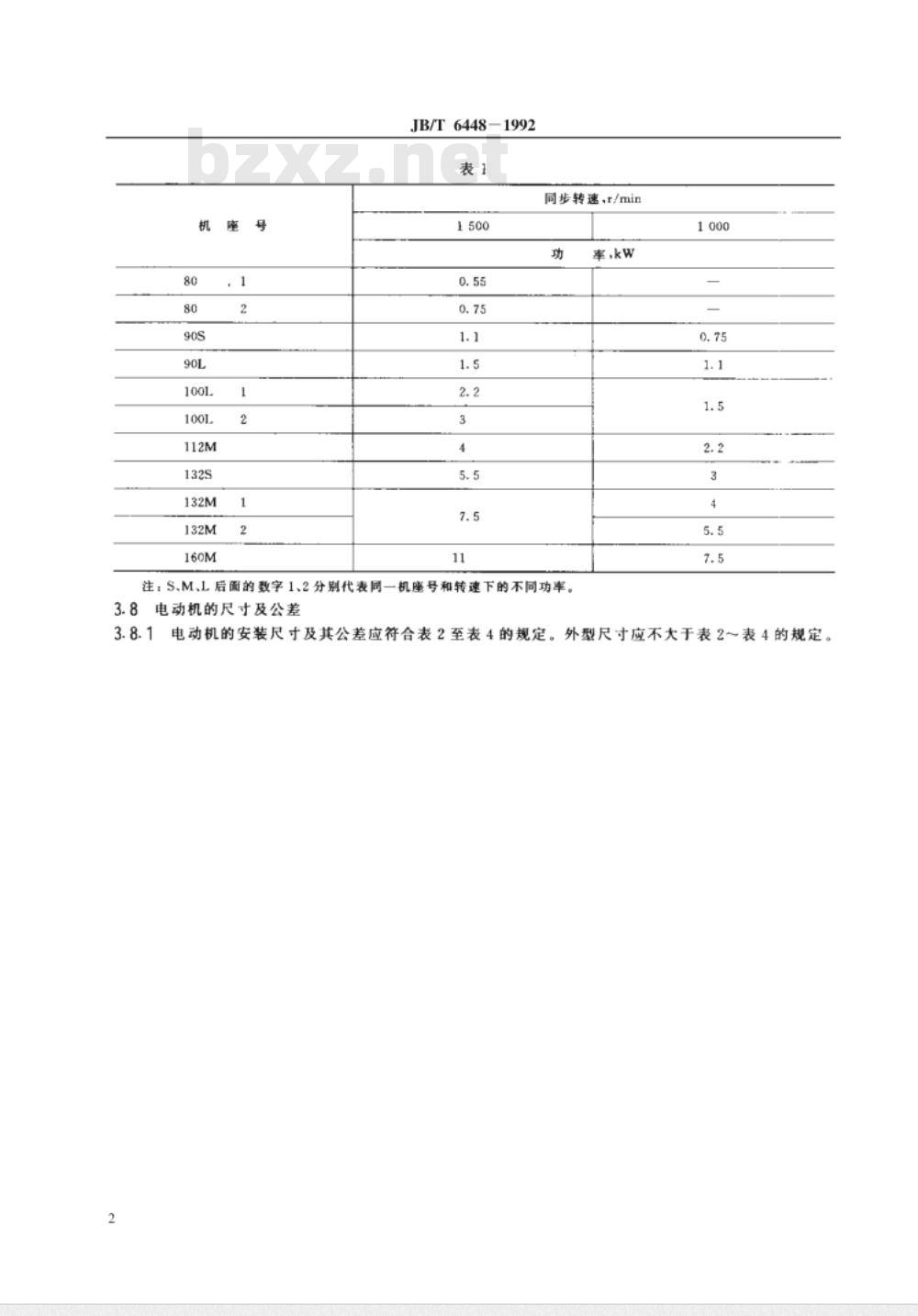

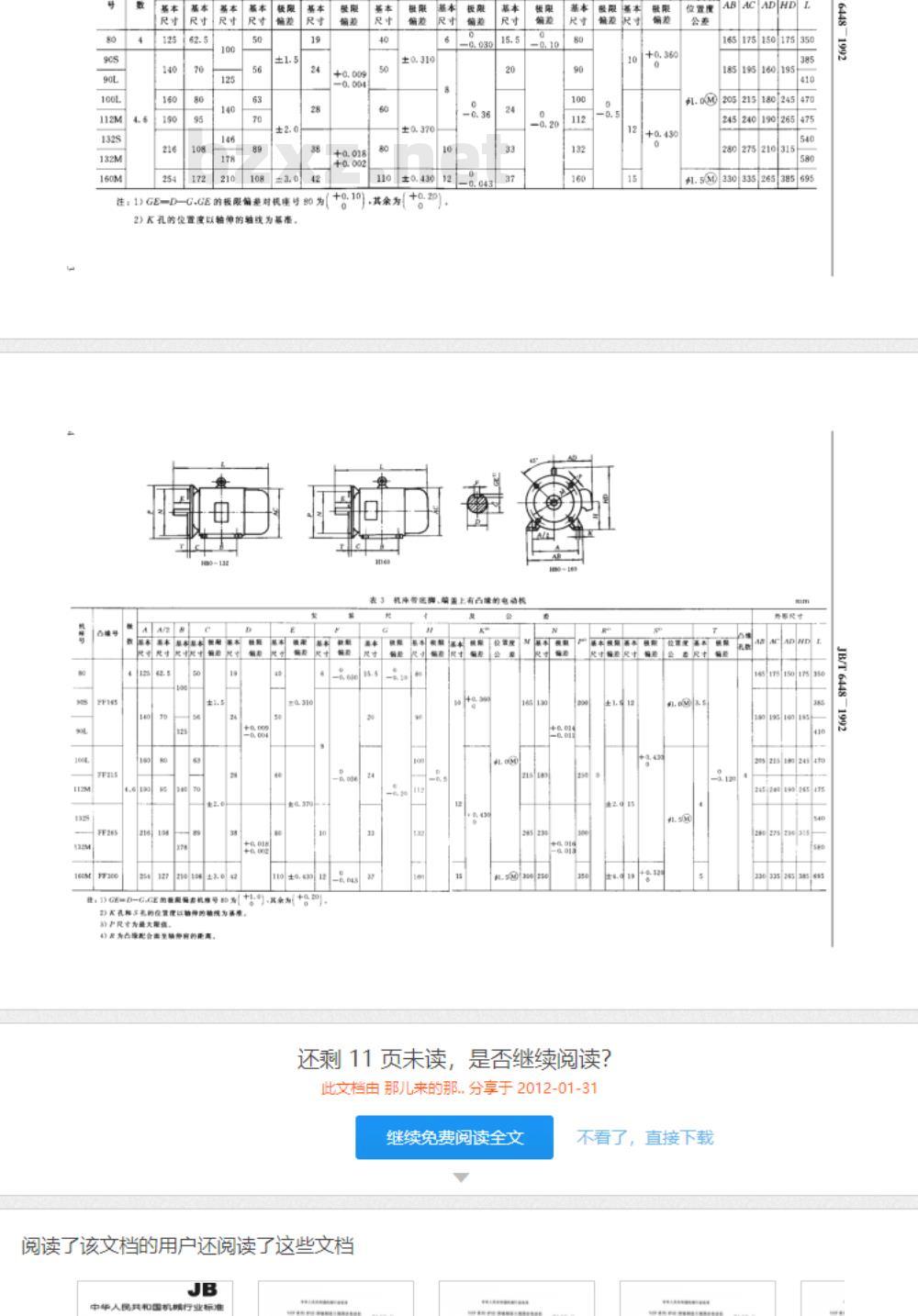

中华人民共和国机械行业标准 YEP系列(IP44)旁磁制动三相异步电动机技术条件 1 主题内容与适用范围 本标准规定了YEP系列旁磁制动三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则，以及标志、包装及保用期的要求。本标准适用于YEP系列(IP44)旁磁制动三相异步电动机（机座号80～160）（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。 2 引用标准 GB755 旋转电机 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772.1 电机噪声测定方法及限值 GB12665 电机振动测定方法及限值 3 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44（见GB4942.1）。 3.2 电动机的冷却方法为IC0141（见GB1993）。 3.3 电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8和IMB35（见GB997）。 3.4 电动机的定额是以断续周期工作制（S3）为基础的周期工作定额，负载持续率（FC）为25%（每个工作周期为10min）。 3.5 电动机的额定额率为50Hz，额定电压为380V，Y接法。 3.6 电动机应按下列额定功率制造：0.55kW, 0.75kW, 1.1kW, 1.5kW, 2.2kW, 3kW, 4kW, 5.5kW, 7.5kW, 11kW。 3.7 电动机的机座号与转速及功率的对应关系按表1的规定。 3.8 电动机的安装尺寸及其公差应符合表2至表4的规定。外型尺寸应不大于表2至表4的规定。 表1 电动机功率与输出转速对应关系 功率（kW） 输出转速（r/min） 同步转速（r/min） 0.55 1500 1500 0.75 1500 1500 1.1 1500 1500 1.5 1500 1500 2.2 1500 1500 3 1500 1500 4 1500 1500 5.5 1500 1500 7.5 1500 1500 11 1500 1500 3.9 电动机的外型尺寸及公差应符合表2至表4的规定。表2至表4列出了不同机座号和型号的外型尺寸和公差，用户可根据具体需求选择合适的机座号和功率。 表2 外型尺寸与公差 机座号 机座尺寸（mm） 额定功率（kW） 80 125 0.55 80 240 0.75 90S 160 1.1 90L 190 1.5 100L 216 2.2 100L 240 3 112M 280 4 132S 320 5.5 132M 350 7.5 160M 380 11 注：表中数据为参考值，实际尺寸应根据生产要求进行调整。
