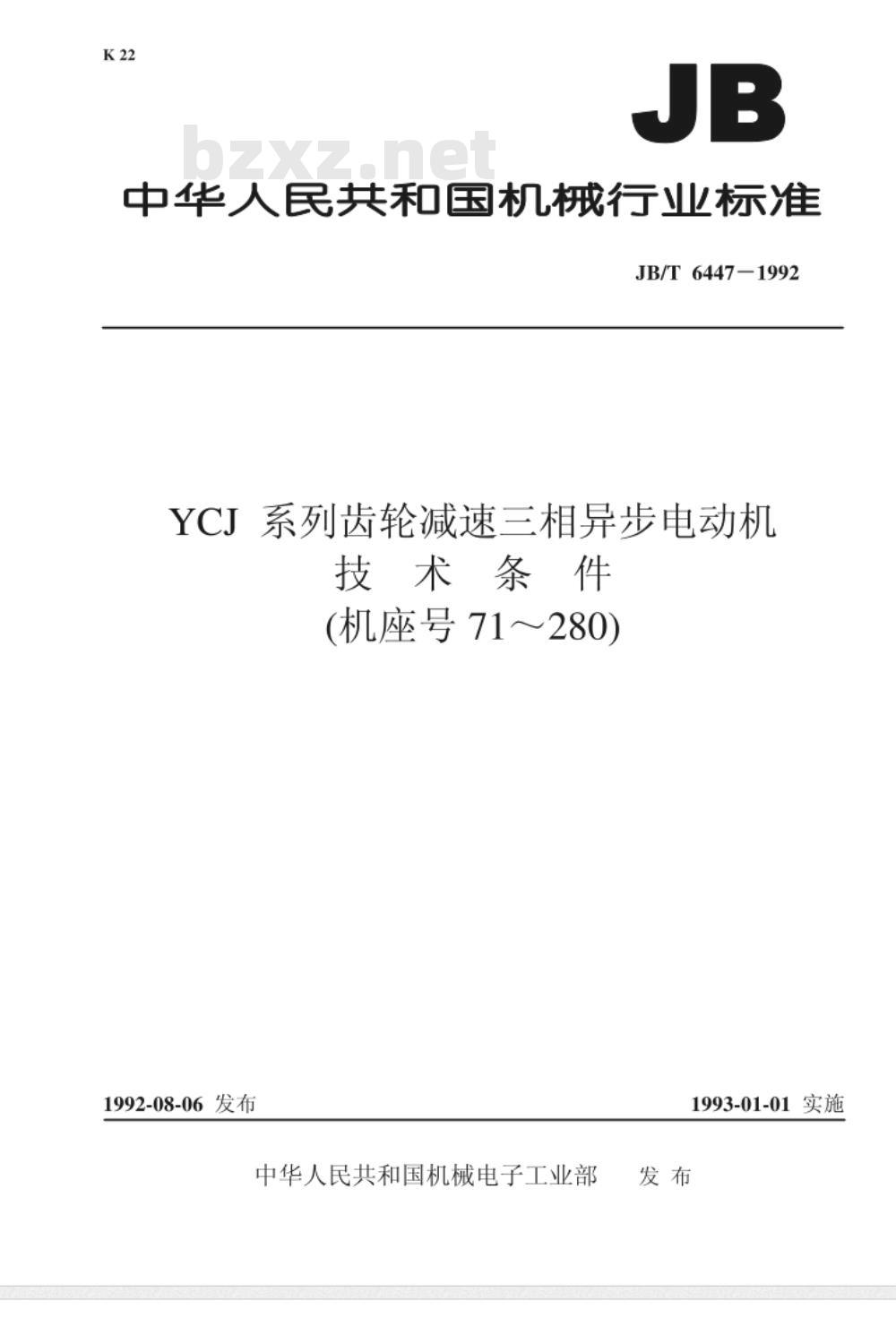

【机械行业标准(JB)】 YCJ 系列齿轮减速三相异步电动机 技术条件( 机座号71～280)

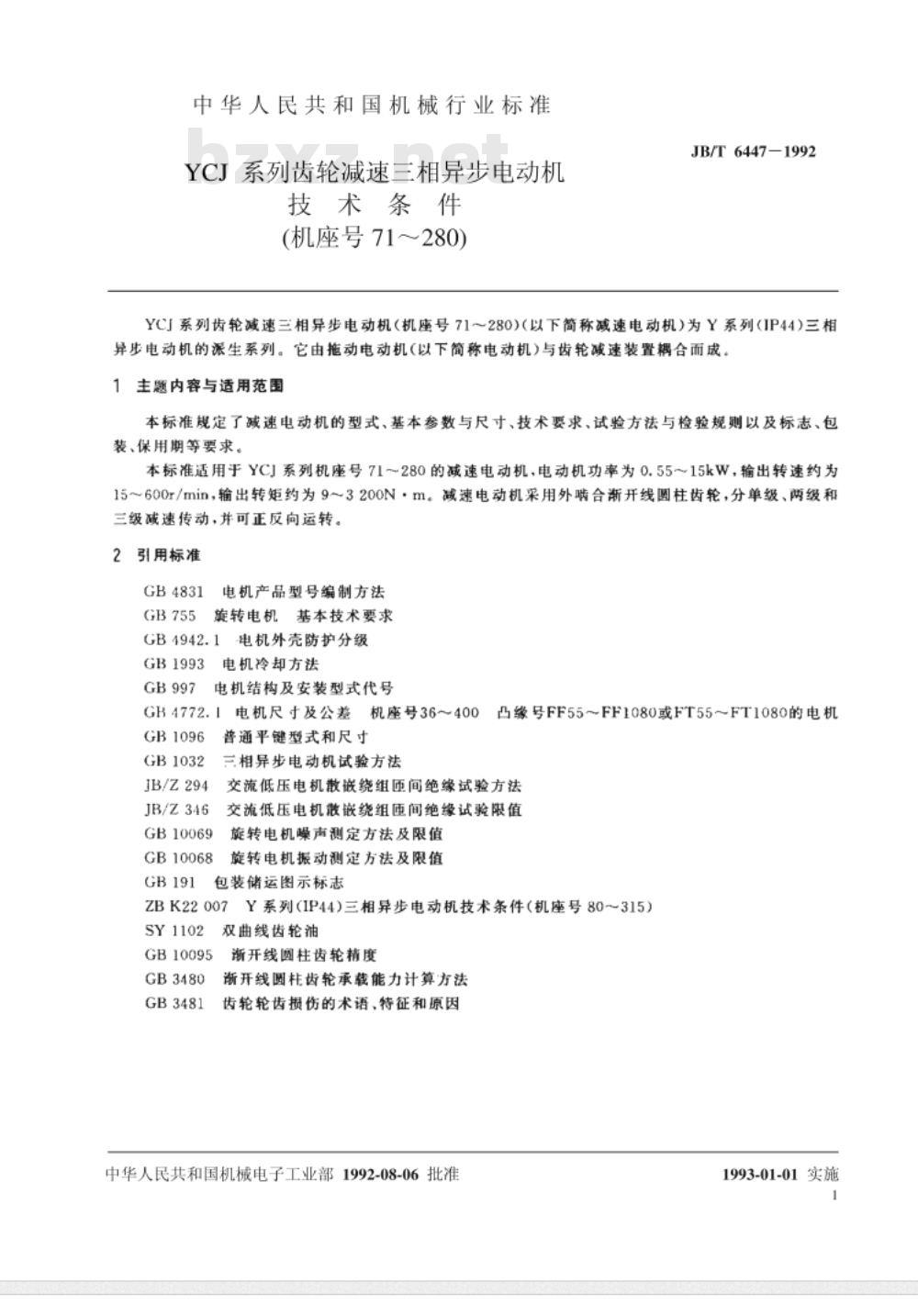

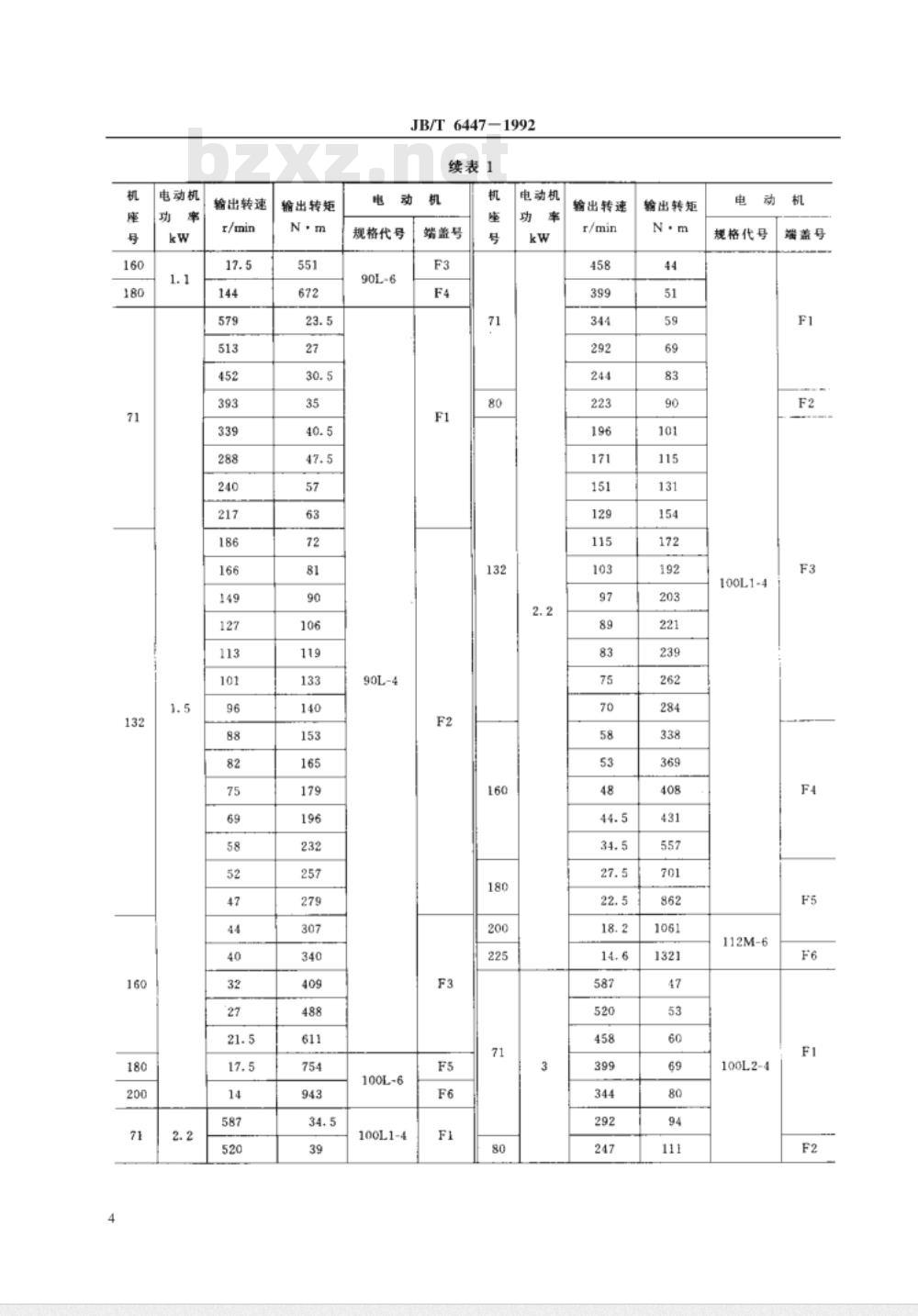

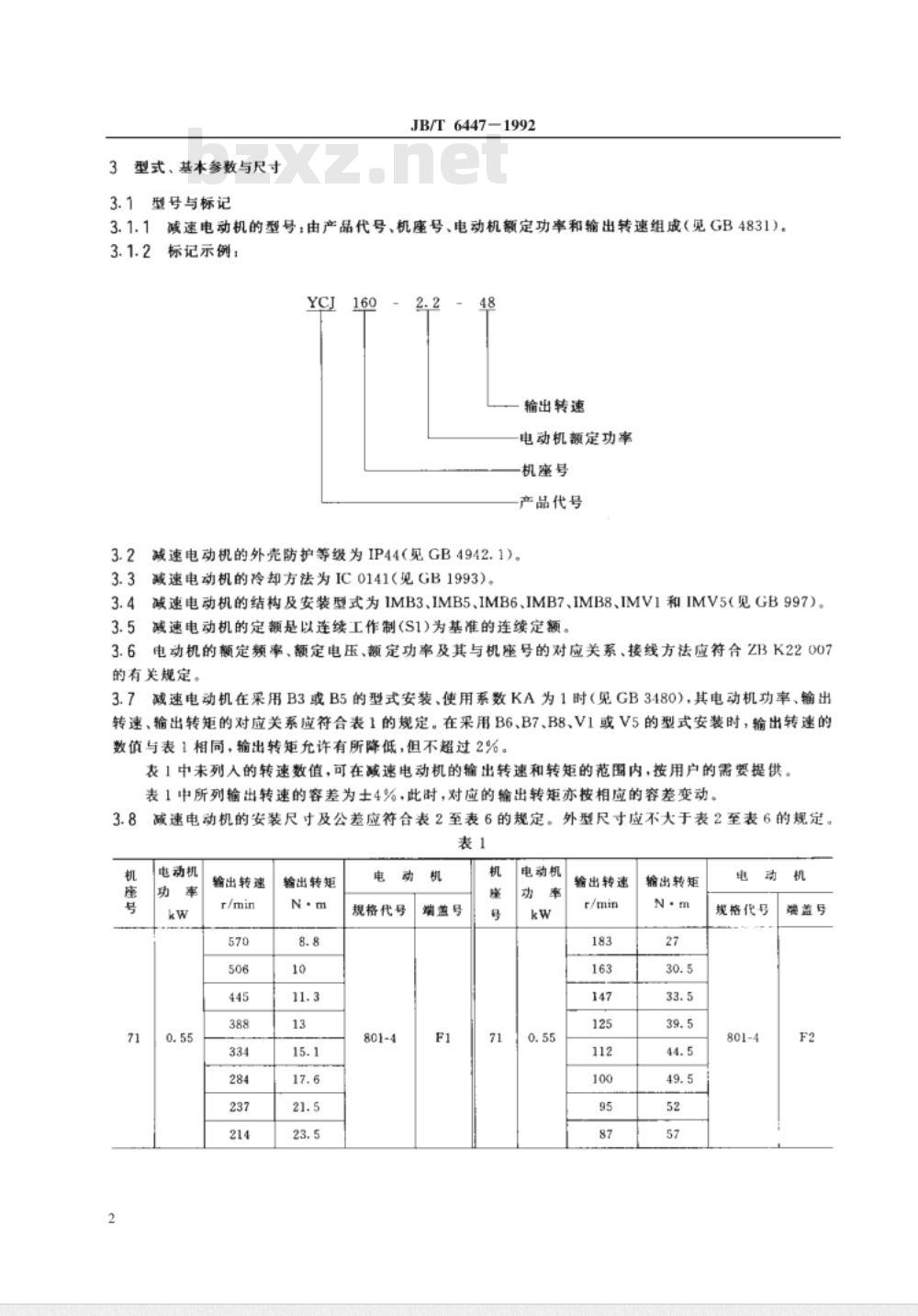

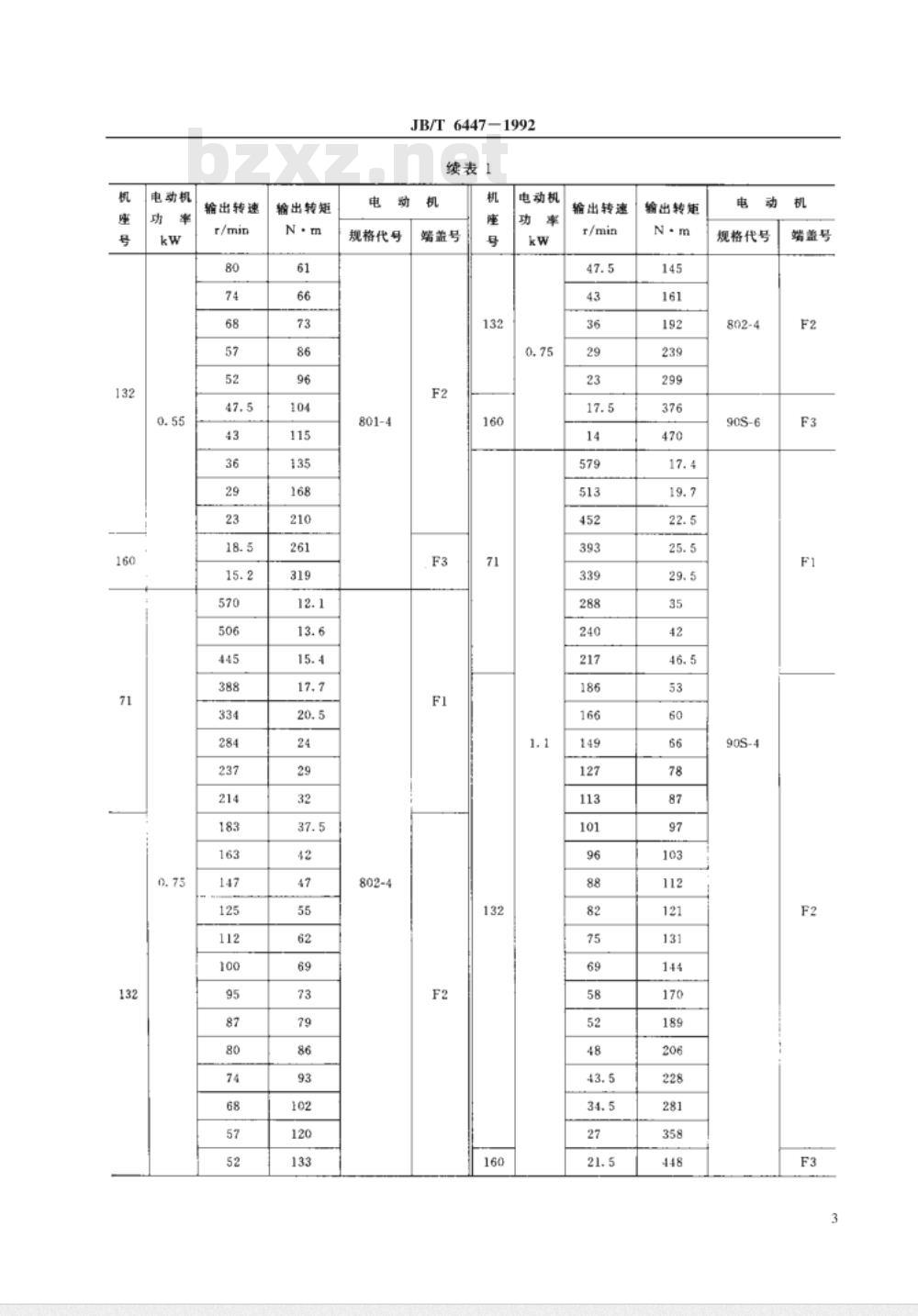

中华人民共和国机械行业标准 YCJ系列齿轮减速三相异步电动机技术条件 1 主题内容与适用范围 本标准规定了YCJ系列齿轮减速三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则，以及标志、包装、保用期等要求。本标准适用于YCJ系列机座号71～280的减速电动机，电动机功率为0.55～15kW，输出转速约为15~600r/min，输出转矩约为9～3200N·m。减速电动机采用外啮合渐开线圆柱齿轮，分单级、两级和三级减速传动，并可正反向运转。 2 引用标准 GB4831 GB755 电机产品型号编制方法 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB10069 电机尺寸及公差 JB/Z294 普通平键型式和尺寸 3 型式、基本参数与尺寸 3.1 型号与标记 3.1.1 减速电动机的型号：由产品代号、机座号、电动机额定功率和输出转速组成（见GB4831）。 3.1.2 标记示例： YCJ 160 2.2 48 输出转速 电动机额定功率 机座号 产品代号 3.2 减速电动机的外壳防护等级为IP44（见GB4942.1）。 3.3 减速电动机的冷却方法为IC0141（见GB1993）。 3.4 减速电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMV1和IMV5（见GB997）。 3.5 减速电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6 电动机的额定频率、额定电压、额定功率及其与机座号的对应关系、接线方法应符合ZBK22007的有关规定。 3.7 减速电动机在采用B3或B5的型式安装、使用系数KA为1时（见GB3480），其电动机功率、输出转速、输出转矩的对应关系应符合表1的规定。在采用B6、B7、B8、V1或V5的型式安装时，输出转速的数值与表1相同，输出转矩允许有所降低，但不超过2%。表1中未列人的转速数值，可在减速电动机的输出转速和转矩的范围内，按用户的需要提供。表1中所列输出转速的容差为±4%，此时，对应的输出转矩亦按相应的容差变动。 3.8 减速电动机的安装尺寸及公差应符合表2至表6的规定。外型尺寸应不大于表2至表6的规定。 表1 电动机功率与输出转速对应关系 电动机功率（kW） 输出转速（r/min） 输出转矩（N·m） 0.55 570 8.8 0.55 506 10 0.55 445 11.3 0.55 388 13 0.55 334 15.1 0.55 284 17.6 0.55 237 21.5 0.55 214 23.5 表2 电动机额定功率、输出转速与转矩对应关系（续） 电动机功率（kW） 输出转速（r/min） 输出转矩（N·m） 0.55 183 27 0.55 163 30.5 0.55 147 33.5 0.55 125 39.5 0.55 112 44.5 0.55 100 49.5 0.55 95 52 0.55 87 57 3.9 减速电动机的外型尺寸及公差应符合表2至表6的规定。
