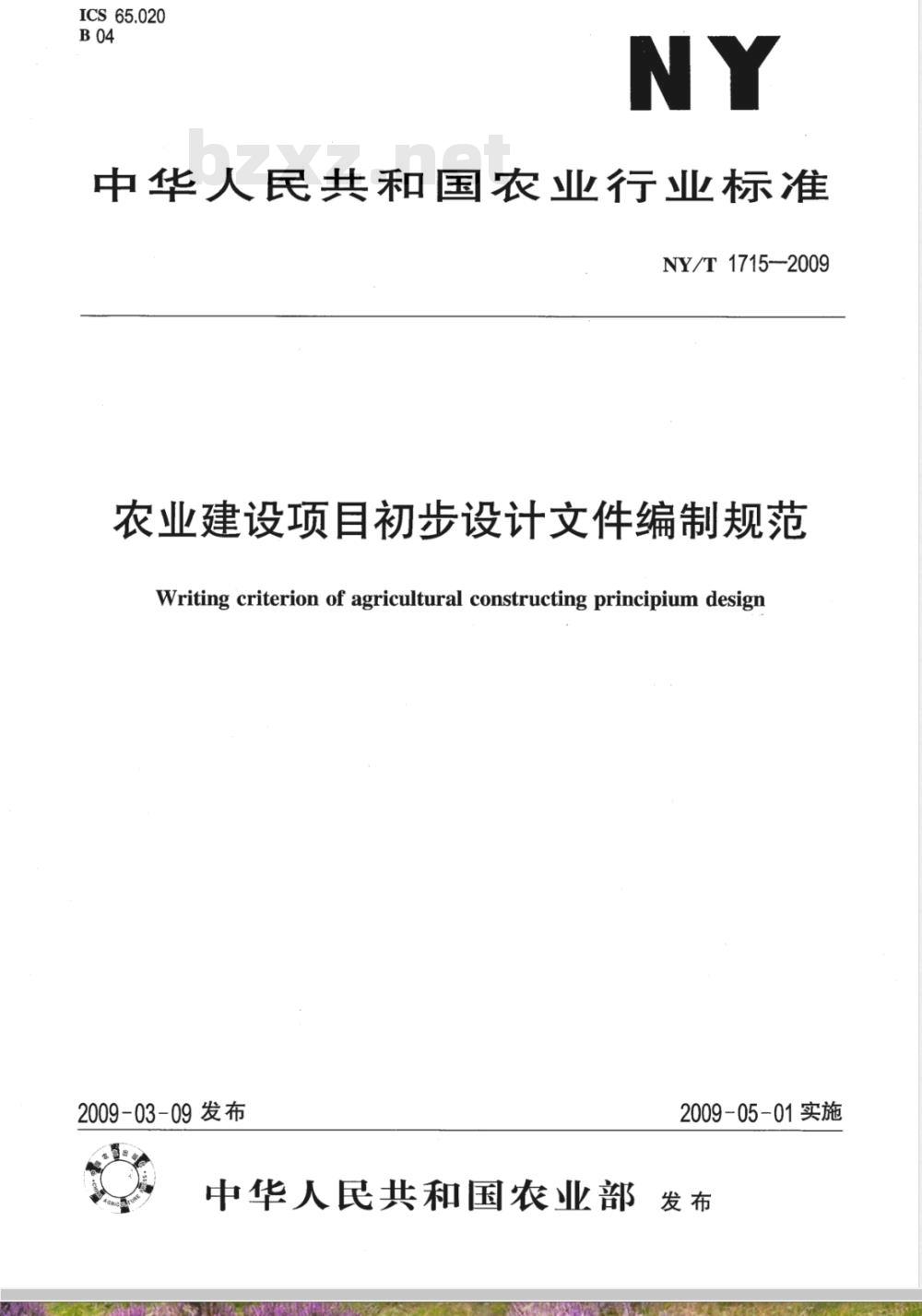

【农业行业标准(NY)】 农业建设项目初步设计文件编制规范

ICS65.020
中华人民共和国农业行业标准
NY/T 1715-2009
农业建设项目初步设计文件编制规范Writing criterion of agricultural constructing principium design2009-03-09发布
2009-05-01实施
中华人民共和国农业部发布

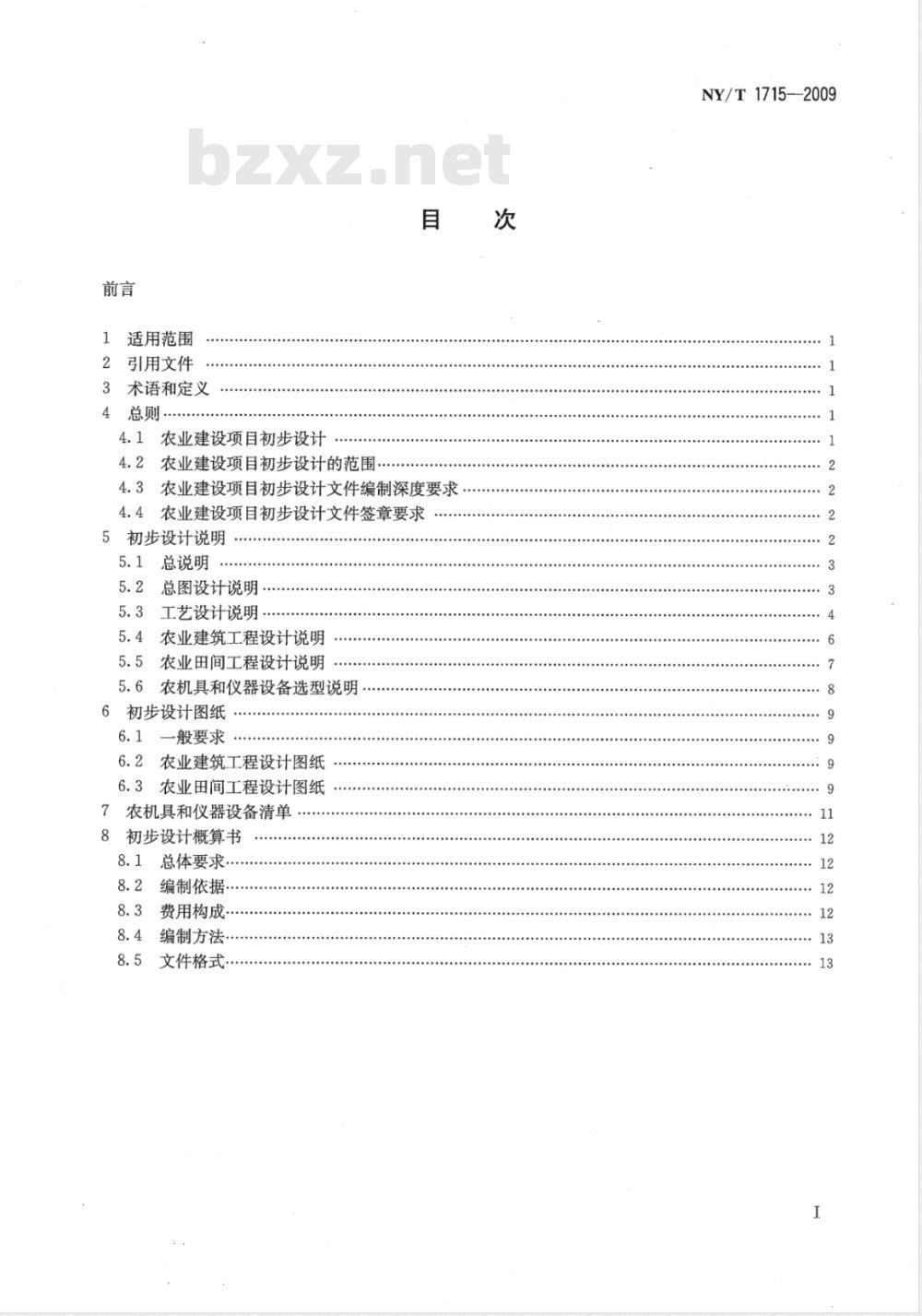

适用范围
引用文件
术语和定义
4.1农业建设项目初步设计
4.2农业建设项目初步设计的范围·目
4.3农业建设项目初步设计文件编制深度要求4.4
农业建设项目初步设计文件签章要求5初步设计说明
总说明
总图设计说明·
工艺设计说明.
5.4农业建筑工程设计说明
5.5农业田间工程设计说明
5.6农机具和仪器设备选型说明
6初步设计图纸
一般要求
6.2农业建筑工程设计图纸
6.3农业田间工程设计图纸
7农机具和仪器设备清单
8初步设计概算书
总体要求..
编制依据·Www.bzxZ.net
费用构成
编制方法
文件格式.
NY/T1715—2009
NY/T1715—2009

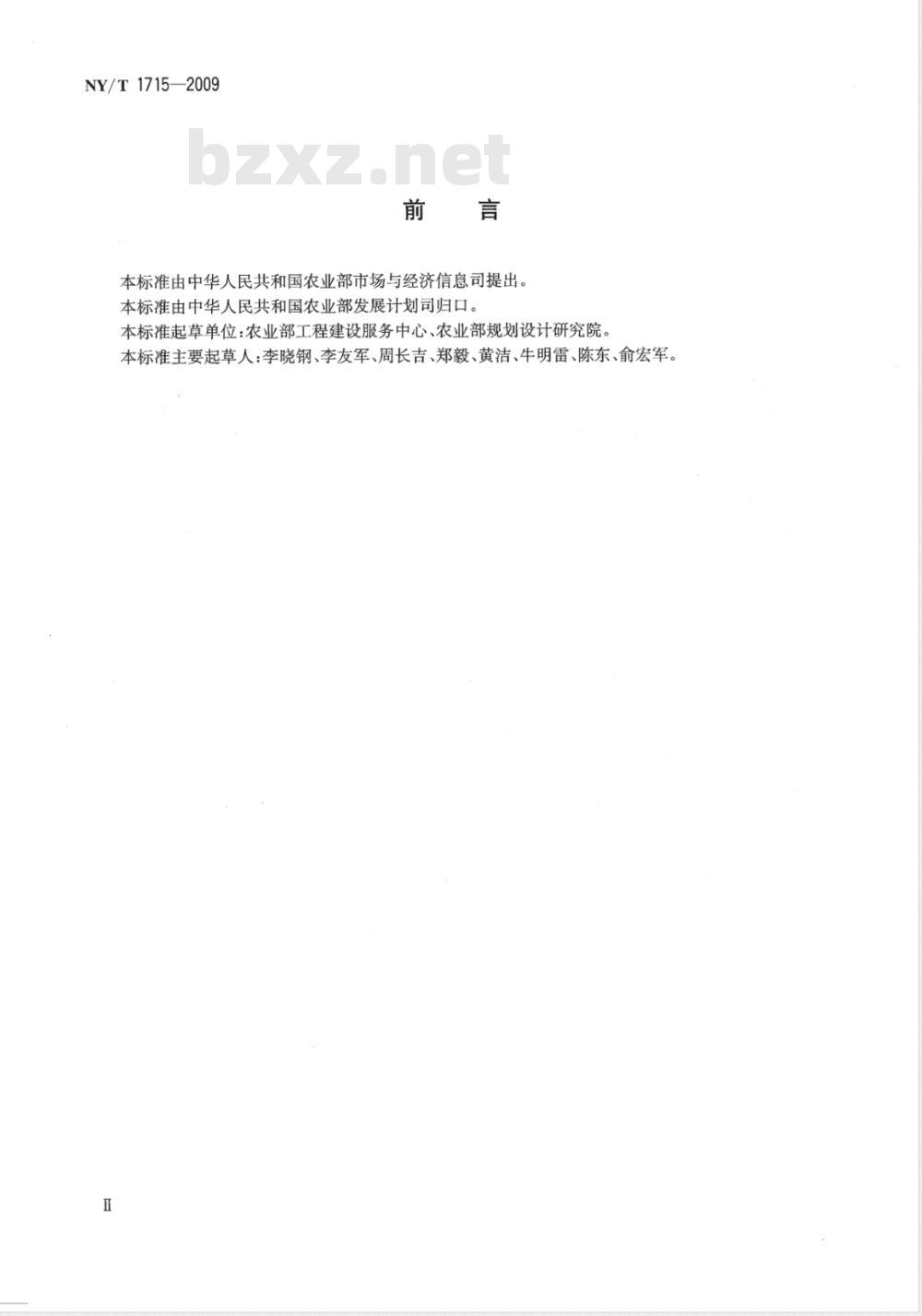

本标准由中华人民共和国农业部市场与经济信息司提出。本标准由中华人民共和国农业部发展计划司归口。本标准起草单位：农业部工程建设服务中心、农业部规划设计研究院。本标准主要起草人：李晓钢、李友军、周长吉、郑毅、黄洁、牛明雷、陈东、俞宏军。I

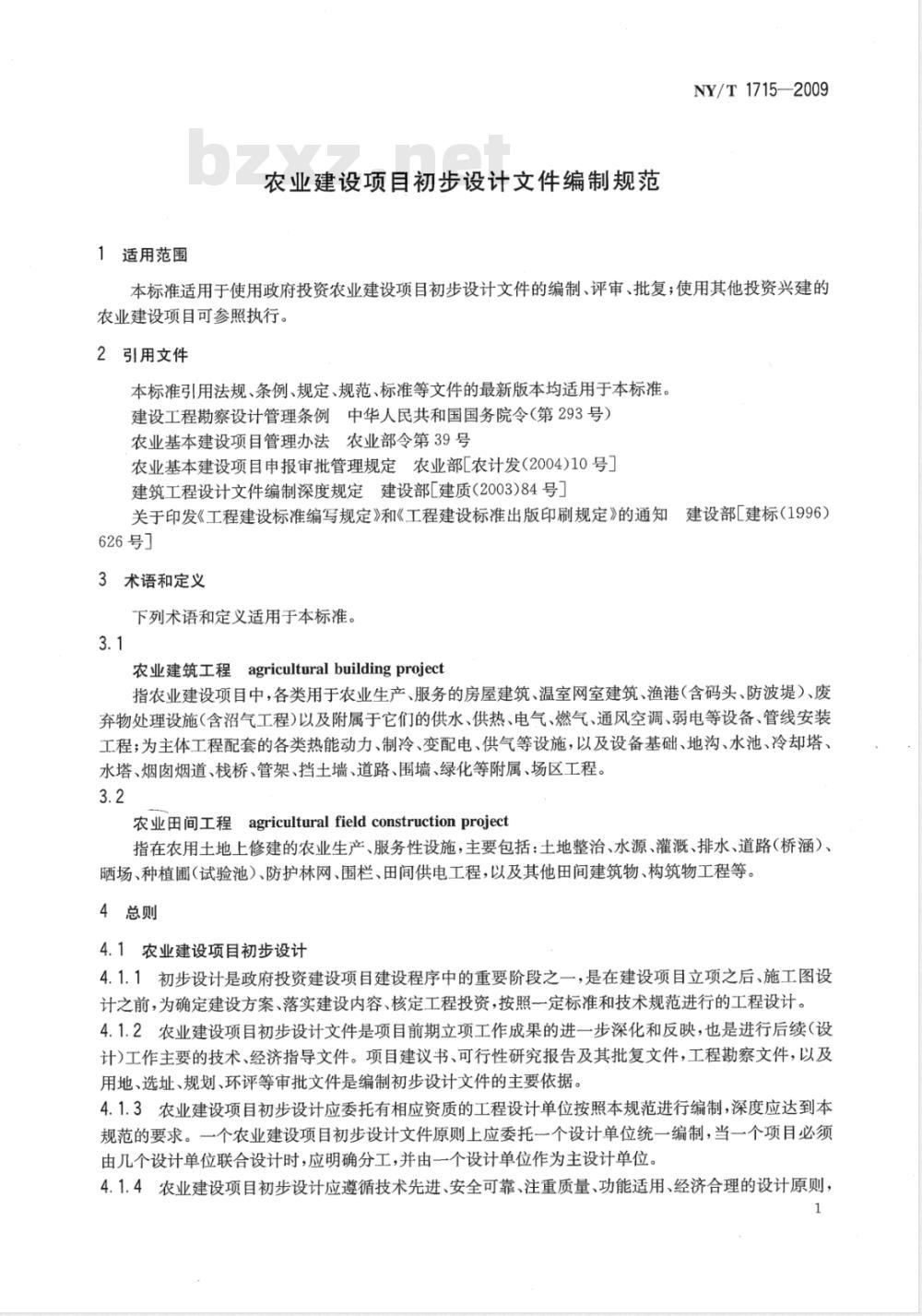

1适用范围
农业建设项目初步设计文件编制规范NY/T1715—2009
本标准适用于使用政府投资农业建设项目初步设计文件的编制、评审、批复；使用其他投资兴建的农业建设项目可参照执行。
2引用文件
本标准引用法规、条例、规定、规范、标准等文件的最新版本均适用于本标准。建设工程勘察设计管理条例中华人民共和国国务院令（第293号)农业基本建设项目管理办法农业部令第39号农业基本建设项目申报审批管理规定农业部[农计发(2004)10号」建筑工程设计文件编制深度规定建设部[建质(2003)84号」关于印发《工程建设标准编写规定》和《工程建设标准出版印刷规定》的通知建设部[建标（1996）626号
3术语和定义
下列术语和定义适用于本标准。3.1
农业建筑工程agriculturalbuildingproject指农业建设项目中，各类用于农业生产、服务的房屋建筑、温室网室建筑、渔港（含码头、防波堤）、废弃物处理设施（含沼气工程)以及附属于它们的供水、供热、电气、燃气、通风空调、弱电等设备、管线安装工程；为主体工程配套的各类热能动力、制冷、变配电、供气等设施，以及设备基础、地沟、水池、冷却塔、水塔、烟窗烟道、栈桥、管架、挡土墙、道路、围墙、绿化等附属、场区工程，3.2
农业田间工程agricultural field constructionproject指在农用土地上修建的农业生产、服务性设施，主要包括：土地整治、水源、灌溉、排水、道路（桥涵）、晒场、种植圃（试验池）、防护林网、围栏、田间供电工程，以及其他田间建筑物、构筑物工程等。4总则
4.1农业建设项目初步设计
4.1.1初步设计是政府投资建设项目建设程序中的重要阶段之一，是在建设项目立项之后、施工图设计之前，为确定建设方案、落实建设内容、核定工程投资，按照一定标准和技术规范进行的工程设计。4.1.2农业建设项目初步设计文件是项目前期立项工作成果的进一步深化和反映，也是进行后续（设计)工作主要的技术、经济指导文件。项目建议书、可行性研究报告及其批复文件，工程勘察文件，以及用地、选址、规划、环评等审批文件是编制初步设计文件的主要依据。4.1.3农业建设项目初步设计应委托有相应资质的工程设计单位按照本规范进行编制，深度应达到本规范的要求。一个农业建设项目初步设计文件原则上应委托一个设计单位统一编制，当一个项目必须由几个设计单位联合设计时，应明确分工，并由一个设计单位作为主设计单位。4.1.4农业建设项目初步设计应遵循技术先进、安全可靠、注重质量、功能适用、经济合理的设计原则，1
NY/T1715—2009
农业建筑工程还应适当注意美观。4.1.5设计单位必须按照工程建设强制性标准进行设计、并对设计的质量负责。设计单位应当根据勘察成果文件进行农业建设项目初步设计，注明工程合理使用年限。4.1.6农业建设项目初步设计，鼓励采用先进的科学技术、生产工艺、节能节水设备和新型材料。对可能影响工程质量和安全，又没有国家技术标准的，应按照有关规定由国家认可的检测机构进行试验，出具检测报告，并经国务院有关部门或者省、自治区、直辖市人民政府有关部门组织的建设工程技术专家委员会审定后，方可使用。
4.1.7初步设计文件应当符合法律、行政法规的规定，符合工程质量、安全标准以及设计合同的约定。初步设计文件选用的建筑材料、构配件和设备，应注明规格、性能参数等技术指标，其质量必须符合有关标准，不得指定生产厂或供应商4.1.8编制农业建设项目初步设计文件还应符合国家有关土地管理、城市规划、工程建设强制性标准、政策、法规要求，遵循行业主管部门颁布的建设标准、估算指标、造价定额、技术规范、产品质量检验与检测标准等。
4.1.9大型农业建设项目初步设计文件中应提出应对地震、洪水、风暴、雨雪、冰冻等自然灾害以及可能发生的其他危害的措施，必要时应设专门篇章进行说明，或进行专门设计。4.2农业建设项目初步设计的范围4.2.1各类政府投资农业建设项目均应编制初步设计文件。初步设计文件应按照可行性研究报告或项目建议书及其批复文件确定的建设内容、规模、标准和投资进行编制。4.2.2农业建设项目中含有农业建筑工程、农业田间工程、农机具和仪器设备购置等多项建设内容时，各项内容及全部建设投资均应编入初步设计文件，并达到本规范规定的深度要求。农业建设项目中的一般建筑工程应按照建设部颁布的《建筑工程设计文件编制深度规定》编制初步设计文件。4.2.3农业工程建设项目初步设计文件应包括初步设计说明书、初步设计图纸、初步设计概算书、农机具和仪器设备清单等内容。
4.2.3.1初步设计说明书由总说明、总图设计说明，工艺设计说明、农业建筑工程设计说明、农业田间工程设计说明、农机具和仪器设备选型说明等部分组成。4.2.3.2初步设计图纸包括农业建筑工程设计图和农业田间工程设计图。4.2.3.3初步设计概算书应由工程总概算书、工程综合概算书、工程概算书组成。4.3农业建设项目初步设计文件编制深度要求满足编制施工图设计文件的需要；一能作为审批、确定项自投资概算的依据：满足主要农机具和仪器设备及材料招标、加工、订货的初步需要；能据以开展施工图设计，指导进行施工准备等工作。4.4农业建设项目初步设计文件签章要求4.4.1初步设计文件封面中应写明项目名称、编制单位、编制年月；注明编制单位资质所属行业、等级、证书编号。
4.4.2初步设计文件靡页中应标明设计单位法定代表人、技术总负责人、项目总负责人和各专业负责人的姓名，并经上述人员签字，加盖设计单位印章。4.4.3初步设计图纸和说明书均应按本规范的有关规定进行签署，具体规定详见有关部分。5初步设计说明
初步设计说明应按照总说明、总图设计说明，工艺设计说明、农业建筑工程设计说明、农业田间工程2
设计说明、农机具和仪器设备选型说明等内容和次序编写。5.1总说明
5.1.1项目概况
NY/T1715—2009
对农业建设项目的背景进行简单描述，列出项目名称、建设地点、建设规模、建设目标、及其他批复情况等。
5.1.2设计依据
国家法律、法规、标准、规范；可行性研究报告或项目建议书，及其批复文件；设计合同及附属协议；
建设单位提供的设计要求、使用要求或生产工艺资料；工程所在地区的气象资料、地形地貌、土壤条件，建设场地的工程、水文地质资料；原料、辅助原料材料供应情况；水、电、气、燃料等能源供应情况，公用设施和交通运输条件；规划、用地、环保、卫生、绿化、消防、节能、人防、抗震等要求和依据资料。5.1.3设计指导思想
设计中贯彻农业政策、农业区划、行业规划等有关规定的阐述：采用新技术、新材料、新设备和新结构的情况：节约用地、节约能源、环境保护、水土保持、防火、安全、灾害应对、综合利用等方面的主要措施；根据使用功能要求，对总体布局和选用标准方面的综合叙述。5.1.4建设规模和设计范围
5.1.4.1建设规模及项目组成。当农业建设项目包含多个单项工程，或单项工程包括不同的单位工程时，应在说明书中就不同的单项工程、单位工程予以描述；5.1.4.2分期建设的情况。
5.1.4.3承担设计范围与分工。
5.1.5综合技术经济指标
技术经济指标主要包括：用地指标及用地情况，建设规模、产品方案，总建筑面积及主要单项工程规模，总投资及投资构成，劳动定员，主要原材料、物料、燃料、水资源消耗等，以上技术经济指标可视项目情况进行调整。
5.1.6初步设计审批以及开展下一步工作需要解决的问题建设单位为开展下一步工作应提供的资料；初步设计中还存在的不能确定的问题；在施工图设计中应注意解决的问题；需要有关部门批准的特殊问题。5.1.7变更情况
初步设计文件与可行性研究报告、项目建议书及其批复文件相比，存在以下问题时应按照有关规定报请主管部门同意，并在初步设计总说明中详细说明原因：变更建设地点、建设性质、建设单位、建设期限、招标方案的；变更建设内容、建设标准、建设规模导致项目主要使用(服务)功能发生变化的；初步设计概算的总投资变更超过立项批复总投资10%以上（含10%)的。5.2总图设计说明
5.2.1设计依据及基础资料
可研报告及其批复文件中的相关内容；-当地规划、环保等有关主管部门对项目的要求；3
NY/T1715—2009
一设计采用的标准、规范、定额和有关技术经济指标；一地形图所采用的坐标、高程系统及其与城市相应系统的换算关系。5.2.2项目区（场区）概述
一说明项目区所在地的名称及位置；概述项目区内地形地貌（如山丘，河流，最高、最低标高、坡度等），当项目分散在不同地区时应分别说明；
一一描述场地内原有建筑物、构筑物、沟渠、供配电、给排水、道路、林网以及保留、拆除的情况；一一摘述与总平面设计有关的自然因素，如洪涝、干旱、地震、滑坡与其他地质灾害。5.2.3总平面布置
说明总平面布置的原则，说明如何因地制宜，根据地形、地质、朝向、风向、防火、卫生、环境保护等要求布置建、构筑物，使其满足使用功能或生产工艺等技术经济的要求；说明功能分区的原则；
应分系统说明总平面中耕作区、水源、容泄区、灌排系统、建筑物、构筑物、林网、堤坝、堆晒场码头、港池、饲养池、饲养场、废弃物处理场、停车场、道路等布置情况和特点，说明近远期结合、预留发展用地、保护生态等措施；说明总平面设计与周围环境、城镇规划、村镇规划、农业生产规划之间的关系。5.2.4竖向设计
说明竖向设计的依据（如道路和管道标高、地形、供水及排水、防洪水位、土方平衡等情况）；说明竖向布置方式（平坡式或台阶式），地表雨水的排除方式（明沟或暗管）及排放地点和高程：根据需要注明初平土方工程量。5.2.5交通组织
5.2.5.1概述劳动力、生产资料、耕作收获农机具、运输车辆等交通组织、停车场、停车库情况；5.2.5.2说明道路的主要技术条件，说明路面宽度、路面类型、最大及最小纵坡及转弯半径等。5.3工艺设计说明
工艺设计说明一般包括总体工艺设计和单项工程工艺设计说明。总体工艺设计说明主要描述建设项目中包括的各个单项工程、单位工程之间的关系、各个生产环节之间的工艺流程，或是建设项目各体系之间的工艺关系。单项工程的工艺设计说明主要描述在满足建设项目总体工艺要求的条件下，单项工程内部主要的工艺设计内容，包括单项工艺流程及主要生产参数。5.3.1工艺设计的主要依据
5.3.1.1项目批复的技术路线或工艺技术方案。5.3.1.2工艺设计依据的产品及服务标准，产品生产、服务功能的工艺参数，标准、规范和行业有关规定，并引出这些标准和规范的名称、编号。5.3.1.3业主提出的与工艺设计有关的其他文件，包括会议纪要、备忘录等。5.3.2工艺设计的主要原则
主要描述工艺设计中所遵循的基本原则、工艺流程布局的合理性以及对高产、低耗、因地制宜、节约用地、节约投资、提高劳动生产率、清洁生产、环境保护等方面的设计要求。工艺设计应遵循先进、适用、可靠的原则，在可行性研究报告及其批复的基础上应进一步深人开展工艺设计方案比选，并尽量采用标准化设计。
5.3.3种植生产工艺设计说明
5.3.3.1品种与工艺说明。明确品种、规模，选择工艺技术、指标、定额，包括种植品种、生产规模、产出品名称、数量、质量标准；说明发芽率、壮苗率、移栽成活率，授粉方式等技术指标；说明生产阶段划分，周转及工艺流程；描述环境消毒、播种、田间管理、灌溉、授粉时间、收获时间等种植工艺要点；提出劳动定4
员、生产劳动制度、班工作时间、年工作目、生产岗位设置等要求。NY/T1715—2009
5.3.3.2田块安排与布置说明。根据工艺要求，对采用温室等密闭式种植应确定温度、湿度、通风量、风速限制、光照、噪音、空气中飘尘及有害气体限制浓度要求；对大田种植确定种质圃（试验池）、育种田、商品田的空气、水环境要求；对田块和温室等生产性设施进行安排，列出各个单项的项目名称、单体面积、栋数、总面积。
5.3.3.3投人品消耗与储备供应说明。说明种子、化肥、农药消耗种类、消耗定额，明确贮备量及供应来源；作物需水量预测，温室无土栽培种植应考虑循环水消毒和无害化排放；生产用热水、蒸汽、电力、燃油、天然气等日需要量或年均需要量及供应来源。5.3.3.4卫生防疫、环境保护与节水节能工艺设计说明。包括农业生产的卫生防疫和环境保护设计工艺要求，包括组织培养、移栽等可能需要的生产工艺对人员更衣消毒、装运、病害株处理等工程设施的建设要求；生产工艺对富营养水、枝叶废弃物等无害化处理和资源化利用的工程设施建设要求；生产工艺对育种隔离、检疫隔离等特殊技术要求；种植业节水节能工艺设计要求，对采用旱作节水工艺的农业生产应重点说明。
5.3.4畜禽、水产养殖场工艺设计说明5.3.4.1品种与工艺说明。明确品种、规模，选择工艺技术、指标、定额，包括饲养畜禽、水产品种，饲养规模，产出品名称、数量、质量标准；技术经济指标：繁殖率、成活率、淘汰率、各生长阶段年龄体重、配种方式；畜禽各生产阶段划分，畜群划分，畜禽周转及工艺流程框图，畜禽平均日饲养量；畜禽、水产饲养工艺要点：畜禽、水产采用栏圈笼具、水池等类型，饮水，喂料，清粪，排污方式；劳动定员、生产劳动制度，班工作时间，年工作日，生产岗位设置等。5.3.4.2建筑设计工艺要求说明。应说明生产和辅助建筑的工艺设计要求，提出各类畜禽舍、水产养殖设施的环境要求，包括温度、湿度、通风量、风速限制、光照、噪音、空气中飘尘及有害气体限制浓度，对畜禽舍内、栏内、水产饲养设施内饲养密度的要求；生产和辅助生产建筑物（构筑物）一览表，列出各个单项工程的项目名称、单体面积、容积、数量、总面积、总容积等。5.3.4.3物料消耗及储备供应说明。包括各类饲料、鱼饵消耗种类与消耗定额，平均种群日合计饲料、鱼饵消耗量，平均日饲料、鱼饵加工贮备量及供应来源；各类畜禽每群平均头日饮水量、排粪尿量，平均全群日合计饮用水量、排粪尿量；生产用热水、蒸汽、电力、煤油、天然气等日需要量或年均需要量及供应来源。
5.3.4.4畜禽、水产养殖场卫生防疫、环境保护与节能节水工艺设计说明。包括按照全场整体工程防疫，采用全进全出工艺，实行人畜分居、适当集约，避免人畜、人鱼共患病传染和农村环境污染的加剧。主要包括养殖场区防疫规划、生产工艺对人员更衣消毒、畜禽、水产装运要求，种畜禽选卖，车辆消毒，病死畜禽、水产处理等工程设施的建设要求；生产工艺对粪、尿、污水的无害化处理和资源化利用的工程设施建设要求；生产工艺对防疫绿化隔离带及场区绿化的技术要求。5.3.5农产品加工车间工艺设计说明详细描述加工工艺流程中各个环节的相互关系和受控情况、各环节的工艺控制参数，据此决定生产设施的工程规模和设备选型。设备选型的参数应包括名称、型号、尺寸、单位、数量、性能参数等。5.3.5.1车间产品方案、生产规模、产品质量标准。5.3.5.2车间组成和各车间的联系等。5.3.5.3车间工作制度，年工作日、生产班次、班工作时间、连续或间断性生产。5.3.5.4车间定员，按生产岗位、按班次分类制表。5.3.5.5简述车间工艺流程、绘制工艺流程图；物料经过工艺设备的顺序及生成物去向，产品原料的输送、贮备方式，主要操作技术条件（温度、压力、流量、配比、环境条件要求）。5
NY/T 1715—2009
5.3.5.6采用新工艺、新技术的内容、效益及来源。5.3.5.7主要工艺技术指标（列表说明）。5.3.5.8原料、辅助原料需用量及主要技术规模或质量标准，经计算列出单位产品原料、物料、动力消耗指标，物料平衡计算和说明。5.3.5.9主要设备选型。论证其技术先进性，适用性和经济合理性，需列设备名称、型号、数量、产地。5.3.6实验室工艺设计说明
说明实验室的类型，描述工艺流程、工艺布置、环境要求、主要设备选型，卫生防疫和环境保护要求等。
5.3.6.1实验室分区布局，按实验室的功能要求合理分区，并结合工艺流程和工艺布置进行分区说明，如：主要试验区、其他试验区和辅助用房。5.3.6.2对围护结构和室内功能的要求，重点说明实验室的楼地面、内外墙面、天花、门窗、试验台等部位用材和做法，并说明对防滑、防火、防水、防毒、防渗漏、光洁、密闭、以及耐腐蚀的特殊要求。5.3.6.3采暖通风与空气调节的要求，应详细说明实验室对送排风系统的特殊要求，如：实验室的气流方向、压力梯度、污染空气的排放、送排风系统方式、以及洁净度要求等。5.3.6.4环境参数及改善环境措施，说明实验室对温度、湿度、照明以及噪声水平等的特殊要求，改善环境的措施等。
5.3.7其他农业生产工艺设计说明其他农产品生产工艺说明可参照相关行业标准执行。5.4农业建筑工程设计说明
5.4.1总体要求
农业建筑工程设计说明包括建筑、结构、电气、给水排水、采暖通风与空气调节、热能动力、节水、节能和环保等专业设计说明，具体参见建设部颁布的《建筑工程设计文件编制深度规定》中的相关内容。渔港工程（含码头、防波堤）、废弃物处理工程（含沼气工程)按相关行业有关标准、规定执行。5.4.2温室、网室建筑工程设计说明5.4.2.1概述温室、网室的使用功能和工艺要求。5.4.2.2简述温室、网室主体结构、基础形式、覆盖材料和主要工程做法。5.4.2.3重点描述温室环境控制与调节系统，包括通风系统、空调系统、采暖系统、电气和自控系统、灌溉和施肥系统、遮荫和降温系统等。5.4.2.4对种植需要的土壤或基质消毒、播种、田间管理、施肥打药、生物防治、机械化收获等主要农用设备进行选型说明，并列出材料设备表。5.4.2.5展览温室、景观温室等人活动比较频繁的功能性温室、网室或有其他特殊要求的温室，设计说明除应达到本规范要求和建设部《建筑工程设计文件编制深度规定》外，还应满足使用方提出的具体要求。
5.4.3畜禽水产养殖场（舍)建筑工程设计说明5.4.3.1概述养殖场舍的使用对象和工艺技术要求。5.4.3.2说明场舍的建筑结构，包括主体结构、基础形式、门窗、围护材料和主要工程做法。5.4.3.3重点描述不同场舍的环境控制与调节系统，包括通风系统、空调系统、采暖系统、照明系统和自控系统、喂饲系统、清粪排污系统、废弃物处理系统等。5.4.3.4对养殖设施和各套环境控制系统设备进行选型说明，并列出材料设备表。5.4.3.5对实验动物养殖等涉及生物安全、疫病防控、人类健康的功能性场舍或有其他特殊要求的，应对安全防控措施作重点说明。设计说明除应达到本规范要求外，还应满足建设部颁布的《建筑工程设计6
文件编制深度规定》、其他相关标准、以及业主的要求等。5.4.4辅助生产建筑或设施工程设计说明NY/T1715—2009
初步设计说明中应对总图上标明的辅助生产建筑物、构筑物等进行使用功能说明、工程数量统计和工程做法说明，以便于计算投资。5.5农业田间工程设计说明
5.5.1设计原则和指导思想
阐述农业由间工程设计原则和指导思想。设计原则应提出分区分片规划要求，便于机械化、规模化、集约化、标准化生产，要求设备配套、使用年限恰当、工程投资适宜。5.5.2农业田间工程设计说明一般要求详细描述土地现状；根据使用功能要求，说明农业田间工程的组成、生产用地配置、土地使用分区和占地面积。
可按照土地整治、水源、田间道路（桥涵）、晒场、灌溉（供水）、排水、种植圃（试验池）、防护林网、围栏、田间供电工程，以及其他构筑物等进行分类；说明农业田间工程各组成部分的设计原则及设计标准；论述农业田间工程的建设对周围环境的影响。说明土地资源条件或特点，项目中农作物的生物特性及其对自然条件的适应性，项目生产要求和需要；各种生产用地的单元及其标准规格等。5.5.3土地整治设计说明
5.5.3.1坡改梯田。说明坡地坡度，根据不同坡度拟改梯田的控制宽度和长度；坡改后的排水措施；坡改梯田的土、石方工程量；挡土墙捻、)的断面设计、材料和砌筑形式。5.5.3.2土壤改良。描述种植区土壤改良面积、土壤改良的措施和方法；土壤改良中土方工程量，掺和材料（如石灰、砂或沙土、黏土、有机肥料等）的数量、来源、运输的距离等。5.5.3.3土地平整。土地平整的范围、标高。工程量估算方法，及土地平整土方量（填、挖方计算）及土方平衡等（土地平整数量应扣除道路及灌排工程所占面积）。5.5.4田间道路（桥涵)设计说明说明田间道路（桥涵）的系统组成和分级情况；道路（桥涵）宽度、工程做法、主要材料、道路（桥涵）基础、填挖情况等。
5.5.5水源工程设计说明
水源工程包括建在田间的井、库、塘、窖、抽水站等。5.5.5.1井设计。说明井深度、井孔直径、井的数量、井距、井管材料、主要含水层性质及单井涌水量、动水位、静水位等。提出配套的水泵数量、型号及配套动力。5.5.5.2库、塘、窖设计。说明库、塘的集水面积、地面或河道径流情况，库、塘的设计标准（包括正常和校核），总蓄水量。说明库、塘、窖的主要构筑物，如堤、坝、捻的结构型式及工程量。说明库、塘、窖的取水方式及设计流量。
5.5.5.3抽水站设计。参考水利行业有关建设标准进行。5.5.5.4其他形式的水源工程设计。任何灌溉水源的设计应有较详细的计算数据。5.5.6田间灌溉（供水)工程设计说明5.5.6.1当没有灌溉制度资料时，应编写灌溉制度，并进行灌溉水量平衡设计。5.5.6.2根据灌溉沟渠、管道系统组成，列表说明沟渠、管道的名称、设计标准、设计流量（正常流量、加流量）、控制面积、起止点、长度、断面形式、断面尺寸、防渗形式、挖、填方工程量、防渗材料工程量等。采用喷灌、滴灌、渗灌时应列表说明固定管道及附件的管径、数量、材料名称及土方工程量。5.5.6.3根据灌溉渠道系统组成，列表说明渠道上的各种构筑物的名称、数量、设计标准、设计流量、结构形式、工程做法、设备数量等。7
