【机械行业标准(JB)】 感应移相器 通用技术条件

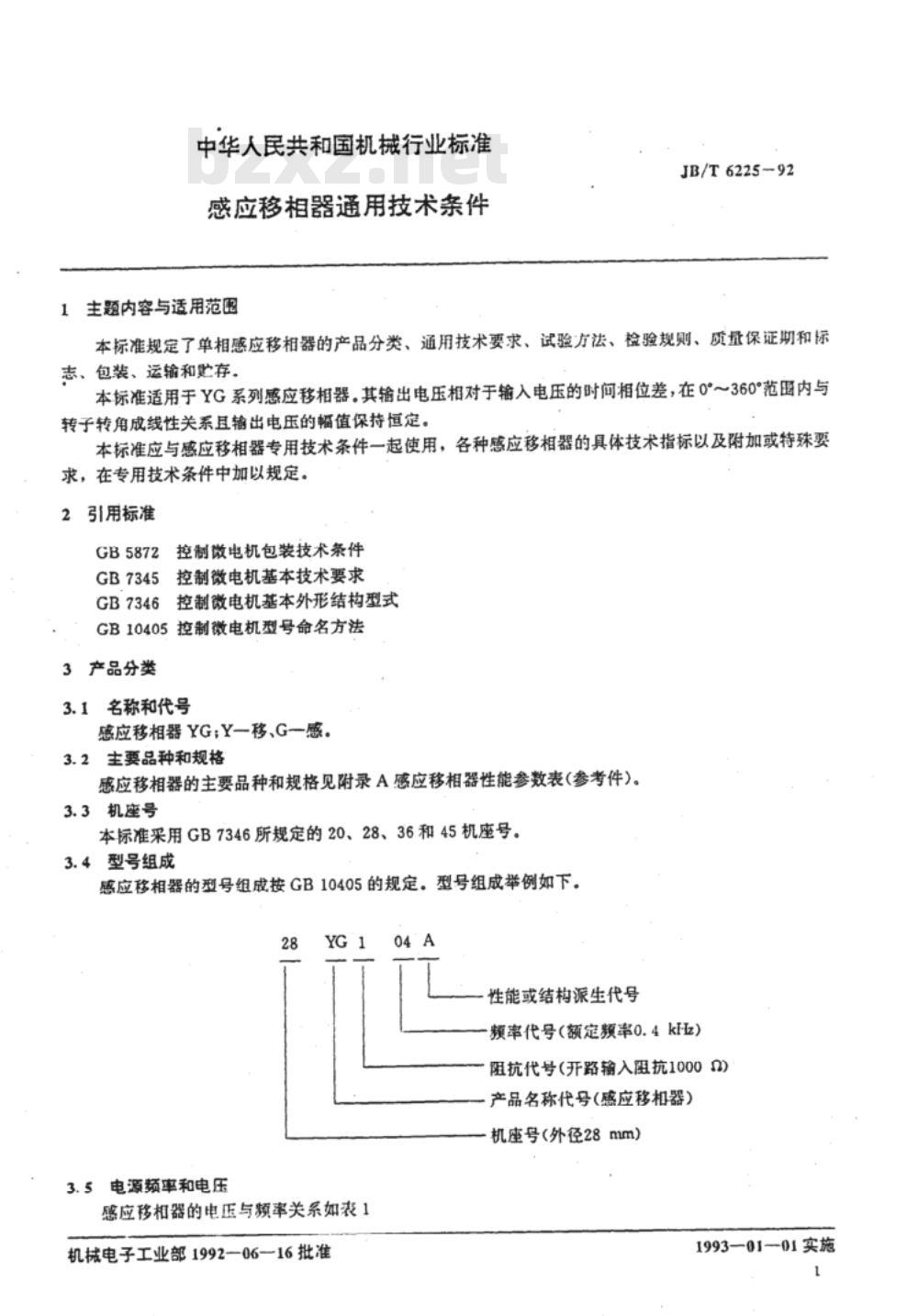

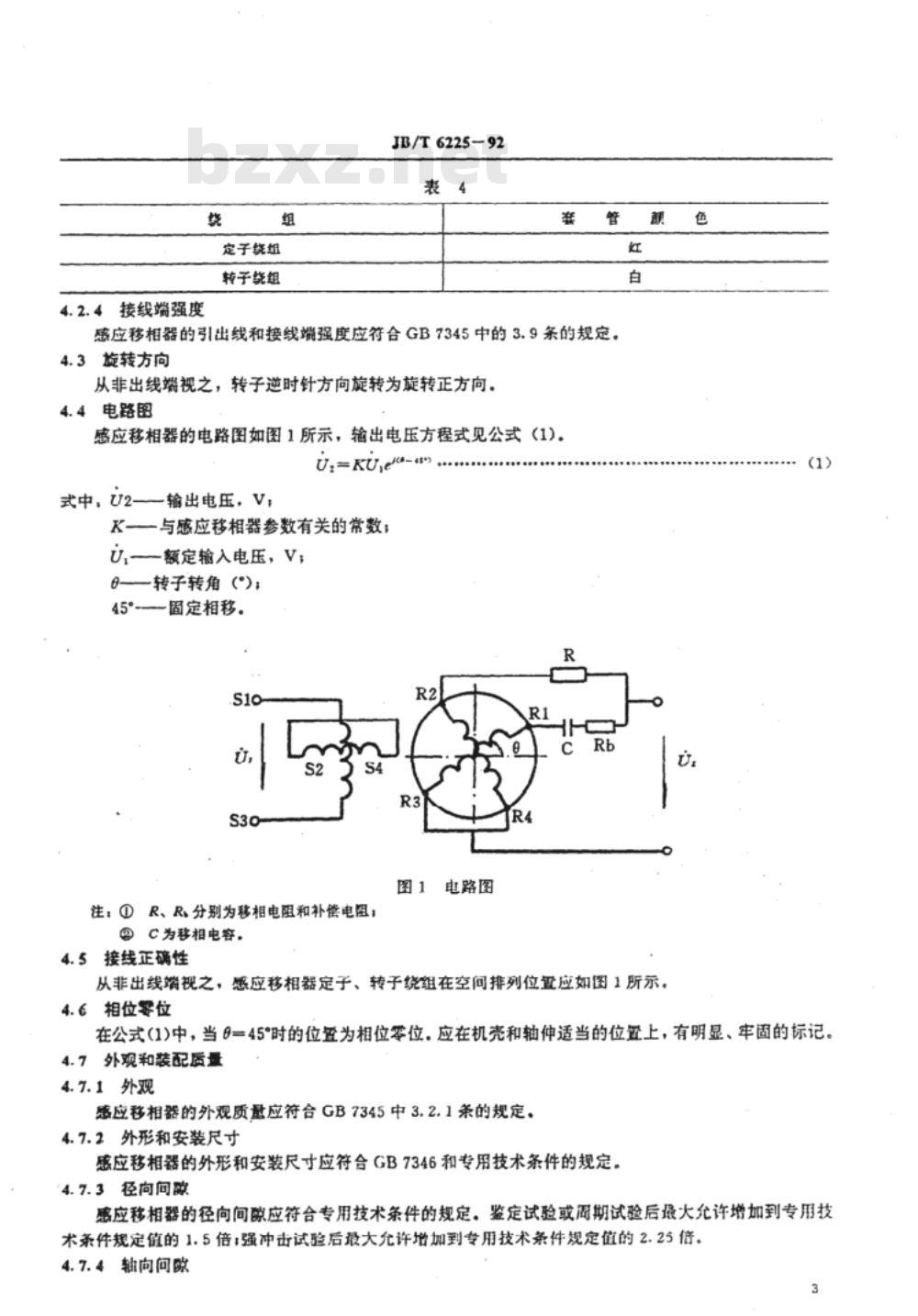

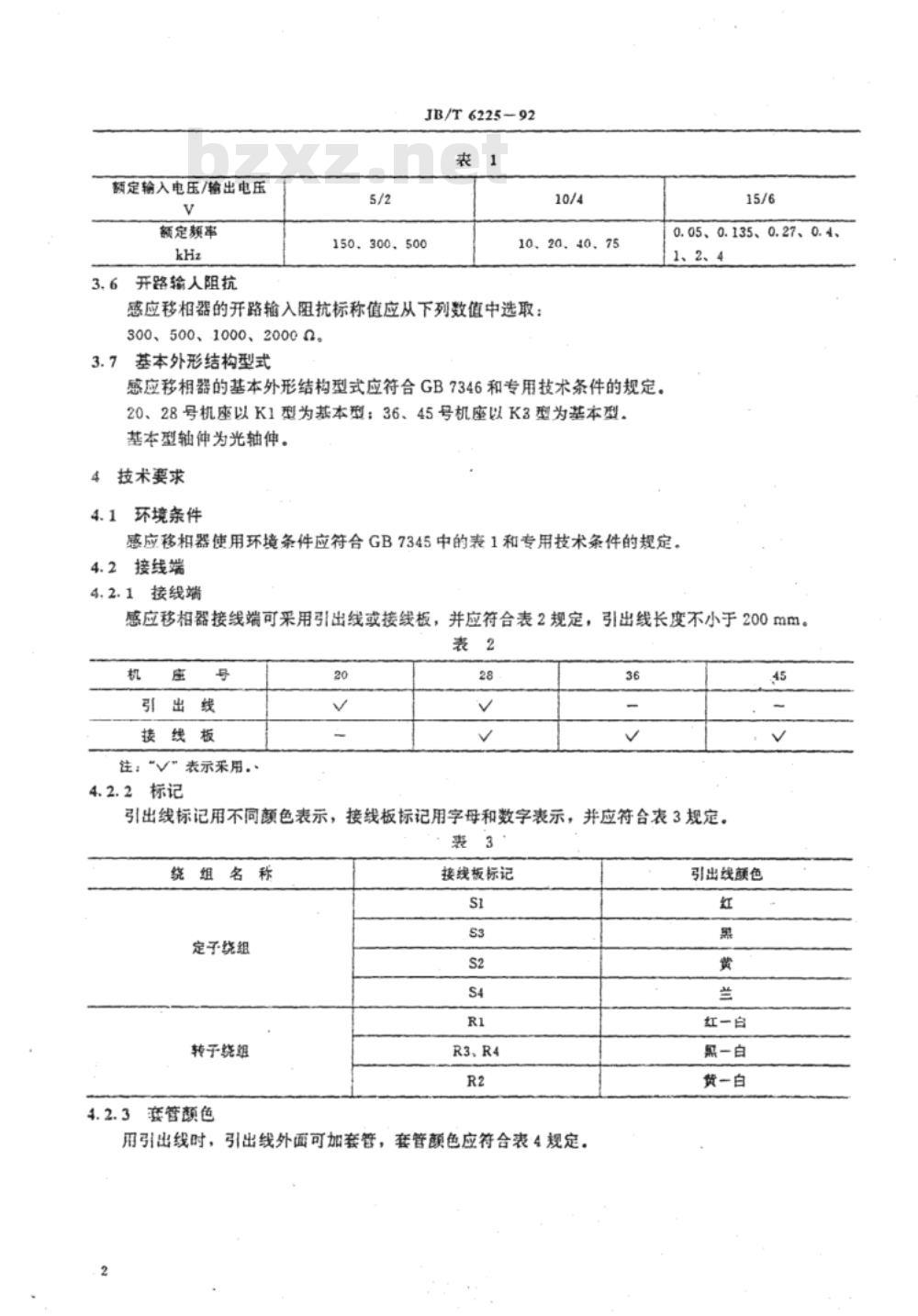

中华人民共和国机械行业标准 感应移相器通用技术条件 JB/T6225-92 本标准规定了单相感应移相器的产品分类、通用技术要求、试验方法、检验规则、质量保证期和标志、包装、运输及贮存。适用于YG系列感应移相器。其输出电压相对于输入电压的时间相位差，在0°～360°范围内与转子转角成线性关系，且输出电压的幅值保持恒定。 本标准应与感应移相器专用技术条件一起使用，各种感应移相器的具体技术指标及附加或特殊要求，在专用技术条件中加以规定。 2 引用标准 GB5872 控制微电机包装技术条件 GB7345 控制微电机基本技术要求 GB7346 控制微电机基本外形结构型式 GB10405 控制微电机型号命名方法 3 产品分类 3.1 名称和代号 感应移相器YG; Y代表移，G代表感。 3.2 主要品种和规格 感应移相器的主要品种和规格见附录A感应移相器性能参数表（参考件）。 3.3 机座号 本标准采用GB7346所规定的20、28、36和45机座号。 3.4 型号组成 感应移相器的型号组成按GB10405的规定。型号组成举例如下：28。 3.5 电源频率和电压 感应移相器的电压与频率关系如表1所示。 3.6 开路输入阻抗 感应移相器的开路输入阻抗标称值应从下列数值中选取：300、500、1000、2000。 3.7 基本外形结构型式 感应移相器的基本外形结构型式应符合GB7346和专用技术条件的规定。20、28号机座以K1型为基本型；36、45号机座以K3型为基本型。基本型轴伸为光轴伸。 4 技术要求 4.1 环境条件 感应移相器使用环境条件应符合GB7345中的表1和专用技术条件的规定。 4.2 接线端 4.2.1 接线端 感应移相器接线端可采用引出线或接线板，并应符合表2规定，引出线长度不小于200mm。 4.2.2 标记 引出线标记用不同颜色表示，接线板标记用字母和数字表示，并应符合表3规定。 4.2.3 套管颜色 用引出线时，引出线外面可加套管，套管颜色应符合表4规定。 4.2.4 接线端强度 感应移相器的引出线和接线端强度应符合GB7345中的3.9条的规定。 4.3 旋转方向 从非出线端视之，转子逆时针方向旋转为旋转正方向。 4.4 电路图 感应移相器的电路图如图1所示，输出电压方程式见公式（1）。 4.5 接线正确性 从非出线端视之，感应移相器定子、转子绕组在空间排列位置应如图1所示。 4.6 相位零位 在公式（1）中，当θ=45°时的位置为相位零位，应在机壳和轴伸适当的位置上有明显、牢固的标记。 4.7 外观和装配质量 4.7.1 外观 感应移相器的外观质量应符合GB7345中3.2.1条的规定。 4.7.2 外形和安装尺寸 感应移相器的外形和安装尺寸应符合GB7346和专用技术条件的规定。
