【机械行业标准(JB)】 汽轮发电机绕组内部水系统 检验方法及评定

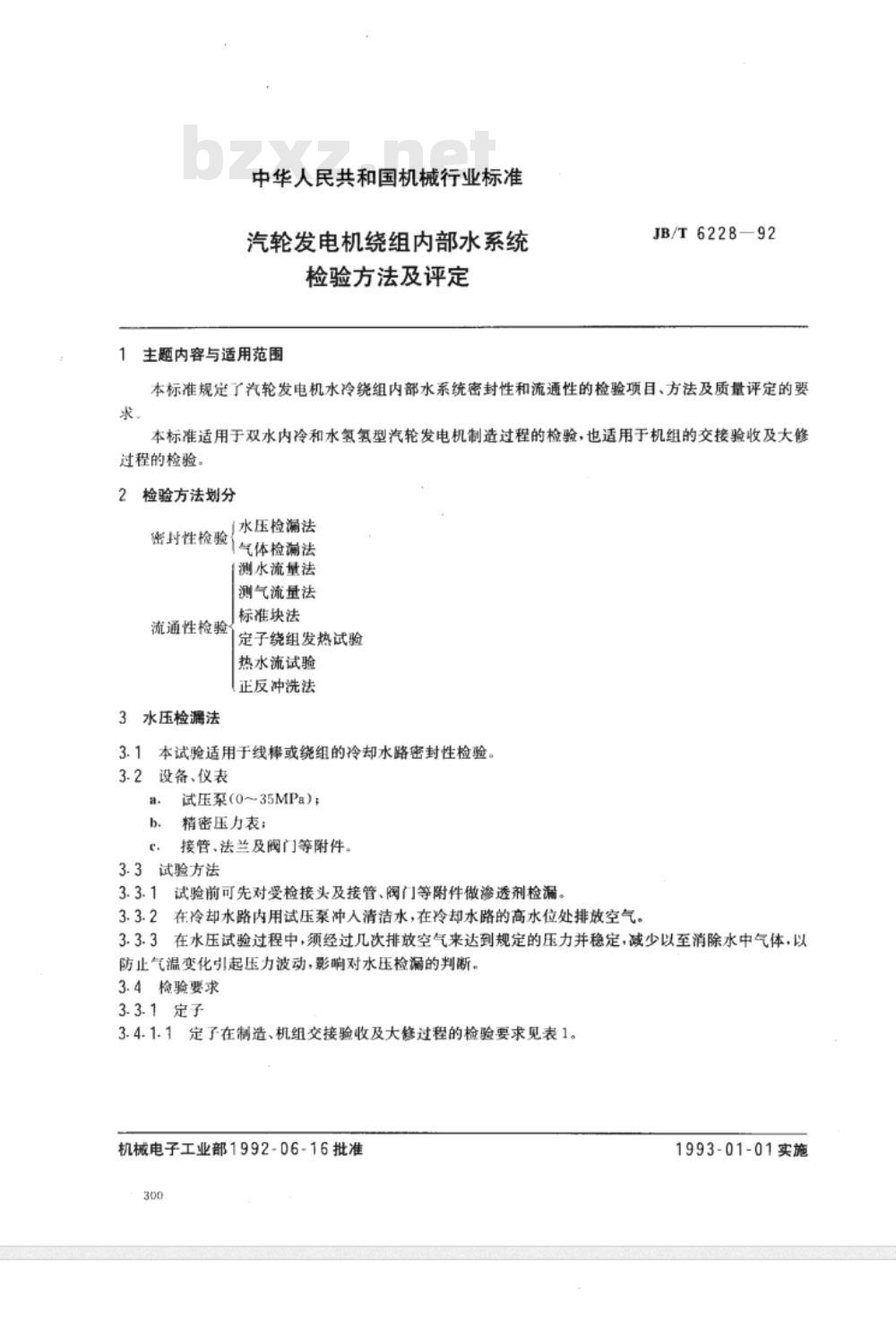

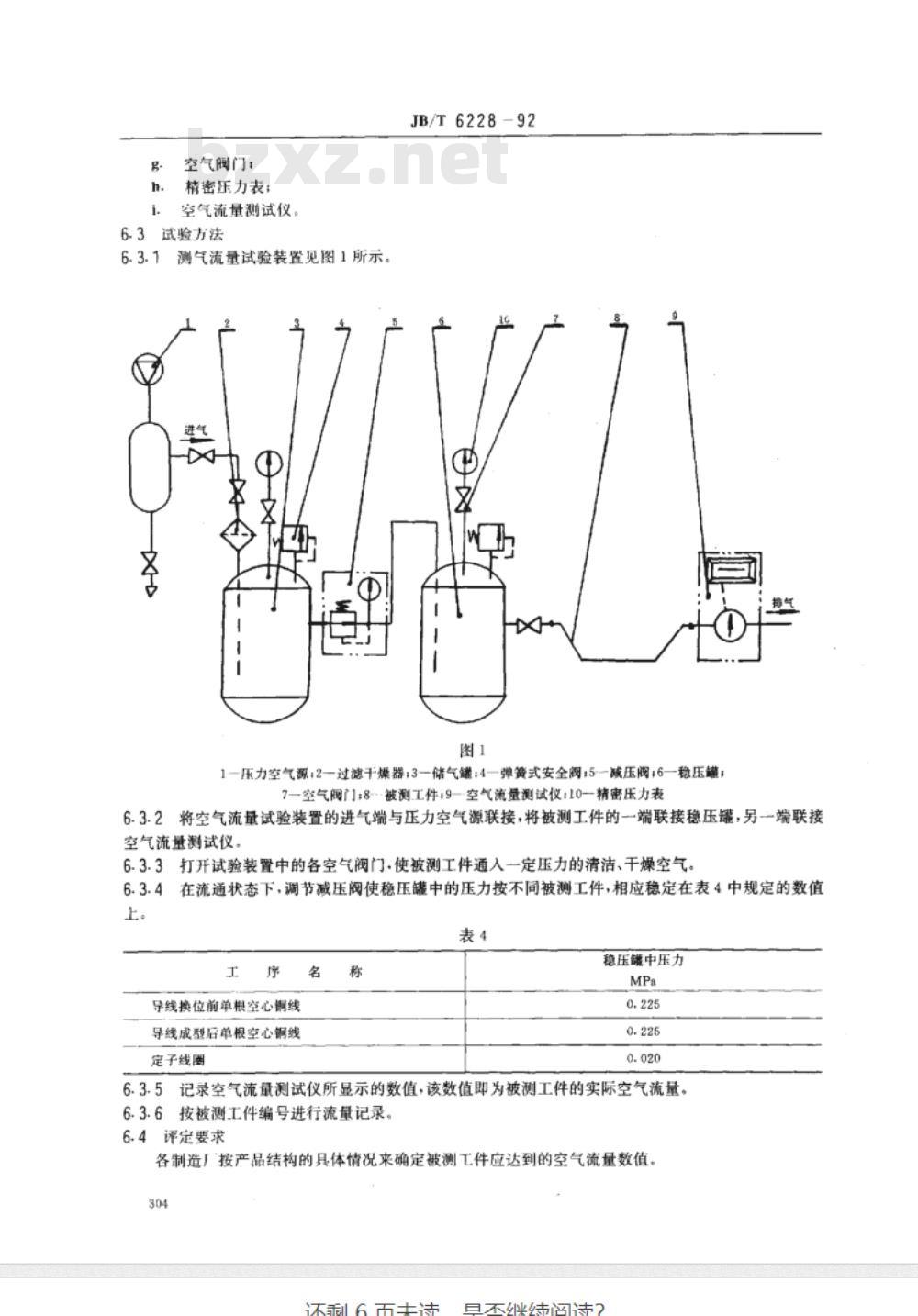

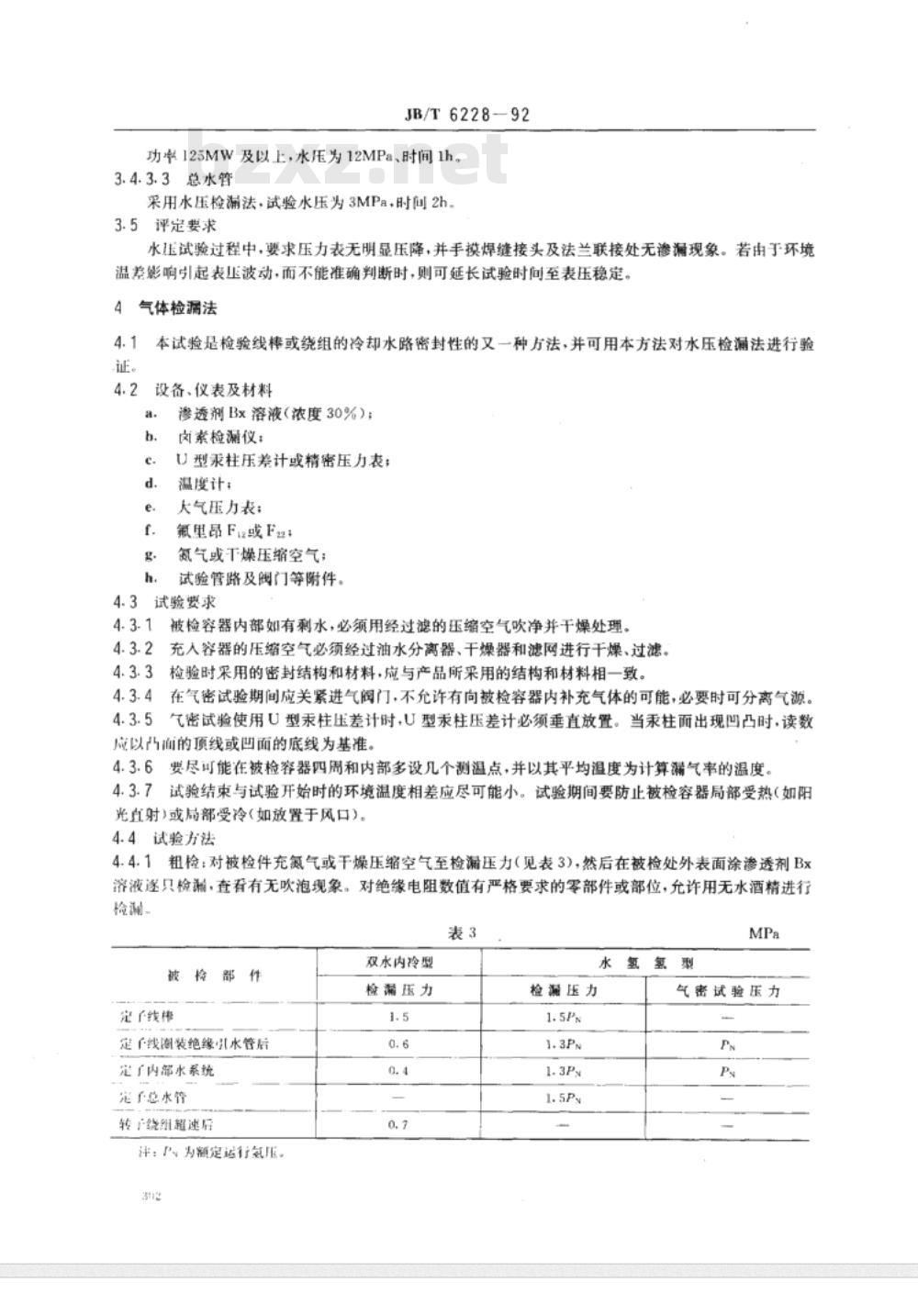

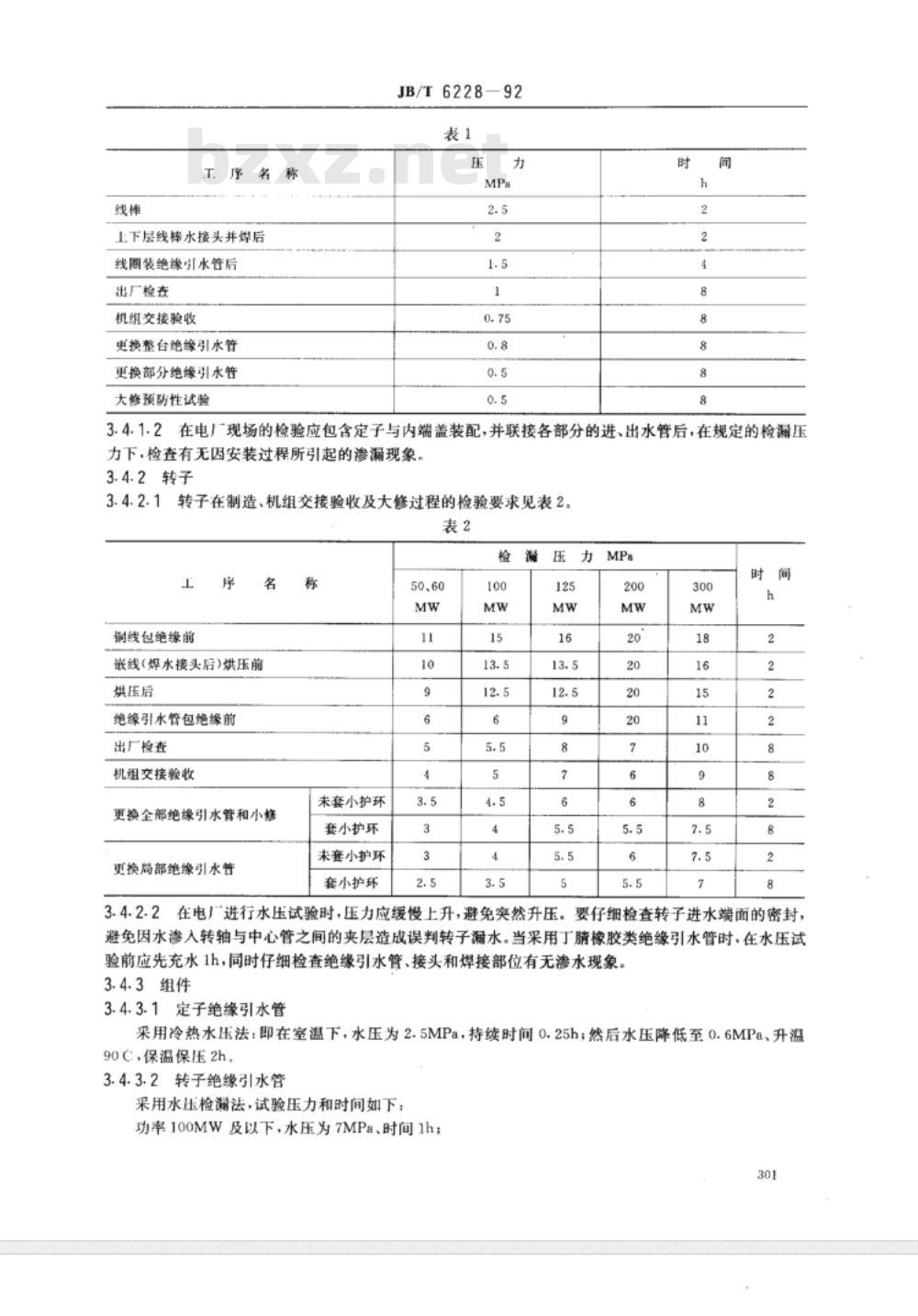

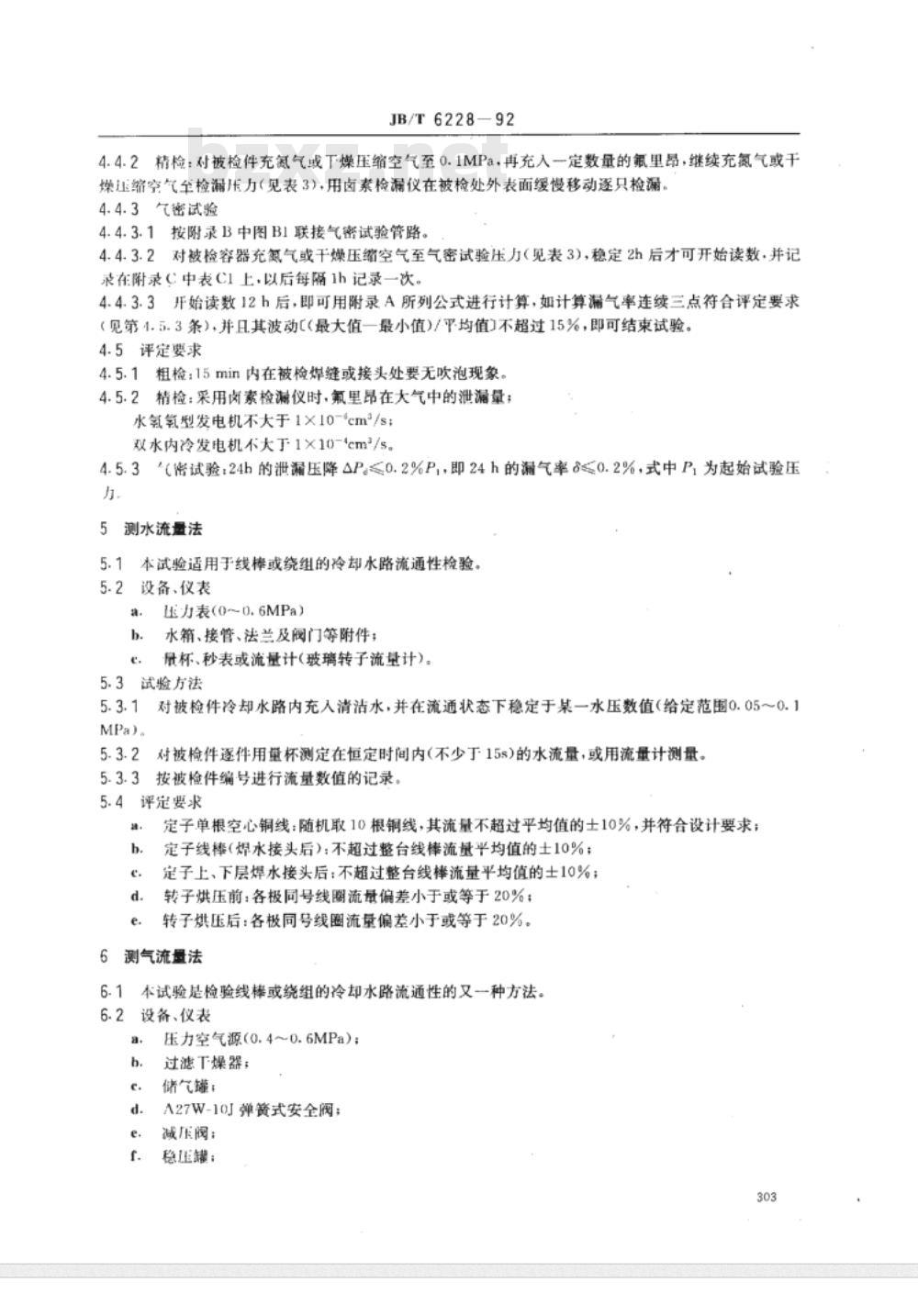

中华人民共和国机械行业标准 汽轮发电机绕组内部水系统 检验方法及评定 JB/T6228—92 本标准规定了汽轮发电机水冷绕组内部水系统密封性和流通性的检验项目、方法及质量评定的要求。适用于双水内冷和水氢氢型汽轮发电机制造过程的检验，也适用于机组的交接验收及大修过程的检验。 2 检验方法划分 - 密封性检验 - 流通性检验 3 水压检漏法 本试验适用于线棒或绕组的冷却水路密封性检验。 3.1 设备、仪表 - 试压泵（0~35MPa）； - 精密压力表； - 接管、法兰及阀门等附件。 3.2 试验方法 3.2.1 试验前可先对受检接头及接管、阀门等附件做渗透剂检漏。 3.2.2 在冷却水路内用试压泵冲入清洁水，在冷却水路的高水位处排放空气。 3.2.3 在水压试验过程中，须经过几次排放空气来达到规定的压力并稳定，减少水中气体，以防止气温变化引起压力波动，影响水压检漏的判断。 3.3 检验要求 3.3.1 定子 - 定子在制造、机组交接验收及大修过程的检验要求见表1。 3.3.2 转子 - 转子在制造、机组交接验收及大修过程的检验要求见表2。 3.4 检验项目 - 线棒及绕组的冷却水路密封性，要求按照规定压力下进行水压试验。 3.5 评定要求 - 水压试验过程中，压力表无明显压降，焊缝接头及法兰连接处无渗漏现象。若表压波动较大，可以延长试验时间，直到表压稳定。 4 气体检漏法 4.1 本试验是检验线棒或绕组的冷却水路密封性的另一种方法，可用本方法对水压检漏法进行验证。 4.2 设备、仪表及材料 - 渗透剂Bx溶液（浓度30%）； - 卤素检漏仪； - U型汞柱压差计或精密压力表； - 温度计； - 大气压力表； - 氟里昂F12或F2； - 氮气或干燥压缩空气； - 试验管路及阀门等附件。 4.3 试验要求 4.3.1 被检容器内部如有剩水，必须用经过滤的压缩空气吹净并干燥处理。 4.3.2 充入容器的压缩空气必须符合规定要求，确保检漏精度。
