【机械行业标准(JB)】 大型火电设备风机用电动机 技术条件

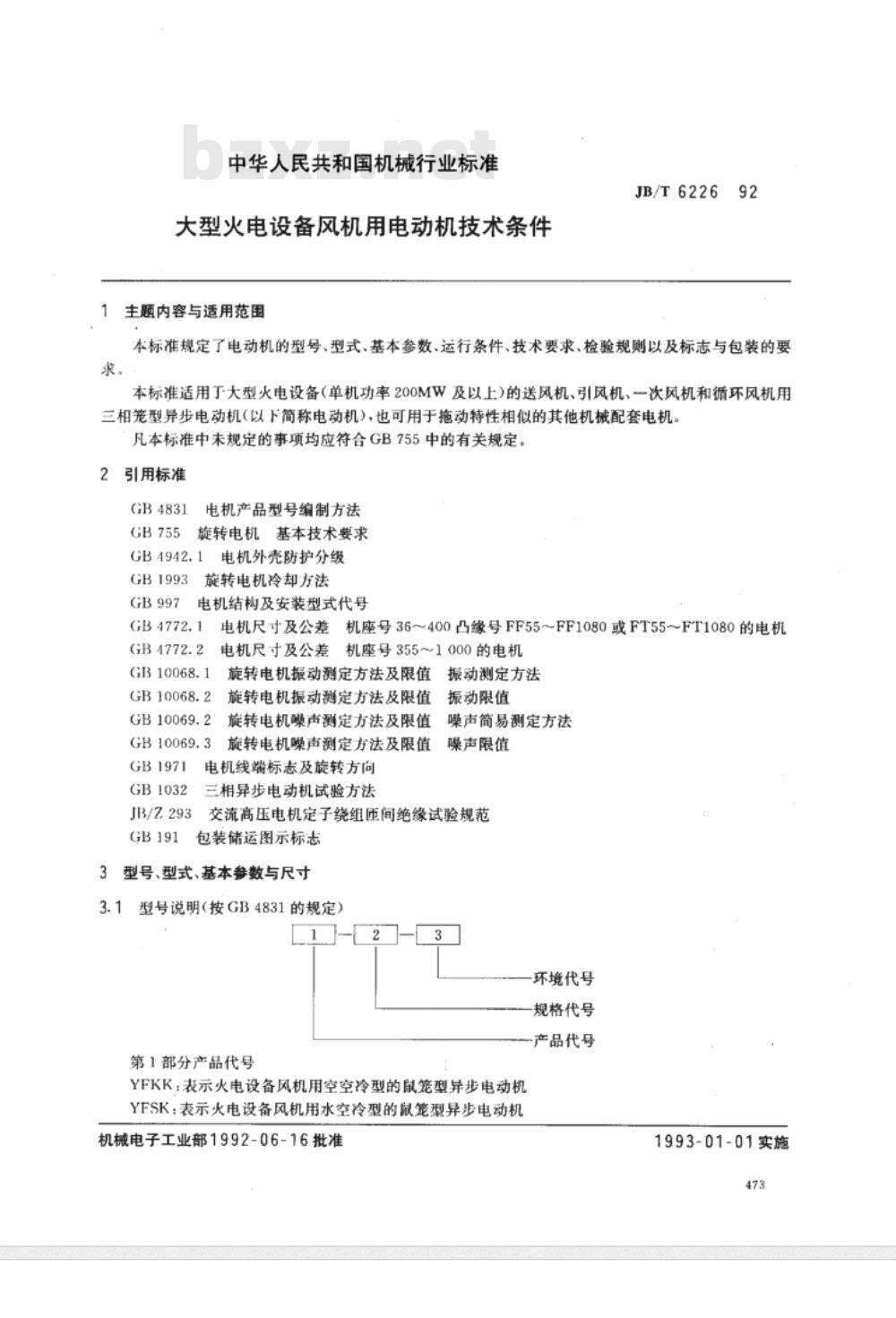

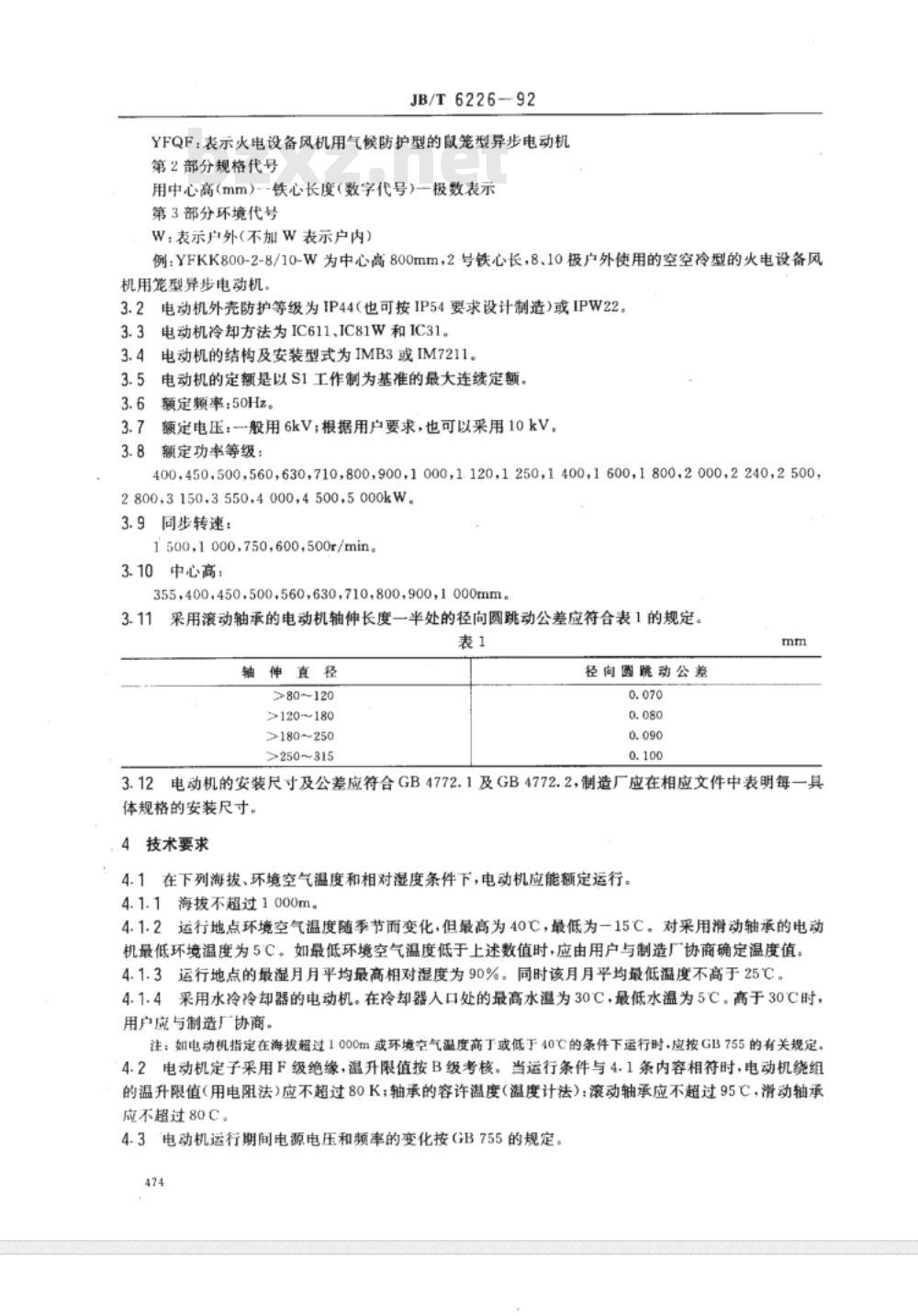

中华人民共和国机械行业标准 大型火电设备风机用电动机技术条件 JB/T6226-92 本标准规定了电动机的型号、型式、基本参数、运行条件、技术要求、检验规则以及标志与包装的要求。适用于大型火电设备（单机功率200MW及以上）的送风机、引风机、一次风机和循环风机用三相笼型异步电动机（以下简称电动机），也可用于拖动特性相似的其他机械配套电机。凡本标准中未规定的事项，应符合GB755中的有关规定。 2 引用标准 GB4831 电机产品型号缩制方法 GB755 旋转电机基本技术要求 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772.1 电机尺寸及公差 GB10068.1 电机尺寸及公差 GB10069.2 电机振动测定方法及限值 GB10069.3 电机噪声测定方法及限值 GB1032 电机线端标志及旋转方向 三相异步电动机试验方法 3 型号、型式、基本参数与尺寸 3.1 型号说明（按GB4831的规定） 环境代号、规格代号和产品代号按以下方式表示： YFKK：表示火电设备风机用空空冷型的鼠笼型异步电动机； YFSK：表示火电设备风机用水空冷型的鼠笼型异步电动机； YFQF：表示火电设备风机用气候防护型的鼠笼型异步电动机。 电动机外壳防护等级为IP44（也可按IP54要求设计制造）或IPW22。 电动机冷却方法为IC611、IC81W和IC31。 电动机的结构及安装型式为IMB3或IM7211。 电动机的定额是以S1工作制为基准的最大连续定额。 额定频率：50Hz，额定电压：一般用6kV；根据用户要求，也可以采用10kV。 额定功率等级：400,450,500,560,630,710,800,900,1000,1120,1250,1400,1600,1800,2000,2240,2500,2800,3150,3550,4000,4500,5000kW。 同步转速：1500,1000,750,600,500r/min。 中心高：355,400,450,500,560,630,710,800,900,1000mm。 3.12 电动机的安装尺寸及公差应符合GB4772.1及GB4772.2，制造厂应在相应文件中表明每一具体规格的安装尺寸。 4 技术要求 4.1 在下列海拔、环境空气温度和相对湿度条件下，电动机应能额定运行： 4.1.1 海拔不超过1000m。 4.1.2 运行地点环境空气温度随季节而变化，但最高为40℃，最低为-15℃。对采用滑动轴承的电动机，最低环境温度为5℃。 4.1.3 运行地点的最湿月月平均最高相对湿度为90%。同时该月月平均最低温度不高于25℃。 4.1.4 采用水冷冷却器的电动机，在冷却器入口处的最高水温为30℃，最低水温为5℃。 注：如电动机指定在海拔超过1000m或环境空气温度高于或低于40℃的条件下运行时，应按GB755的有关规定。 4.2 电动机定子采用F级绝缘，温升限值按B级考核。当运行条件与4.1条内容相符时，电动机绕组的温升限值（用电阻法）应不超过80K；轴承的容许温度（温度计法）：滚动轴承应不超过95℃，滑动轴承应不超过80℃。 4.3 电动机运行期间电源电压和频率的变化按GB755的规定。
