【机械行业标准(JB)】 盘式制动异步电动机

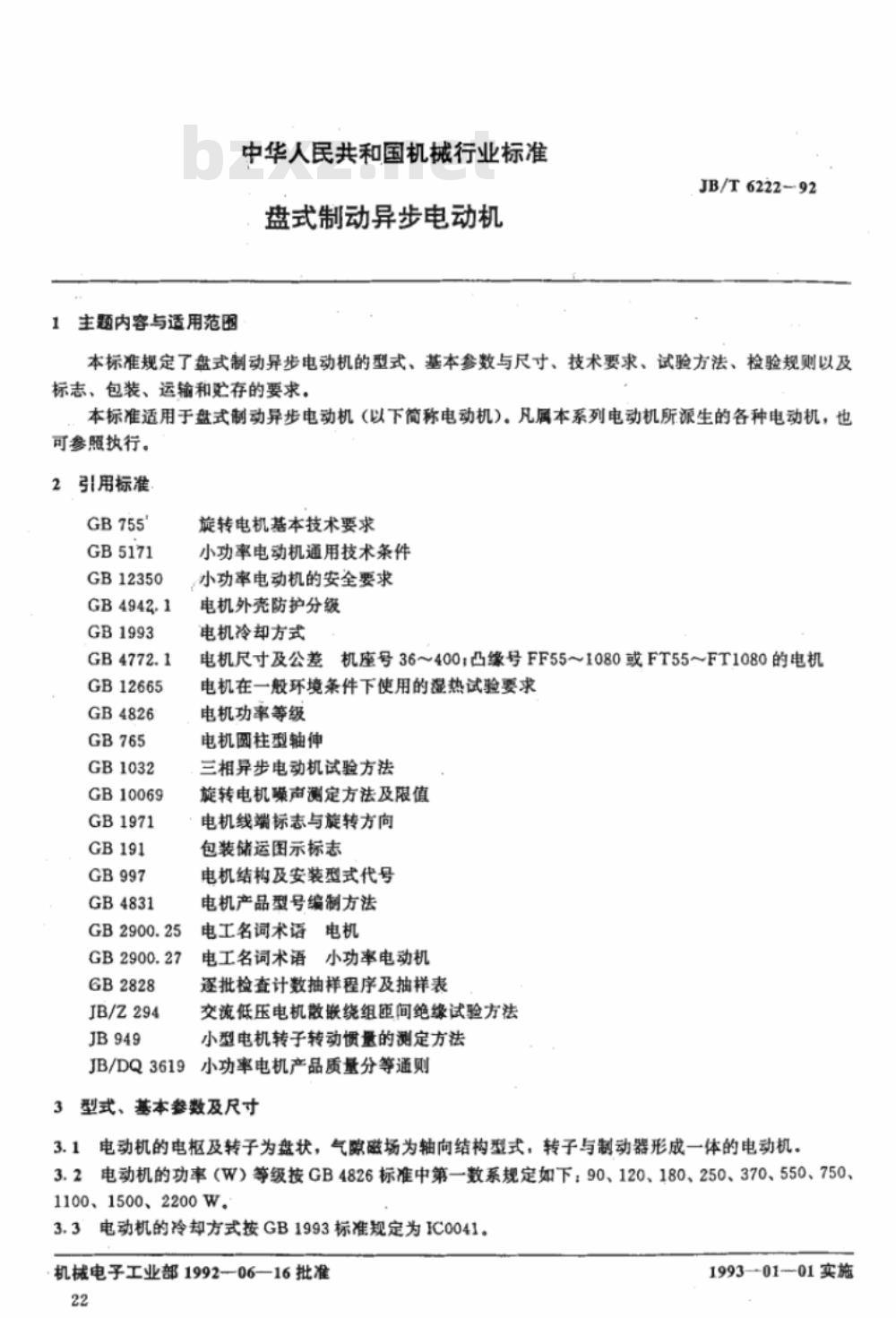

1 主题内容与适用范围 中华人民共和国机械行业标准 盘式制动异步电动机 JB/T6222 本标准规定了盘式制动异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则以及标志、包装、运输和贮存的要求。标准适用于盘式制动异步电动机（以下简称电动机）。凡属本系列电动机所派生的各种电动机，也可参照执行。 2 引用标准 GB755, GB5171, GB12350, GB4942.1, GB1993, GB4772.1, GB12665, GB4826, GB765, GB1032, GB10069, GB1971, GB191, GB997, GB4831, GB2900.25, GB2900.27, GB2828, JB/Z294, JB949 3 型式、基本参数及尺寸 3.1 电动机的电枢及转子为盘状，气隙磁场为轴向结构型式，转子与制动器形成一体的电动机。 3.2 电动机的功率（W）等级按GB4826标准中第一数系规定如下：90、120、180、250、370、550、750、1100、1500、2200W。 3.3 电动机的冷却方式按GB1993标准规定为IC0041。 3.4 电动机的外壳防护接GB4942.1标准规定为IP44。 3.5 电动机的定额分为连续工作制（S1）及短时工作制（S2，30min时限）两种定额。 3.6 电动机的额定频率为50Hz，额定电压为380V。 3.7 电动机的结构及安装形式按GB997标准规定，代号为IMB5型制造。 3.8 电动机的尺寸及公差应符合标准要求。 4 技术要求 4.1 电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 电动机在下列海拔和环境空气温度条件下应能额定运行： 4.2.1 海拔：海拔不超过1000m。当运行地点的海拔超过1000m时，应按GB755标准中第5.3.4条的规定修正。 4.2.2 环境空气最高温度：运行地的环境温度应不超过规定的最高值。
