【机械行业标准(JB)】 PB系列隔爆型屏蔽电动机 技术条件

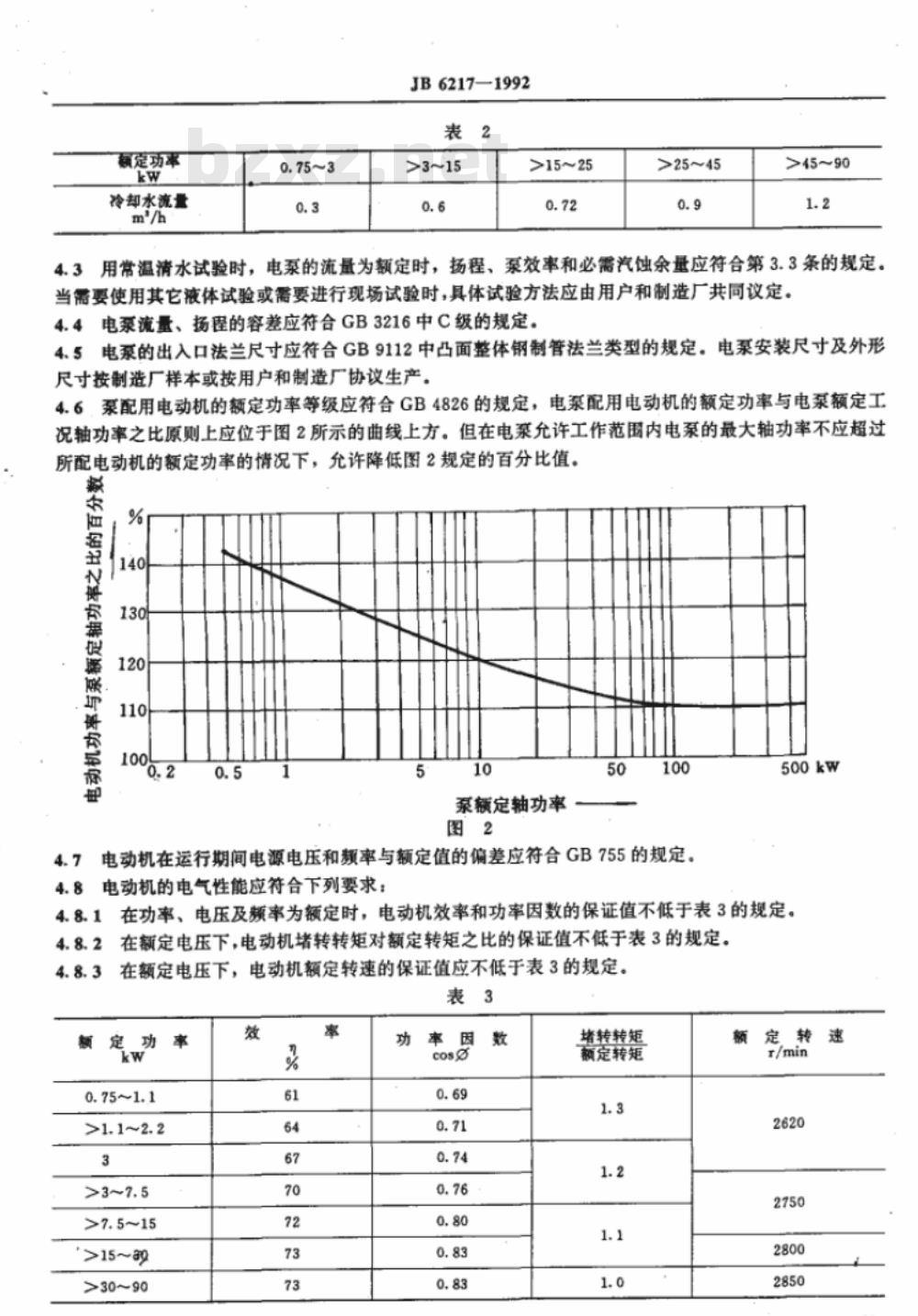

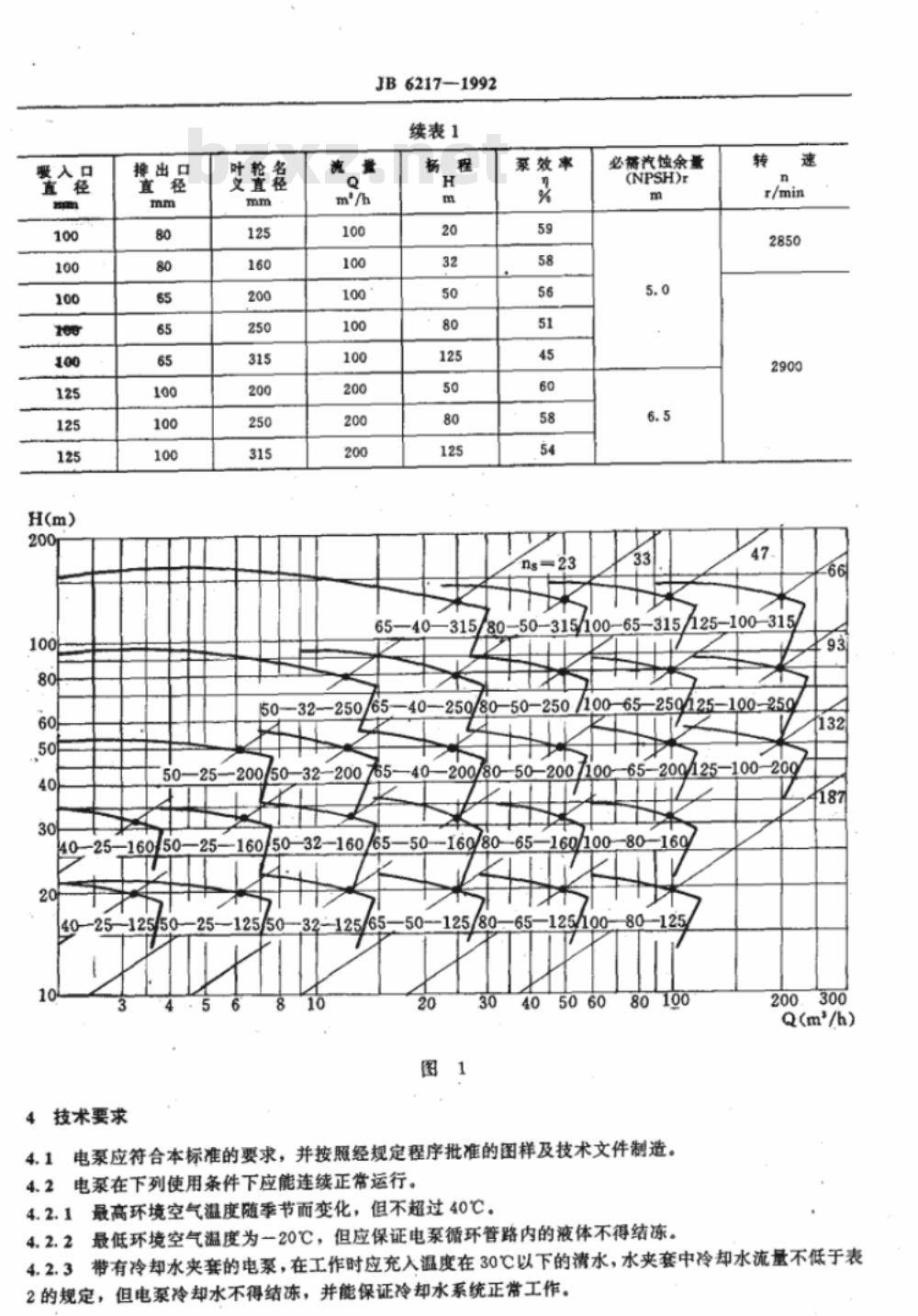

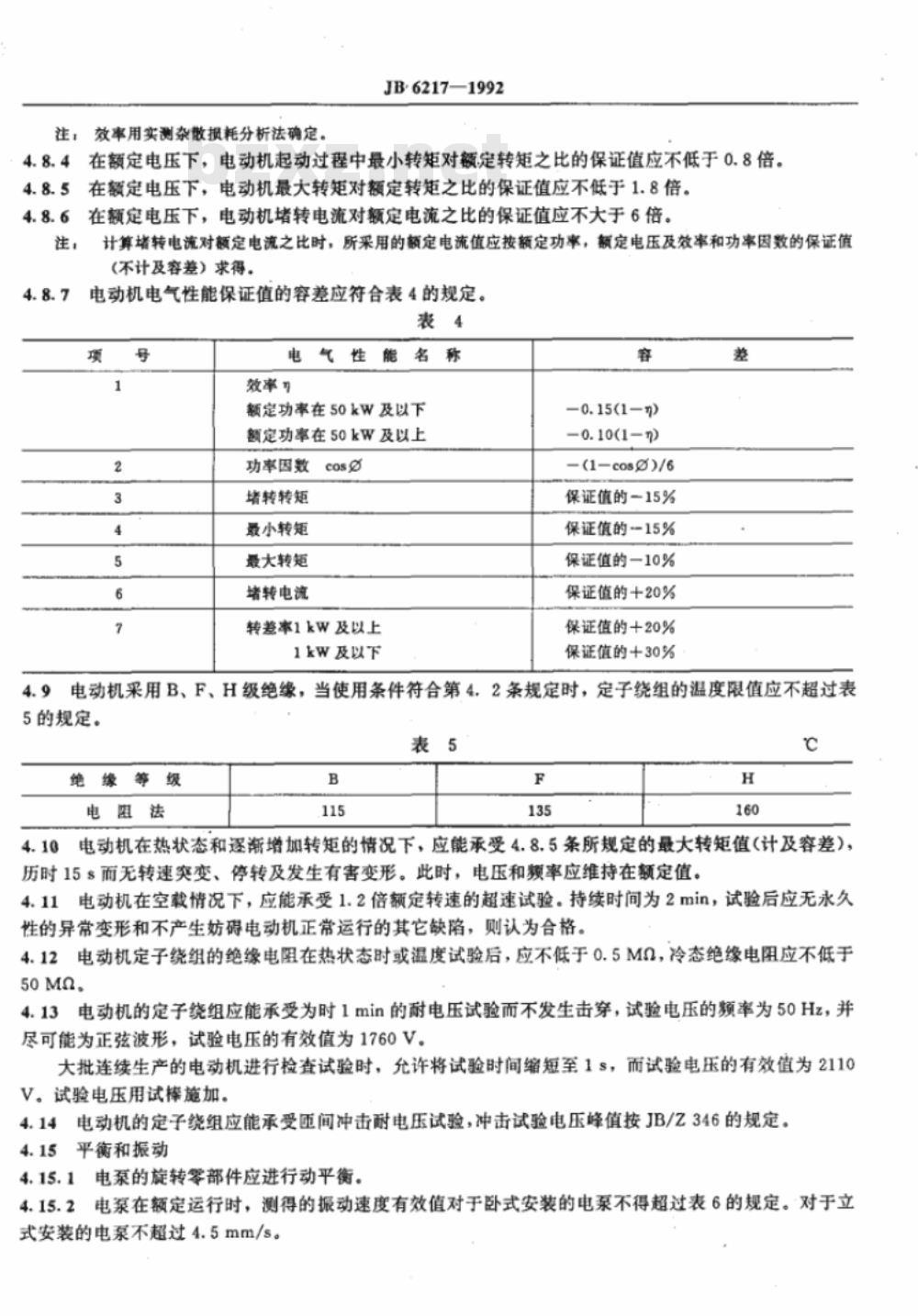

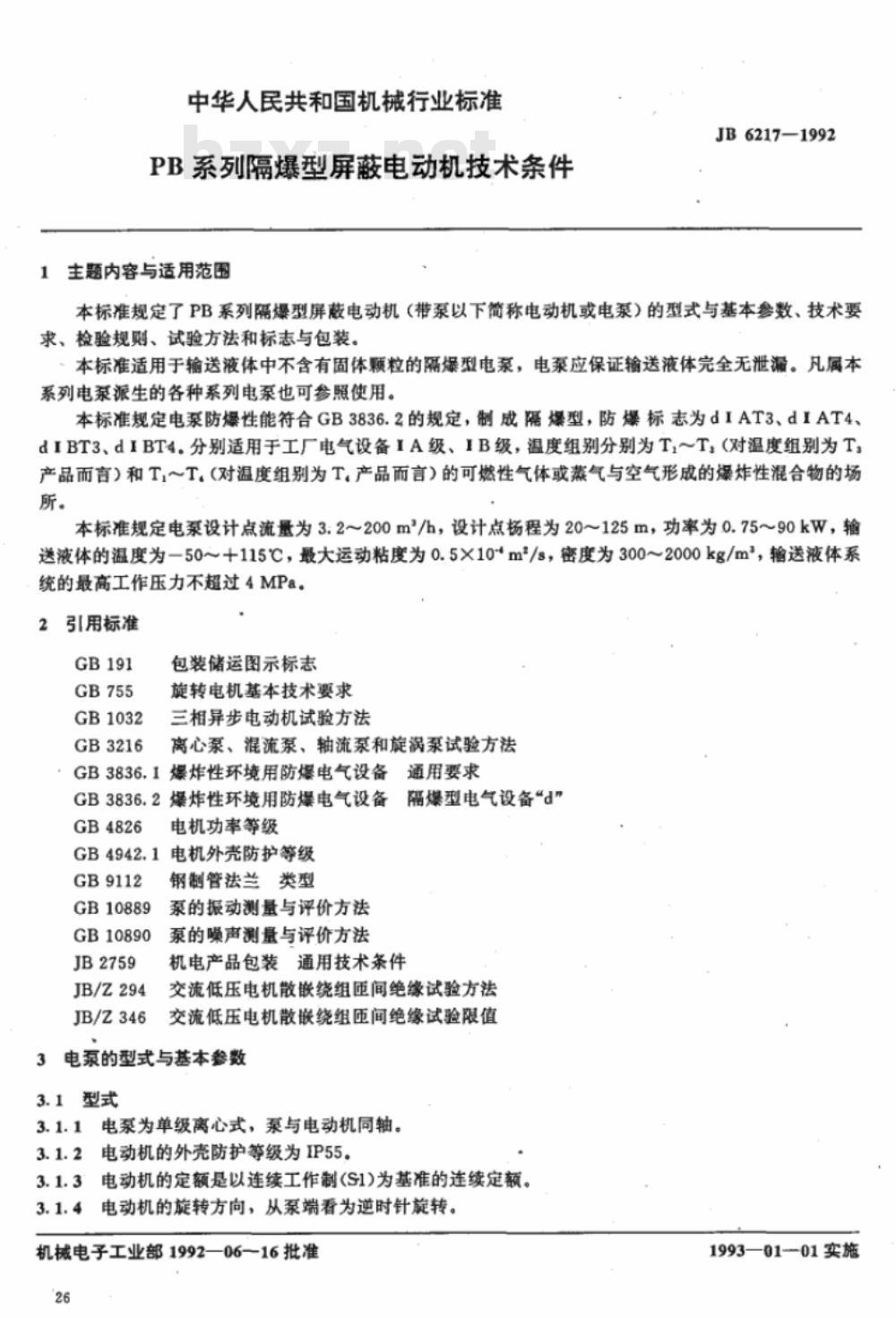

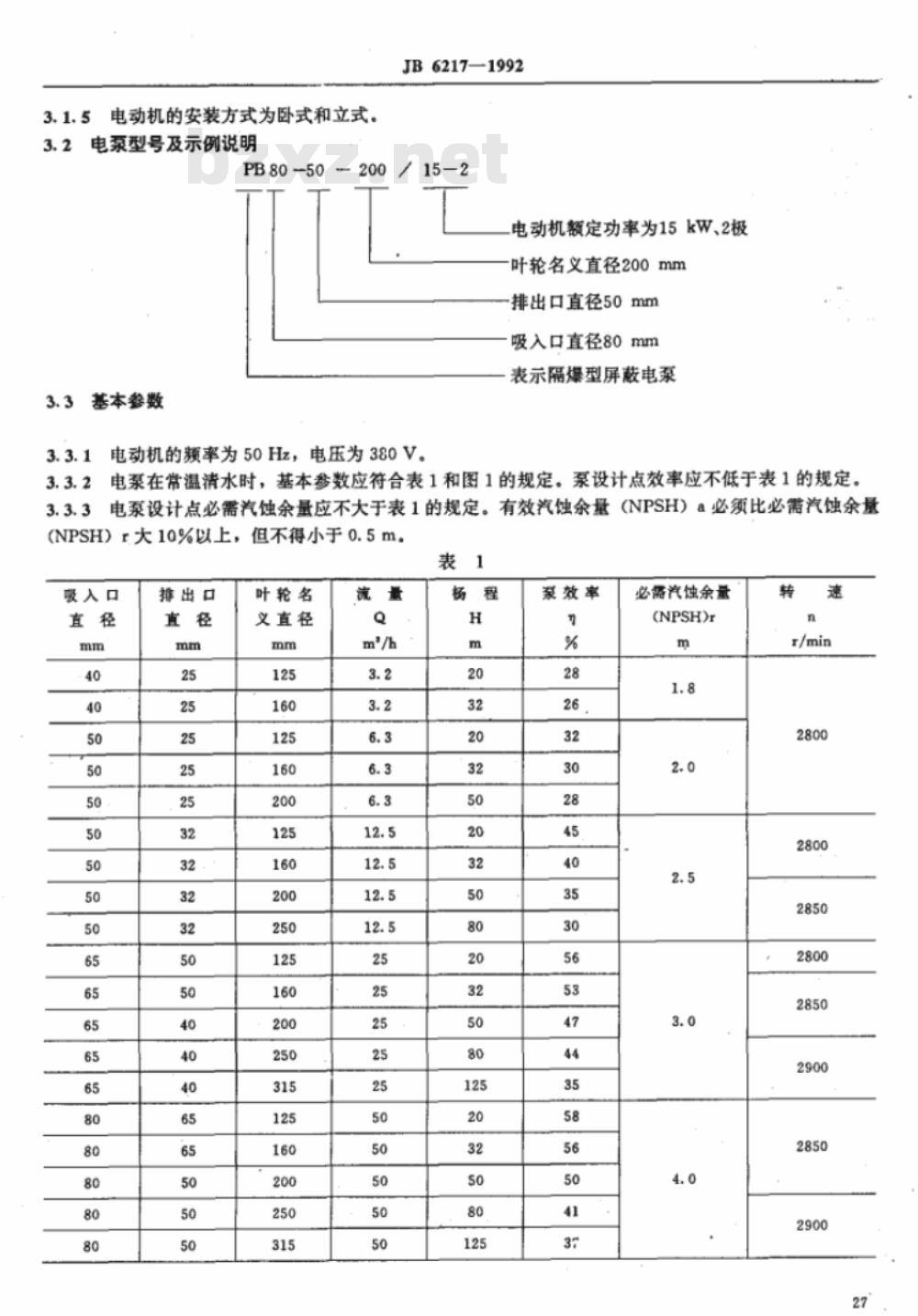

中华人民共和国机械行业标准 JB/T 6217—1992 PB系列隔爆型屏蔽电动机技术条件 本标准规定了PB系列隔爆型屏蔽电动机（带泵，以下简称电动机或电泵）的型式与基本参数、技术要求、检验规则、试验方法和标志与包装。适用于输送液体中不含有固体颗粒的隔爆型电泵，电泵应保证输送液体完全无泄漏。凡属本系列电泵派生的各种系列电泵也可参照使用。本标准规定电泵防爆性能符合GB3836.2的规定，制成隔爆型，防爆标志为dIAT3、dIAT4、dIBT3、dIBT4，适用于工厂电气设备IA级、IB级，温度组别为T1~T3（适用于T1产品）和T4~T6（适用于T4产品）等爆炸性气体或蒸气与空气形成的爆炸性混合物的场所。 本标准规定电泵设计点流量为3.2~200m³/h，设计点扬程为20~125m，功率为0.75~90kW，输送液体的温度为-50℃至+115℃，最大运动粘度为0.5×10^-6 m/s，密度为300~2000kg/m³，输送液体系统的最高工作压力不超过4MPa。 2 引用标准 本标准引用了以下文件： GB191 包装储运图示标志 GB755 旋转电机基本技术要求 GB1032 三相异步电动机试验方法 GB3216 离心泵、混流泵、轴流泵和旋涡泵试验方法 GB3836.1 爆炸性环境用防爆电气设备通用要求 GB3836.2 爆炸性环境用防爆电气设备隔爆型电气设备（d） GB4826 电机功率等级 GB4942.1 电机外壳防护等级 GB9112 钢制管法兰类型与参数 GB10889、GB10890 泵的振动测量与评价方法、泵的噪声测量与评价方法等。 3 电泵的型式与基本参数 3.1 型式 3.1.1 电泵为单级离心式，泵与电动机同轴。 3.1.2 电动机的外壳防护等级为IP55。 3.1.3 电动机的定额是以连续工作制(S1)为基准的连续定额，电动机的旋转方向，从泵端看为逆时针旋转。 3.1.4 电动机的安装方式为卧式和立式。 3.2 电泵型号及示例说明 例如：PB80-50200/15-2 其中： 电动机额定功率为15kW、2极； 叶轮名义直径200mm； 排出口直径50mm； 吸入口直径80mm。 3.3 基本参数 3.3.1 电动机的频率为50Hz，电压为380V，电泵在常温清水时，基本参数应符合表1和图1的规定，泵设计点效率应不低于表1的规定。 3.3.2 电泵设计点必需汽蚀余量应不大于表1的规定，NPSH（吸入端）必须比必需的NPSH（泵端）大10%以上，但不得小于0.5m。 表1 电泵基本参数 吸入口直径（mm）：40、50、65、80； 排出口直径（mm）：25、32、50； 叶轮名义直径（mm）：125、160、200、250； 流量（m³/h）：3.2、6.3、12.5、25、50； 扬程（m）：20、32、50、80、125； 泵效率（%）：28、32、45、56、58； 必需汽蚀余量（NPSH）（m）：1.8、2.0、2.5、3.0、4.0。 电泵的设计应确保在指定的参数范围内稳定工作，满足防爆和性能的相关要求。
