JB/T 6213.3-1992 电机绕组引接软电缆和软线第3 部分连续运行导体最高温度为90℃的软电缆和软线

【机械行业标准(JB)】电机绕组引接软电缆和软线第3 部分连续运行导体最高温度为90℃的软电缆和软线

本网站发布时间： 2024-06-29 15:38:55

JB/T6213.3-1992
已作废
　点击下载此标准

基本信息

标准号：
JB/T 6213.3-1992
标准名称：
电机绕组引接软电缆和软线第3 部分连续运行导体最高温度为90℃的软电缆和软线
标准类别：
机械行业标准(JB)
英文名称：
Flexible cables and cords for connecting motor windings Part 3 Flexible cables and cords with a maximum continuous operating conductor temperature of 90°C
标准状态：
已作废
发布日期：
1992-06-16
实施日期：
1993-01-01
作废日期：
2007-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1,013.27 KB

手机扫码下载更方便

标准分类号

中标分类号：
电工>>电工材料和通用零件>>K13电缆及其附件

关联标准

替代情况：
被JB/T 6213.3-2006代替
采标情况：
BS 6195 NEQ AS-40007 NEQ

出版信息

出版社：
机械工业出版社
页数：
4 页
标准价格：
8.0 元
出版日期：
1993-01-01

其他信息

发布部门：
上海电缆研究所
相关标签：
电机绕组引接电缆软线连续运行导体最高温度

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了连续运行导体最高温度为90℃的电机绕组引接软电缆和软线的产品品种、技术要求及检验规则。本标准适用于连续运行导体最高温度为90℃的电机绕组引接软电缆和软线。本标准除应符合本标准规定的要求外，还应符合JB 6213.1的有关规定。 JB/T 6213.3-1992 电机绕组引接软电缆和软线第3 部分连续运行导体最高温度为90℃的软电缆和软线 JB/T6213.3-1992

标准内容

部分标准内容：

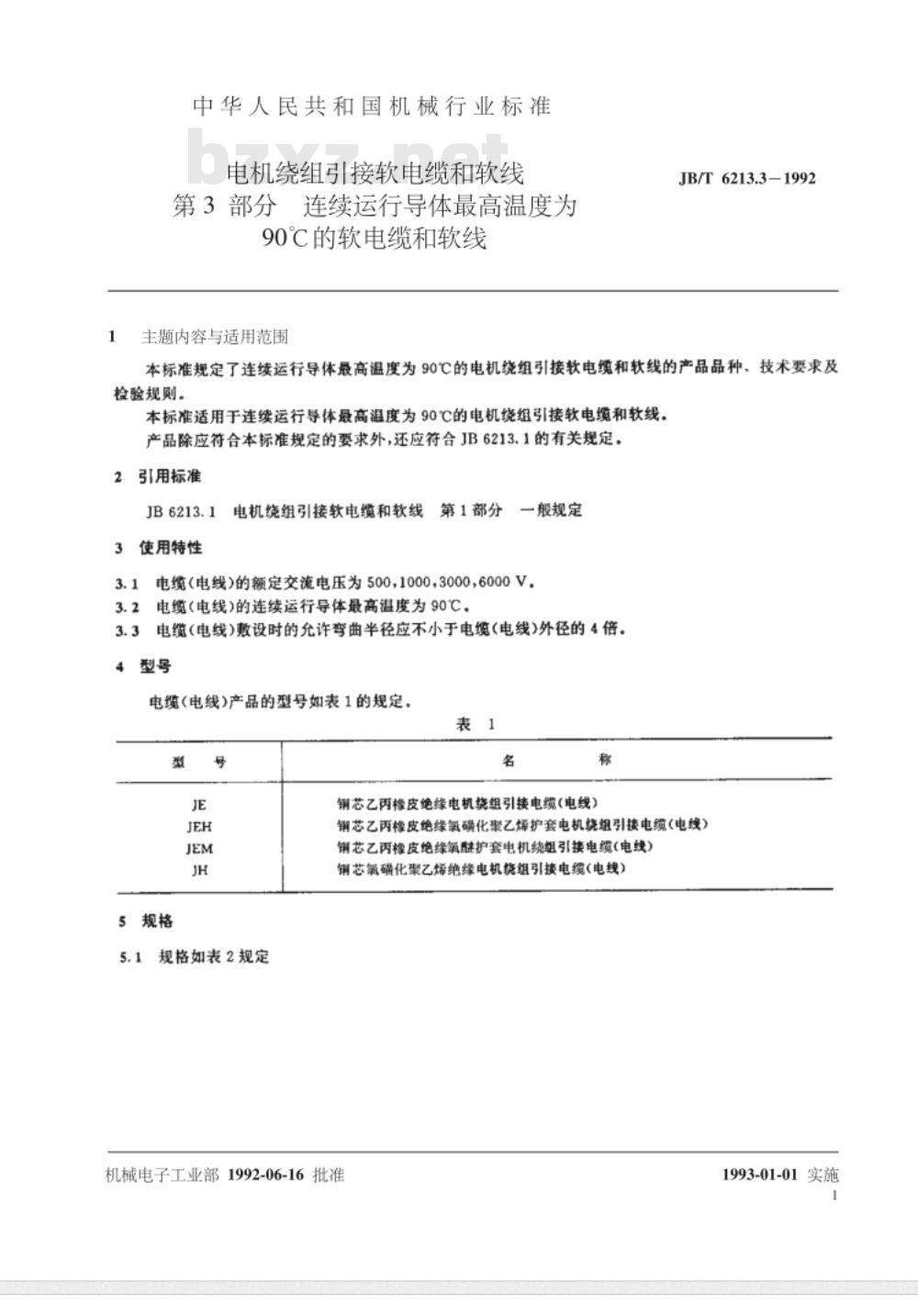

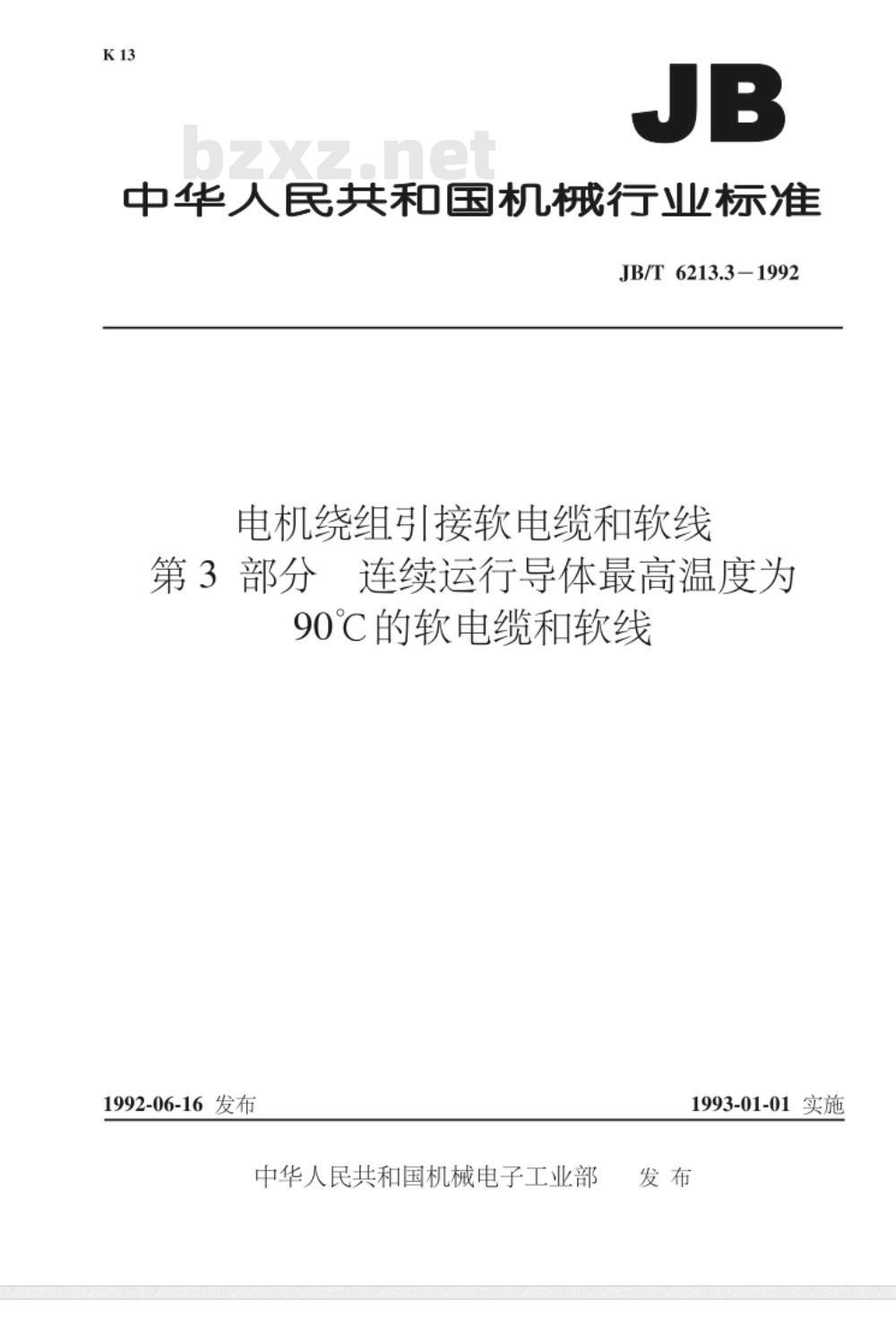

中华人民共和国机械行业标准 JB/T 6213.3-1992 电机绕组引接软电缆和软线 第3部分 连续运行导体最高温度为90℃的软电缆和软线 1992-06-16发布，中华人民共和国机械电子工业部 1993-01-01实施。

1 范围
本标准规定了连续运行导体最高温度为90℃的电机绕组引接软电缆和软线的产品品种、技术要求及检验规则。适用于连续运行导体最高温度为90℃的电机绕组引接软电缆和软线。产品除应符合本标准规定的要求外，还应符合JB6213.1的有关规定。

2 规范性引用文件
本标准引用了以下文件：
JB6213.1

3 使用特性
3.1 电机绕组引接软电缆和软线电缆（电线）的额定交流电压为500、1000、3000、6000V，电缆（电线）的连续运行导体最高温度为90℃。
3.2 电缆(电线)敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。

4 电缆产品型号及规格
电缆(电线)产品的型号和规格如下：
表1：电缆(电线)型号
型号：JE, JEH, JEM, JH

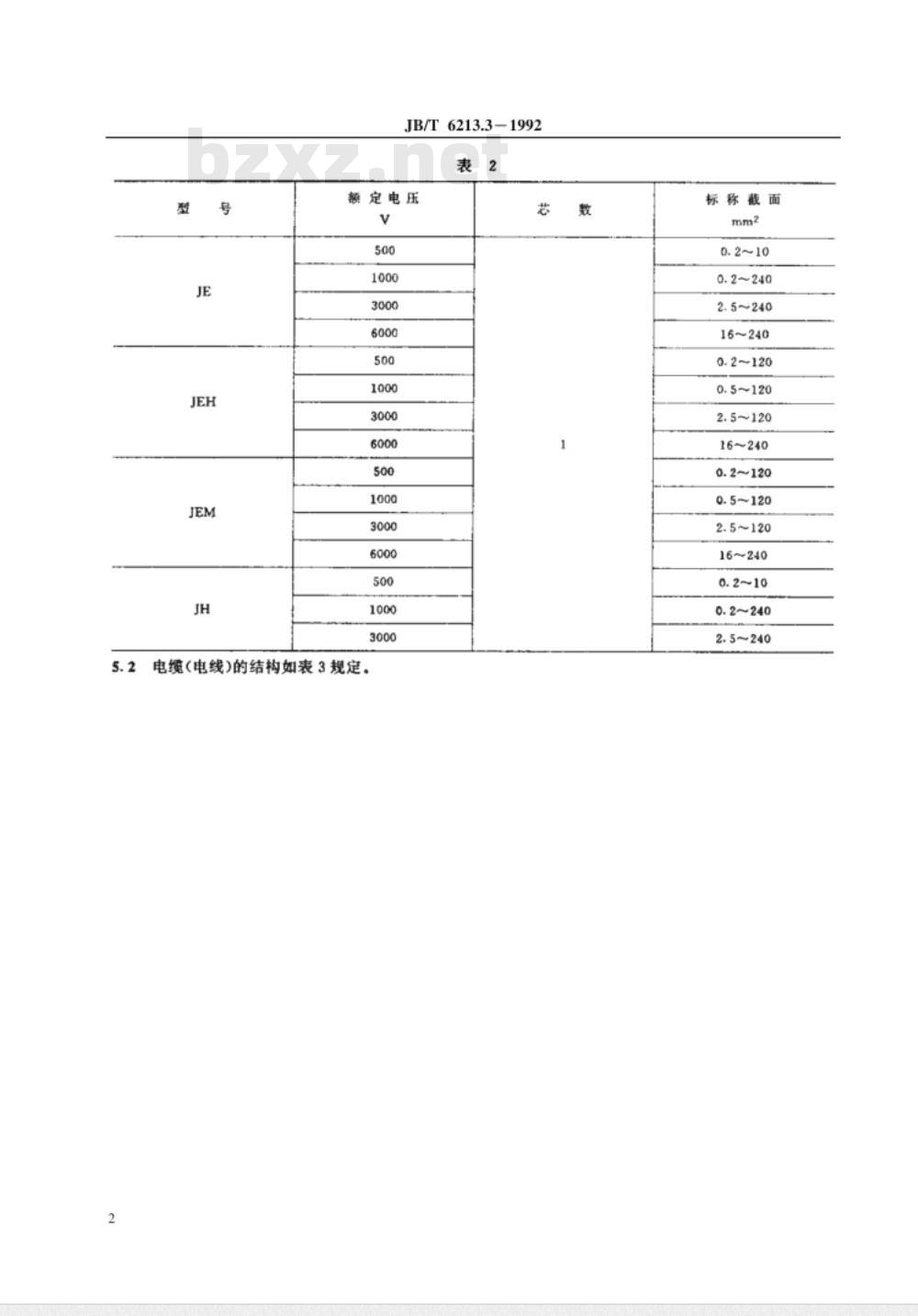

表2：额定电压
额定电压 (V) 500, 1000, 3000, 6000

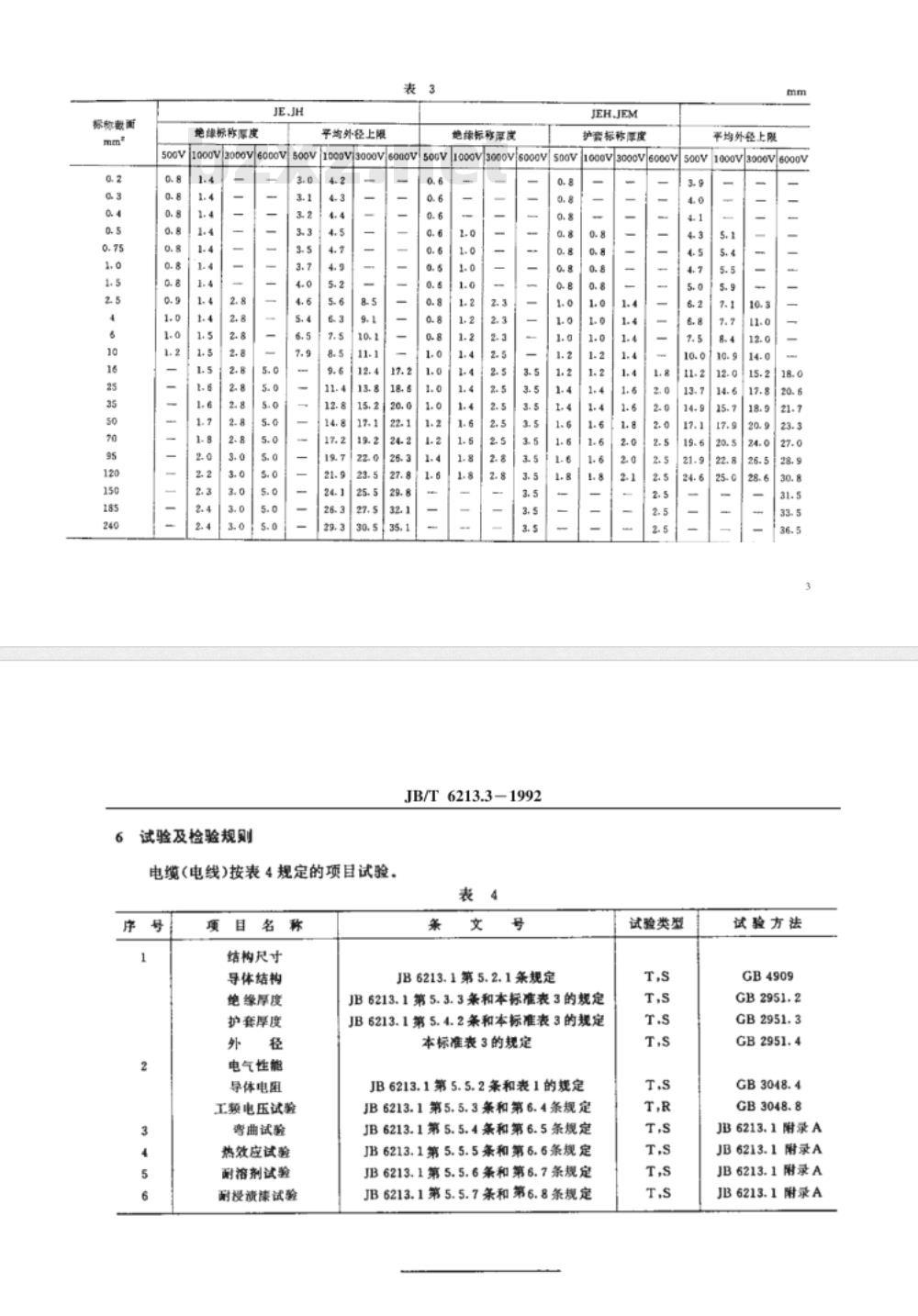

表3：电缆（电线）的结构
电缆(电线)的结构如表3规定。

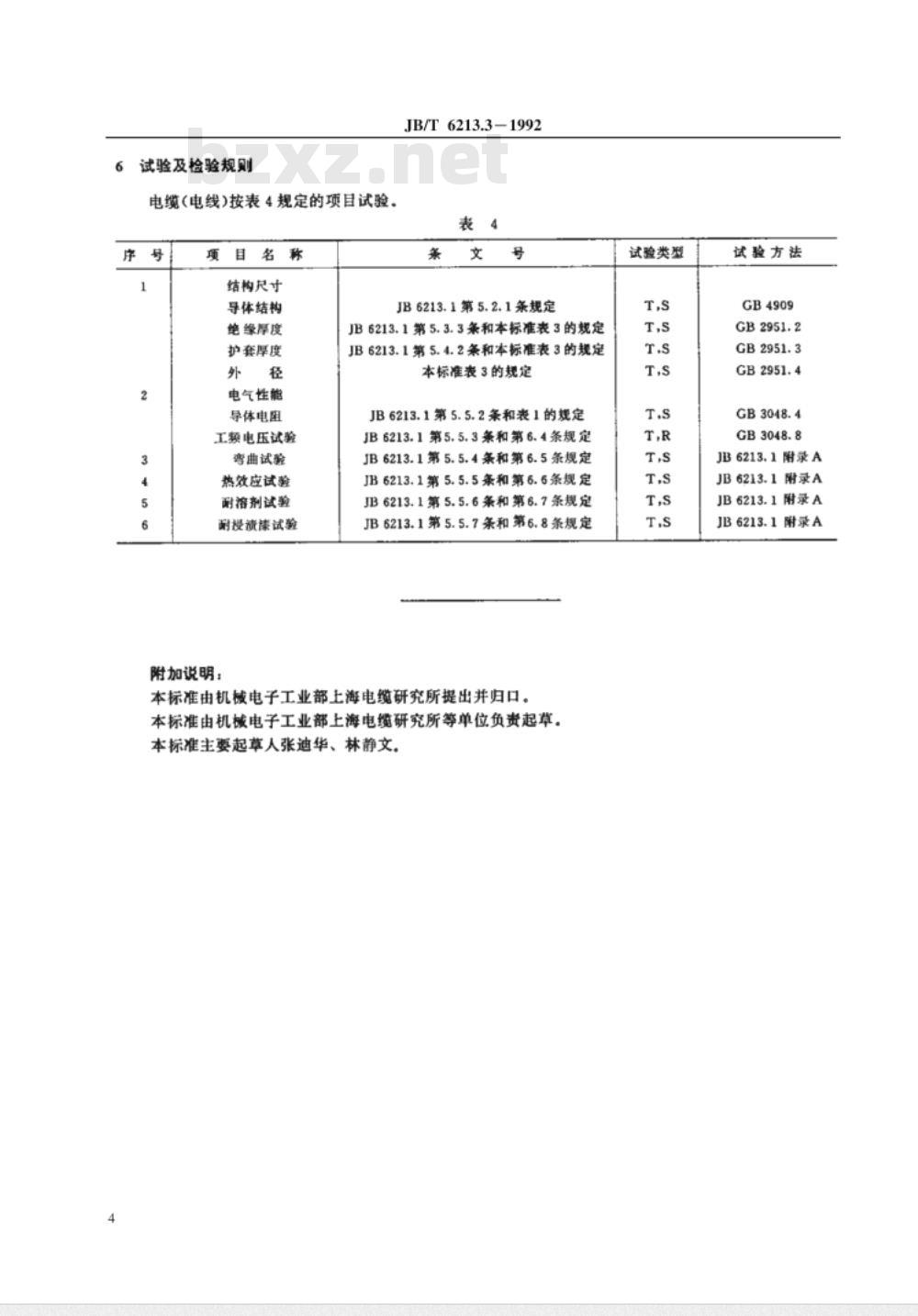

表4：试验及检验规则
电缆（电线）按表4规定的项目进行试验。

5 试验项目
试验项目包括：
1. 结构尺寸
2. 导体结构
3. 绝缘厚度
4. 护套厚度
5. 电气性能
6. 导体电阻
7. 工频电压试验
8. 弯曲试验
9. 热效应试验
10. 耐溶剂试验
11. 耐浸渍漆试验

6 附加说明
本标准由机械电子工业部上海电缆研究所提出并归口，由机械电子工业部上海电缆研究所等单位负贵起草。主要起草人包括张迪华、林静文。

本标准由机械科学研究院出版发行，印刷地址：北京首体南路2号，邮编100044。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
