【机械行业标准(JB)】 电热毯及其类似用途开关

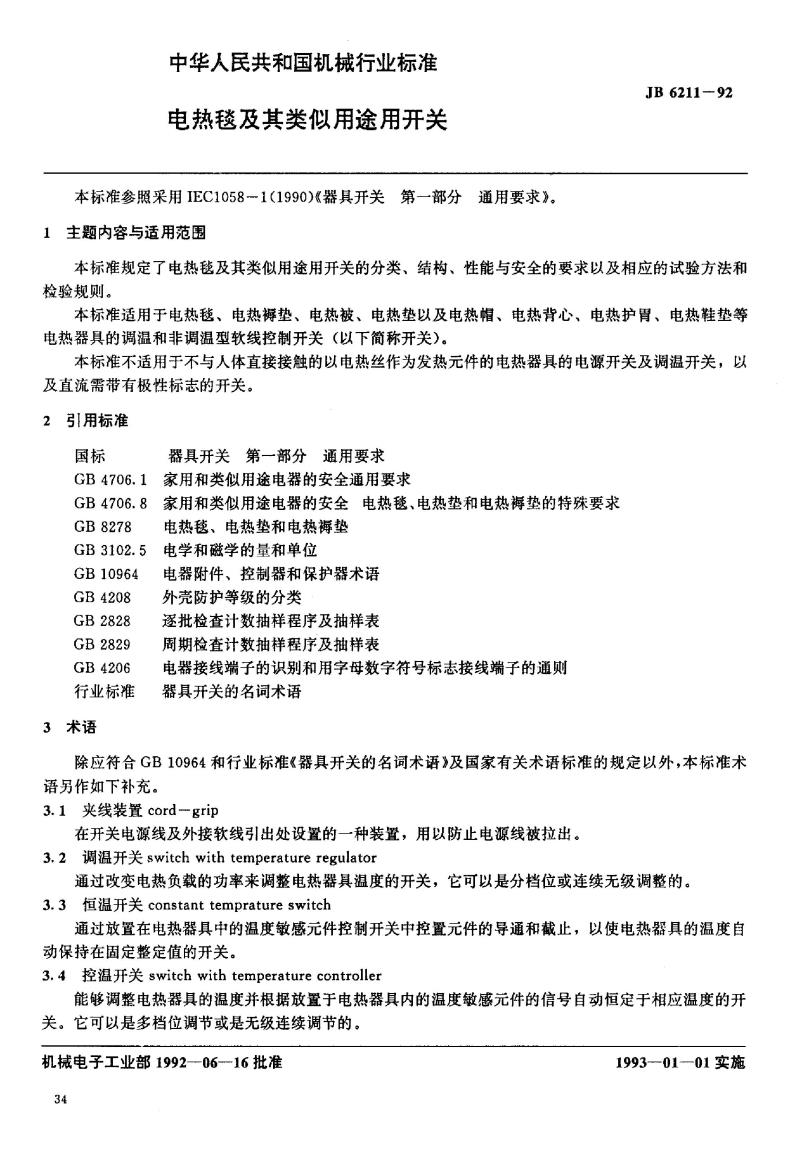

中华人民共和国机械行业标准
电热毯及其类似用途用开关
本标准参照采用IEC10581（1990）《器具开关第一部分通用要求》。1主题内容与适用范围
JB 621192
本标准规定了电热毯及其类似用途用开关的分类、结构、性能与安全的要求以及相应的试验方法和检验规则。
本标准适用于电热毯、电热褥垫、电热被、电热垫以及电热帽、电热背心、电热护胃、电热鞋垫等电热器具的调温和非调温型软线控制开关（以下简称开关）。本标准不适用于不与人体直接接触的以电热丝作为发热元件的电热器具的电源开关及调温开关，以及直流需带有极性标志的开关。2引用标准
国标
器具开关　第一部分　通用要求　GB4706.1家用和类似用途电器的安全通用要求家用和类似用途电器的安全电热毯、电热垫和电热褥垫的特殊要求GB 4706.8
GB8278
电热毯、电热垫和电热褥垫
GB3102.5
电学和磁学的量和单位
GB10964
GB 4208
GB 2828
GB 2829
GB 4206
行业标雅
3术语
电器附件、控制器和保护器术语外壳防护等级的分类
逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表电器接线端子的识别和用字母数字符号标志接线端子的通则器具开关的名词术语
除应符合GB10964和行业标准《器具开关的名词术语》及国家有关术语标准的规定以外，本标准术语另作如下补充。
3.1夹线装置 cord一grip
在开关电源线及外接软线引出处设置的一种装置，用以防止电源线被拉出。3.2调温并关 switchwith temperature regulator通过改变电热负载的功率来调整电热器具温度的开关，它可以是分档位或连续无级调整的。3.3桓温开关 constant temprature switch通过放置在电热器具中的温度敏感元件控制开关中控置元件的导通和截止，以使电热器具的温度自动保持在固定整定值的开关。
3.4控温开关 switch with temperature controller能够调整电热器具的温度并根据放置于电热器具内的温度敏感元件的信号自动恒定于相应温度的开关。它可以是多档位调节或是无级连续调节的。机械电子工业部1992—06-16批准34
1993-01-—01实施

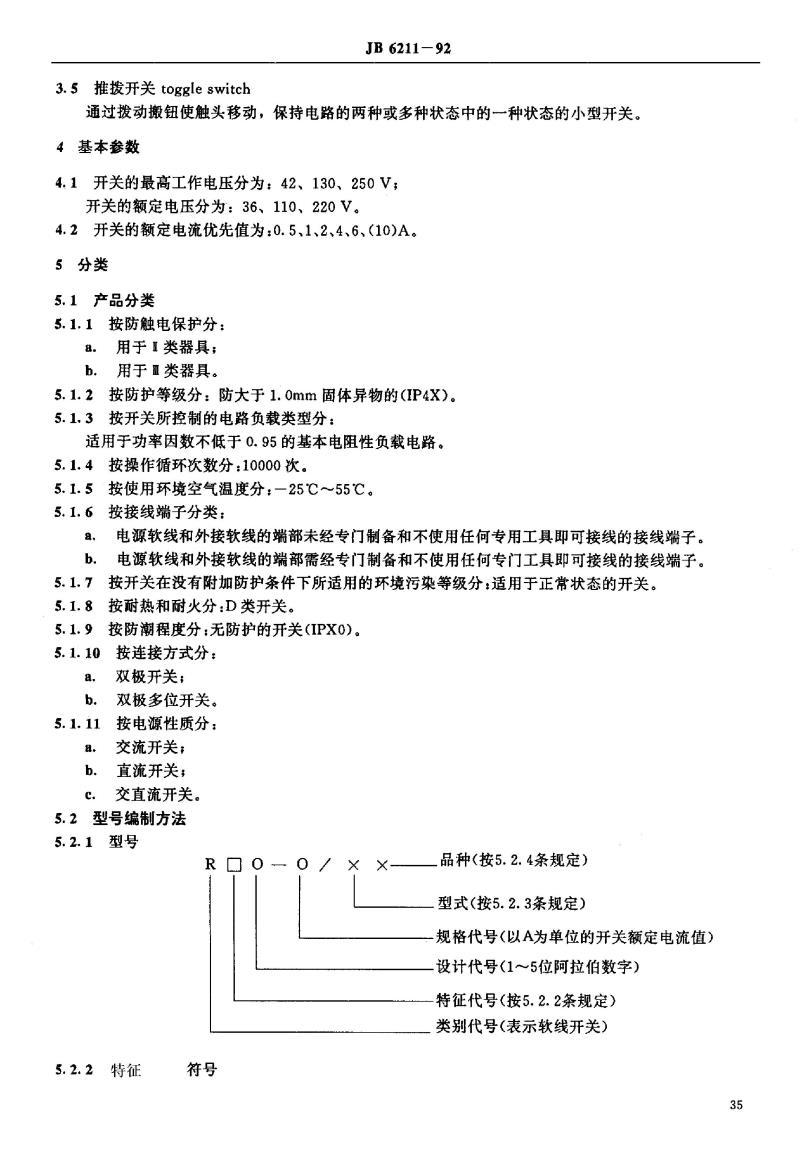

3.5推拔开关 toggle switch
JB 6211—92
通过拨动搬钮使触头移动，保持电路的两种或多种状态中的一一种状态的小型开关。4基本参数
4.1开关的最高工作电压分为：42、130、250V；开关的额定电压分为：36、110、220V。4.2开关的额定电流优先值为：0.5、1、2、4、6、（10)A。5分类
5.1产品分类
5.1.1按防触电保护分：
8.用于Ⅱ类器具，
b．用于Ⅲ类器具。
5.1.2按防护等级分：防大于1.Omm固体异物的(IP4X）。5.1.3按开关所控制的电路负载类型分：适用于功率因数不低于0.95的基本电阻性负载电路。5.1.4按操作循环次数分：10000次。5.1.5按使用环境空气温度分：一25℃～55℃。5.1.6
a.
b.
5. 1. 7
5. 1. 8
5.1.9
按接线端子分类：
电源软线和外接软线的端部未经专门制备和不使用任何专用工具即可接线的接线端子。电源软线和外接软线的端部需经专门制备和不使用任何专门工具即可接线的接线端子。按开关在没有附加防护条件下所适用的环境污染等级分：适用于正常状态的开关。按耐热和耐火分：D类开关。
按防潮程度分：无防护的开关（IPX0）。5.1.10
a.
b.
按连接方式分：
双极开关；
双极多位开关。
5.1. 11
按电源性质分：
a.
b.
c.
交流开关；
直流开关；
交直流开关。
5.2型号编制方法
5.2.1型号
5.2.2特征
R□OO
符号
x
x
品种（按5.2.4条规定）
型式（按5.2.3条规定）
规格代号（以A为单位的开关额定电流值）设计代号（1~5位阿拉伯数字）
特征代号（按5.2.2条规定）
类别代号（表示软线开关）
35

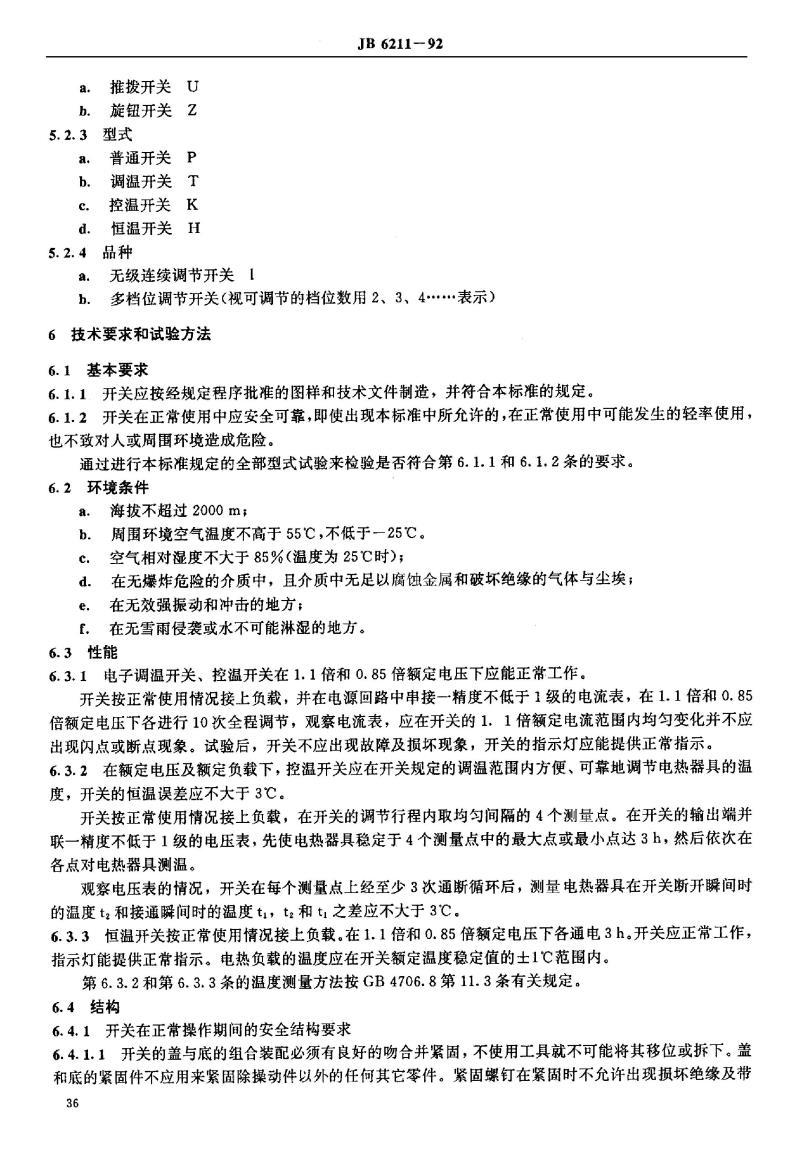

a.
推拨开关U
b.
旋钮开关Z
5.2.3型式
普通开关P
a.
b.
调温开关T
控温开关K
c
d.
恒温开关H
5.2.4品种
无级连续调节开关【
a.
JB 6211- 92
b．多档位调节开关（视可调节的档位数用2、3、4··…表示）6技术要求和试验方法
6.1基本要求
6.1.1．开关应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。6.1.2开关在正常使用中应安全可靠，即使出现本标准中所允许的，在正常使用中可能发生的轻率使用，也不致对人或周围环境造成危险。通过进行本标准规定的全部型式试验来检验是否符合第6.1.1和6.1.2条的要求。6.2环境条件
海拔不超过2000m；
a.
周围环境空气温度不高于55℃，不低于25℃。b.
空气相对湿度不大于85%（温度为25℃时）；c.
在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；d.
在无效强振动和冲击的地方；
e.
f.
在无雪雨侵袭或水不可能淋湿的地方。6.3性能
6.3.1电子调温开关、控温开关在1.1倍和0.85倍额定电压下应能正常工作。开关按正常使用情况接上负载，并在电源回路中串接一精度不低于1级的电流表，在1.1倍和0.85倍额定电压下各进行10次全程调节，观察电流表，应在开关的1．1倍额定电流范围内均匀变化并不应出现闪点或断点现象。试验后，开关不应出现故障及损坏现象，开关的指示灯应能提供正常指示。6.3.2在额定电压及额定负载下，控温开关应在开关规定的调温范围内方便、可靠地调节电热器具的温度，开关的恒温误差应不大于3℃。开关按正常使用情况接上负载，在开关的调节行程内取均匀间隔的4个测量点。在开关的输出端并联一精度不低于1级的电压表，先使电热器具稳定于4个测量点中的最大点或最小点达3h，然后依次在各点对电热器具测温。
观察电压表的情况，开关在每个测量点上经至少3次通断循环后，测量电热器具在开关断开瞬间时的温度t2和接通瞬间时的温度ti，t2和ti之差应不大于3℃。6.3.3恒温开关按正常使用情况接上负载。在1.1倍和0.85倍额定电压下各通电3h。开关应正常工作，指示灯能提供正常指示。电热负载的温度应在开关额定温度稳定值的土1℃范围内。第6.3.2和第6.3.3条的温度测量方法按GB4706.8第11.3条有关规定。6.4结构
6.4.1开关在正常操作期间的安全结构要求6.4.1.1开关的盖与底的组合装配必须有良好的吻合并紧固，不使用工具就不可能将其移位或拆下。盖和底的紧固件不应用来紧固除操动件以外的任何其它零件。紧固螺钉在紧固时不允许出现损坏绝缘及带36
JB 6211—92

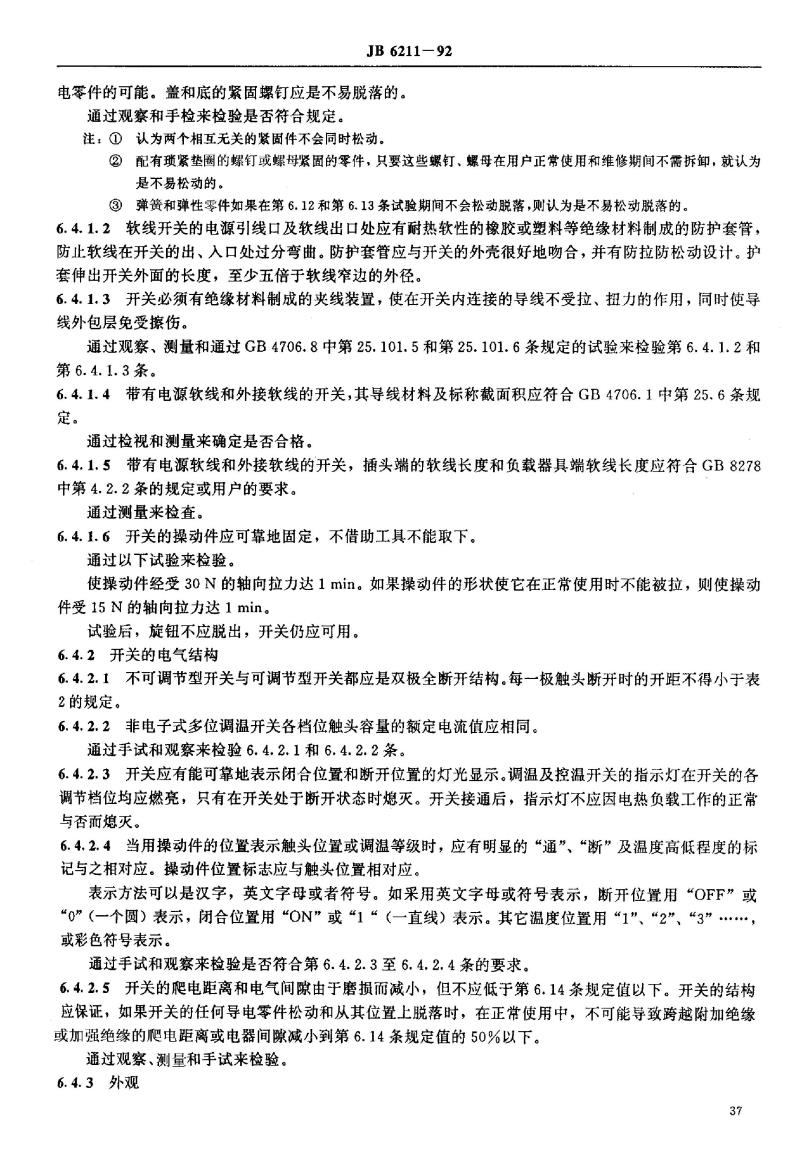

电零件的可能。盖和底的紧固螺钉应是不易脱落的。通过观察和手检来检验是否符合规定。注：①认为两个相互无关的紧固件不会同时松动。②配有琐紧垫圈的螺钉或螺母紧固的零件，只要这些螺钉、螺母在用户正常使用和维修期间不需拆卸，就认为是不易松动的。
③弹簧和弹性零件如果在第6.12和第6.13条试验期间不会松动脱落，则认为是不易松动脱落的。6.4.1.2软线开关的电源引线口及软线出口处应有耐热软性的橡胶或塑料等绝缘材料制成的防护套管，防止软线在开关的出、入口处过分弯曲。防护套管应与开关的外壳很好地吻合，并有防拉防松动设计。护套伸出开关外面的长度，至少五倍于软线窄边的外径。6.4.1.3开关必须有绝缘材料制成的夹线装置，使在开关内连接的导线不受拉、扭力的作用，同时使导线外包层免受擦伤。
通过观察、测量和通过GB4706.8中第25.101.5和第25.101.6条规定的试验来检验第6.4.1.2和第6.4.1.3条。
6.4.1.4带有电源软线和外接软线的开关，其导线材料及标称截面积应符合GB4706.1中第25.6条规定。
通过检视和测量来确定是否合格。6.4.1.5带有电源软线和外接软线的开关，插头端的软线长度和负载器具端软线长度应符合GB8278中第4.2.2条的规定或用户的要求。通过测量来检查。
6.4.1.6开关的操动件应可靠地固定，不借助工具不能取下。通过以下试验来检验。
使操动件经受30N的轴向拉力达1min。如果操动件的形状使它在正常使用时不能被拉，则使操动件受15N的轴向拉力达1min。
试验后，旋钮不应脱出，开关仍应可用。6.4.2开关的电气结构
6.4.2.1不可调节型开关与可调节型开关都应是双极全断开结构。每一极触头断并时的开距不得小于表2的规定。
6.4.2.2非电子式多位调温开关各档位触头容量的额定电流值应相同。通过手试和观察来检验6.4.2.1和6.4.2.2条。6.4.2.3开关应有能可靠地表示闭合位置和断开位置的灯光显示。调温及控温开关的指示灯在开关的各调节档位均应燃亮，只有在开关处于断开状态时熄灭。开关接通后，指示灯不应因电热负载工作的正常与香而熄灭。
6.4.2.4当用操动件的位置表示触头位置或调温等级时，应有明显的“通”、“断”及温度高低程度的标记与之相对应。操动件位置标志应与触头位置相对应。表示方法可以是汉字，英文字母或者符号。如采用英文字母或符号表示，断开位置用“OFF”或“0”（一个圆）表示，闭合位置用“ON”或“1“（一直线）表示。其它温度位置用“1”、“2”、“3”或彩色符号表示。
通过手试和观察来检验是否符合第6.4.2.3至6.4.2.4条的要求。6.4.2.5开关的爬电距离和电气间隙由于磨损而减小，但不应低于第6.14条规定值以下。开关的结构应保证，如果开关的任何导电零件松动和从其位置上脱落时，在正常使用中，不可能导致跨越附加绝缘或加强绝缘的爬电距离或电器间隙减小到第6.14条规定值的50%以下。通过观察、测量和手试来检验。6.4.3外观
37
JB 6211-92

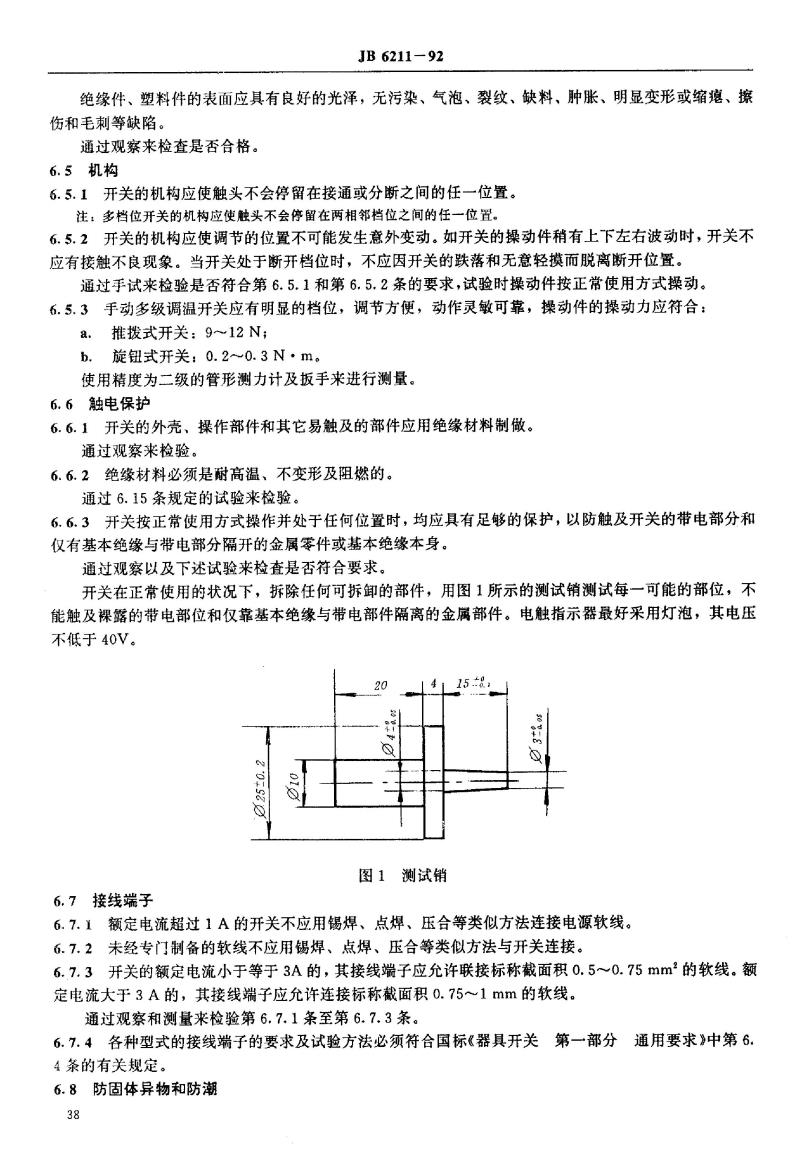

绝缘件、塑料件的表面应具有良好的光泽，无污染、气泡、裂纹、缺料、肿胀、明显变形或缩癌、擦伤和毛刺等缺陷。
通过观察来检查是否合格。
6.5机构
6.5.1开关的机构应使触头不会停留在接通或分断之间的任一位置。注：多档位开关的机构应使触头不会停留在两相邻档位之间的任一位置。6.5.2开关的机构应使调节的位置不可能发生意外变动。如开关的操动件稍有上下左右波动时，开关不应有接触不良现象。当开关处于断开档位时，不应因开关的跌落和无意轻摸而脱离断开位置。通过手试来检验是否符合第6.5.1和第6.5.2条的要求，试验时操动件按正常使用方式操动。6.5.3手动多级调温开关应有明显的档位，调节方便，动作灵敏可靠，操动件的操动力应符合：a．推拨式开关：9～12 N；
b．旋钮式开关：0.2~0.3 N·m。　使用精度为二级的管形测力计及扳手来进行测量。6.6触电保护
6.6.1开关的外壳、操作部件和其它易触及的部件应用绝缘材料制做。通过观察来检验。
6.6.2绝缘材料必须是耐高温、不变形及阻燃的。通过6.15条规定的试验来检验。6.6.3开关按正常使用方式操作并处于任何位置时，均应具有足够的保护，以防触及开关的带电部分和仅有基本绝缘与带电部分隔开的金属零件或基本绝缘本身。通过观察以及下述试验来检查是否符合要求。开关在正常使用的状况下，拆除任何可拆卸的部件，用图1所示的测试销测试每一可能的部位，不能触及裸露的带电部位和仅靠基本绝缘与带电部件隔离的金属部件。电触指示器最好采用灯泡，其电压不低于40V。
20
200
生
0-92
4／ 15o
s g=8
Q
图1测试销
6.7接线端子
6.7.1额定电流超过1A的开关不应用锡焊、点焊、压合等类似方法连接电源软线。6.7.2未经专门制备的软线不应用锡焊、点焊、压合等类似方法与开关连接。6.7.3开关的额定电流小于等于3A的，其接线端子应允许联接标称截面积0.5~0.75mm2的软线。额定电流大于3A的，其接线端子应允许连接标称截面积0.75～1mm的软线。通过观察和测量来检验第6.7.1条至第6.7.3条。6.7.4各种型式的接线端子的要求及试验方法必须符合国标《器具开关第一部分通用要求》中第6.4条的有关规定。
6.8防固体异物和防潮
38
6.8.1防固体异物
JB 6211—92
通过GB4208规定的相应试验来检验。如果相应的试棒不能进入开关，则防护是满足要求的。试验时应拆除所有可拆卸零件。6.8.2防潮
开关应能耐受在正常使用中可能出现的潮湿条件。通过以下试验来检验。
开关的进线孔等均要打开，可拆卸零件都要拆除，如有必要，应与开关主体一起经受潮湿处理。潮湿处理在潮湿箱内进行。箱内空气相对湿度在91%至95%之间，温度保持在30士1℃。箱内空气须不停地循环。
试样在放入潮湿箱前，应在温度为30～35℃之间的环境中至少放置4h。试样在箱内保持2d（48h）。潮湿处理后，紧接着重新装配好可拆卸零件，在潮湿箱内或温度为30士1℃的室内立即进行第6.9.1条和6.9.2条的试验。试验后开关应无损伤。
6.9绝缘电阻和介电强度
6.9.1开关的绝缘电阻应不低于表1规定值。通过下述测量来检验。
紧随第6.8.2条潮湿处理后，立即进行绝缘电阻的测量。施加约500V直流电压经1min后测量。开关各部分的绝缘电阻应不低于表1规定值。使用直流电压500土50V的绝缘电阻计（兆欧表）进行测量。6．9．2开关应具有足够的介电强度紧随第6.9.1条试验后，立即进行下述耐压试验。开关各部承受50Hz，实际正弦波形，表1规定的试验电压，历时1min。开始时，施加不到规定值一半的电压，然后迅速升高到全值。试验中不应出现闪络或击穿，无电压降的辉光放电忽略不计。表1
绝缘电阻
被试部位
开关在“接通”位置时，所有连接在一起的各级与外壳之间
开关在“断开”位置时，每级断开的两点之间开关在“接通”位置时，不同极性的带电体之间1
最小值
Ma
7
7
5
介电强度试验电压
V
工作电压
≥50
3750
2000
2000
工作电压
50
500
500
500
注：①金属箔包至比软线护套长10mm处，金属箱不压入开口，但须用标准试指将其推入拐角或类似部位，使金属箔沿开关的外表面紧密贴合。②高压试验变压器，输出端为试验电压时，输出端短路电流至少为200mA，当输出电流调至小于100mA时，过流继电器不应脱扣。试验电压有效值的偏差应在3%范围内。1）与开关电路连接的特殊元件如氛灯、线圈、电容器或电子元件等，可视情况将其一极断开（或短接）。6.9.3开关中为负载提供电流通路的电子元件应能承受直流400V，历时1min的反向耐压无损坏。测试时可视情况将电子元件的一端或两端从线路中断开，单独对该元件进行试验。6.10发热
开关的发热试验要求及方法按国标《器具开关第一部分通用要求》第6.9条规定。试验环境温度为25±2℃。
39
JB 6211-- 92
开关的试验样品放置于GB4706.8中第2.2.29条所规定的试验平台中进行试验。开关各部分的温升应符合如下要求：外壳≤35K
接线端子≤45K
其余开关中有可能发热的元件及承载发热部件的部位的温升应符合国标《器具开关第一部分通用要求》中表11的规定。
6.11 耐久性
按国标《器具开关第一部分通用要求》第6.11条有关规定。开关控制的各条电路均应按规定的额定负载值加载，并在无感电路中进行试验。开关在25士5℃的环境中进行试验。试验后，开关应符合以下要求：所有动作仍然可靠，指示灯及电子元器件仍能正常工作；a.
b．试样按第6.10条规定进行试验，接线端子温升不超过55K；C试样不再经潮湿处理，应能经受第6.9.2条规定的耐压试验，但试验电压降为第6.9.2条规定值的75%。
6.12机械强度
6.12.1按国标《器具开关第一部分通用要求》中的第6.12.2要求。6.12.2跌落试验
在如图2所示的滚简内，进行试验不带有导线的开关要接有GB4706.1中第25.6条规定的，有最小标称截面积和自由长度为50mm的软线，用分条款6.13中规定转矩的三分之二将接线端子螺钉旋紧。对带有导线的开关，按交货时的状况进行试验。将软线剪短至50mm左右。使试样从500mm的高度落到厚3mm的钢板上，掉落次数为：N
A
3mm
钢板
30
130
40
250
图2滚简
AA 剖面
JB 6211-92
如果在不接软线的情况下试样的质量不超过100g的，掉落次数为1000次；如果不接软线时试样质量超过100g，但不超过200g的，掉落次数为500次；如果不接软线时试样的质量超过200g的，掉落次数为100次。滚简以5r/min速度旋转，这样每分钟可出现10次掉落。每次试验只有一个试样在滚筒内。试验后，试样不应显示有在本标准意义范围内的损坏。特别是不应有部件脱开或松动。要特别注意软线的连接。
倘若防触电的保护措施没受影响的话，可以有小块脱落以及操作部件被损坏，而不判定为不合格。6.13螺钉、载流件和联接件
按国标《器具开关第一部分通用要求》中第6.13条有关规定。6.14电气间隙、爬电距离和绝缘穿通距离6.14.1电气间隙和爬电距离应符合表2的规定。表2
被测部位
不同极性的带电部位之间
完全断开的触头两端
加强绝缘
50
爬电距离
2.0
2.0
测量方法按国标《器具开关第一部分电气间
1.5
2.0
工作电压
V
>50～130
爬电距离
2.0
3.0
8.0
电气间隙
1.8
3.0
6.0
通用要求》中附录D的规定。
mm
>130～250
爬电距离
3.0
3.0
8.0
电气间隙此内容来自标准下载网
2. 0
3.0
6.0
开关在接上国标《器具开关第一部分通用要求》中第6.4条规定的最大标称截面积的导线和不接导线的情况下各测量一次。
将可动零件置于最不利位置，螺母和其它螺纹件以及非圆柱头螺钉均设想拧于最不利位置，可拆卸零件均拆除。
带有导线的开关在连接规定截面积的导线和不接导线的情况下各测量一次。6.14.2绝缘穿通距离应符合表3的规定。表3
绝缘种类
基本绝缘
加强绝缘
附加绝缘
6.15耐热、耐燃、耐表面漏电起痕及耐异常温度所有工作电压下的绝缘穿通距离1
2
1
mm
6.15.1耐热耐燃和耐表面漏电起痕试验按国标《器具开关第一部分通用要求》第6.15条有关规定。6.15.2开关的外壳应能经受异常情况下的高温及低温。开关在100℃的恒温箱及在一25℃的恒温冷冻箱内各放置4h后，不应出现开裂破碎、变形等情况。试验后，开关应能正常使用及操作。6.16防锈
因锈蚀前可能摄害安全的铁制零件应具有足够的防锈保护。通过国标《器具开关第一部分通用要求》第6.16条规定的试验来检验。41
7检验规则
型式检验
7.1型
7.1.1有下列情况之～时，应进行型式试验a。
b.
C
d.
e
JB 6211-92
新产品或老产品转厂生产的试制定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，每隔二年应周期性进行一次检验；停产半年以上，恢复生产时；
出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验的要求时。f.
7.1.2型式检验包括本标准规定的全部技术要求的检验。试验时，分为3个试验组别，各组的试验项目及顺序如表 4所示。
7.1.3型式试验按GB2829规定抽样和判定。第1和第3试验组的不合格质量水平（RQL）规定为50，判别水平（DL）为I，采用一次性抽样方案，判定数组（Ac，Rc）为（O，1）即该二个试验组的样本数各为1只。第2试验组的不合格质量水平（RQL）规定为40，判别水平（DL）为I，采用二次抽样方案，判定数组（A，R；Az，R2）为（0，2；1，2），即该试验组的第一样本和第二样本的试样数均为3只。7.1.4在对第2组的第2样本的试样进行试验时，可只对第一样本中不合格项目在该项目之前可能影响该项试验结果的各项目进行试验。表4
试验项目
名
称
标志检查（包括额定值与分类）触电保护检查
接线端子与端头检查
结构检查
机构检查
性能试验
防固体异物和防潮检查
绝缘电阻测量和介电强度试验
发热试验
耐久性试验
机械强度试验
螺钉、载流件和联接件检查
电气间、爬电距离和绝缘穿通距离测量耐热、耐燃、耐表面漏电起痕及耐异常温度试验
防锈试验
所属章条
第4、5和第8章
第6.6条
第6.7条
第6.4条
第6.5条
第6.3条
第6.8条
第6.9条
第6.10条
第6.11条
第6.12条
第6．13条
第6.14.1条
第6.14.2条
第6.15条
第6.16条
试验组别
第1组
第2组
第3组
附
注
按表1注1)可能需要附
加一组样品
7.1.5如果型式试验结果判定不合格，而不合格的原因能马上纠正，则允许用纠正不合格后制造的产品重新进行型式检验。检验时仍按表4规定为3个试验组，第1和第3试验组均为1只试样，第2试验组为3只试样，试样应随机抽取，复验试样应全部合格。42
