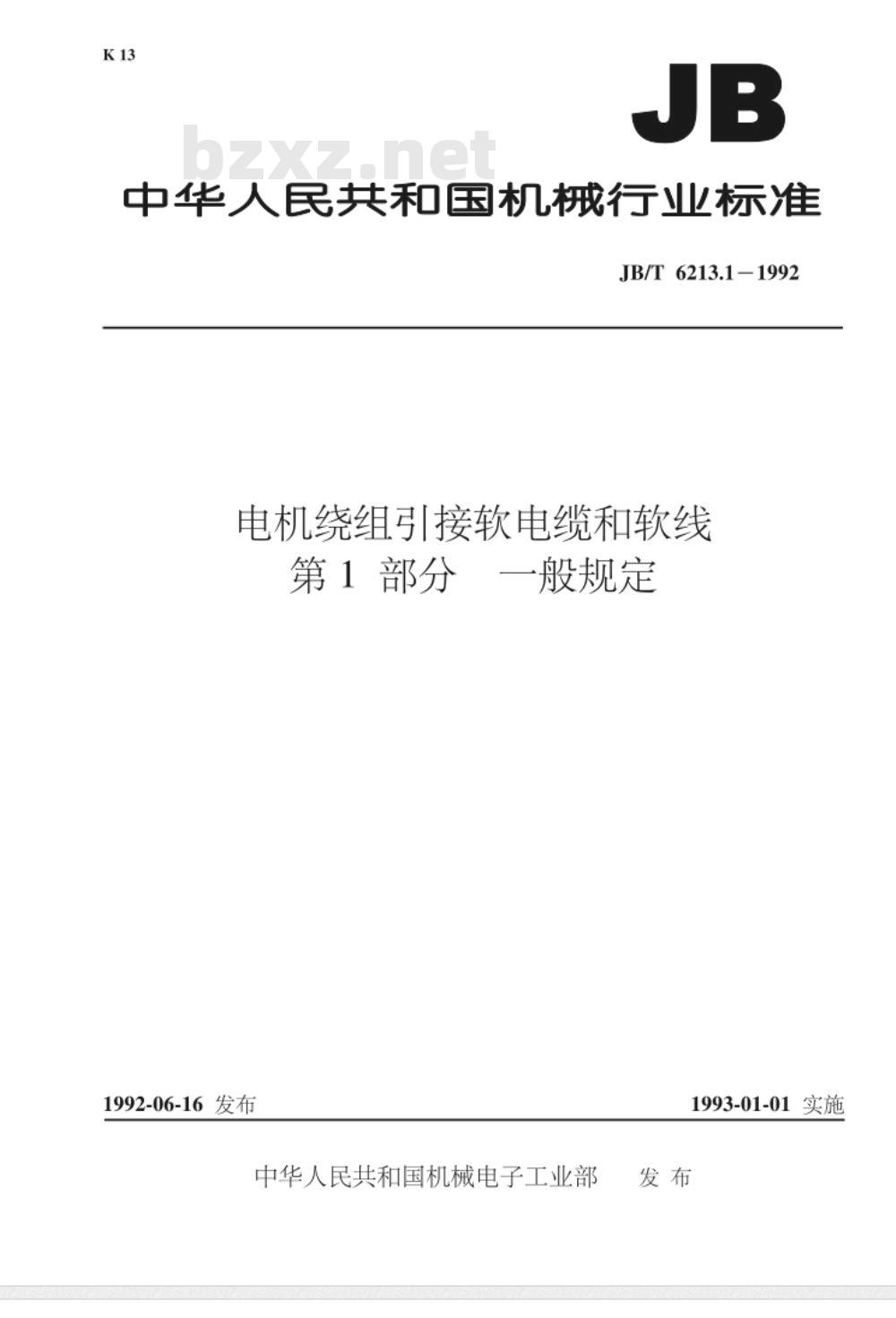

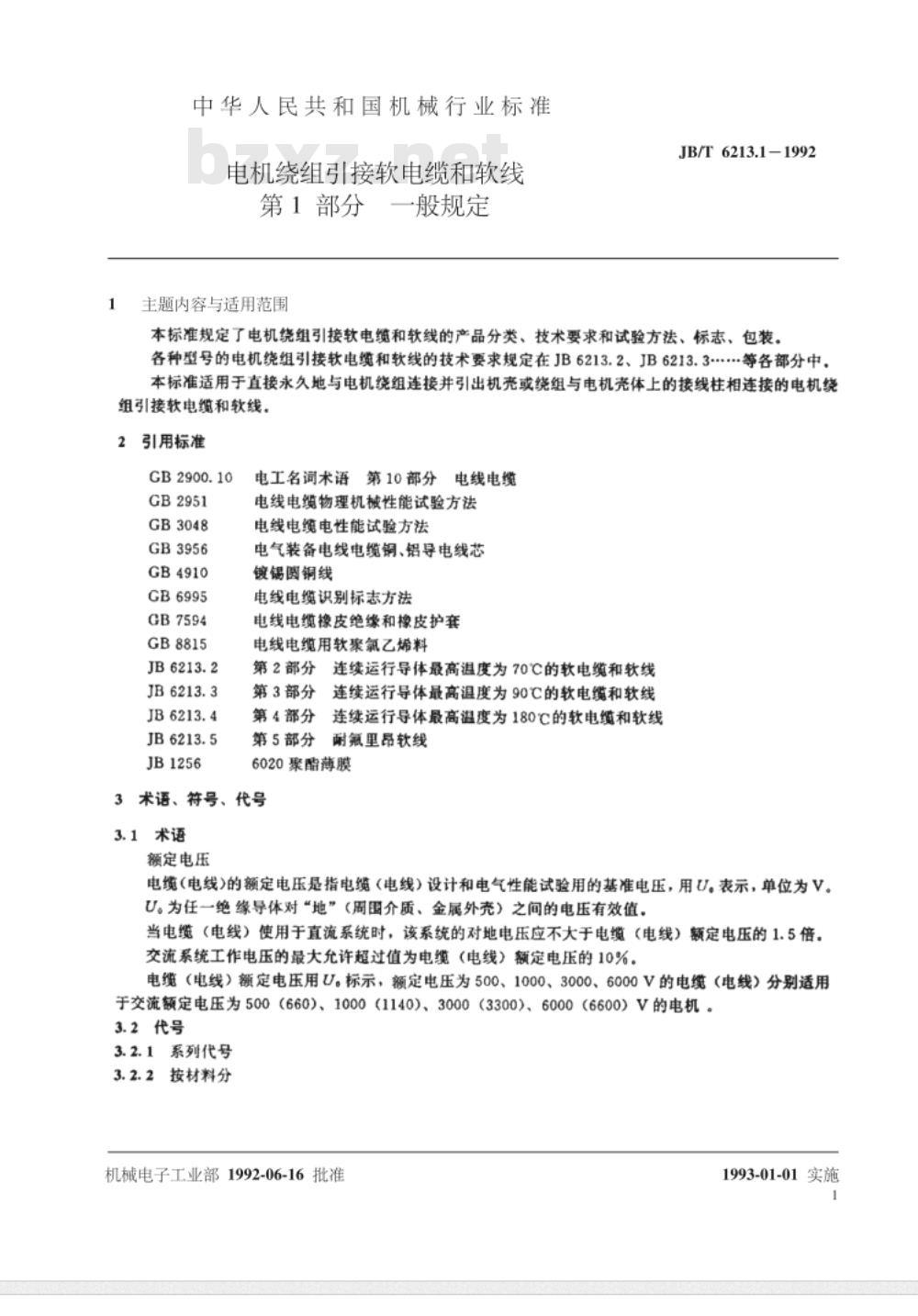

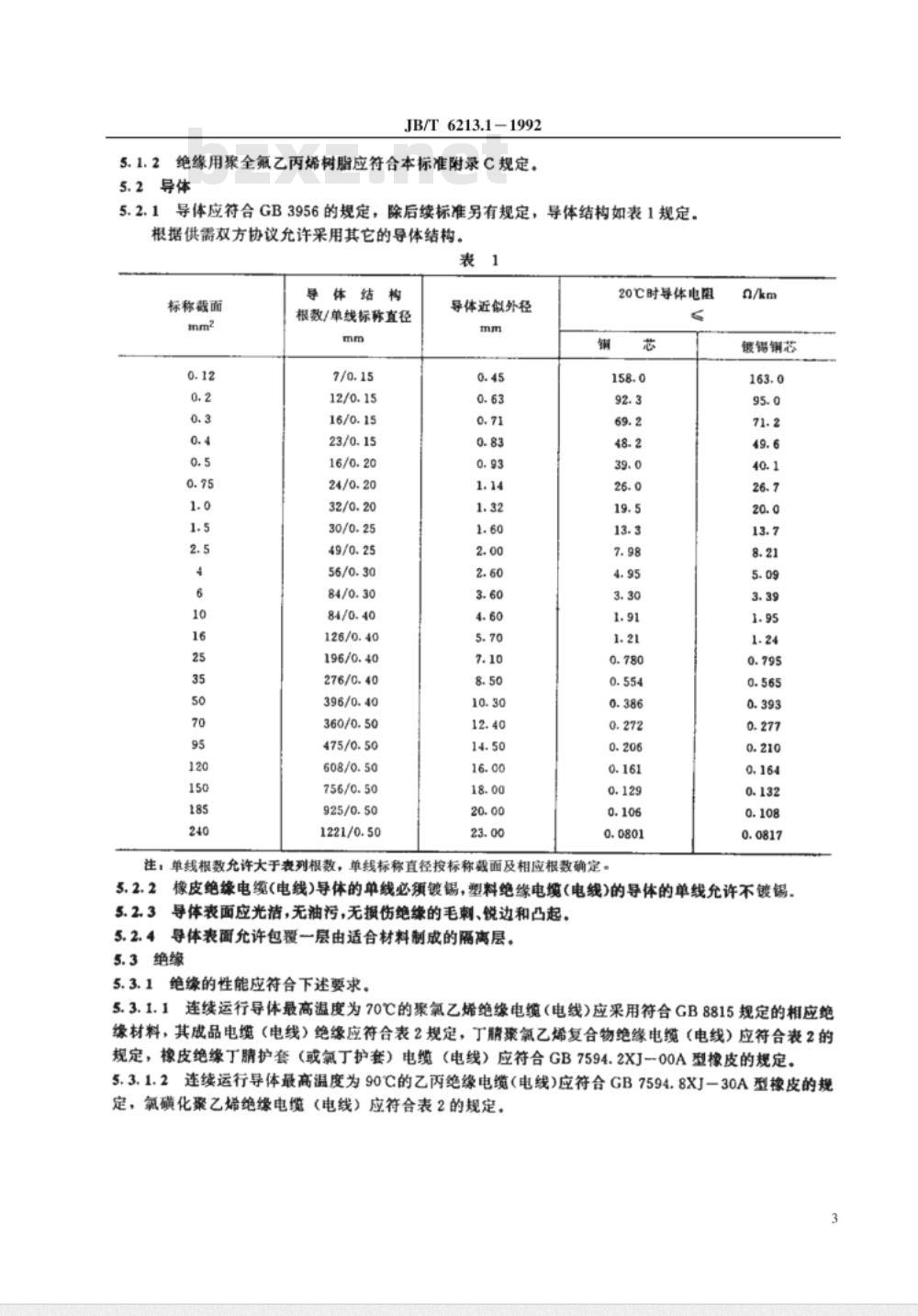

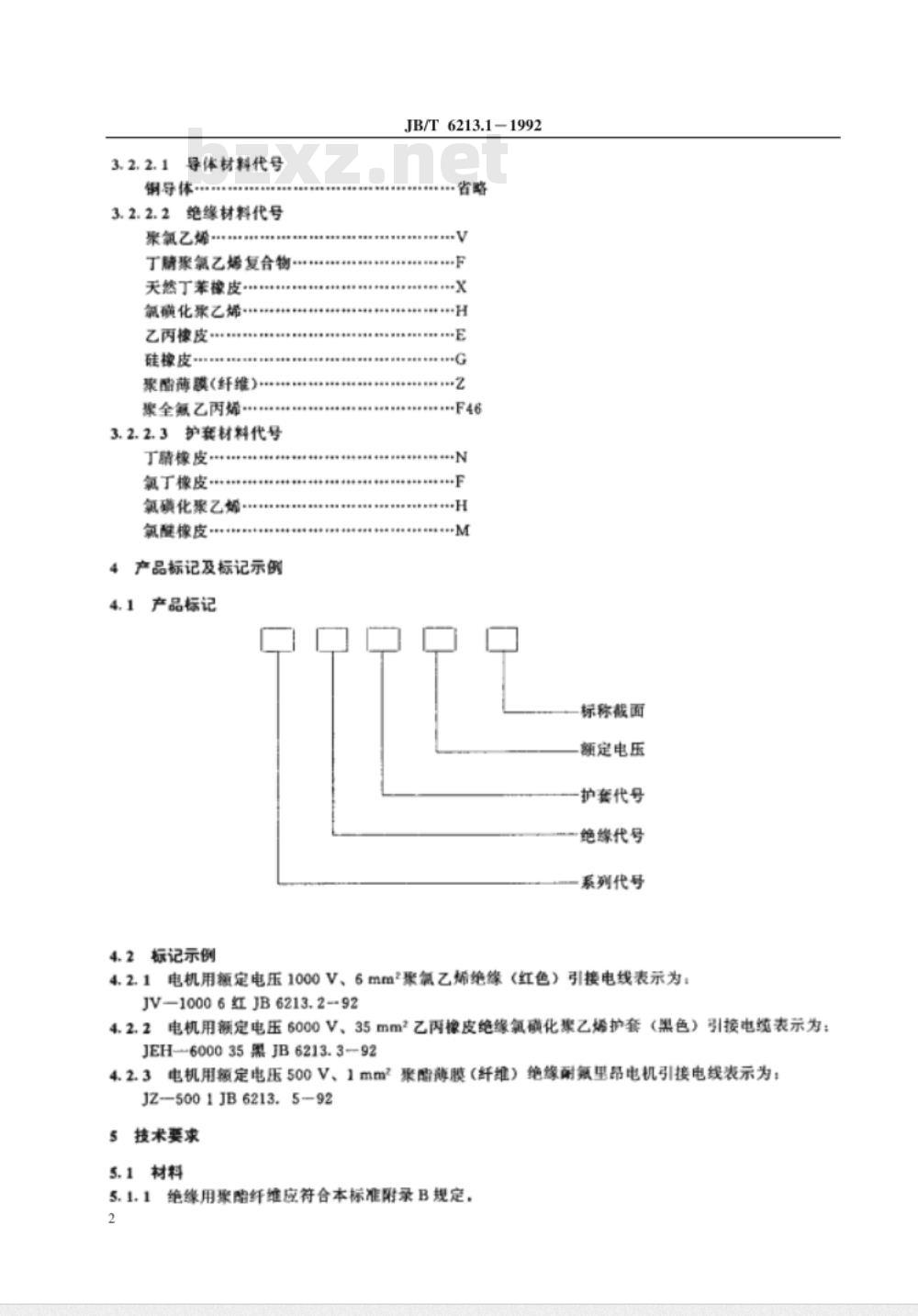

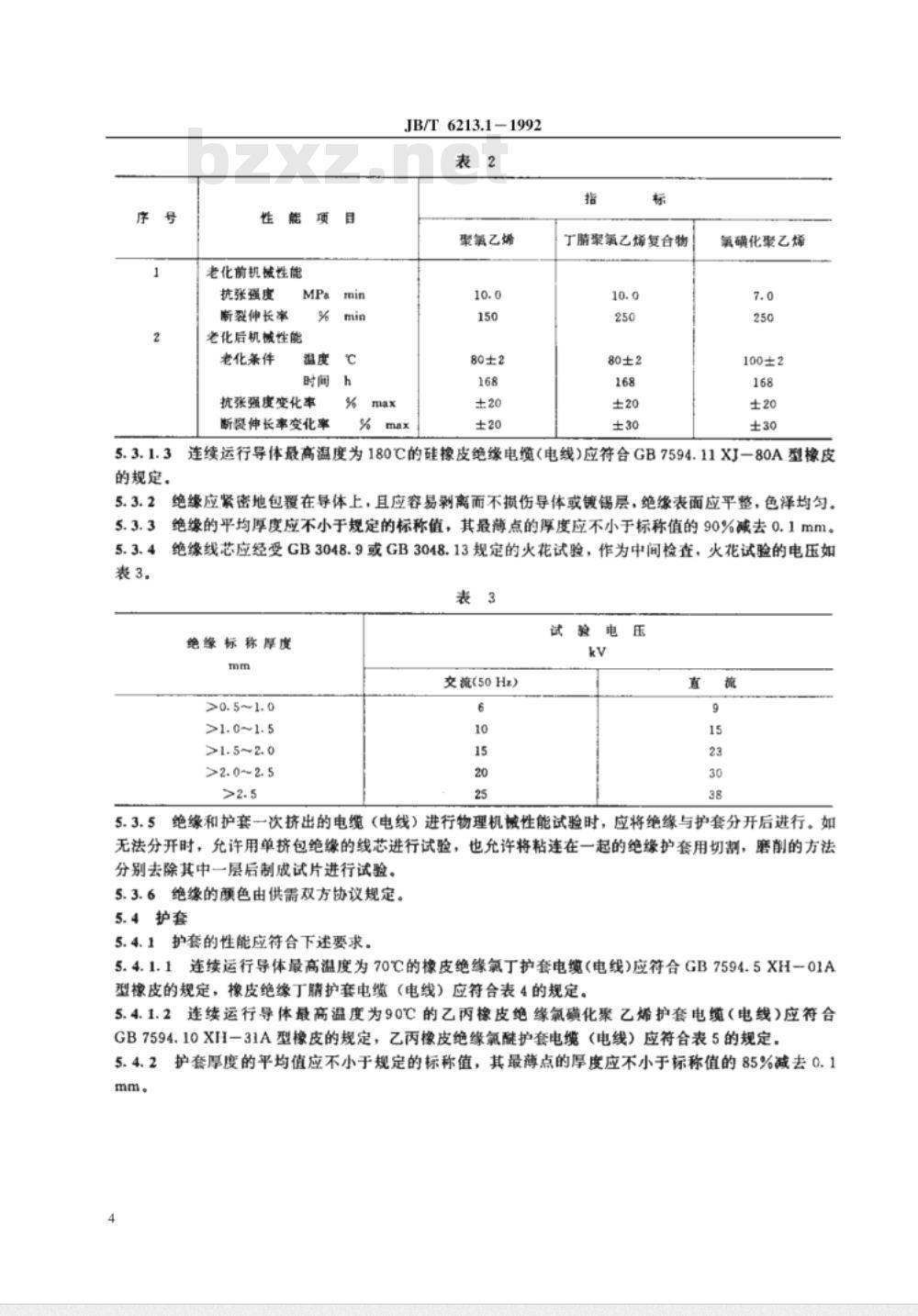

中华人民共和国机械行业标准 JB/T 6213.1-1992 电机绕组引接软电缆和软线 第1部分 一般规定 1992-06-16发布 中华人民共和国机械电子工业部 1993-01-01实施 1. 主题内容与适用范围 本标准规定了电机绕组引接软电缆和软线的产品分类、技术要求和试验方法、标志、包装。各种型号的电机绕组引接软电缆和软线的技术要求规定在JB6213.2、JB6213.3等各部分中。本标准适用于直接永久地与电机绕组连接并引出机壳或绕组与电机壳体上的接线柱相连接的电机绕组引接软电缆和软线。 2. 引用标准 GB2900.10 GB2951 GB3048 GB3956 GB4910 GB6995 GB7594 GB8815 JB6213.2 JB6213.3 JB6213.4 JB6213.5 JB1256 3. 术语、符号、代号 3.1 术语 额定电压 电缆（电线）的额定电压是指电缆（电线）设计和电气性能试验用的基准电压，用U表示，单位为V。U为任一绝缘导体对“地”（周围介质、金属外壳）之间的电压有效值。当电缆（电线）使用于直流系统时，该系统的对地电压应不大于电缆（电线）额定电压的1.5倍。交流系统工作电压的最大允许超过值为电缆（电线）额定电压的10%。电缆（电线）额定电压用U标示，额定电压为500V、1000V、3000V、6000V的电缆（电线）分别适用于交流额定电压为500V（660V）、1000V（1140V）、3000V（3300V）、6000V（6600V）的电机。 3.2 代号 3.2.1 系列代号 3.2.2 按材料分 3.2.2.1 导体材料代号 钢导体 3.2.2.2 绝缘材料代号 聚氯乙烯 丁苯聚氧乙烯复合物 天然丁苯橡胶 氯磺化聚乙烯 乙丙橡胶 硅橡胶 聚酯薄膜（纤维） 全氟乙丙烯 3.2.2.3 护囊材料代号 丁苯橡胶 氯丁橡胶 氯磺化聚乙烯 氯醛橡胶 4. 产品标记及标记示例 4.1 产品标记 4.2 标记示例 JB/T 6213.1—1992 省略 标称截面 额定电压 护套代号 绝缘代号 系列代号 4.2.1 电机用额定电压1000V、6mm聚氧乙烯绝缘（红色）引接电线表示为：JV—10006红 JB6213.2-92 4.2.2 电机用额定电压6000V、35mm²乙丙橡胶绝缘氯磺化聚乙烯护套（黑色）引接电线表示为：JEH600035黑 JB6213.3-92 4.2.3 电机用额定电压500V、1mm²聚酯薄膜（纤维）绝缘耐氟里昂电机引接电线表示为：JZ5001 JB6213.5-92 5. 技术要求 5.1 材料 5.1.1 绝缘用聚酯纤维应符合本标准附录B规定。 5.1.2 绝缘用聚全氟乙丙烯树脂应符合本标准附录C规定。 5.2 导体 5.2.1 导体应符合GB3956的规定，除后续标准另有规定，导体结构如表1规定。根据供需双方协议，允许采用其他导体结构。 表1：导体结构 标称截面（mm²） 0.12、0.2、0.3、0.4、0.5、0.75、1.0、1.5、2.5、4、10、16、25、35、50、70、95、120、150、185、240 导体根数/单线标称直径（mm） 7/0.15、12/0.15、16/0.15、23/0.15、16/0.20、24/0.20、32/0.20、30/0.25、49/0.25、56/0.30、84/0.30、84/0.40、126/0.40、196/0.40、276/0.40、396/0.40、360/0.50、475/0.50、608/0.50、756/0.50、925/0.50、1221/0.50 导体近似外径（mm） 0.45、0.63、0.75、0.80、1.00、1.20、1.50、1.80、2.00、2.50、3.00、3.50、4.00、4.50、5.00、5.50、6.00
