【机械行业标准(JB)】 电机绕组引接软电缆和软线 第4 部分 连续运行导体最高温度为180 ℃的软电缆和软线

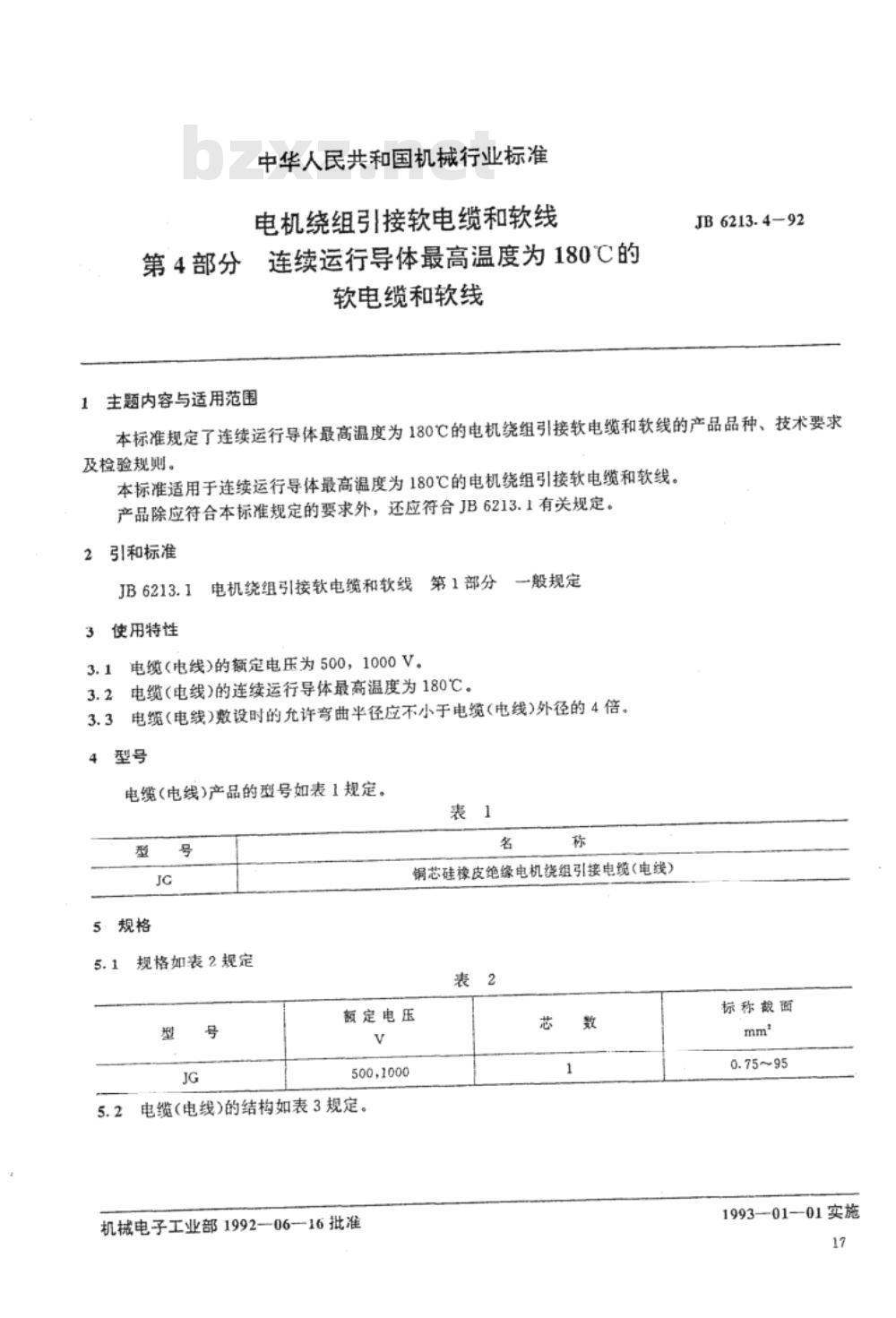

中华人民共和国机械行业标准 JB6213.4-92 电机绕组引接软电缆和软线 第4部分 连续运行导体最高温度为180℃的软电缆和软线。 1 主题内容与适用范围 本标准规定了连续运行导体最高温度为180℃的电机绕组引接软电缆和软线的产品品种、技术要求及检验规则。适用于连续运行导体最高温度为180℃的电机绕组引接软电缆和软线。产品除应符合本标准规定的要求外，还应符合JB6213.1的有关规定。 2 规范性引用文件 本标准引用了以下文件： JB6213.1 电机绕组引接软电缆和软线 第1部分。 3 使用特性 3.1 电缆（电线）的额定电压为500V，1000V。 3.2 电缆（电线）的连续运行导体最高温度为180℃。 3.3 电缆（电线）敷设时的允许弯曲半径应不小于电缆（电线）外径的4倍。 4 电缆（电线）产品型号 电缆（电线）产品的型号如表1所示。 型号：JC 5 规格 5.1 规格如表2规定。 表1：电缆（电线）型号 名称：铜芯硅橡皮绝缘电机绕组引接电缆（电线）。 5.2 电缆（电线）的结构如表3规定。 本标准由机械电子工业部于1992年06月16日批准，并于1993年01月01日实施。
