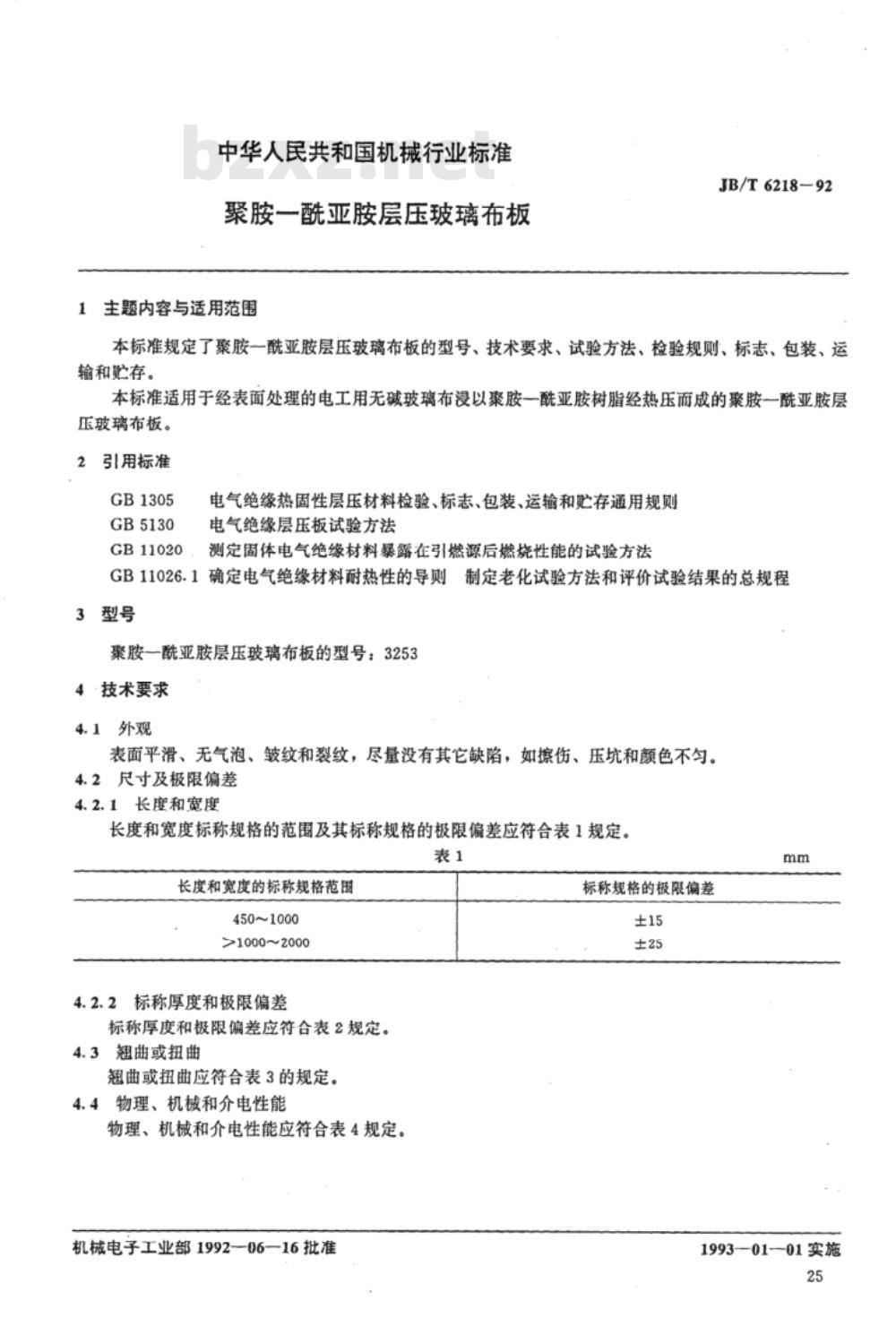

中华人民共和国机械行业标准
聚胺一酰亚胺层压玻璃布板
主题内容与适用范围
JB/T6218-92
本标准规定了聚胺一酰亚胺层压玻璃布板的型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于经表面处理的电工用无碱玻璃布浸以聚胺一酰亚胺树脂经热压而成的聚胺一酰亚胺层压玻璃布板。
引用标准
GB1305
GB5130
GB11020
电气绝缘热固性层压材料检验、标志、包装、运输和贮存通用规则电气绝缘层压板试验方法
测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法GB11026.1确定电气绝缘材料耐热性的导则制定老化试验方法和评价试验结果的总规程3型号
聚胺一酰亚胺层压玻璃布板的型号：32534·技术要求
4.1外观
表面平滑、无气泡、皱纹和裂纹，尽量没有其它缺陷，如擦伤、压坑和颜色不匀。4.2尺寸及极限偏差
4.2.1长度和宽度
长度和宽度标称规格的范围及其标称规格的极限偏差应符合表1规定。表1
长度和宽度的标称规格范围
450~1000
>1000~2000

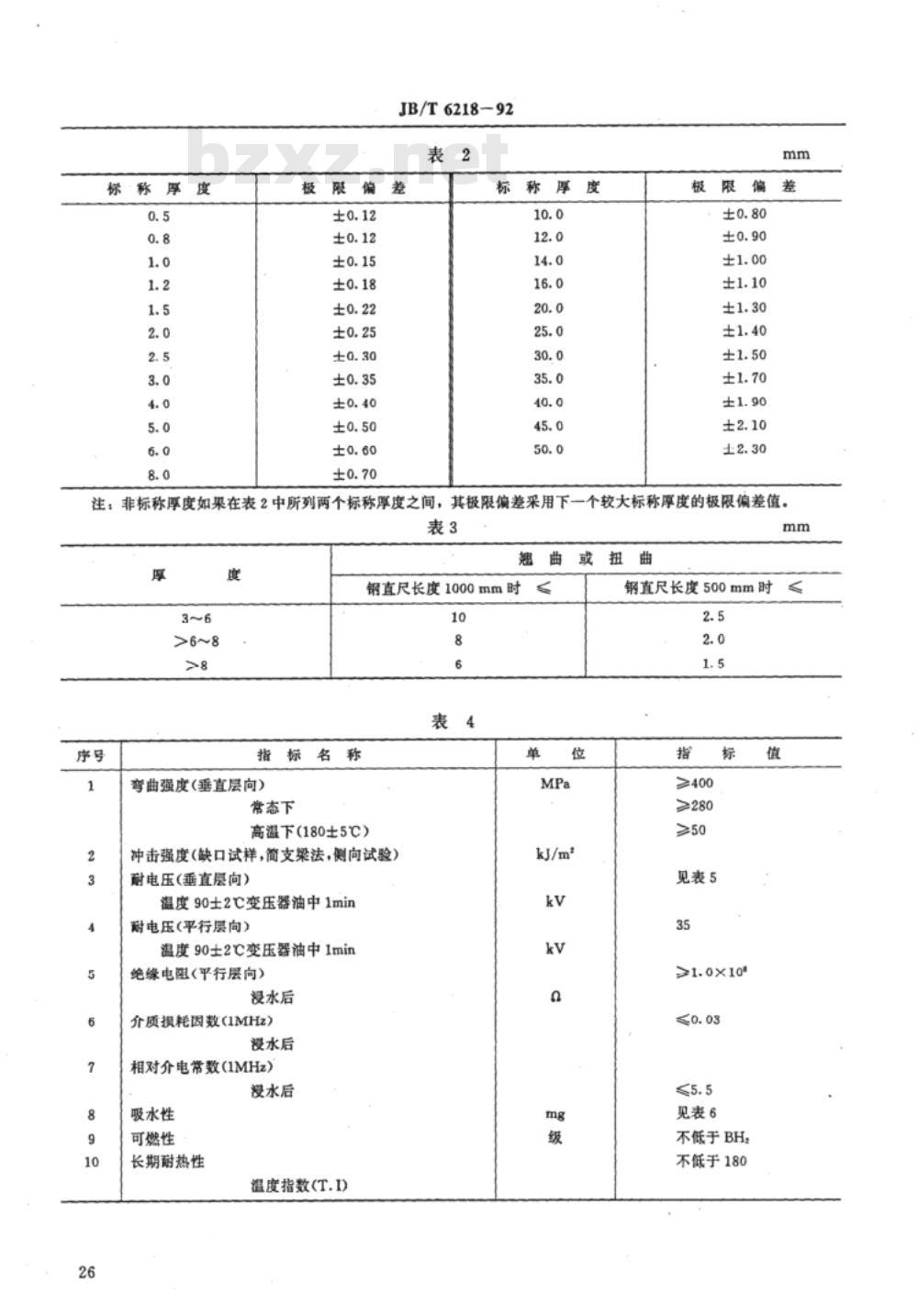

4.2、2标称厚度和极限偏差
标称厚度和极限偏差应符合表2规定。4.3翘曲或扭曲
翘曲或扭曲应符合表3的规定。
4.4物理、机械和介电性能
物理、机械和介电性能应符合表4规定。机械电子工业部1992-06—16批准标称规格的极限偏差
1993—01-01实施
标称厚度
JB/T6218-92
极限偏差
标称厚
极限偏差
注；非标称厚度如果在表2中所列两个标称厚度之间，其极限偏差采用下一个较大标称厚度的极限偏差值。表3
翘曲或
钢直尺长度1000mm时
指标名称
弯曲强度(垂直层向)免费标准下载网bzxz
常态下
高温下（180±5℃）
冲击强度（缺口试样，简支梁法，侧向试验）耐电压(垂直层向）
温度90士2c变压器油中1min
耐电压(平行层向)
温度90±2℃变压器油中1min
绝缘电阻(平行层向)
浸水后
介质损耗因数(1MHz）
没水后
相对介电常数(1MHz）
浸水后
吸水性
可燃性
长期耐热性
温度指数(T.D
钢直尺长度500mm时
≥400
≥280
见表5
>1.0×108
见表6
不低于BH：
不低于180
指标值
JB/T6218—92
3.0及以上
指标值

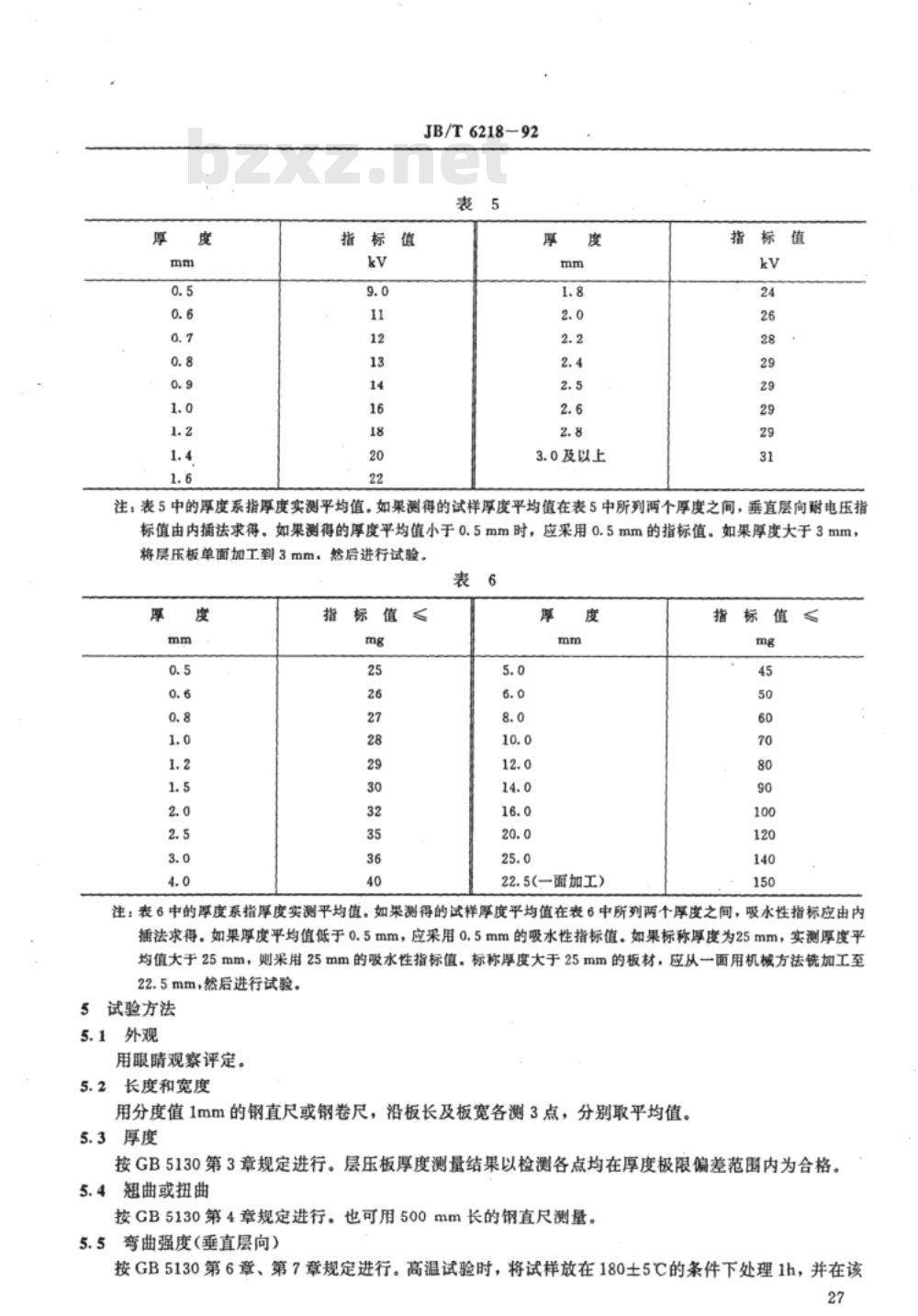

注；表5中的厚度系指厚度实测平均值。如果测得的试样厚度平均值在表5中所列两个厚度之间，垂直层向耐电压指标值由内插法求得。如果测得的厚度平均值小于0.5mm时，应采用0.5mm的指标值。如果厚度大于3mm，将晨压板单面加工到3mm：然后进行试验。表6
指标值≤
22.5(一面加工）
注：表6中的厚度系指厚度实测平均值。如果测得的试样厚度平均值在表6中所列两个厚度之间，吸水性指标应由内插法求得。如果厚度平均值低于0.5mm，应采用0.5mm的吸水性指标值。如果标称厚度为25mm，实测厚度平均值大于25mm，则果用25mm的吸水性指标值。标称厚度大于25mm的板材，应从一面用机械方法铣加工至22.5mm，然后进行试验。
5试验方法
5.1外观
用眼睛观察评定。
5.2长度和宽度
用分度值1mm的钢直尺或钢卷尺，沿板长及板宽各测3点，分别取平均值。5.3厚度
按GB5130第3章规定进行。层压板厚度测量结果以检测各点均在厚度极限偏差范国内为合格。5.4翘曲或扭曲
按CB5130第4章规定进行。也可用500mm长的钢直尺测量。5.5弯曲强度（垂直层向）
按GB5130第6章、第7章规定进行。高温试验时，将试样放在180士5℃的条件下处理1h，并在该27
温度下进行测试。
JB/T6218-92

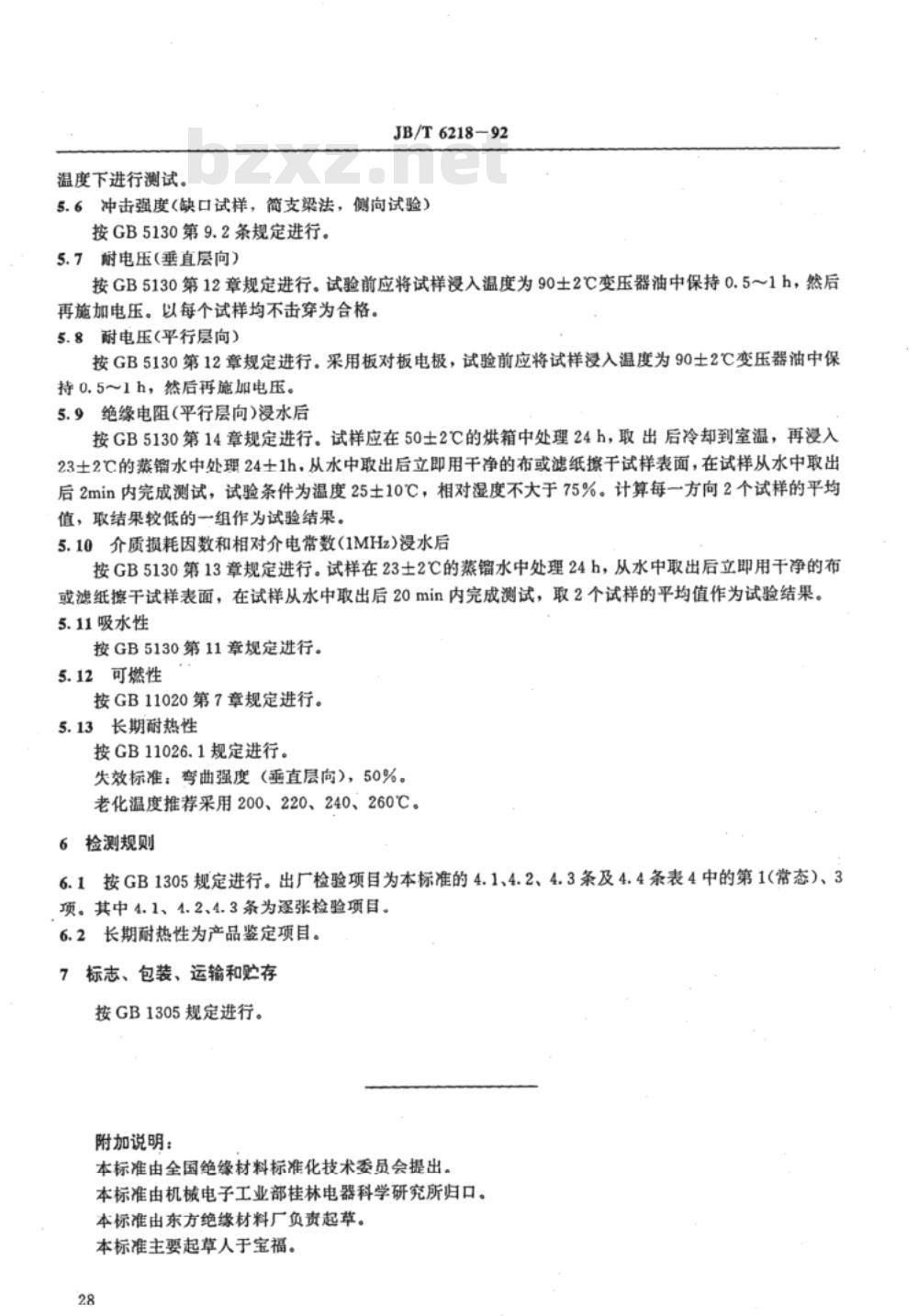

5.6冲击强度（缺口试样，简支梁法，侧向试验）按GB5130第9.2条规定进行。
5.7附电压（垂直层向）
按GB5130第12章规定进行。试验前应将试样浸入温度为90士2℃变压器油中保持0.5～1h，然后再施加电压。以每个试样均不击穿为合格。5.8耐电压（平行层向）
按GB5130第12章规定进行。采用板对板电极，试验前应将试样浸入温度为90士2℃变压器油中保持0.5～1h，然后再施加电压。
5.9绝缘电阻(平行层向)浸水后
按GB5130第14章规定进行。试样应在50士2℃的烘箱中处理24h，取出后冷却到室温，再浸入23士2℃的蒸锻水中处理24士1h，从水中取出后立即用干净的布或滤纸擦干试样表面，在试样从水中取出后2min内完成测试，试验条件为温度25±10℃，相对湿度不大于75%。计算每一方向2个试样的平均值，取结果较低的一组作为试验结果。5.10介质损耗因数和相对介电常数（1MHz）浸水后按GB5130第13章规定进行。试样在23士2℃的蒸罐水中处理24h，从水中取出后立即用干净的布或滤纸擦干试样表面，在试样从水中取出后20min内完成测试，取2个试样的平均值作为试验结果。5.11吸水性
按GB5130第11章规定进行。
5.12可燃性
按GB11020第7章规定进行。
5.13长期耐热性
按GB11026.1规定进行。
失效标准：弯曲强度（垂直层向），50%。老化温度推荐采用200、220、240、260℃。6检测规则
6.1按GB1305规定进行。出厂检验项目为本标准的4.1、4.2、4.3条及4.4条表4中的第1(常态）、3项。其中4.1、4.2、4.3条为逐张检验项目。6.2长期耐热性为产品鉴定项目。7标志、包装、运输和贮存
按GB1305规定进行。
附加说明：
本标准由全国绝缘材料标准化技术委员会提出。本标准由机械电子工业部桂林电器科学研究所归口。本标准由东方绝缘材料厂负责起草。本标准主要起草人于宝福。
