【机械行业标准(JB)】 P系列屏蔽电动机技术条件

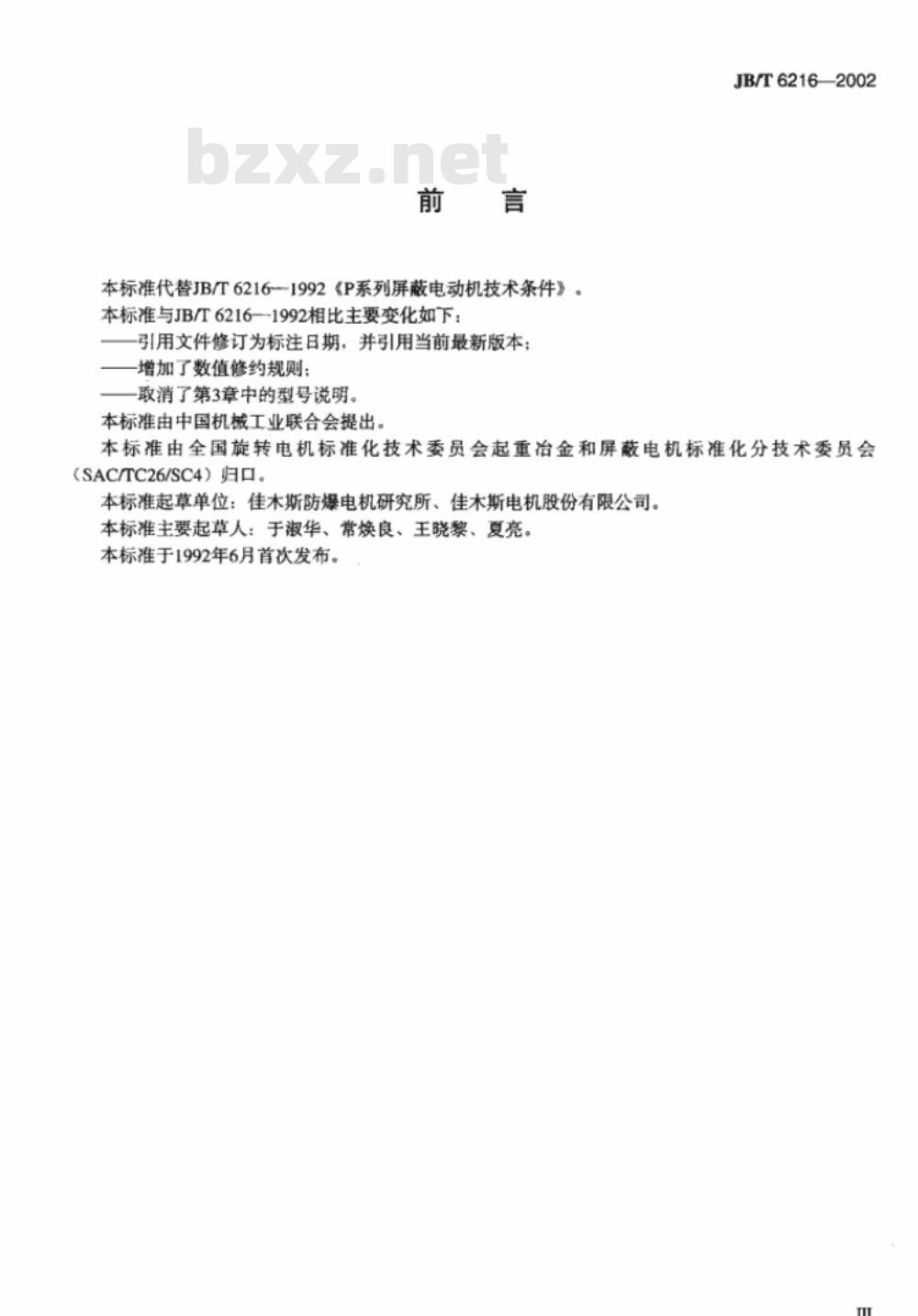

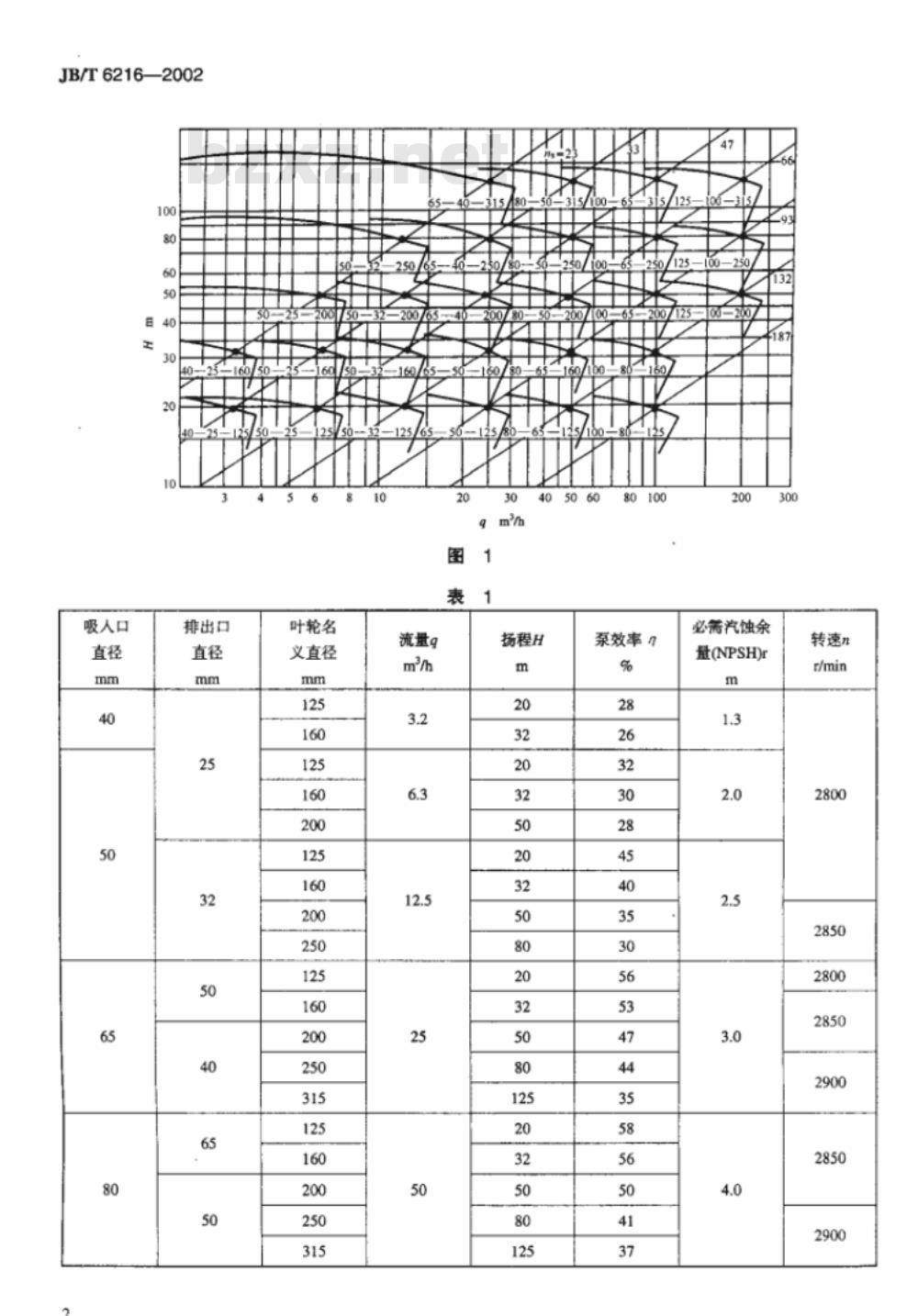

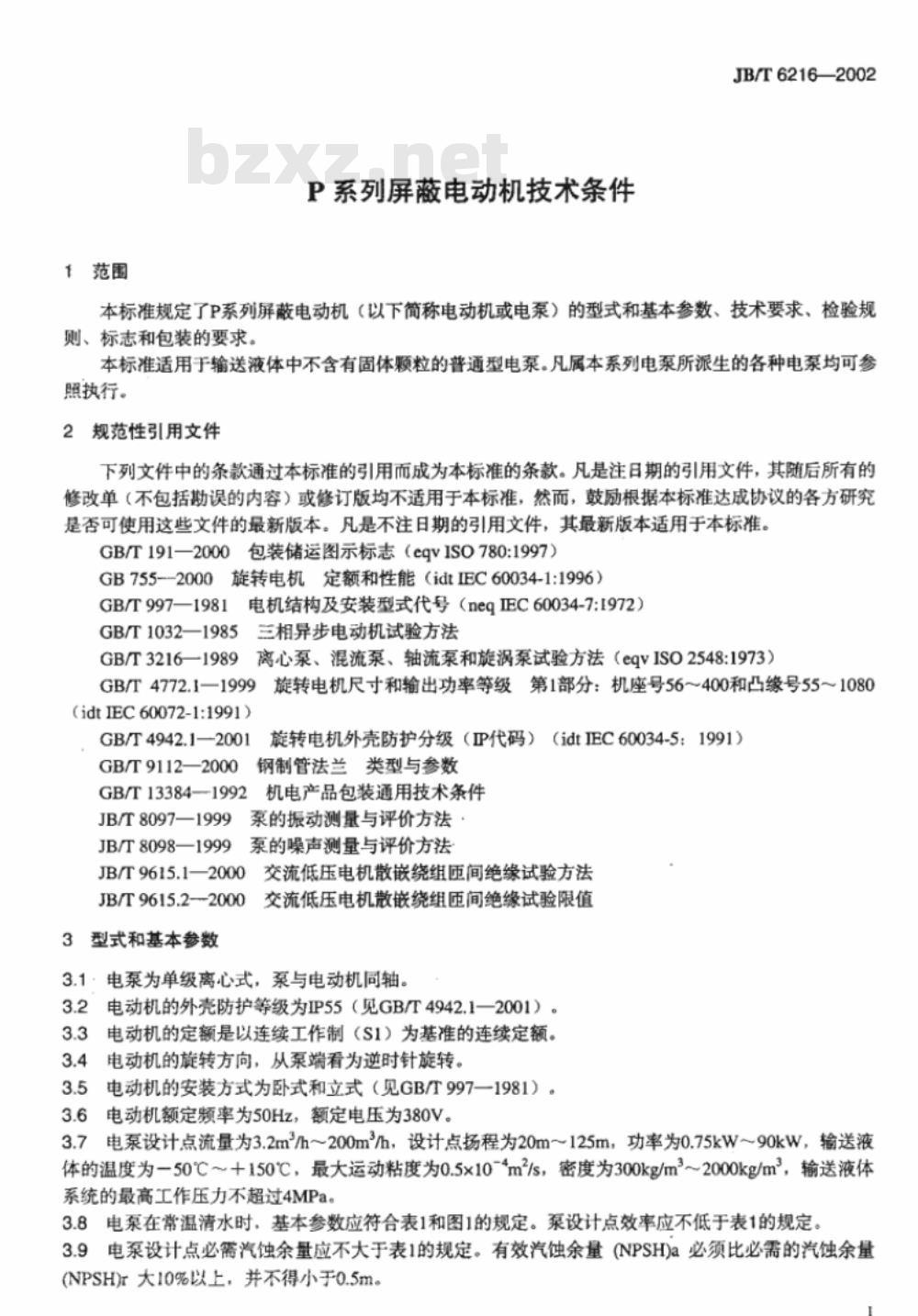

中华人民共和国机械行业标准 JB/T 6216—2002 代替 JB/T 6216—1992 P系列屏蔽电动机技术条件 发布于2002-07-16，实施于2002-12-01，由中华人民共和国国家经济贸易委员会发布。 前言 本标准代替了 JB/T 6216—1992《P系列屏蔽电动机技术条件》。与JB/T 6216—1992相比，主要变化如下：引用文件修订为标注日期，并引用当前最新版本；增加了数值修约规则；取消了第3章中的型号说明。 本标准由中国机械工业联合会提出，由全国旋转电机标准化技术委员会起重冶金和屏蔽电机标准化分技术委员会归口。本标准主要起草单位为佳木斯防爆电机研究所和佳木斯电机股份有限公司。 1 范围 本标准规定了P系列屏蔽电动机（以下简称电动机或电泵）的型式和基本参数、技术要求、检验规则、标志和包装的要求。适用于输送液体中不含有固体颗粒的普通型电泵。本系列电泵所派生的各种电泵均可参照执行。 2 规范性引用文件 本标准引用了以下文件： GB/T191—2000 包装储运图示标志；GB755—2000 旋转电机定额和性能；GB/T997—1981 电机结构及安装型式代号；GB/T1032—1985 三相异步电动机试验方法；GB/T3216—1989 离心泵、混流泵、轴流泵和旋涡泵试验方法等。 3 型式和基本参数 3.1 电泵为单级离心式，泵与电动机同轴。 3.2 电动机的外壳防护等级为IP55（见GB/T4942.1—2001）。 3.3 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.4 电动机的旋转方向，从泵端看为逆时针旋转。 3.5 电动机的安装方式为卧式和立式（见GB/T997—1981）。 3.6 电动机额定频率为50Hz，额定电压为380V。 3.7 电泵设计点流量为3.2m/h～200m/h，设计点扬程为20m～125m，功率为0.75kW～90kW，输送液体的温度为-50℃～+150℃，最大运动粘度为0.5×10^-6 m/s，密度为300kg/m³～2000kg/m³，输送液体系统的最高工作压力不超过4MPa。 3.8 电泵在常温清水时，基本参数应符合表1和图1的规定，泵设计点效率应不低于表1的规定。 3.9 电泵设计点必需汽蚀余量应不大于表1的规定，NPSH（吸入端）应比必需的NPSH（泵端）大10%以上，并不得小于0.5m。 表1 电泵参数 标称截面（mm）：40、50、65、80；叶轮名义直径（mm）：125、160、200、250；排出口直径（mm）：25、32、50、40等。 4 技术要求 电动机和电泵的设计与制造应满足上述参数，并通过严格的检验与测试，确保产品质量。 5 检验规则 本标准提供了电动机和电泵的各类检验要求，确保电泵和电动机的性能符合规定的标准和设计要求。 6 标志和包装 电动机和电泵的标志和包装应符合相关标准，并确保运输、存储过程中的安全。 本标准由中国机械工业联合会和全国旋转电机标准化技术委员会起草，主要起草人包括于淑华、常焕良、王晓黎、夏亮。
