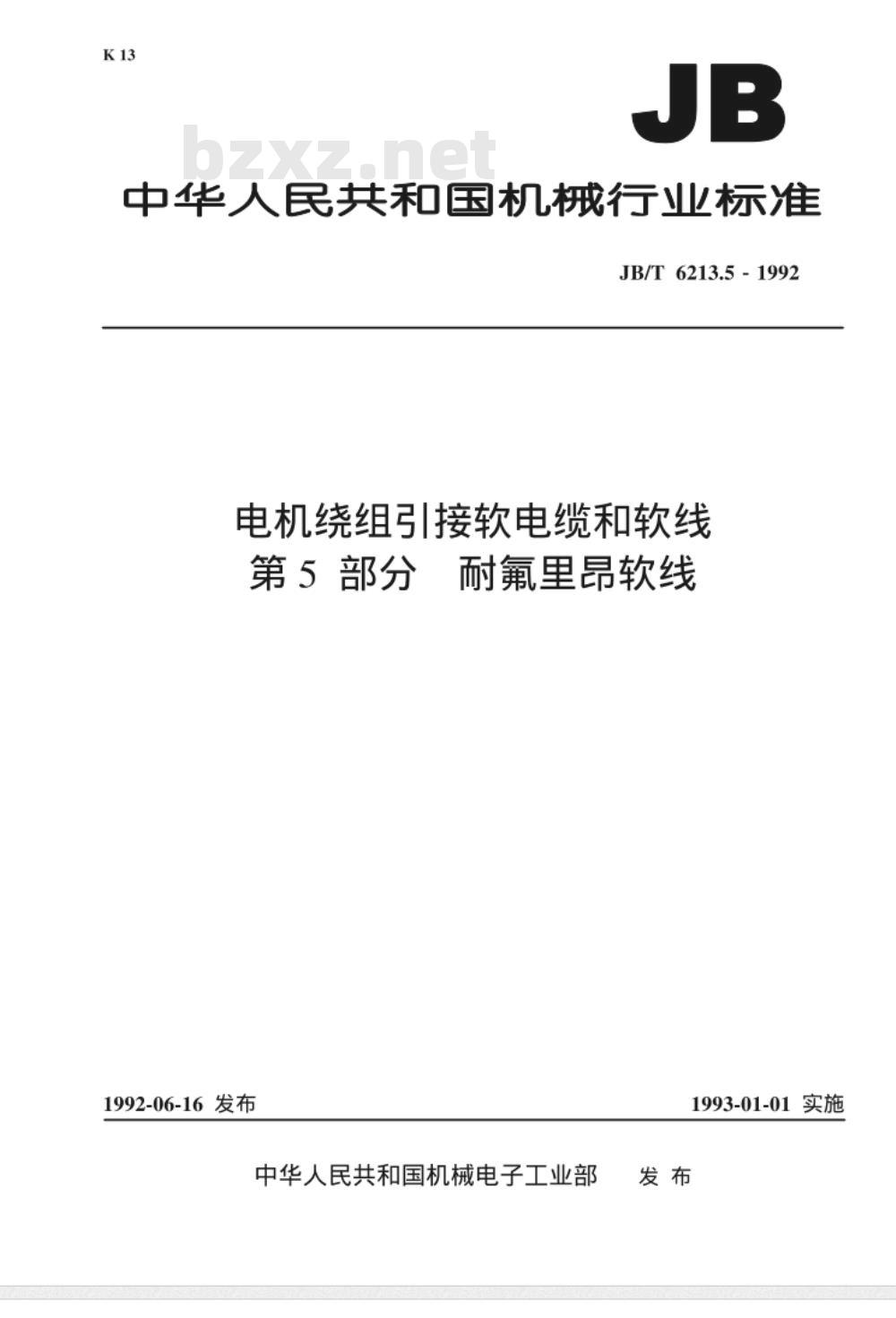

【机械行业标准(JB)】 电机绕组引接软电缆和软线 第5 部分 耐氟里昂软线

中华人民共和国机械行业标准
JB/T6213.5-1992
电机绕组引接软电缆和软线
第5部分
1992-06-16发布
耐氟里昂软线
1993-01-01实施
中华人民共和国机械电子工业部发布bzxz.net

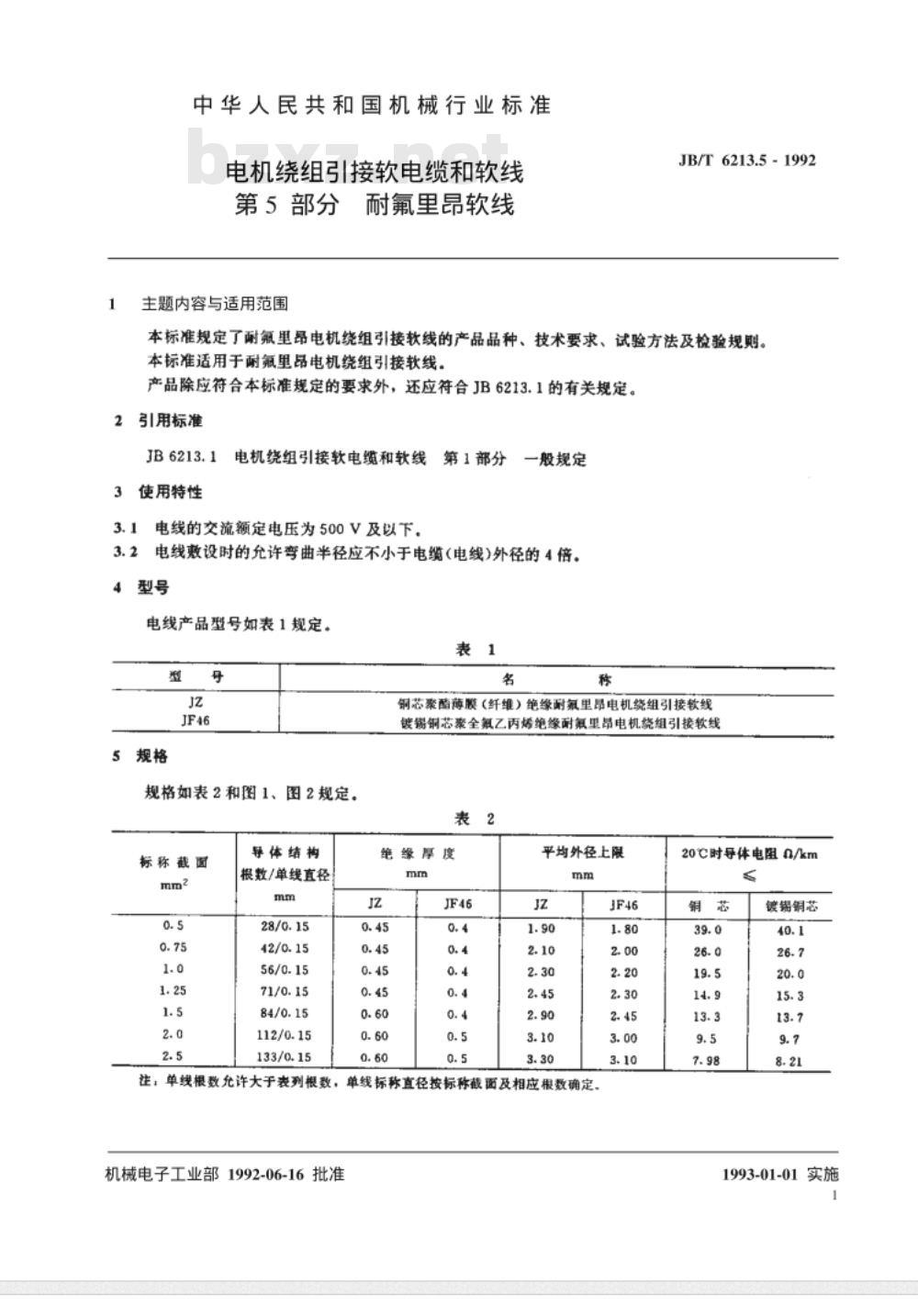

6技术要求
6.1导体
1—销导体；
JB/T6213.5-1992
图1JZ型电线结构示意图
内编织层；
3绕包层
：型电线强构示意图
图2JF46
1—镀铝销导体：
6.1.1导体应符合GB3956的规定。6.1.2导体结构应符合表2的规定。4编织层，
2—挤包绝缘层；
6.2绝缘
6.2.1绝缘应绕包、编织或挤包在导体上，且应容易剥离前不损伤导体或镀锡层，绝缘表面应平整、色泽均匀。
6.2.2J乙型电线绝缘应由聚酯纤维内外编织层和聚酯薄膜绕包层所组成，可选用图1所示的任一种结构型式，聚酯纤维的性能应符合JB6213.1附录B的规定，聚酯薄膜的性能应符合JB1256的规定，绝缘厚度应符合表2的规定。
6.2.3JF46型电线绝缘应由聚全氟乙丙烯（FEP）挤包而成，其平均厚度应不小于规定的标称值，其最薄点的厚度应不小于标称值的90%减去0.1mm，FEP的主要性能应符合JB6213.1附录C的规定。6.2.4JF46型电线应经受GB3048.9规定的50Hz火花试验，其试验电压值为7.5kV。5.2.5JF46型电线在20℃时的绝缘电阻应大于2000Mn·km。7颜色标志
7.1JZ型电线的外编织层应采用颠色迹线识别标志，其编织层的主色为白色，迹线可以是红、黑、兰、黄等色。迹线可为单斜条，也可双斜条，其方向为“Z”向。7.2JF46型电线应采用颜色识别标志，其颜色可为红、黑、白等色。2

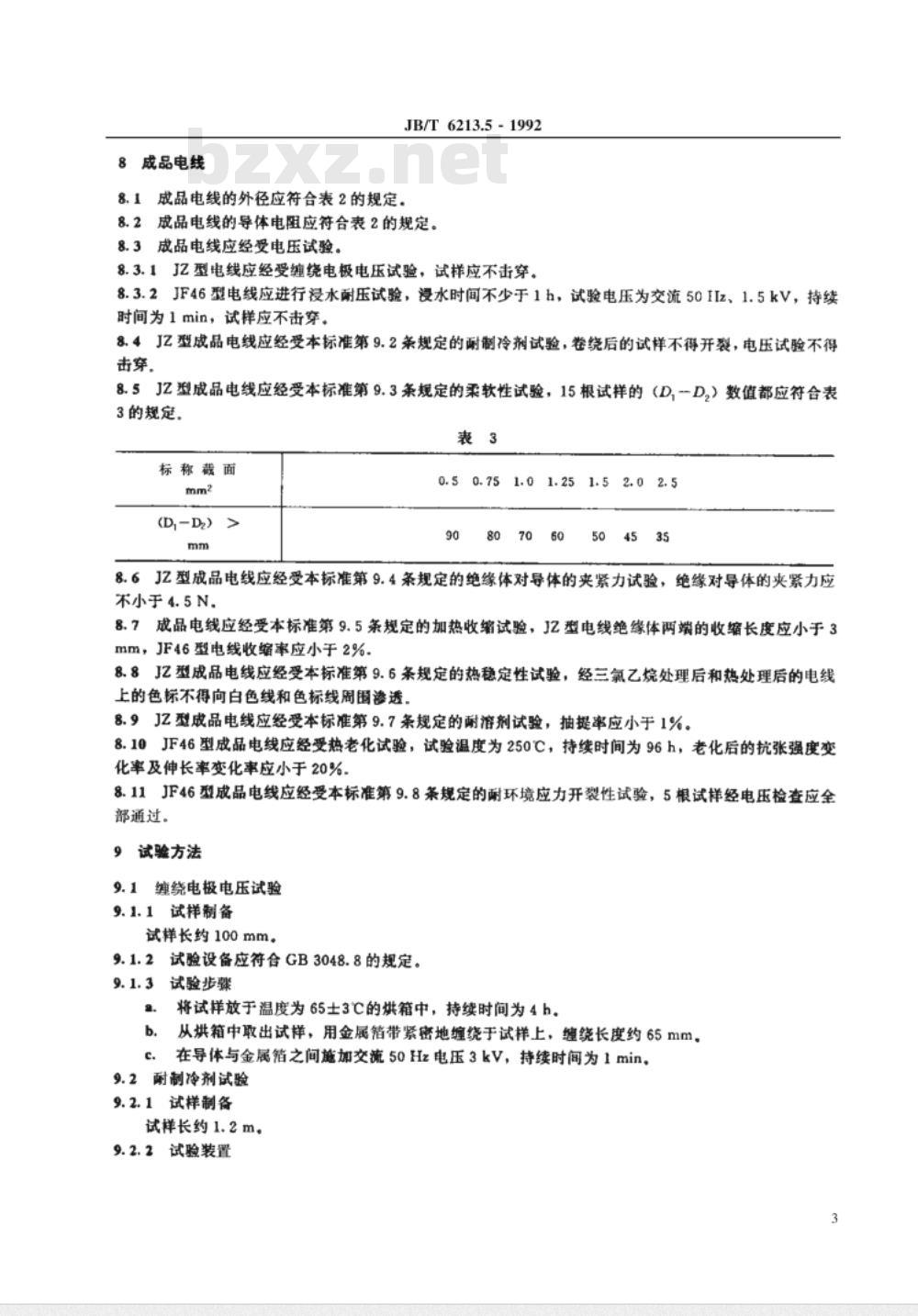

8成品电线
成品电线的外径应符合表2的规定。8.1
JB/T6213.5-1992
8.2成品电线的导体电阻应符合表2的规定。8.3成品电线应经受电压试验。
8.3.1JZ型电线应经受缠绕电极电压试验，试样应不击穿。8.3.2JF46型电线应进行浸水耐压试验，浸水时间不少于1h，试验电压为交流50IIz、1.5kV，持续时间为1min，试样应不击穿。
8.4JZ型成品电线应经受本标准第9.2条规定的耐制冷剂试验，卷绕后的试样不得开裂，电压试验不得击穿。
8.5JZ型成品电线应经受本标准第9.3条规定的柔软性试验，15根试样的（D,-D,）数值都应符合表3的规定.
标称截面
(D,-D)>
0.50.751.01.251.52.02.5
504535
8.6JZ型成品电线应经受本标准第9.4条规定的绝缘体对导体的夹紧力试验，绝缘对导体的夹紧力应不小于4.5N，
8.7成品电线应经受本标准第9.5条规定的加热收缩试验，JZ型电线绝缘体两端的收缩长度应小于3mm，JF46型电线收缩率应小于2%.8.8JZ型成品电线应经受本标准第9.6条规定的热愁定性试验，经三氯乙烷处理后和热处理后的电线上的色标不得向白色线和色标线周围渗透，8.9JZ型成品电线应经受本标准第9.7条规定的耐溶剂试验，抽提率应小于1%。8.10JF46型成品电线应经受热老化试验，试验温度为250℃C，持续时间为96h，老化后的抗张强度变化率及伸长率变化率应小于20%，8.11JF46型成品电线应经受本标准第9.8条规定的耐环境应力开裂性试验，5根试样经电压检查应全部通过。
试验方法
9.1缠绕电极电压试验
9.1.1试样制备
试样长约100mm。
9.1.2试验设备应符合GB3048.8的规定。9.1.3
试验步骤
将试样放于温度为65士3℃的烘箱中，持续时间为4h。b.从烘箱中取出试样，用金属带紧密地缠绕于试样上，缠绕长度约65mm。c.在导体与金属箔之间施加交流50Hz电压3kV，持续时间为1min。9.2耐制冷剂试验
9.2.1试样制备
试样长约1.2m。
9.2.2试验装置
试验用混合液体组成如下：
氟里昂2280%（重量比）
冷冻机油20%（重量比）
单位体积混合液的重量为225g/
高压密封容器，容量为1～31。
200℃老化烘箱1只。

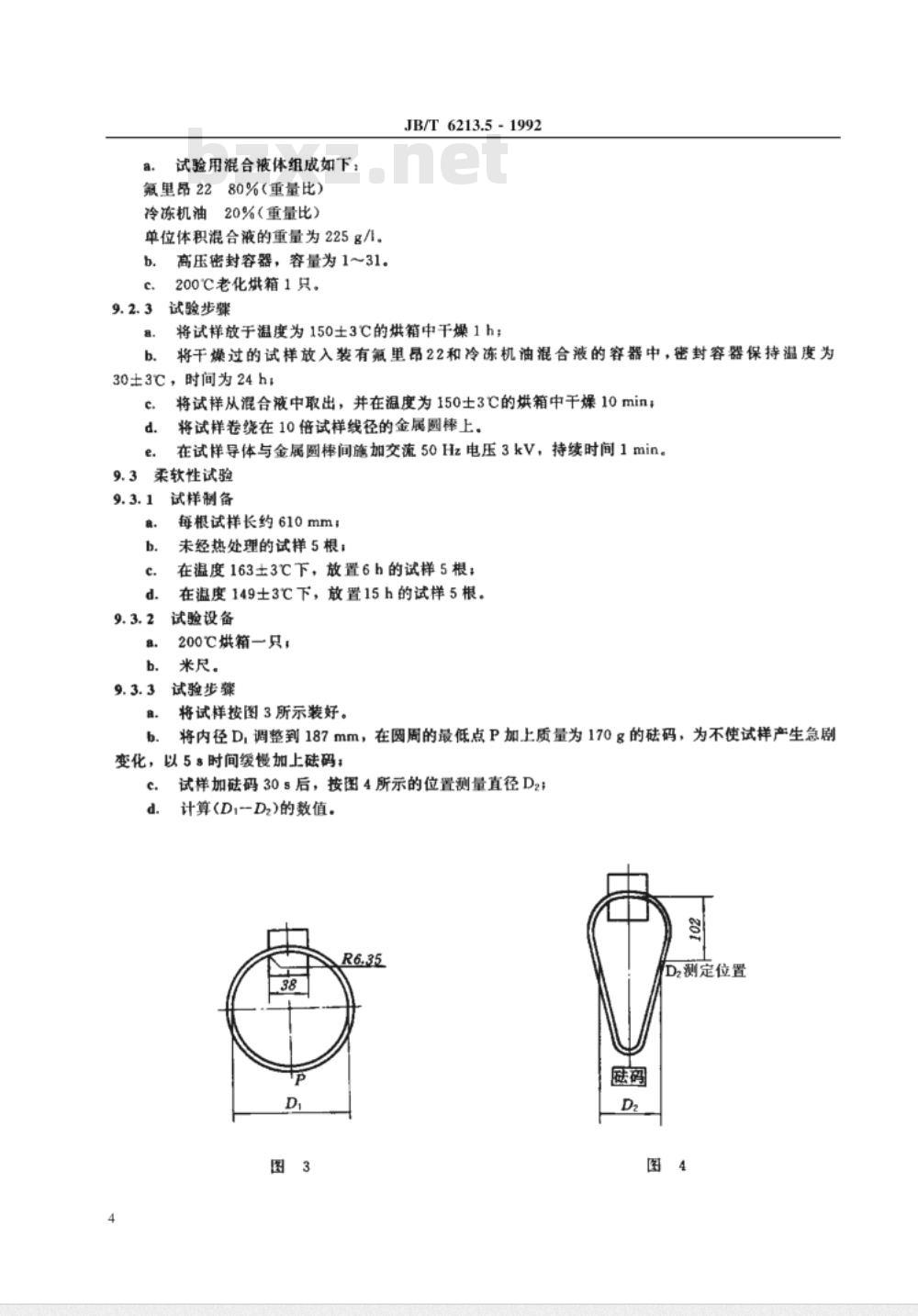

试验步骤
JB/T6213.5-1992
将试样放于温度为150士3℃的烘箱中干燥1h；将干燥过的试样放入装有氟里昂22和冷冻机油混合液的容器中，密封容器保持温度为b.
30士3℃，时间为24h；
将试样从混合液中取出，并在温度为150士3C的烘箱中干燥10min，将试样卷绕在10倍试样线径的金展圆棒上。在试样导体与金属圆棒间施加交流50Hz电压3kV，持续时间1min。柔软性试验
试样制备
每根试样长约610mm；
未经热处理的试样5根；
在温度163±3℃下，放置6h的试样5根；在温度149±3℃下，放置15h的试样5根。试验设备
200℃烘箱一只；
米尺。
试验步骤
将试样按图3所示装好。
将内径D，调整到187mm，在圆周的最低点P加上质量为170g的码，为不使试样产生急剧以5s时间缓慢加上础码；
变化，！
试样加码30s后，按图4所示的位置测量直径D2;计算(D1--Dz)的数值。
D2测定位置
