【机械行业标准(JB)】 间接电阻炉 RCW 系列网带式电阻炉

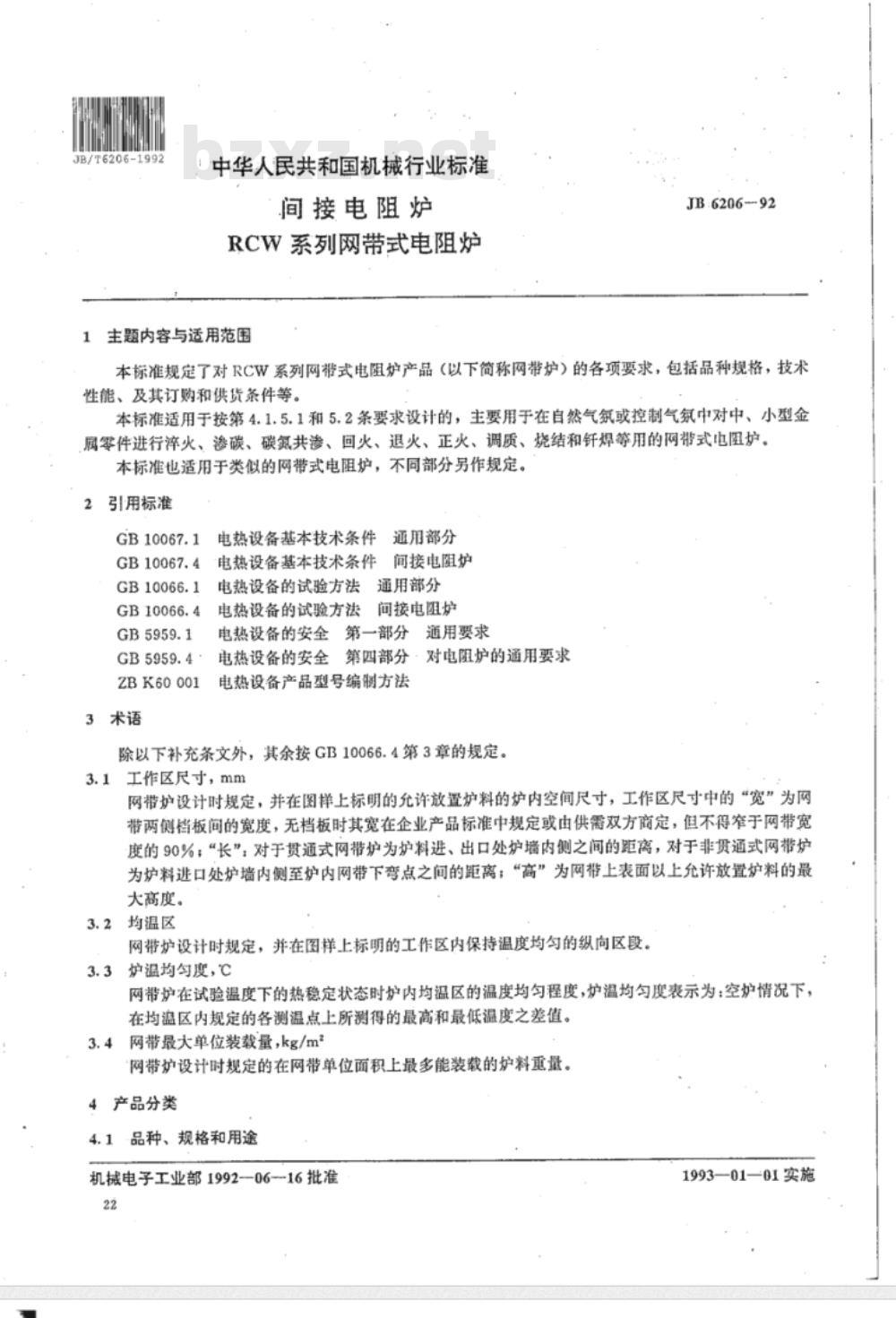

中华人民共和国机械行业标准 JB/T 6206-92 间接电阻炉 RCW系列网带式电阻炉 1 主题内容与适用范围 本标准规定了RCW系列网带式电阻炉产品（以下简称网带炉）的各项要求，包括品种规格、技术性能及其订购和供货条件等。 本标准适用于按第4.1.5.1和5.2条要求设计的，主要用于在自然气氛或控制气氛中对中、小型金属零件进行淬火、渗碳、碳氮共渗、回火、退火、正火、调质、烧结和钎焊等热处理。 本标准也适用于类似的网带式电阻炉，不同部分另作规定。 2 规范性引用文件 本标准引用了下列文件： - 电热设备基本技术条件通用部分 GB10067.1 - 电热设备的试验方法 GB10066.4 - 电热设备的安全 第一部分 通用要求 - 电热设备的安全 第四部分 对电阻炉的通用要求 3 术语 3.1 工作区尺寸，mm 网带炉设计时规定，并在图样上标明的允许放置炉料的炉内空间尺寸，工作区尺寸中的“宽”为网带两侧档板间的宽度，无档板时其宽在企业产品标准中规定或由供需双方商定，但不得窄于网带宽度的90%；“长”是指贯通式网带炉为炉料进、出口处炉增内侧之间的距离，对于非贯通式网带炉为炉料进口处炉墙内侧至炉内网带下弯点之间的距离；“高”为网带上表面以上允许放置炉料的最大高度。 3.2 均温区 网带炉设计时规定，并在图样上标明的工作区内保持温度均匀的纵向区段。炉温均匀度表示为：空炉情况下，在均温区内规定的各测温点上所测得的最高和最低温度之差值。 3.3 网带最大单位装载量，kg/m 网带炉设计时规定的在网带单位面积上最多能装载的炉料重量。 4 产品分类 4.1 品种、规格和用途 网带炉按结构型式、气氮和最高工作温度分为多个品种，如表1所示。RCWA类网带炉主要适用于金属零件的回火、退火、时效等热处理；RCWB、RCWC类网带炉主要适用于金属零件的回火、退火等热处理；RCWC9类网带炉适用于金属零件的薄层渗碳、碳氮共渗等热处理。 表1 各类网带炉及用途 | 品种代号 | 最高工作温度 (℃) | 用途 | |----------|-------------------|------------| | RCWA3 | 300 | 回火、退火 | | RCWA6 | 650 | 热处理 | | RCWA7 | 750 | 热处理 | | RCWB6 | 650 | 回火、退火 | | RCWB7 | 750 | 热处理 | | RCWC9 | 950 | 渗碳、共渗 | 4.2 网带炉的型号应按ZBK60001编制，其中的技术级别代号按本标准第7.4条确定。 4.3 主要参数 网带炉的型号应列出以下各项主要参数： - 电源电压（V） - 电源频率（Hz） - 相数 - 设备的技术要求
