【机械行业标准(JB)】 高压交流电机定子线圈及绕组绝缘耐电压试验规范

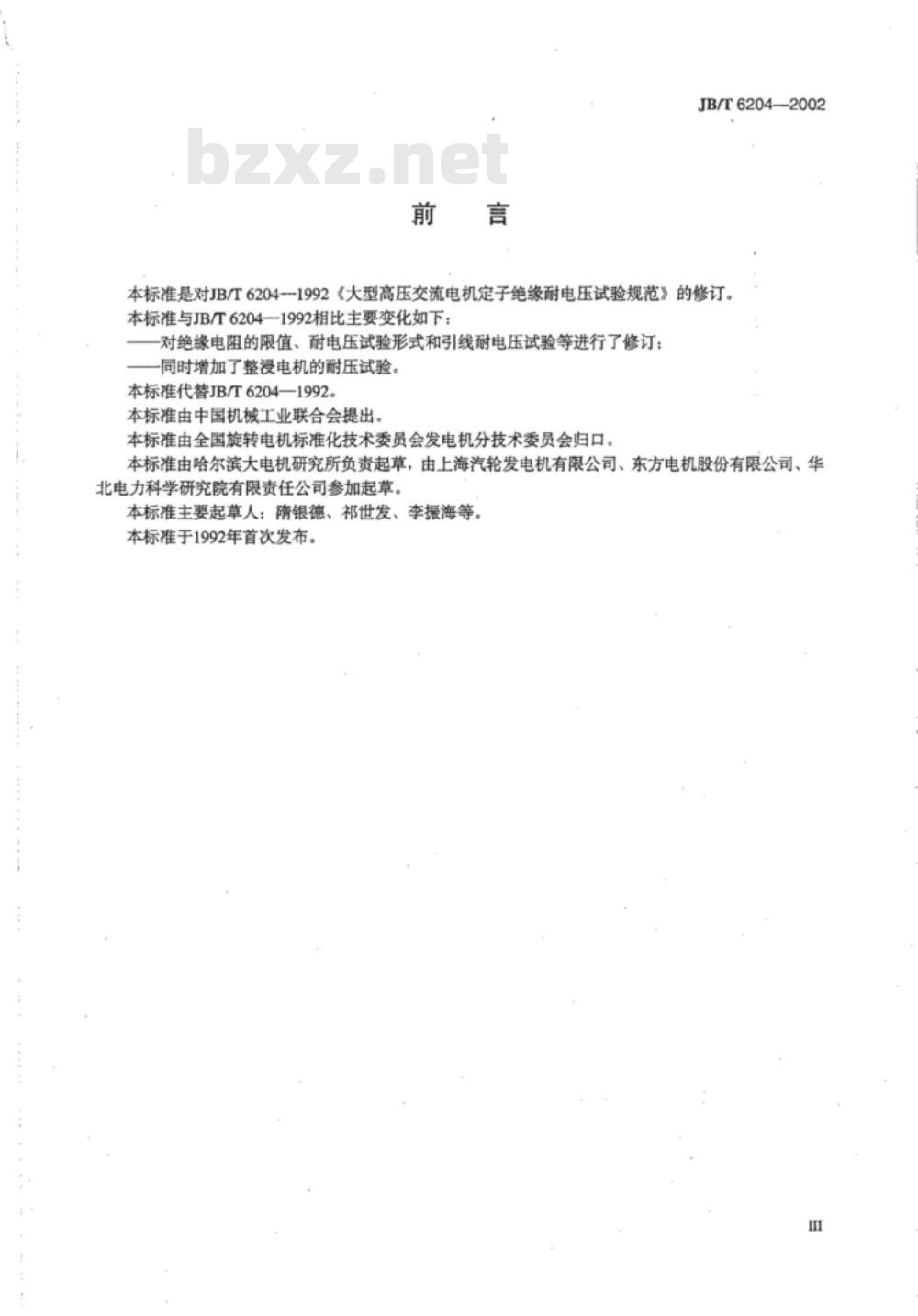

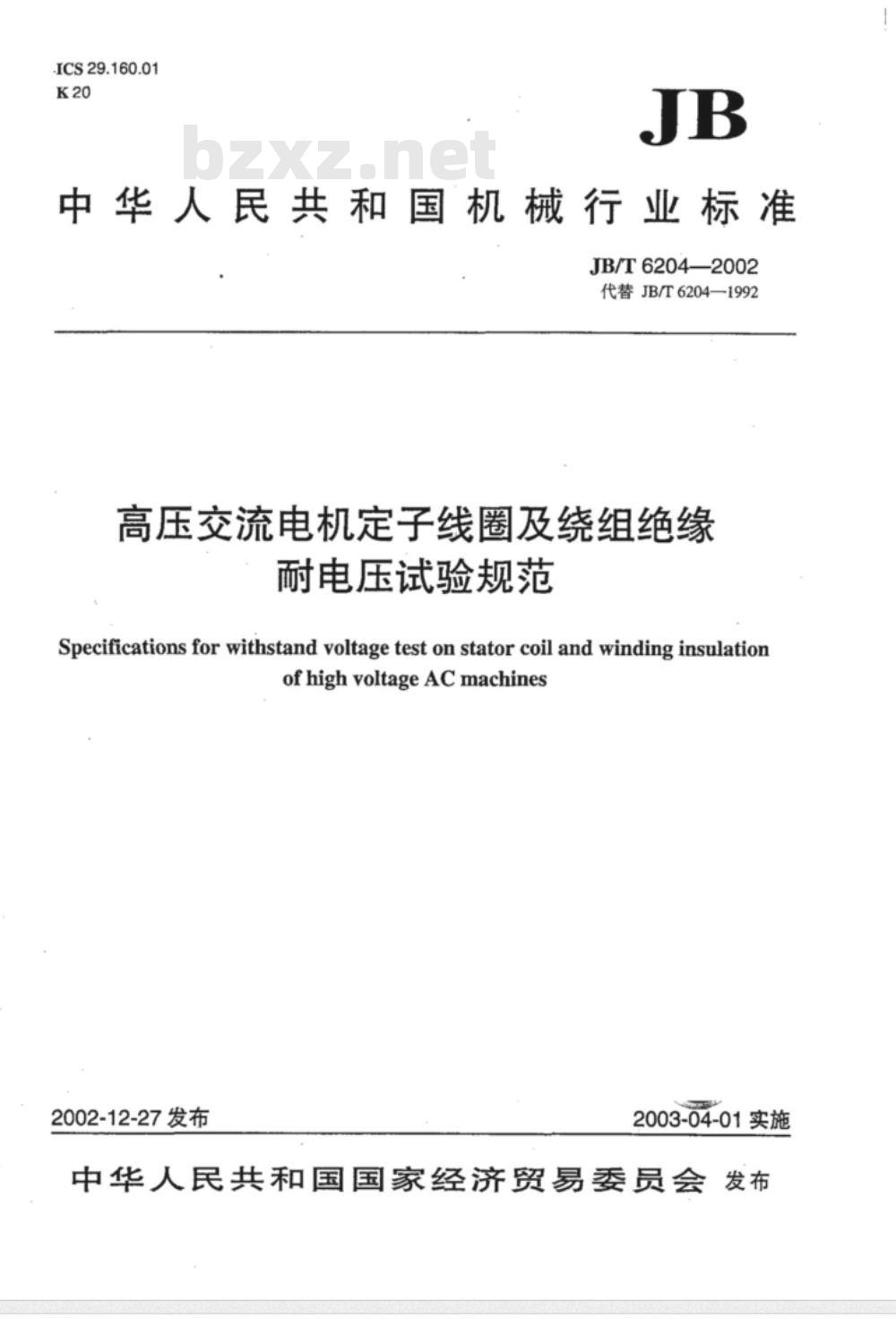

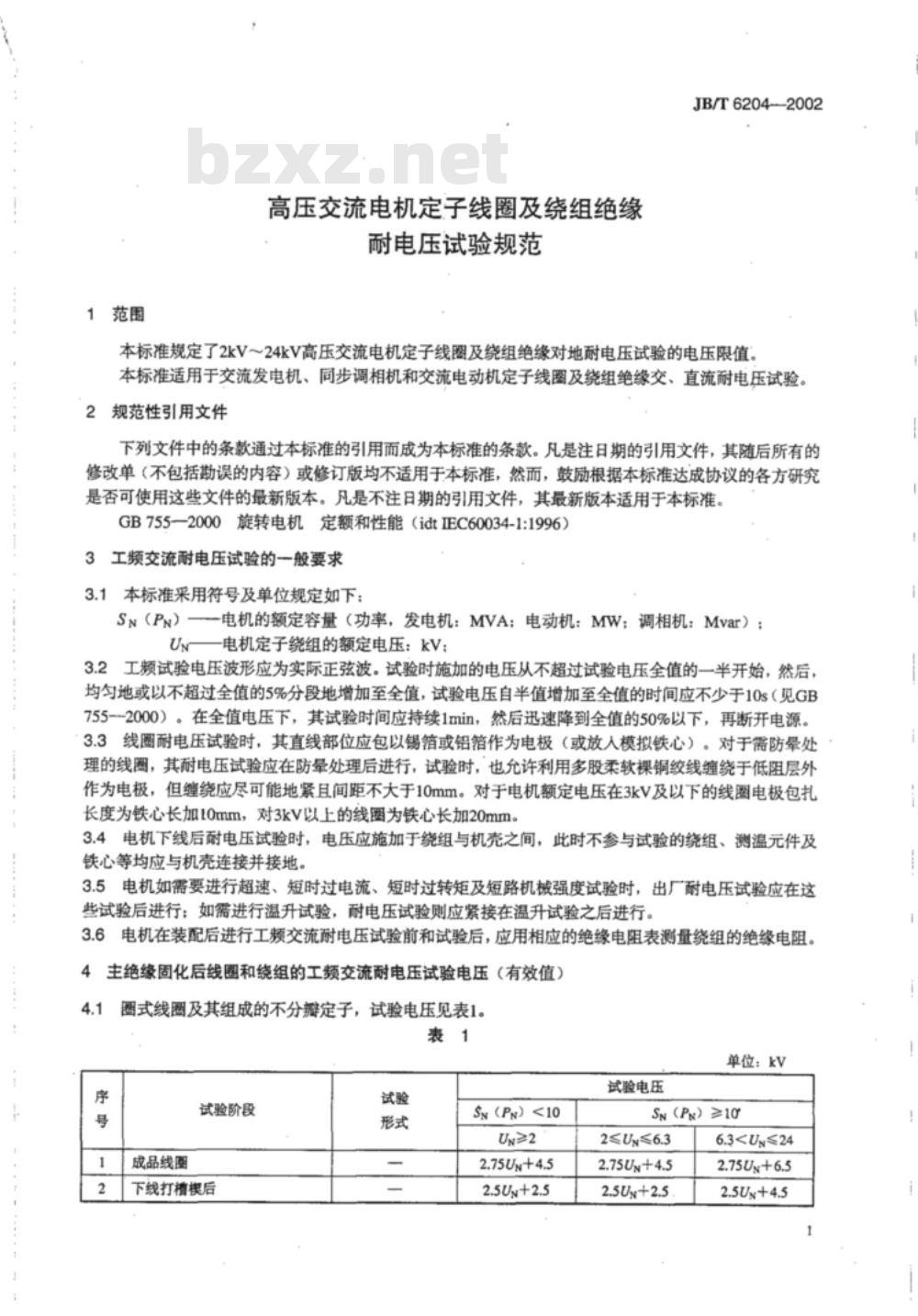

中华人民共和国机械行业标准 JB/T6204—2002 代替JB/T6204—1992 高压交流电机定子线圈及绕组绝缘耐电压试验规范 Specifications for withstand voltage test on stator coil and winding insulation of high voltage AC machines 2002-12-27发布 2003-04-01实施 前言 JB/T6204—2002是对JB/T6204—1992《大型高压交流电机定子绝缘耐电压试验规范》的修订。本标准与JB/T6204—1992相比，主要变化包括：对绝缘电阻的限值、耐电压试验形式和引线耐电压试验等进行了修订；同时增加了整浸电机的耐压试验。本标准代替JB/T6204—1992。 本标准由中国机械工业联合会提出，由全国旋转电机标准化技术委员会发电机分技术委员会归口。由哈尔滨大电机研究所负责起草，上海汽轮发电机有限公司、东方电机股份有限公司、华北电力科学研究院有限责任公司参与起草。 1 范围 本标准规定了2kV～24kV高压交流电机定子线圈及绕组绝缘对地耐电压试验的电压限值，适用于交流发电机、同步调相机和交流电动机的定子线圈及绕组绝缘的交、直流耐电压试验。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方根据本标准达成协议，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB755-2000 旋转电机定额和性能（idt IEC 60034-1:1996） 3 工频交流耐电压试验的一般要求 3.1 本标准采用的符号及单位规定如下： S（Pn）—电机的额定容量（功率，发电机：MVA；电动机：MW；调相机：Mvar） UN 电机定子绕组的额定电压（kV） 3.2 工频试验电压波形应为实际正弦波。试验时施加的电压从不超过试验电压全值的一半开始，然后均匀地或以不超过全值的5%分段增加至全值，试验电压自半值增加至全值的时间应不少于10秒（见GB755-2000）。在全值电压下，试验时间应持续1分钟，然后迅速降到全值的50%以下，再断开电源。 3.3 线圈耐电压试验时，直线部位应包以锡箔或铝箔作为电极（或放入模拟铁心）。对于需防晕处理的线圈，其耐电压试验应在防晕处理后进行，试验时，也允许利用多股柔软裸铜绞线缠绕于低阻层外作为电极，但缠绕应尽可能紧，间距不大于10mm。电机额定电压在3kV及以下的线圈电极包扎长度为铁心长加10mm；3kV以上的线圈为铁心长加20mm。 3.4 电机下线后耐电压试验时，电压应施加于绕组与机壳之间，此时不参与试验的绕组、测温元件及铁心等均应与机壳连接并接地。 3.5 电机如需要进行超速、短时过电流、短时过转矩及短路机械强度试验时，出厂耐电压试验应在这些试验后进行；如需进行温升试验，耐电压试验应紧接在温升试验之后进行。 3.6 电机在装配后进行工频交流耐电压试验前和试验后，应用相应的绝缘电阻表测量绕组的绝缘电阻。 4 主绝缘固化后线圈和绕组的工频交流耐电压试验电压（有效值） 4.1 序号 圈式线圈及其组成的不分瓣定子，试验电压见表1。表1 单位：kV 试验阶段 成品线圈 下线打植模后形式 试验电压： 2≤U≤6.3 2.75U%+4.5 6.3
