【机械行业标准(JB)】 YBF 系列风机用隔爆型三相异步电动机 技术条件( 机座号63～160)

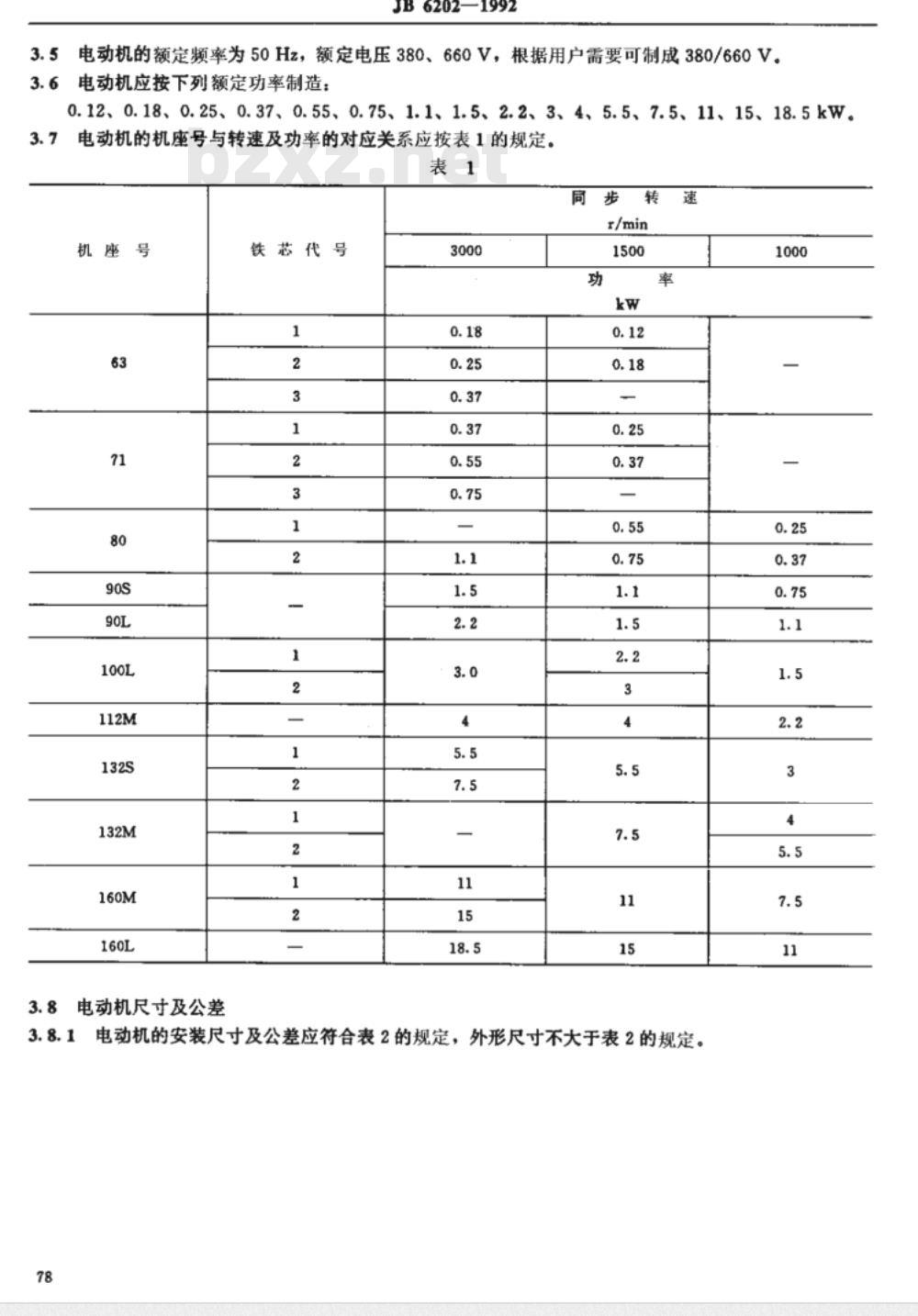

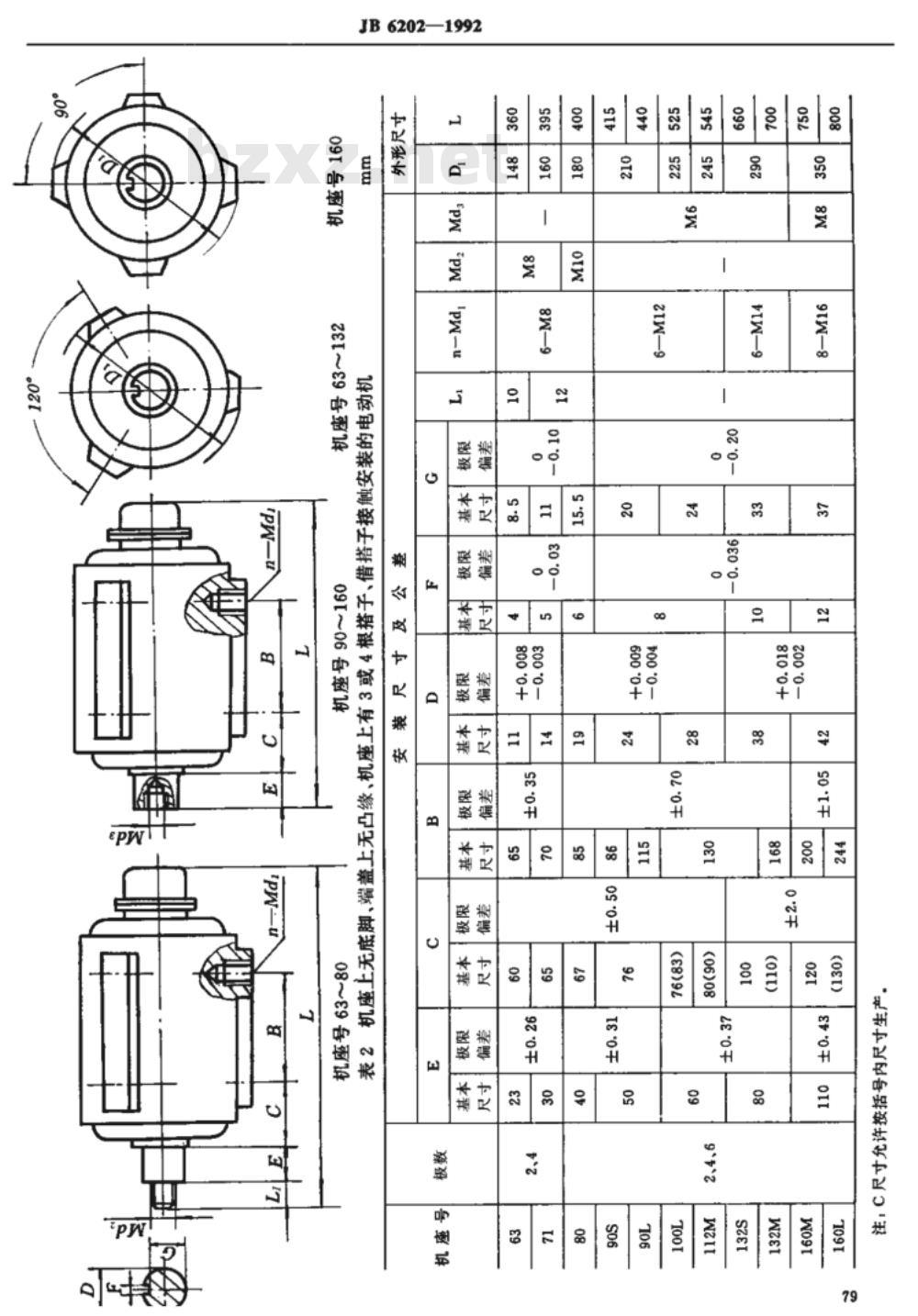

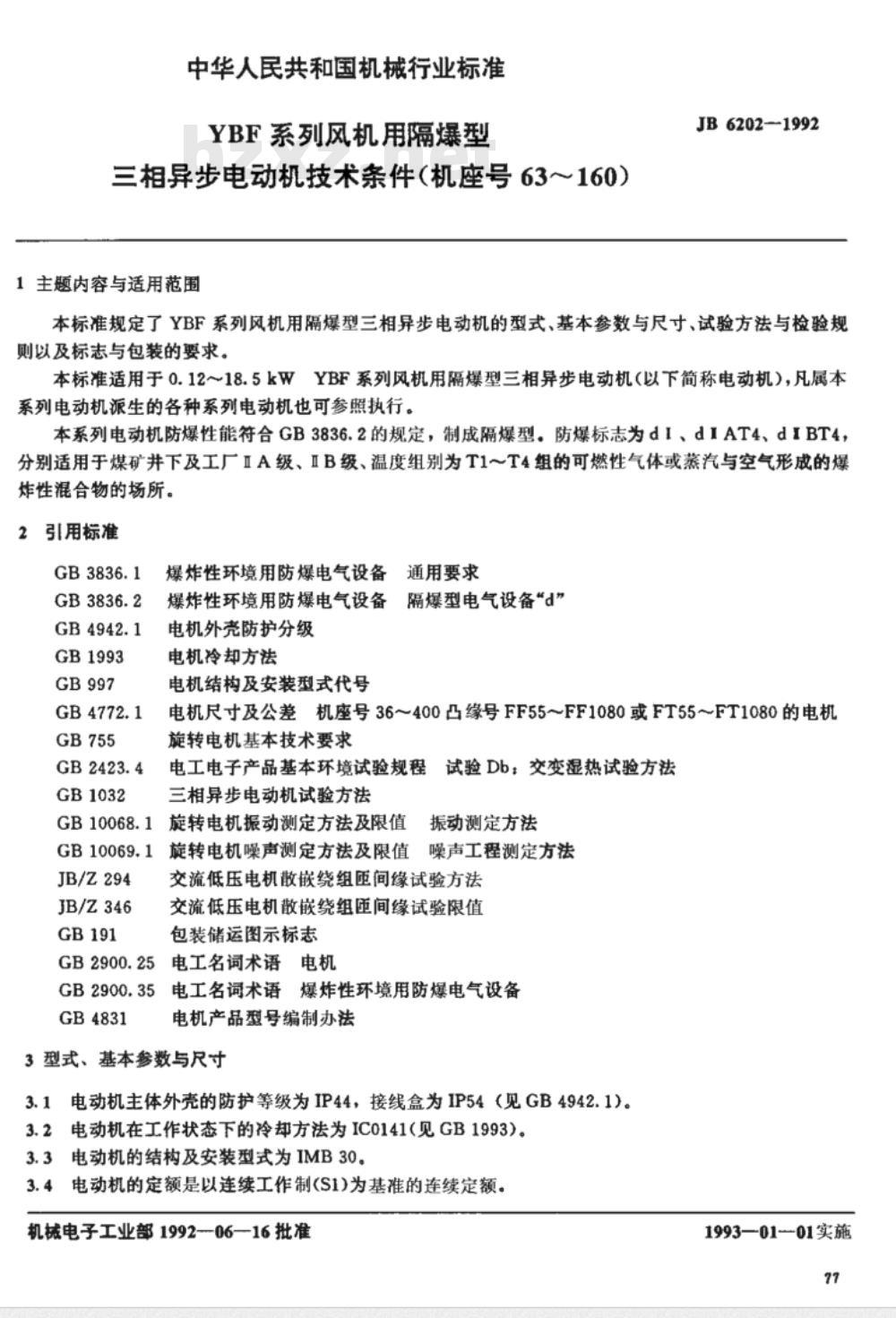

中华人民共和国机械行业标准YBF系列风机用隔爆型三相异步电动机技术条件（机座号63～160） 1 主题内容与适用范围 本标准规定了YBF系列风机用隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。本标准适用于0.12~18.5kW YBF系列风机用隔爆型三相异步电动机（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。本系列电动机防爆性能符合GB3836.2的规定，制成隔爆型。防爆标志为dI、dIAT4、dIBT4，分别适用于煤矿并下及工厂IA级、IB级、温度组别为T1～T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所。 2 引用标准 GB3836.1 爆炸性环境用防爆电气设备通用要求 GB3836.2 爆炸性环境用防爆电气设备隔爆型电气设备 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772.1 电机尺寸及公差 GB755 旋转电机基本技术要求 GB2423.4 电工电子产品基本环境试验规程试验 GB1032 三相异步电动机试验方法 GB10068.1 旋转电机振动测定方法及限值 GB10069.1 旋转电机噪声测定方法及限值 GB2900.25 电工名词术语电机 GB2900.35 电工名词术语爆炸性环境用防爆电气设备 GB4831 旋转电机振动测定方法及限值 3 型式、基本参数与尺寸 3.1 电动机主体外壳的防护等级为IP44，接线盒为IP54（见GB4942.1）。 3.2 电动机在工作状态下的冷却方法为IC0141（见GB1993）。 3.3 电动机的结构及安装型式为IMB30。 3.4 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为380V、660V，根据用户需要可制成380/660V。 3.6 电动机应按下列额定功率制造：0.12、0.18、0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5kW。电动机的机座号与转速及功率的对应关系应按表1的规定。 表1 同步转速与功率对应关系： 机座号63、71、80、90S、90L、100L、112M、1325、132M、160M、160L对应不同的功率值。 3.7 电动机尺寸及公差： 电动机的安装尺寸及公差应符合表2的规定，外形尺寸应不大于表2的规定。 3.8 电动机的安装尺寸和公差应符合表3至表6的规定（参见图1~图4）。
