【机械行业标准(JB)】 YASO系列小功率增安型三相异步电动机 技术条件( 机座号56～90)

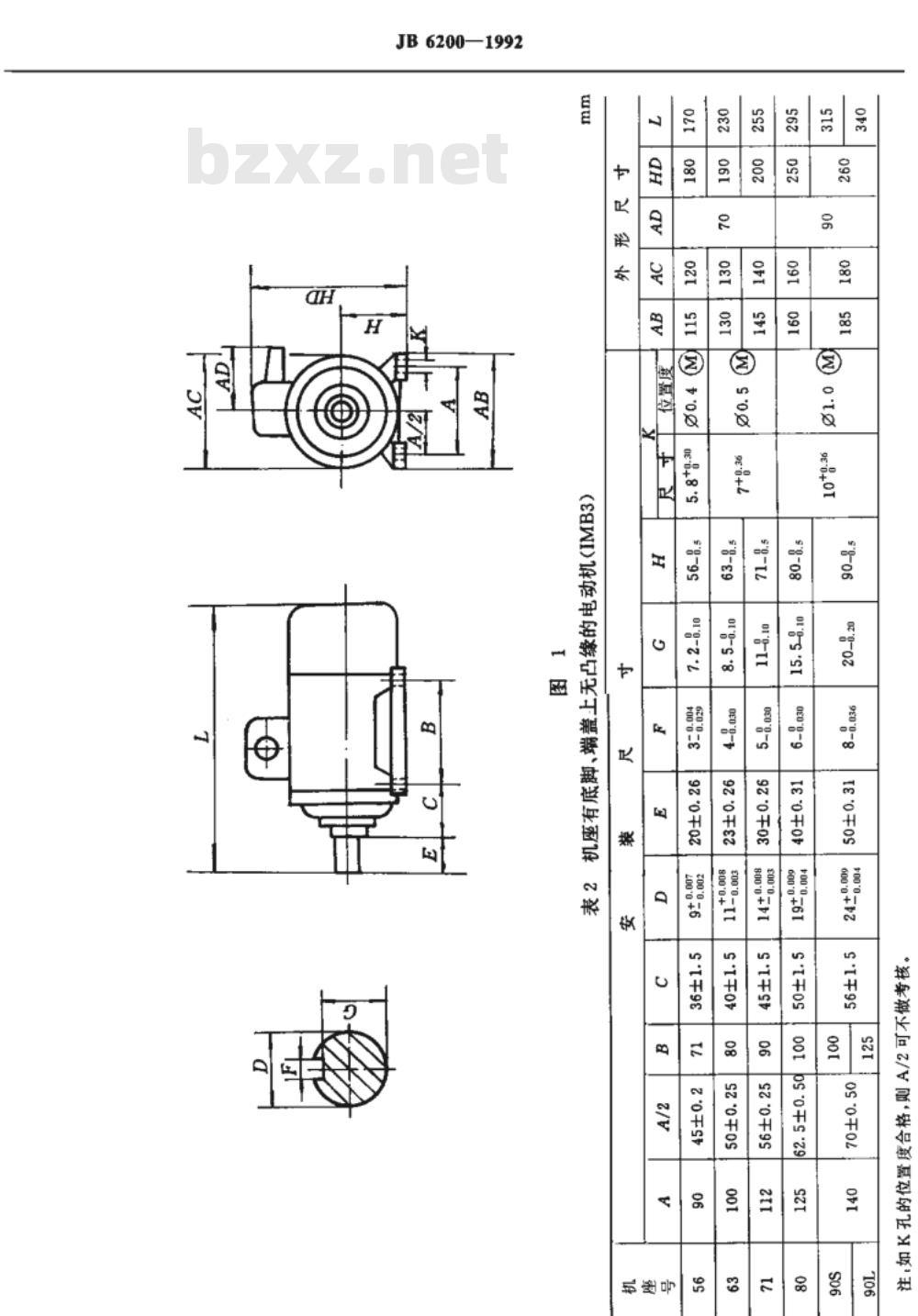

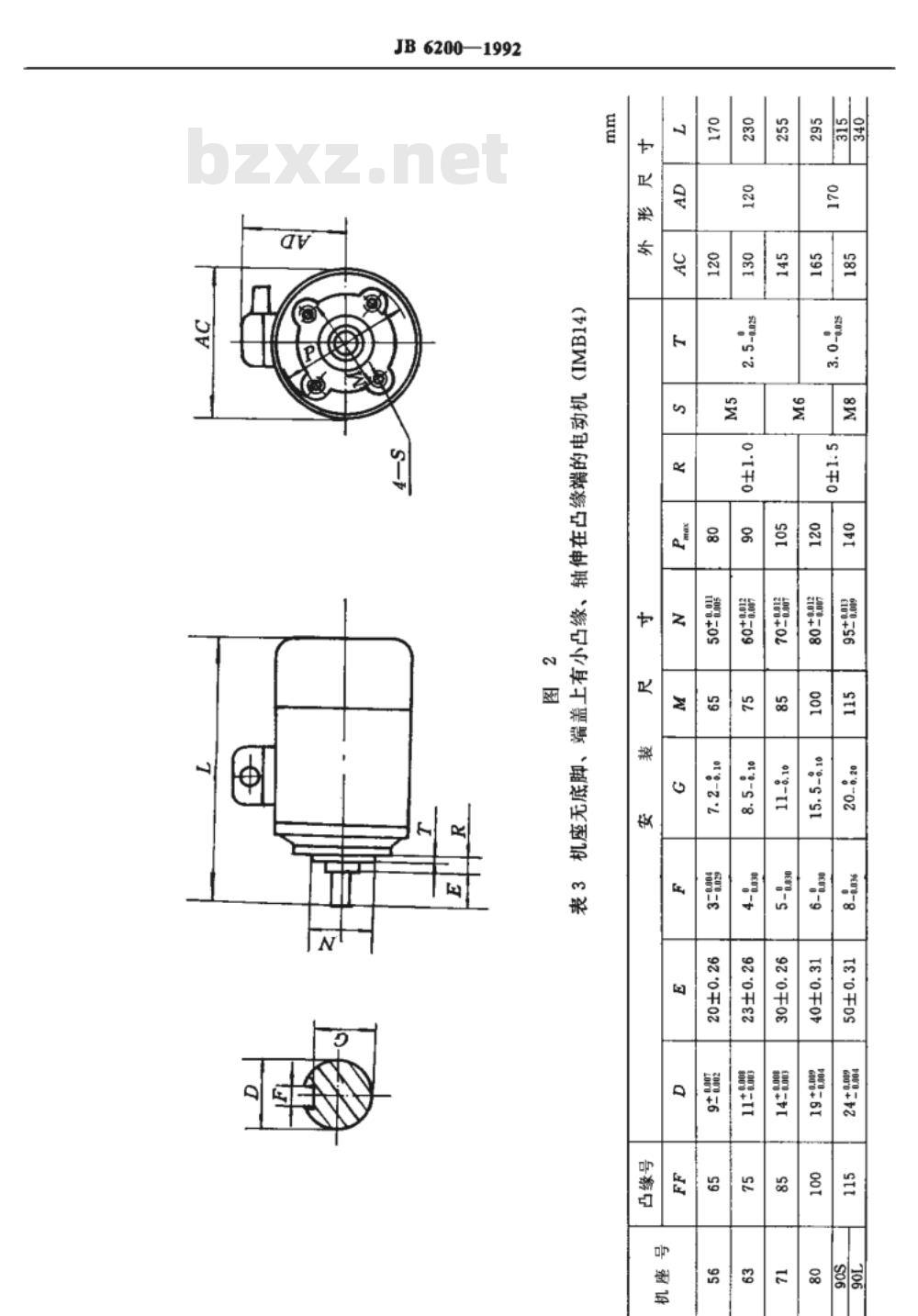

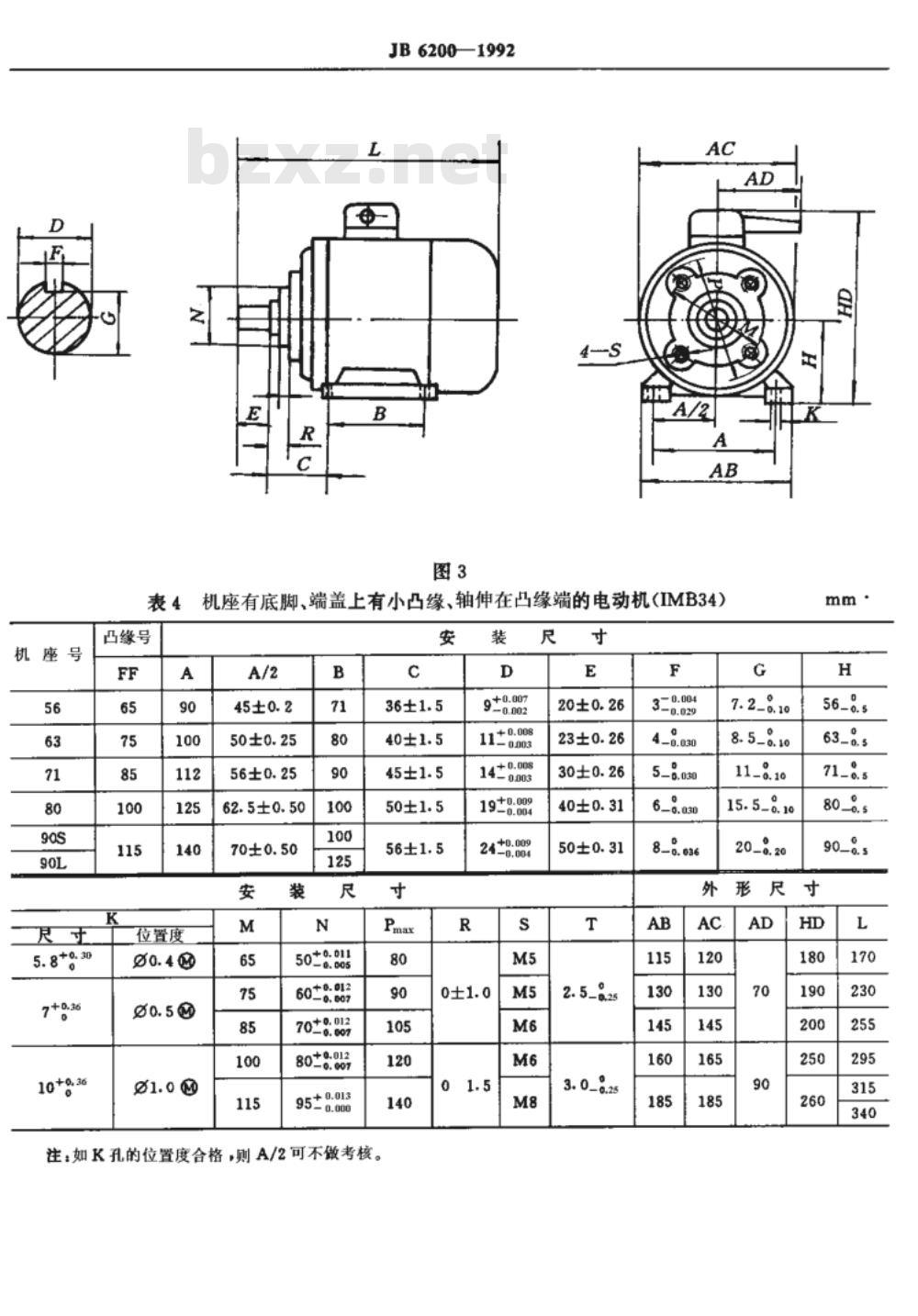

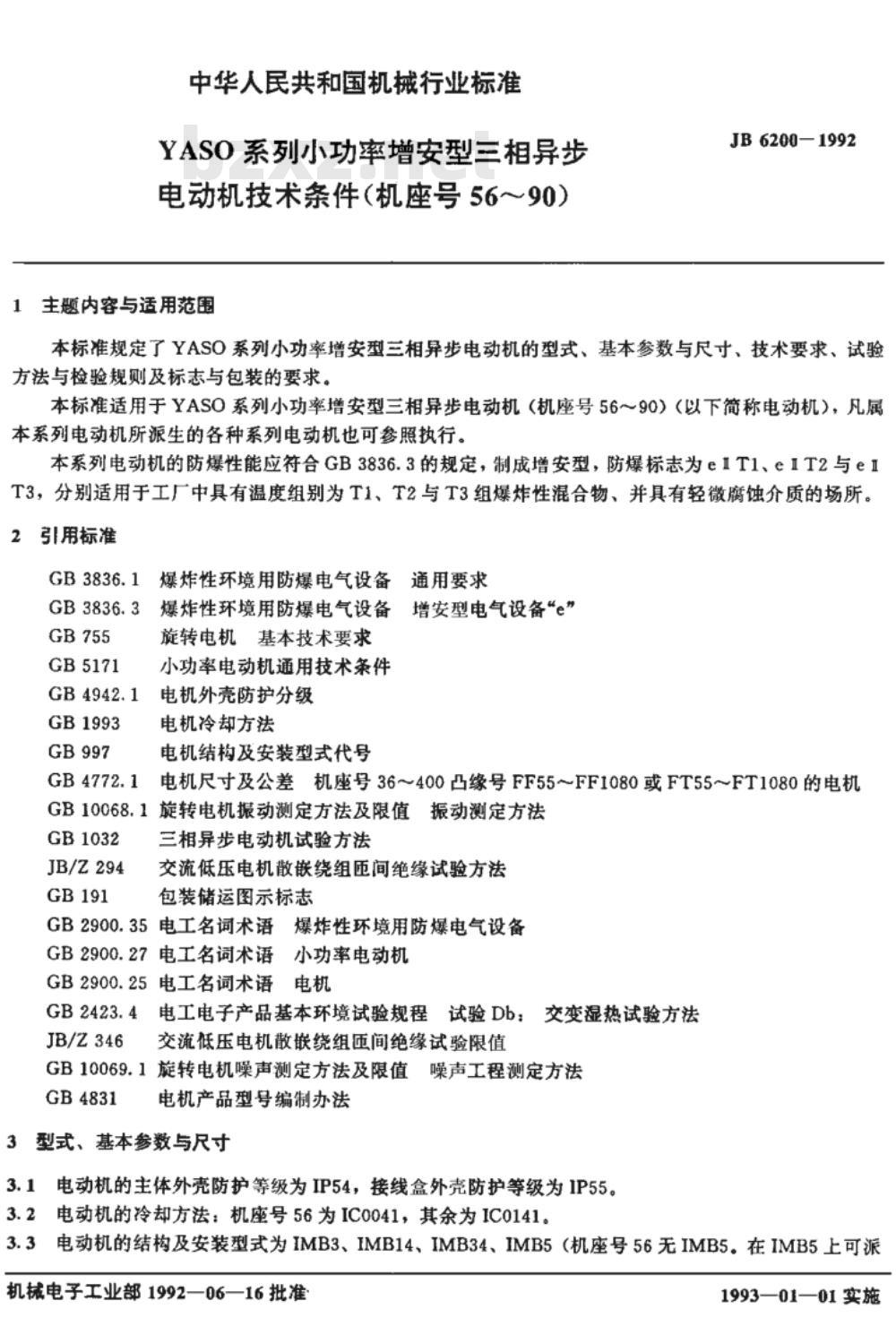

中华人民共和国机械行业标准YASO系列小功率增安型三相异步电动机技术条件（机座号56～90） 1 主题内容与适用范围 本标准规定了YASO系列小功率增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则及标志与包装的要求。本标准适用于YASO系列小功率增安型三相异步电动机（机座号56～90）（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。本系列电动机的防爆性能应符合GB3836.3的规定，制成增安型，防爆标志为eT1、eT2与eT3，分别适用于工厂中具有温度组别为T1、T2与T3组爆炸性混合物、并具有轻微腐蚀介质的场所。 2 引用标准 GB3836.1 爆炸性环境用防爆电气设备通用要求 GB3836.3 爆炸性环境用防爆电气设备增安型电气设备 GB755 旋转电机基本技术要求 GB5171 小功率电动机通用技术条件 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB4772.1 电机尺寸及公差 GB10068.1 旋转电机振动测定方法及限值 GB2900.35 电工名词术语爆炸性环境用防爆电气设备 GB2423.4 电工电子产品基本环境试验规程试验 GB10069.1 旋转电机噪声测定方法及限值 3 型式、基本参数与尺寸 电动机的主体外壳防护等级为IP54，接线盒外壳防护等级为IP55。 3.1 电动机的冷却方法：机座号56为IC0041，其余为IC0141。 3.2 电动机的结构及安装型式为IMB3、IMB14、IMB34、IMB5（机座号56无IMB5）。 3.3 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.4 电动机的额定频率为50Hz，额定电压为380V。 3.5 电动机应按下列额定功率制造：60、90、120、180、250、370、550、750、1100、1500、2200W。 3.6 电动机的机座号与转速、功率及温度组别的对应关系应按表1的规定。 3.7 电动机尺寸及公差 电动机的安装尺寸及公差应符合表2至表5的规定，外形尺寸应不大于表2至表5的规定（参见图1~图4）。 表1 同步转速1/min：3000，机座号对应的功率和温度组别为T1、T2、T3。 表2 至表5 电动机安装尺寸及公差（详细规格请参见标准图示）
