【机械行业标准(JB)】 多层金属波纹膨胀节

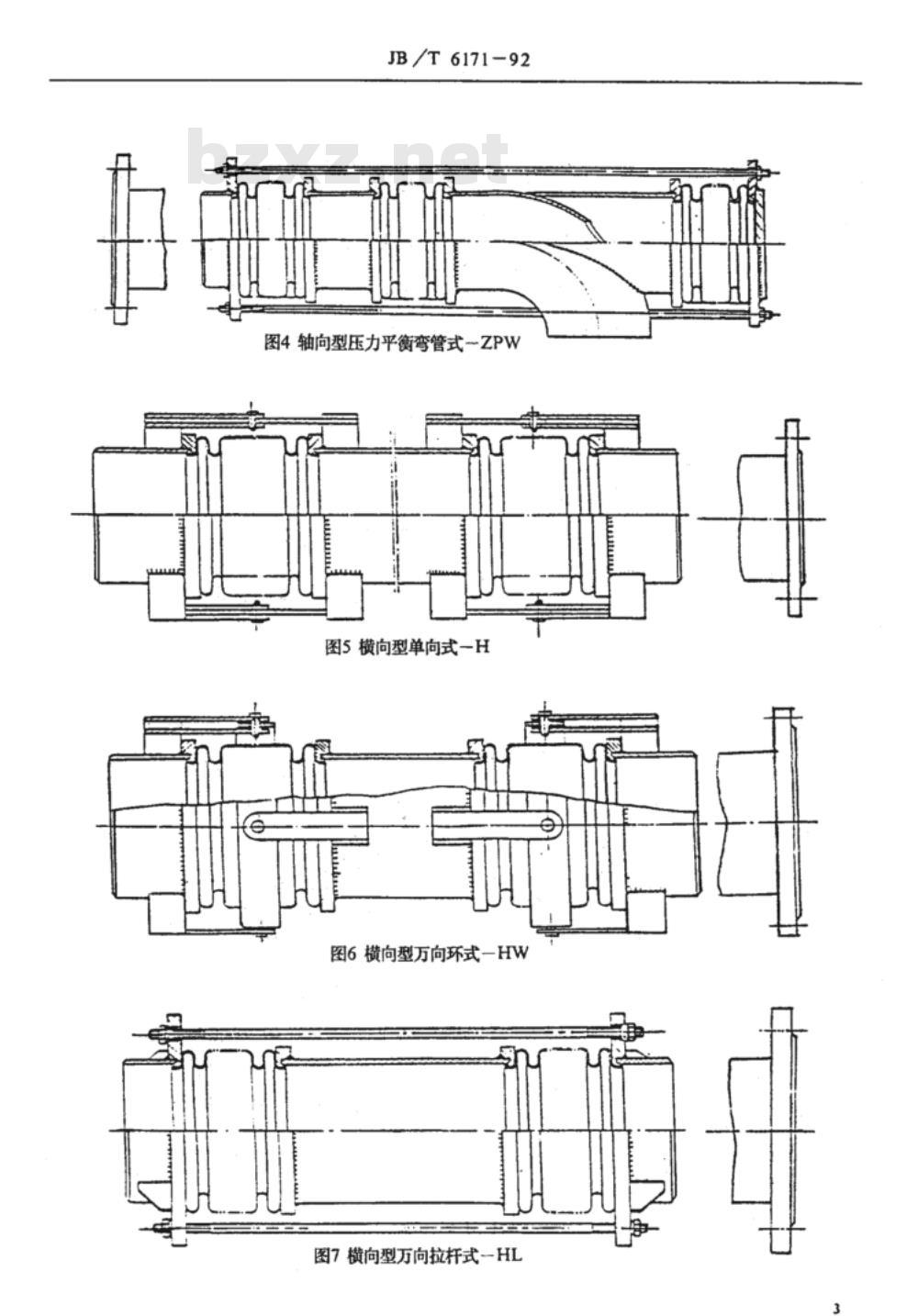

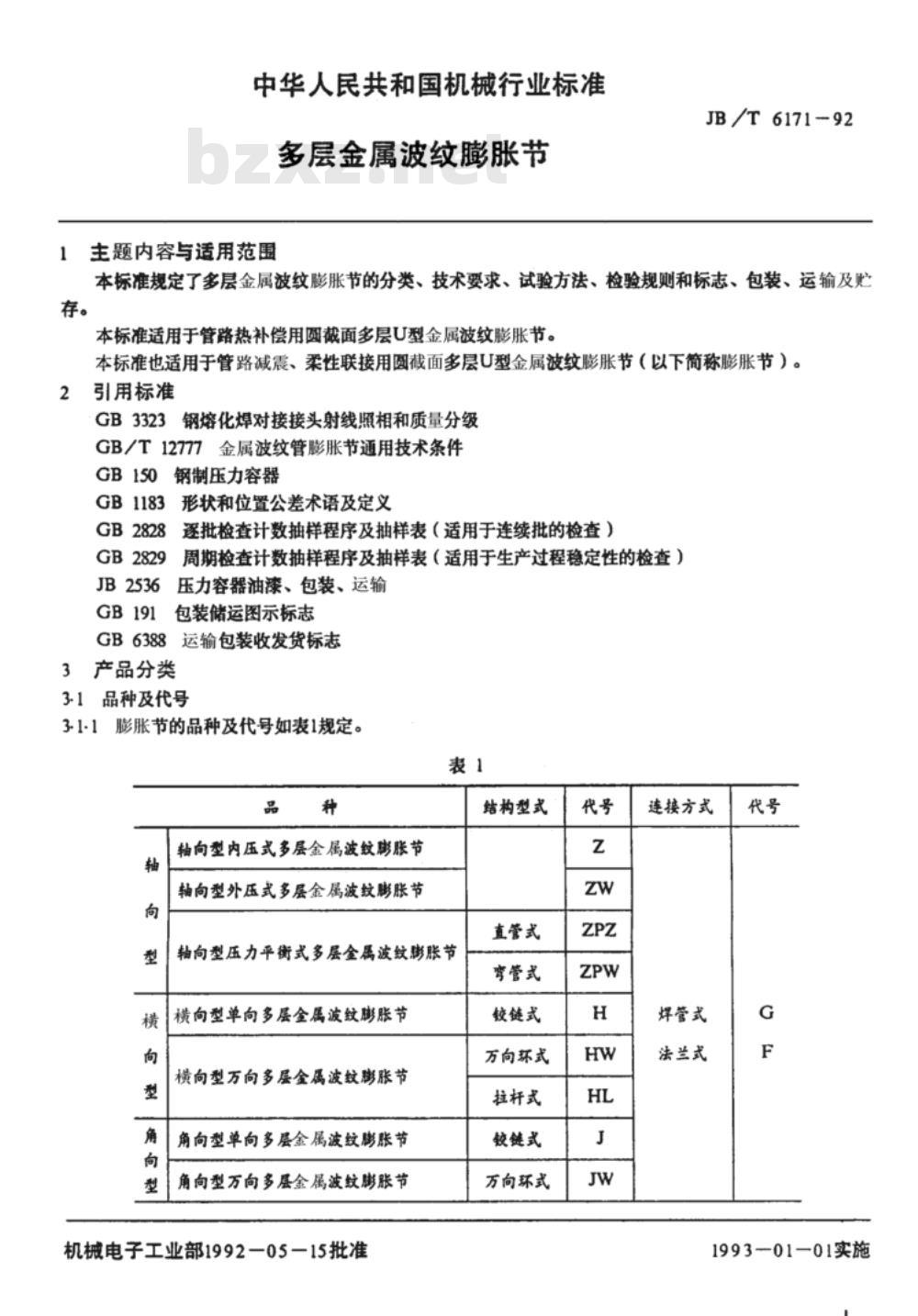

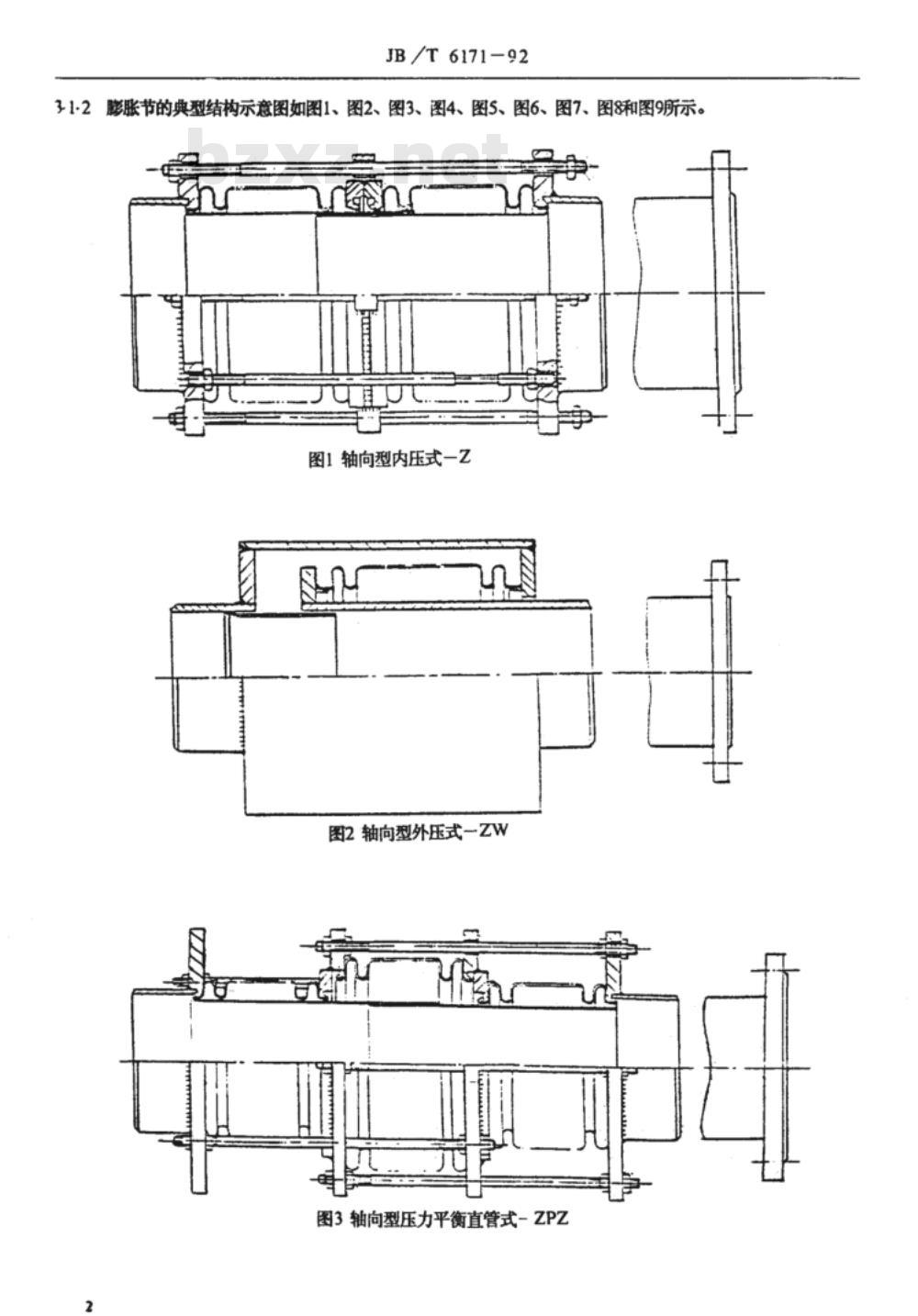

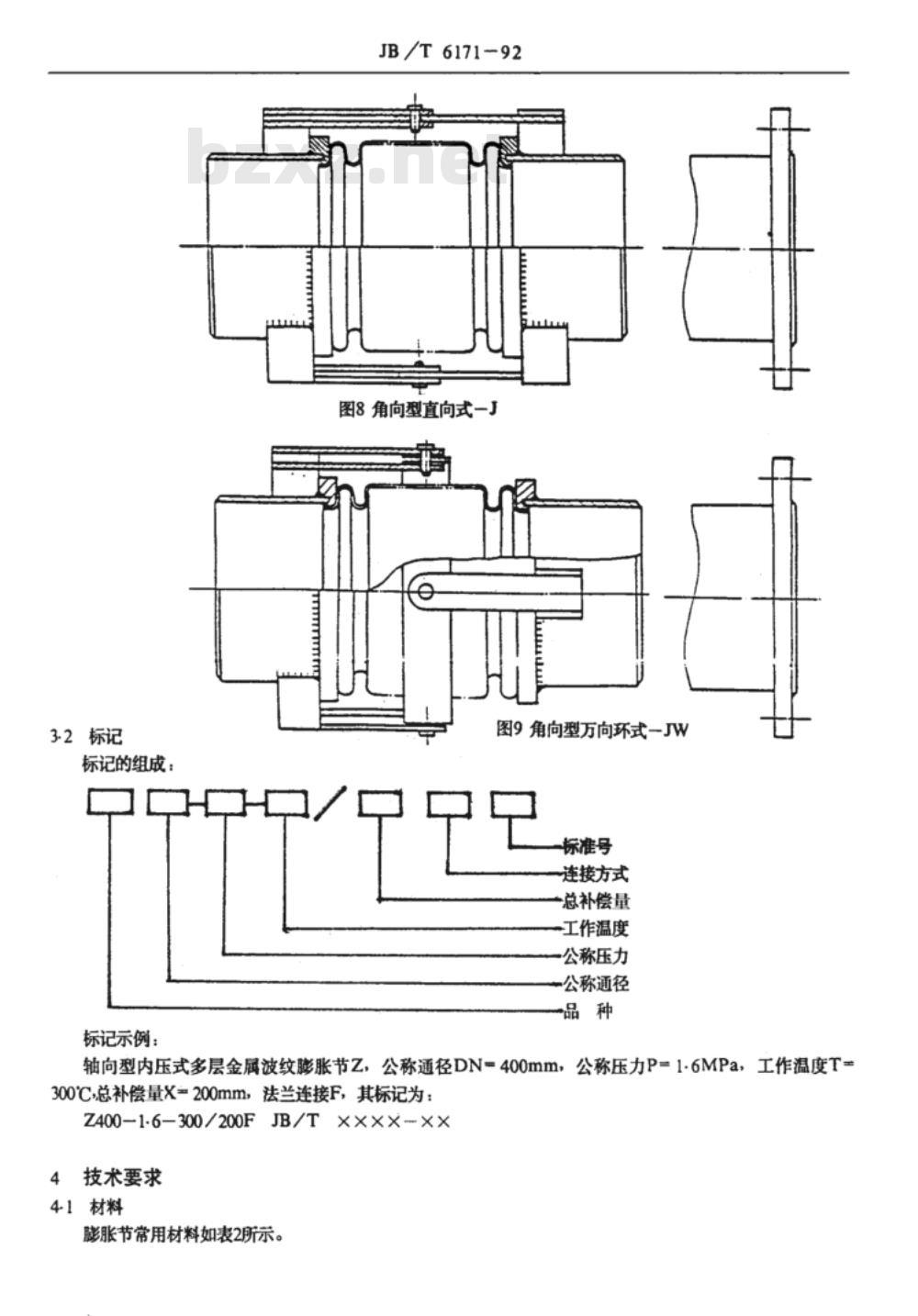

中华人民共和国机械行业标准 JB/T6171-92 多层金属波纹膨胀节 1992-05-15发布 1993-01-01实施。 本标准规定了多层金属波纹膨胀节的分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于管路热补偿用圆截面多层U型金属波纹膨胀节，也适用于管路减震、柔性联接用圆截面多层U型金属波纹膨胀节。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文： GB3323 钢熔化焊对接接头射线照相和质量分级 GB/T12777 金属波纹管膨胀节通用技术条件 GB150 钢制压力容器 GB1183 无形状和位置公差术语及定义 GB2828 计数抽样程序及抽样表 GB2829 周期检查计数抽样程序及抽样表 JB2536 逐批检查计数抽样程序及抽样表 GB191 包装储运图示标志 GB6388 运输包装收发货标志 3. 产品分类 3.1 品种及代号 膨胀节的品种及代号如表1所示。表1 品种和代号包括： 轴向型内压式多层金属波纹膨胀节（代号Z），横向型万向多层金属波纹膨胀节（代号HW），角向型单向多层金属波纹膨胀节（代号J），等等。 3.2 膨胀节的典型结构示意图如图1至图9所示。 3.3 标记的组成： 标记应包括品种、总补偿量、工作温度、公称压力、公称通径、连接方式等信息。例如，轴向型内压式多层金属波纹膨胀节的标记为Z400-1.6-300/200F（标记示例）。 4. 技术要求 4.1 材料 膨胀节常用的材料如表2所示。材料包括不同温度范围下的合金和钢材。 4.2 外观 膨胀节中的波纹管波纹形状应均匀，表面允许有轻微模具压痕，不得有明显的凹凸不平、划伤、焊渣及锈斑等缺陷。所有附件应符合图纸要求，碳钢表面涂漆应均匀，法兰密封面和端管焊口处不得有损伤。 4.3 结构 膨胀节的工作温度范围为-20~400℃，公称压力范围为0~250MPa。膨胀节的总补偿量、材料及结构尺寸要求应根据设计图纸规定，具体参数可参考表3。 5. 试验方法 5.1 配合尺寸：使用游标卡尺进行测量。 5.2 其他试验方法：有效光通量和其他技术要求按标准规定的方法进行。 6. 结构尺寸 6.1 波纹管的内径、外径、波长、外套外径等尺寸应符合设计图纸规定。膨胀节的端管、中间管的周长和膨胀节长度偏差应符合表4的规定。
