【机械行业标准(JB)】 幻灯机 技术条件

ICS37.040.10
N45
JB
中华人民共和国机械行业标准
JB/T61602001
幻灯机
技术条件
Technical spicification of slideprojecfors and filmstrip projectors2001-04-09发布
中国机械工业联合会
2001-09-01实施
发布
JB/T6160—2001

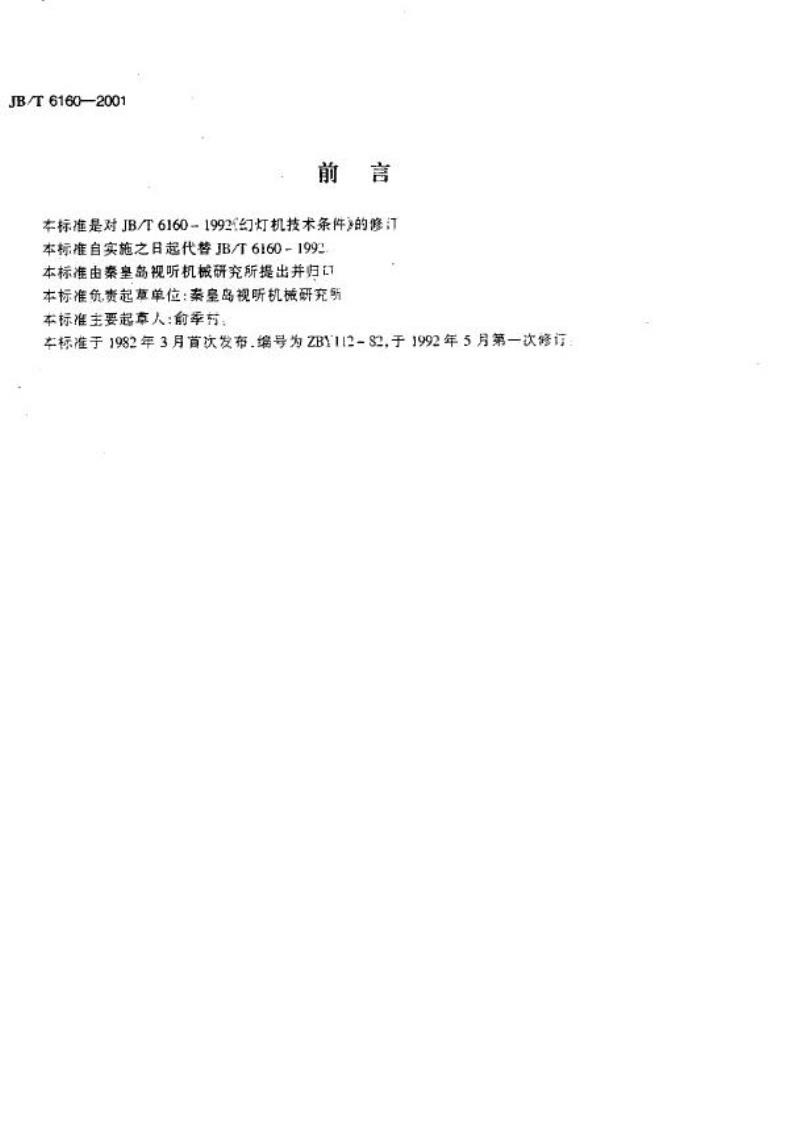

前
言
本标准是对JB/T6160－1992°幻灯机技术条件的修汀本标准自实施之日起代替JB/T6160-1991本标准由秦皇岛视听机械研究所提出并归口T本标准负责起章单位：案皇岛视听机械研究弱本标准主要起卓人：俞季对：
车标准于1982年3月首次发布.编号为ZB1112-82.于1992年5月第一次修订1范围

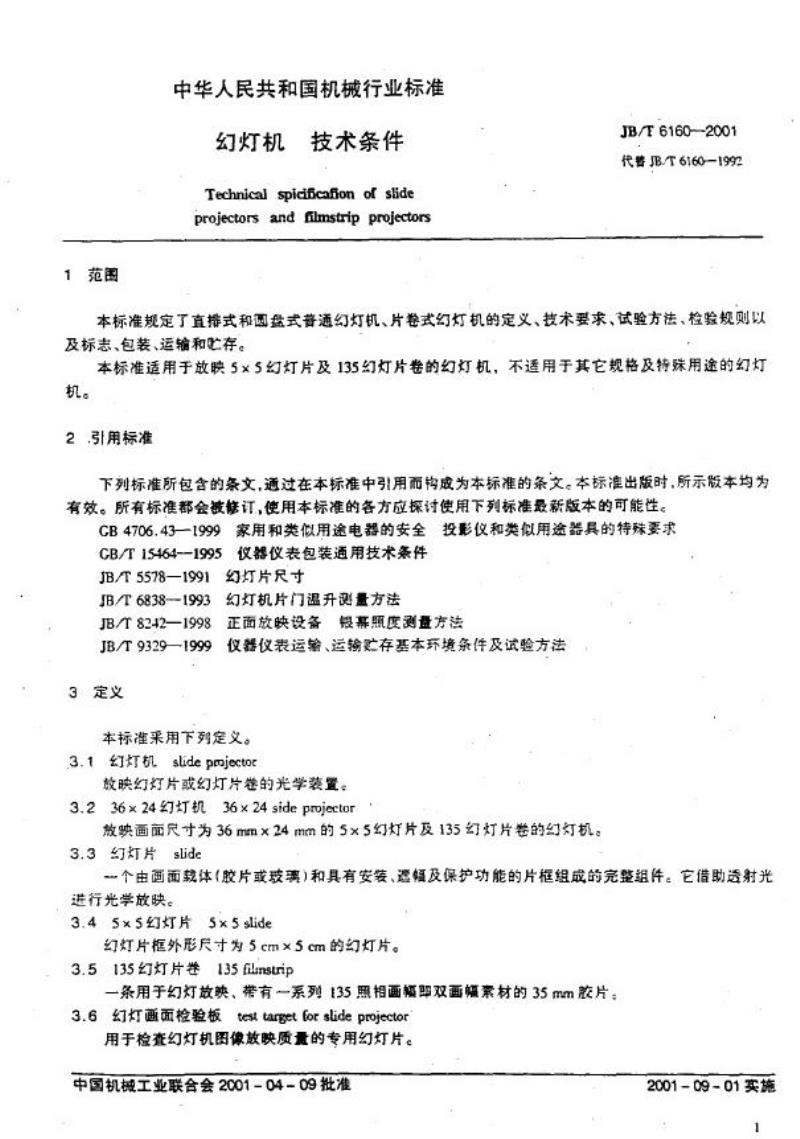

中华人民共和国机械行业标准
技术条件
幻灯机：
Technical spicificafion of slideprojectors and filmstrip projectorsJB/T 61602001
代替JB.T6160—1992
本标准规定了直排式和圆盘式菩通幻灯机、片卷式幻灯机的定义、技术要求、试验方法、检验规则以及标志、包装、运输和忙存。
本标准适用于放映5×5幻灯片及135幻灯片卷的幻灯机，不适用于其它规格及特殊用途的幻灯机。
2.引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。家用和类似用途电器的安全投影仪和类似用途器具的特殊要求CB 4706.43—1999
仪器仪表包装通用技术条件
CB/T15464-1995
幻灯片尺寸
JB/T5578—1991
JB/T6838—1993
JB/T8242—1998
JB/T93291999
3定义
幻灯机片门温升测量方法
正面放映设备银幕照度测盘方法仪器仪表运输、运输贮存基本环境条件及试验方法本标准来用下列定义。
3.1幻灯机sidepmjector
散映幻灯片或幻灯片卷的光学装置。3.236 ×24幻灯机36×24 side projector放映画面尺寸为36mm×24mm的5×5幻灯片及135幻灯片卷的灯机。3.3灯片slide
一个中画面载体（胶片或玻璃）和具有安装、遵幅及保护功能的片框组成的完整组件。它借助透射光进行光学放映。
3.45×5幻灯片5×5slide
幻灯片框外形尺寸为5sm×5cm的幻灯片。3.5135幻灯片卷135filnstrip
一条用于幻灯放映、带有一系列135照相画幅即双画幅素材的35mm胶片3.6幻灯画面检验板testtarget for stideprojector用于检查幻灯机图像放映质量的专用幻灯片。中国机械工业联合会2001-04-09批准2001-09-01实施
1
技术要求

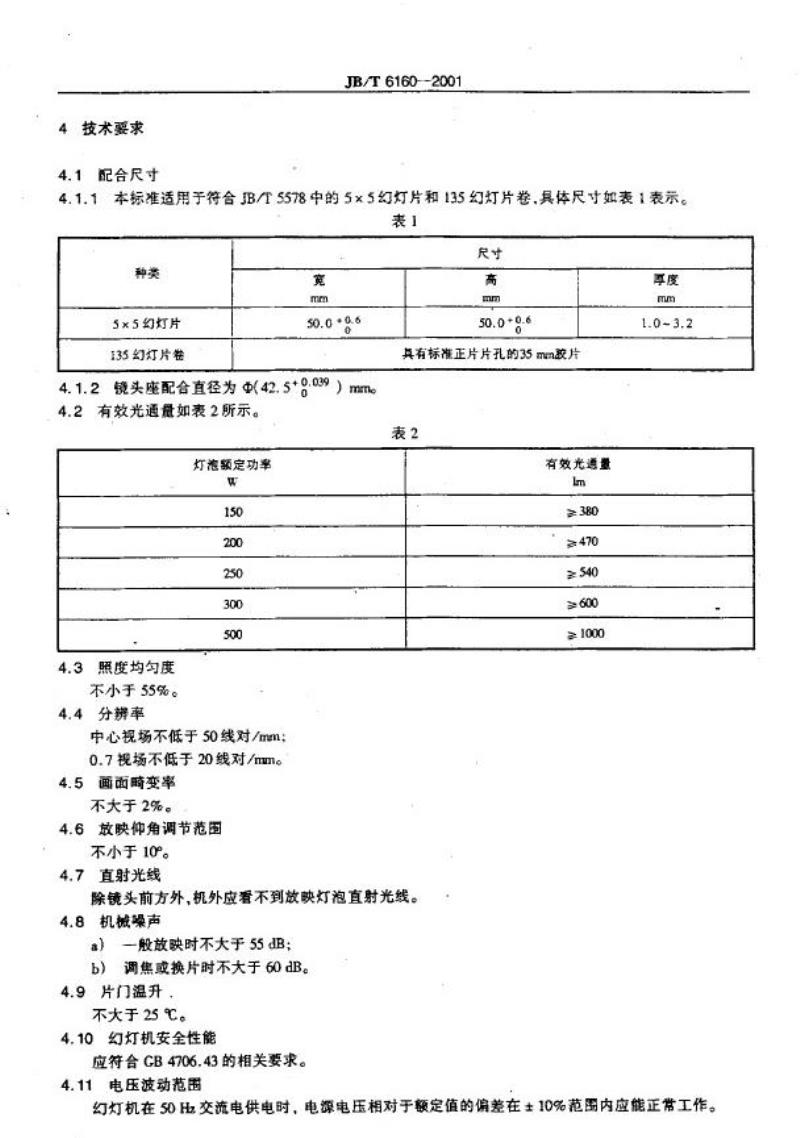

4.1配合尺寸
JB/T6160--2001
4.1.1本标准适用于符合JB/T5578中的5×5幻灯片和135幻灯片卷，具体尺寸如表1表示。表1
种类
5×5幻灯片
135幻灯片卷
宽
mm
50.0 *0.6
4.1.2镜头座配合直径为Φ（42.5+0.039）mme
4.2有效光通量如表2所示。
灯泡额定功率
W
150
200
250
300
500
4.3照度均匀度
不小于55%。
4.4分辨率
中心规场不低于50线对/mm；
0.7视场不低于20线对/mm。
4.5画面畸变率
不大于2%。
4.6放映仰角调节范围
不小于10°。
4.7直射光线
尺寸
高
mm
50.0*8.6
真有标准正片片孔的35mm政片
表2
有效光通量
Im
≥380
≥470
≥540
≥600
≥1000
除镜头前方外，机外应看不到故映灯泡直射光线。4.8机械噪声
一般放映时不大于55dB；
b）调焦或换片时不大于60dB。
4.9片门温升，
不大于25℃。
4.10幻灯机安全性能
应符合CB4706.43的相关要求。
厚度
mm
1.0-3.2
4.11电压波动范围
幻灯机在50H交流电供电时，电源电压相对于额定值的偏差在±10%范围内应能正常工作。2

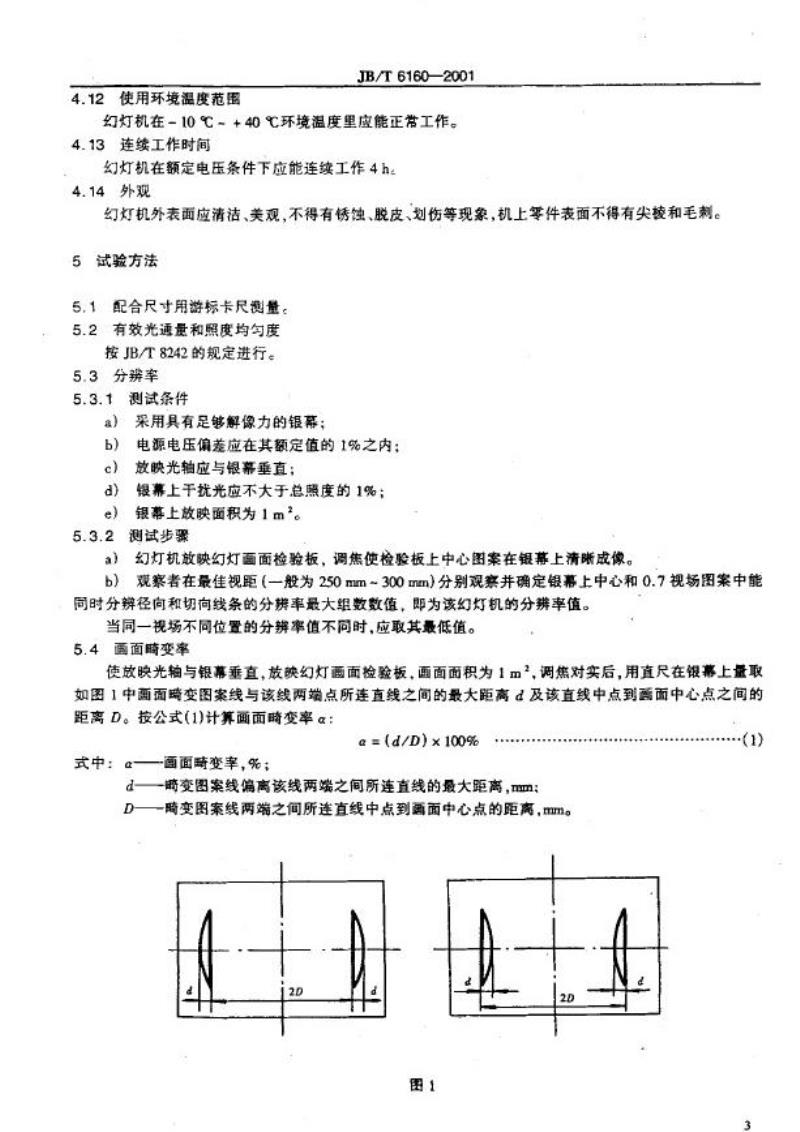

4.12使用环境温度范围
JB/T6160—2001
幻灯机在-10℃~+40℃环境温度里应能正常工作。4.13连续工作时间
幻灯机在额定电压条件下应能连续工作4h。4.14外观
幻灯机外表面应清洁、美观，不得有锈蚀、脱皮、划伤等现象，机上零件表面不得有尖棱和毛刺。5试验方法
5.1配合尺寸用游标卡尺测量。
5.2有效光通量和照度均勾度
按JB/T8242的规定进行。
5.3分辨率
5.3.1测试条件
a)
b)
c)
d)
e)
采用具有足够解像力的银幕；
电源电压偏差应在其额定值的1%之内：放映光轴应与恨薪垂直：
银幕上干扰光应不大于总照度的1%；银幕上放映面积为1m\。
5.3.2测试步骤
a）幻灯机放映幻灯面面检验板，调焦使检验板上中心图案在银幕上清晰成像。b)
观察者在量佳视距（一般为250mm~300mm）分别观案并确定银幕上中心和0.7视场图案中能同时分辨径向和切向线条的分辨率最大组数数值，即为该幻灯机的分辨率值。当同一视场不同位置的分辨率值不同时，应取其最低值。5.4画面畸变率bzxZ.net
使放映光轴与银幕垂直，放映幻灯画面检验板，画面面积为1m，调焦对实后，用直尺在银幕上虚取如图1中两面畸变图案线与该线两端点所连直线之间的最大距高d及该直线中点到商面中心点之间的距离D。按公式(1)计算画面畸变率α：@ =(d/D)× 100%
式中：α
d
D
-面面畸变率，%；
一畸变图案线偏离该线两端之间所连直线的最大距离，mm；畸变图案线两端之间所连直线中点到画面中心点的距离，mm。20
图1
3
5.5放映仰角
JB/T6160—2001
置幻灯机于一平台上，调节幻灯机自身调节机构，使放映仰角达最大，此时用量角器盘取幻灯机底面与平台面之间的角度。
5.6直射光线
目视观察。
5.7机械噪声
将幻灯机置于刚性基础上，装上幻灯片按正常一般放缺和换片放映操作。用声级计A档在距幻灯机镜头水平前方1.5m处测量。
测试环境应符合下列条件：
a）.环境应符合自由声场条件，即在距幻灯机0.75m处与1.5m处所测得的噪声值之差应在4dB~6dB之内。
b）环境噪声比总噪声低10dB以上。5.8片门温升
按JB/T6838的方法进行。
5.9电压波动范围
a）电源电压调到与额定值偏差为+10%的条件下开机，机器应能正常工作。试验二次，每次试验和间隔时间不小于5minc
6）电源电压调到与额定值偏差为－10%的条件下开机，设备处在负荷最大时应能正常启动工作。试验三次，每次试验间隔时间不小于5min；每次试验操作10次，间隔时间不小于5se5.10使用环境温度范围
a）高温试验：机器在+40℃环境中存放2h后，在原条件下开机放映，操作30min工作应正常；b）低退试验：机器在-10℃环境中存放2h后在原条件下开机放映，操作10min工作应正常。5.11连续工作时间
在温度为20℃±5℃，相对湿度为70%~80%的环境中，机器装上合格的5×5幻灯片，在正常电波动范围之内，开机工作，约每隔7s换片一次.连续工作4h不得发生卡片等故障。5.12外观
目测检查。
6检验规则
6.1出厂检验
6.1.1对于已定型生产的幻灯机，每台均应进行出厂检验，检验项目为4.2.4.3.4.4.4.10.4.14。6.1,2判定规则
每台幻灯机按出厂检举项目均符合本标准要求为合格，或按订货方合同要求进行检险和判定。6.2型式检验
6.2.1，下列情况之一时，应进行型式检验：a）新产品、新品种的定型鉴定；企业周期性定期自我检查：
b)
国家质量技术监督机构提出进行质量监督抽查检验。e）
抽样方案和样品检查
6.2.2
在出厂检验合格批中随机一次抽样抽取样品三台。a)
b）按表3规定的项目对三台样品逐台逐项进行试验检查，并按表3所属AB,C三种不合格类别分别累计三台样品检查中不合格（项）总数。序号
2
3
4
5
>
8
9
10
12
13
14
15
16
17
配合尺寸
有效光通量
照度均匀度
鉴别率
面面碎变率
故肤师角
直射光线
机械噪声
片门温升
JB/T6160—2001
表3型式检验项目及不合格类别
项目名称
幻灯机安全性能
电压波动围
使用环境避度范围
连续工作时同
外观
标志
包装
运输贮存
6.2.3
判定规则
不合格类别
B
B
c
B
c
c
c
B
B
A
B
B
B
c
c
c
c
技术要求
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.13
4.14
4.15
4.16
7
1
7
条文号
试验方法
5.1
5.2
5.2
5.3
5.4
5.5
5.6
5.7
5.8
4.10
5.12
5.13
5.14
5.15
7
7
7
根据样品检查结果，若在三台鼓检样品中发现的以A，B，C分类累计的不合格（项）总数分别不a)
大于规定的相应合格判定数0，1，2时,则判该批为合格批。b）若在三台被检样品中发现的以A，B，C分类累计的不合格（项）总数，不论其中哪一类大于其相应的合格判定数0，1，2时，则判该批为不合格批。7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
幻灯机上应有下列标志：产品商标、名称、型号、制造单位、产品编号、电压、题率、功率、生产日期等。7.1.2包装标志
外包装箱应有产品商标、名称、型号、规格、数量、重盘、出产厂名、厂址、出厂日期等。7.2包装
包装应符合GB/T15464的有关规定。7.3运输、贮存
7.3.1幻灯机运输、贮存的基本环境条件应如表4所规定。JB/T6160—2001
7.3.2幻灯机运验贮存的试验方法应符合JB/T9329中的有关规定。表4
序号
2
3
4
5
硅撞
跌落
基本环境条件
项自
高温
低温
低对误度(25%时)
加速度
脉冲持续时闻
自由跌落高度
单位
c
%
ms
mma
运输
+40
- 25
95
100
11
额定值
250，正常搬动
艾存
+ 40
+5
75
