【机械行业标准(JB)】锥密封胶管总成圆柱管螺纹锥接头

本网站发布时间： 2024-06-15 06:04:28

JB/T6144.2-1992
已作废
　点击下载此标准

基本信息

标准号：
JB/T 6144.2-1992
标准名称：
锥密封胶管总成圆柱管螺纹锥接头
标准类别：
机械行业标准(JB)
英文名称：
Cone sealing hose assembly cylindrical pipe thread cone joint
标准状态：
已作废
发布日期：
1992-06-09
实施日期：
1993-01-01
作废日期：
2007-09-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
487.76 KB

标准分类号

中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
被JB/T 6144.2-2007替代
采标情况：
neq ISO 8434:1986E

出版信息

出版社：
机械工业出版社
页数：
2页
标准价格：
8.0 元

其他信息

发布部门：
西安重型机械研究所

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了锥密封胶管总成圆柱管螺纹锥接头的分类。本标准适用于油、水为介质的锥密封胶管总成圆柱管螺纹锥接头。本标准与锥密封胶管总成配套使用。 JB/T 6144.2-1992 锥密封胶管总成圆柱管螺纹锥接头 JB/T6144.2-1992

标准内容

部分标准内容：

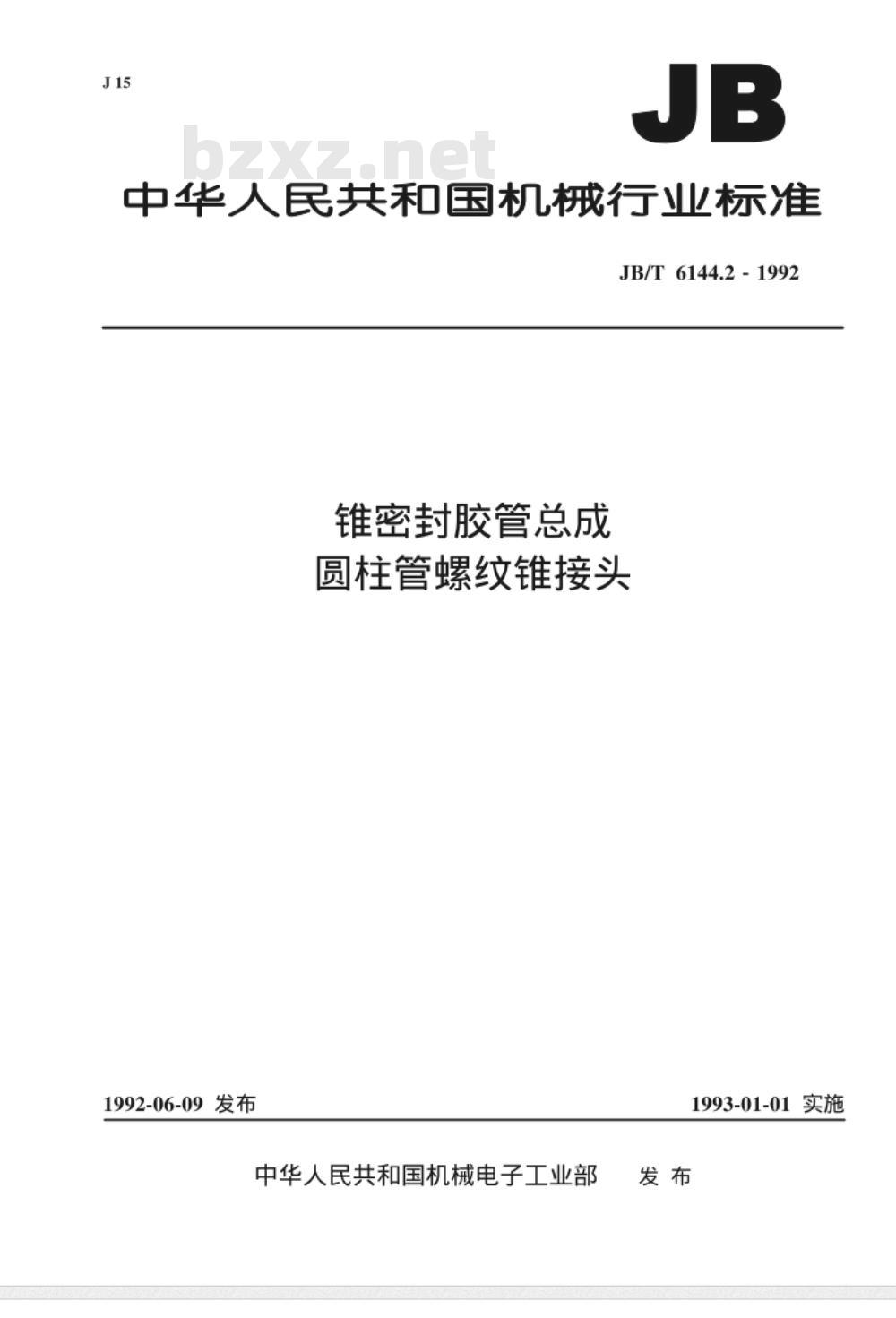

中华人民共和国机械行业标准
JB/T6144.2-1992
锥密封胶管总成
圆柱管螺纹锥接头
1992-06-09发布
中华人民共和国机械电子工业部1993-01-01实施

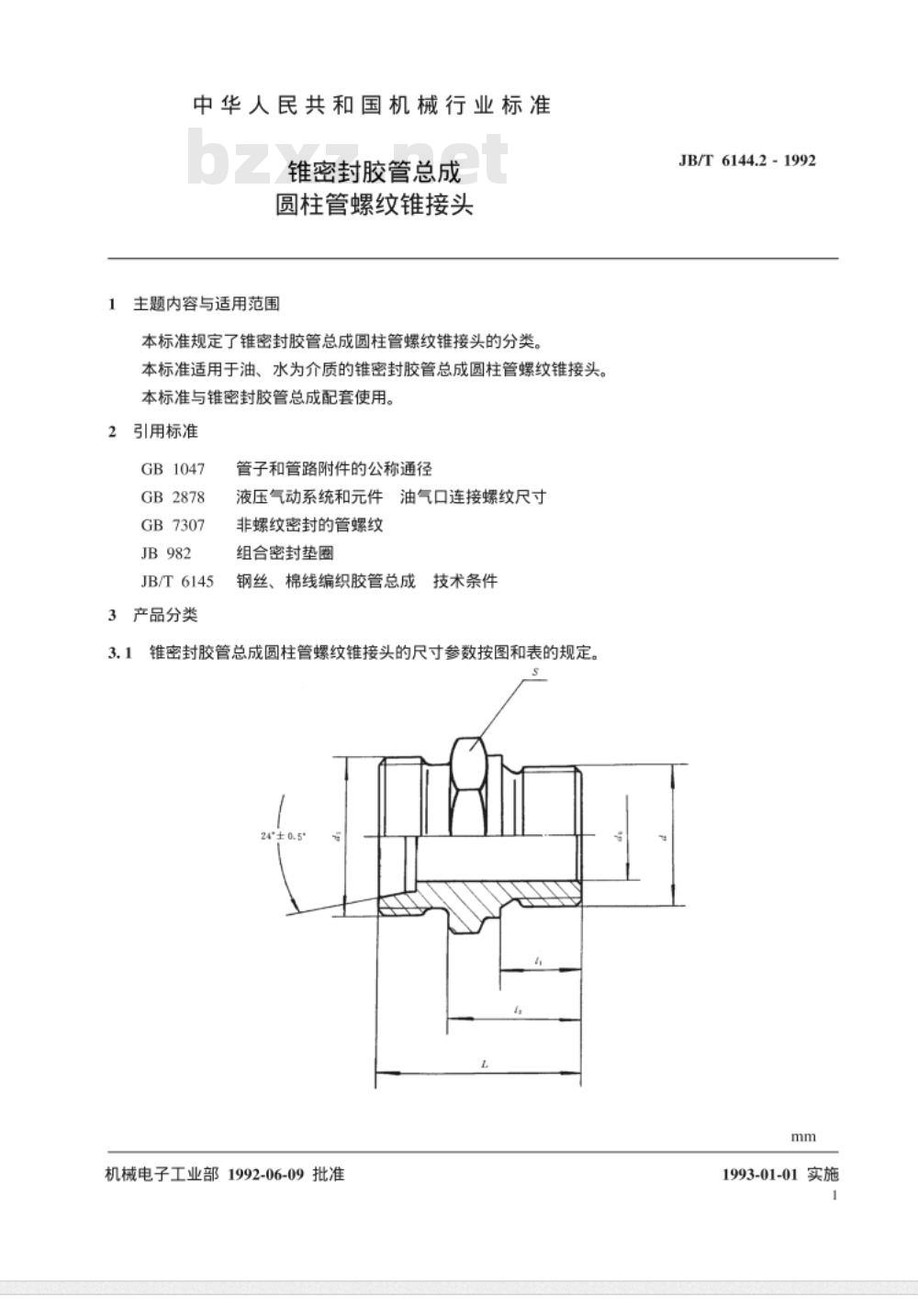

中华人民共和国机械行业标准
锥密封胶管总成
圆柱管螺纹锥接头
主题内容与适用范围
本标准规定了锥密封胶管总成圆柱管螺纹锥接头的分类。本标准适用于油、水为介质的锥密封胶管总成圆柱管螺纹锥接头。本标准与锥密封胶管总成配套使用。2引用标准
GB1047
GB2878
GB7307
JB/T6145
3产品分类
管子和管路附件的公称通径
液压气动系统和元件油气口连接螺纹尺寸非螺纹密封的管螺纹
组合密封垫圈
钢丝、棉线编织胶管总成技术条件锥密封胶管总成圆柱管螺纹锥接头的尺寸参数按图和表的规定。24*±0.5
机械电子工业部1992-06-09批准JB/T6144.2-1992
1993-01-01实施

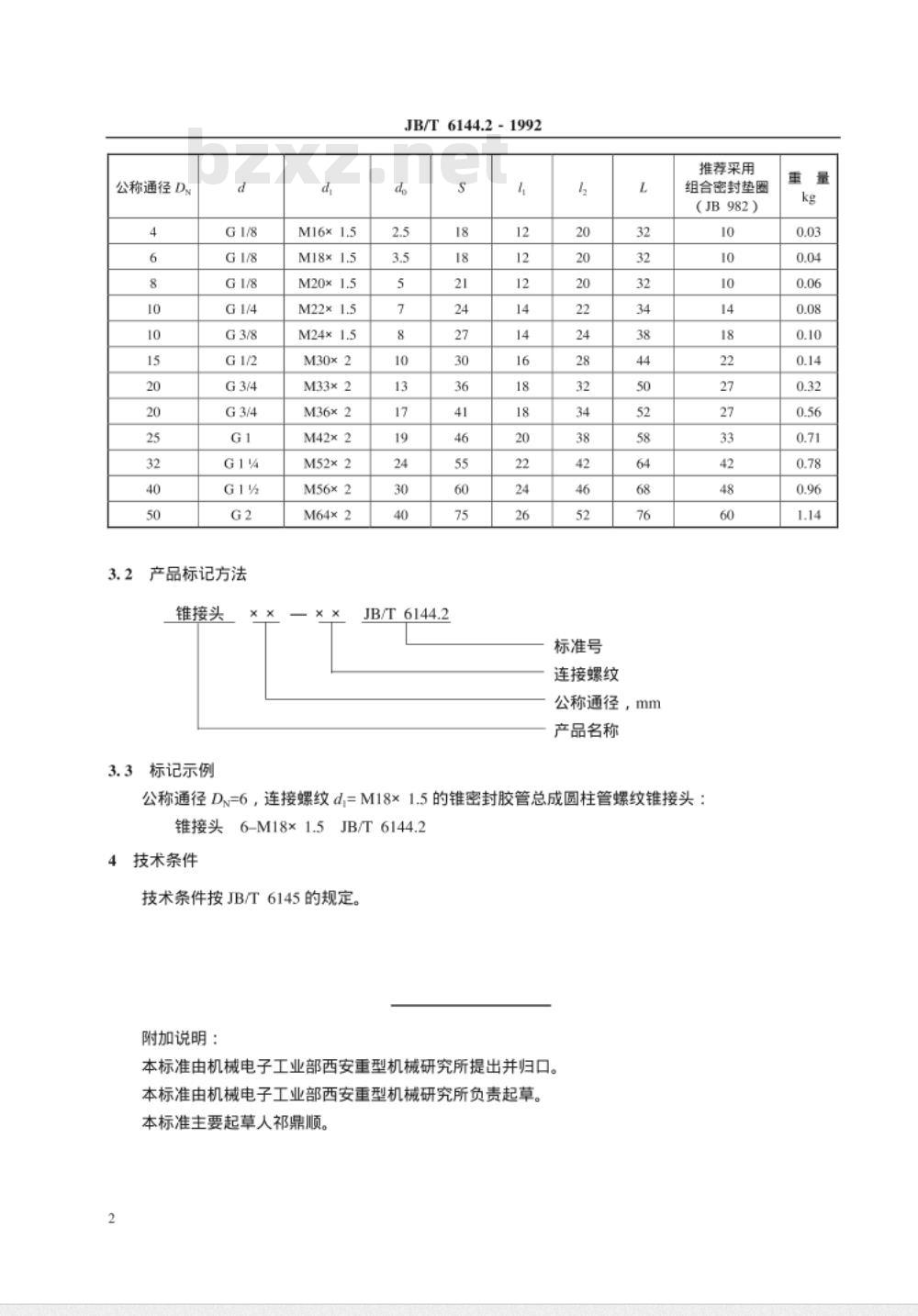

公称通径D%
产品标记方法
锥接头
标记示例
M30×2
M33×2
M42×2
M52×2
M56×2
M64×2
JB/T6144.2-1992下载标准就来标准下载网
JB/T6144.2
标准号
连接螺纹
公称通径，mm
产品名称
推荐采用
组合密封垫圈
(JB982)
公称通径D%=6，连接螺纹d,=M18×1.5的锥密封胶管总成圆柱管螺纹锥接头：锥接头6-M18x1.5
JB/T6144.2
技术条件
技术条件按JB/T6145的规定
附加说明：
本标准由机械电子工业部西安重型机械研究所提出并归口。本标准由机械电子工业部西安重型机械研究所负责起草。本标准主要起草人祁鼎顺。

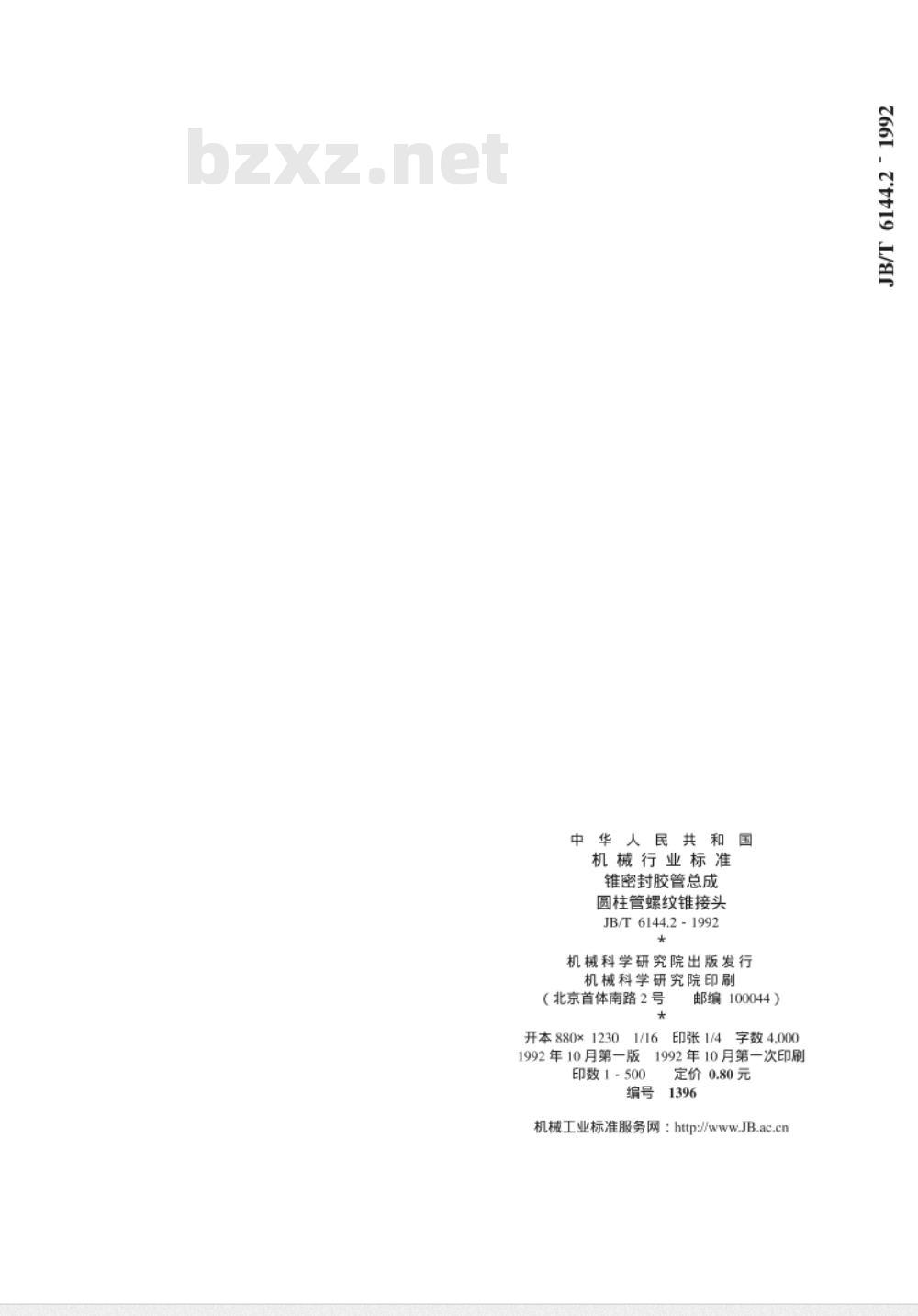

中华人民共和
机械行业标准
锥密封胶管总成
圆柱管螺纹锥接头
JB/T 6144.2 - 1992
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
开本880x1230
邮编100044）
印张1/4
字数4,000
1992年10月第一版
1992年10月第一次印刷
印数1-500
定价0.80元
机械工业标准服务网：http://www.JB.ac.cn69
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
