【机械行业标准(JB)】 锥密封胶管总成 焊接锥接头

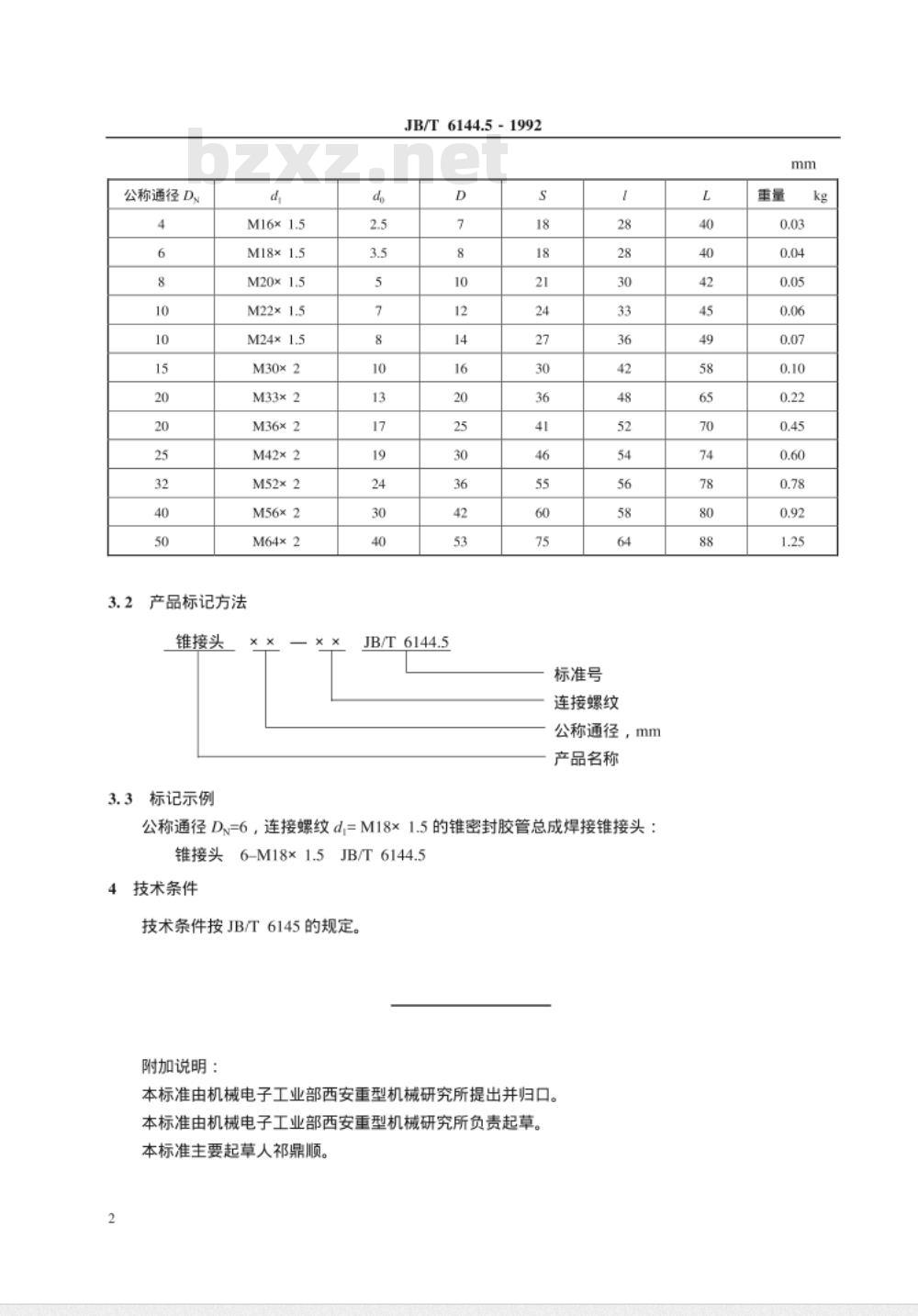

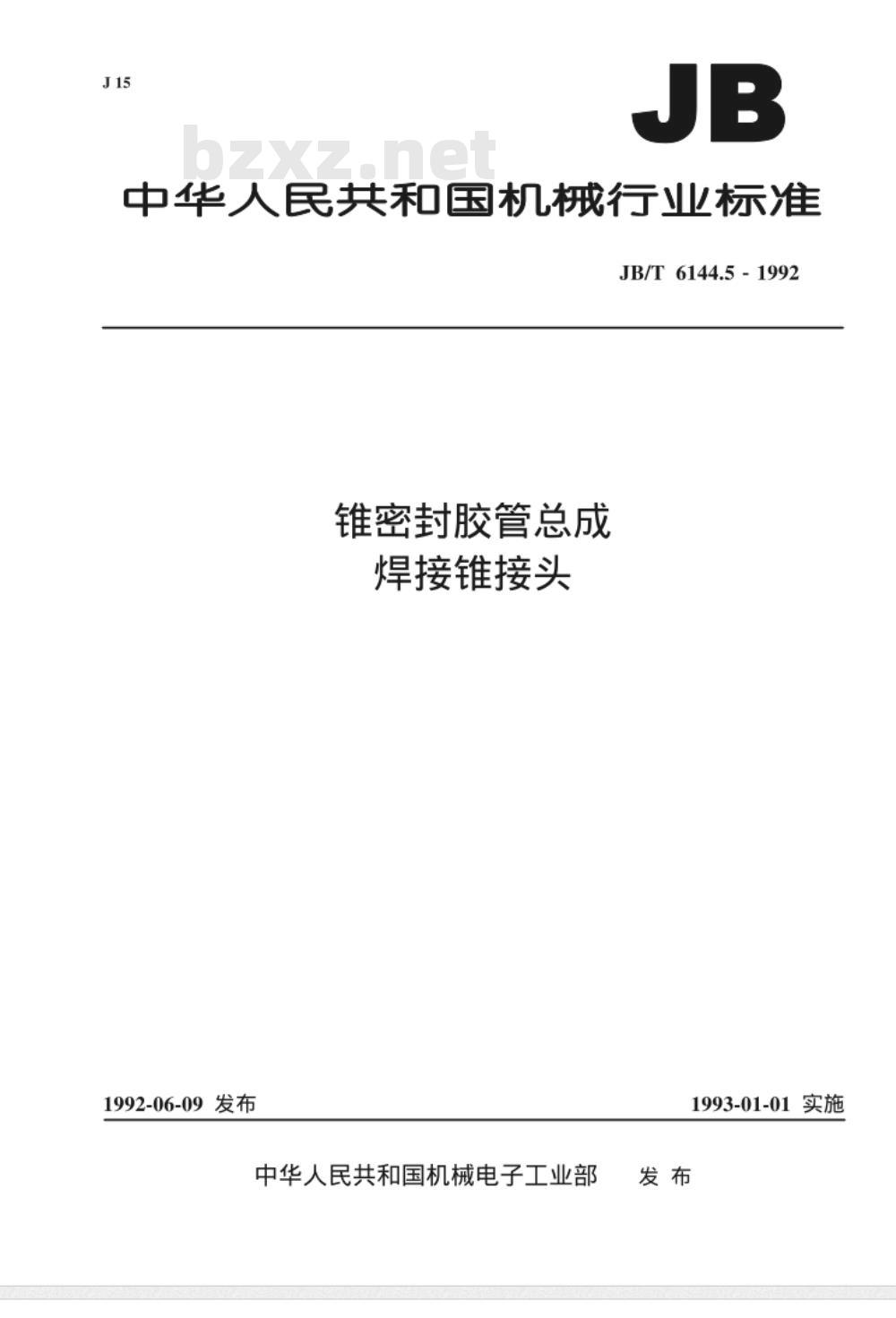

中华人民共和国机械行业标准 JB/T6144.5-1992 锥密封胶管总成 焊接锥接头 1992-06-09发布，中华人民共和国机械电子工业部1993-01-01实施。本标准规定了锥密封胶管总成焊接锥接头的分类，适用于油、水介质的锥密封胶管总成焊接锥接头。该标准与锥密封胶管总成配套使用。 2. 引用标准 GB1047、JB/T6145 3. 产品分类 3.1 管子和管路附件的公称通径：钢丝、棉线编织胶管总成技术条件，锥密封胶管总成焊接锥接头的尺寸参数按图和表的规定。下表给出了不同公称通径和对应的连接螺纹规格： 公称通径D(mm) 6 10 15 20 25 32 40 50 连接螺纹 d (mm) M16×1.5 M18×1.5 M20×1.5 M22×1.5 M24×1.5 M30×2 M33×2 M36×2 M42×2 M52×2 M56×2 M64×2 3.2 产品标记方法 锥接头标记示例如下： 公称通径D = 6，连接螺纹d = M18×1.5的锥密封胶管总成焊接锥接头：锥接头6-M18×1.5 4. 技术条件 本标准技术条件按JB/T6145的规定执行。 附加说明： 本标准由机械电子工业部西安重型机械研究所提出并归口，西安重型机械研究所负责起草。主要起草人祁鼎顺。 5. 出版信息 本标准由机械电子工业部西安重型机械研究所出版，印刷于机械科学研究院，1992年10月第一次印刷。
