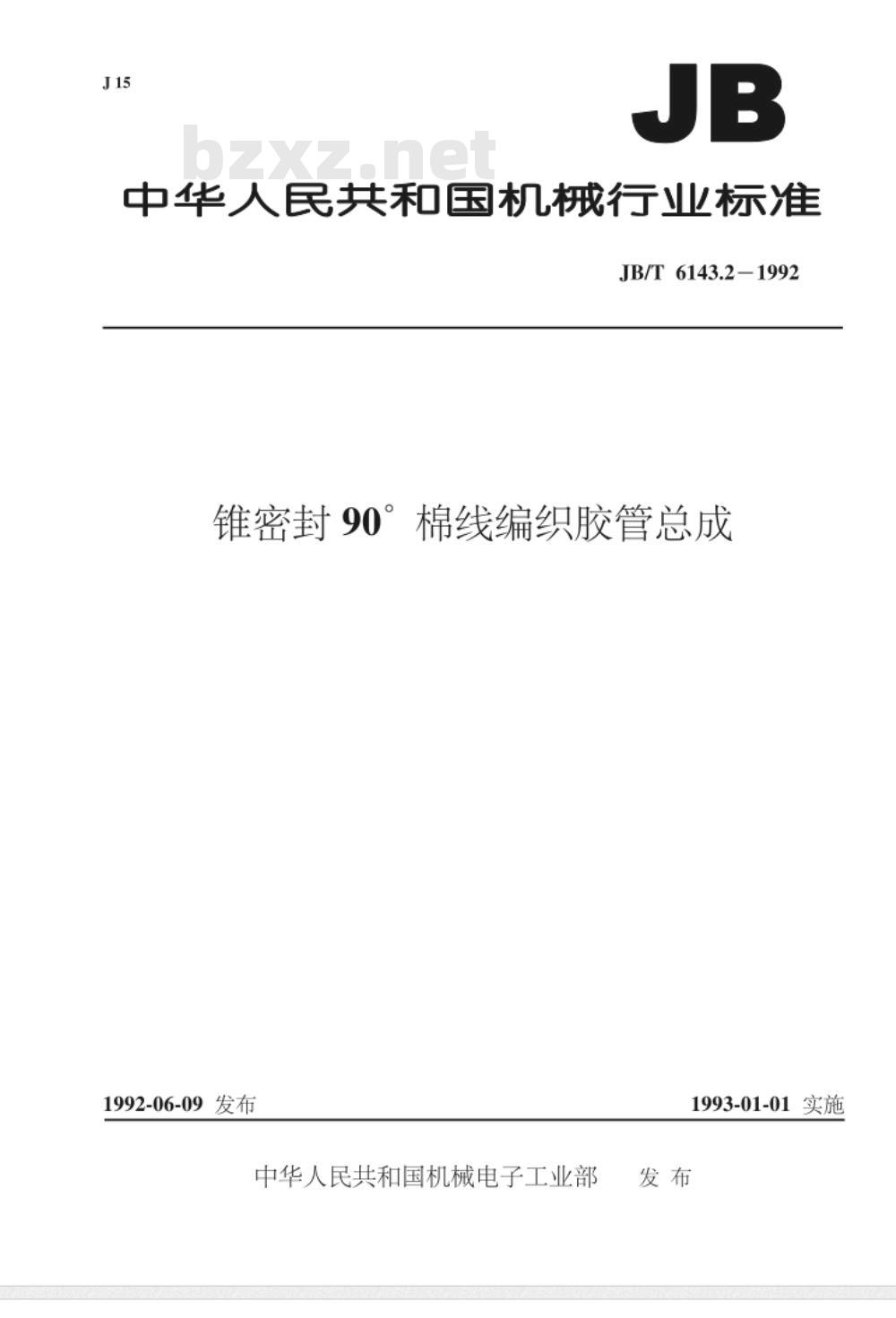

【机械行业标准(JB)】 锥密封90°棉线编织胶管 总成

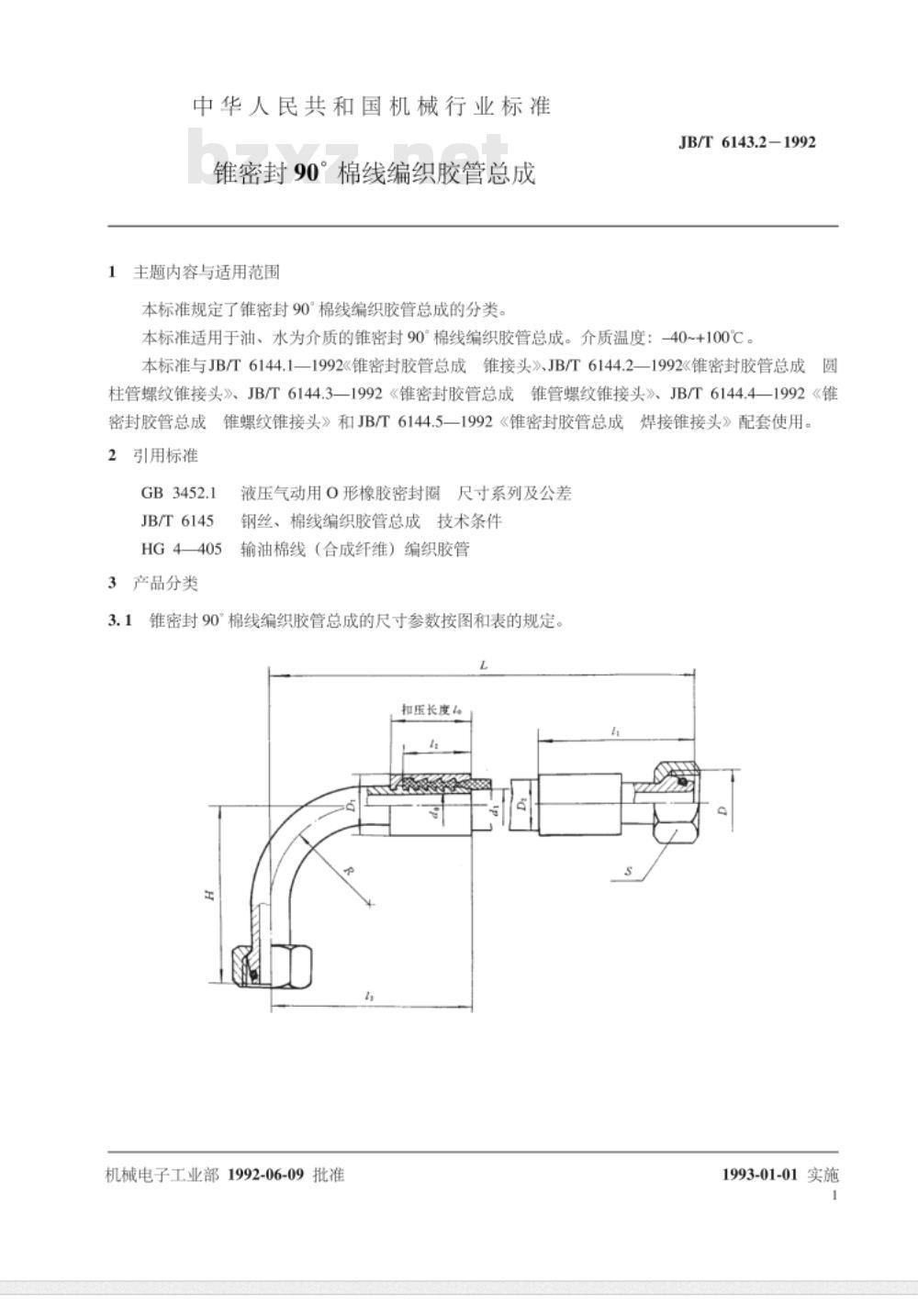

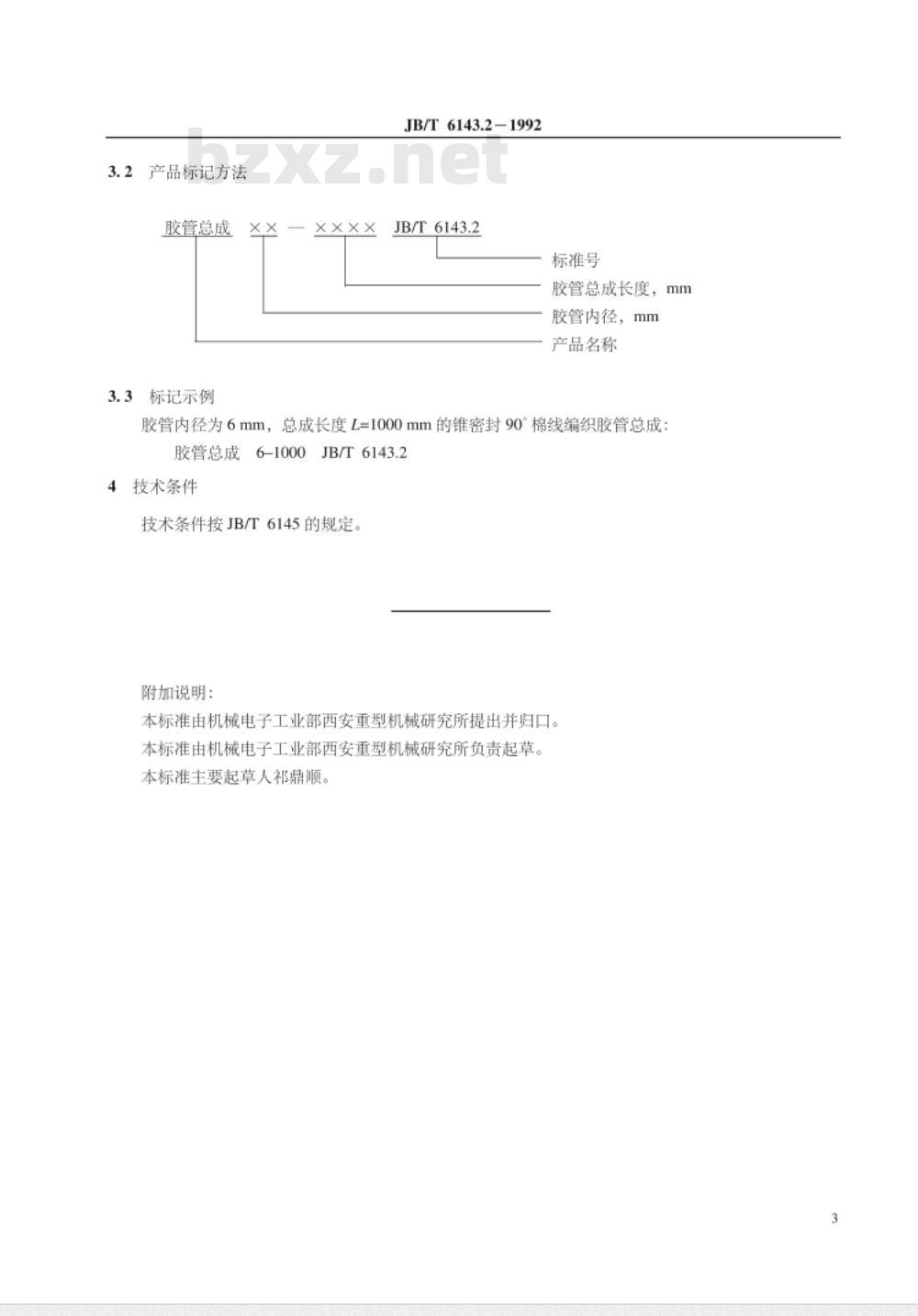

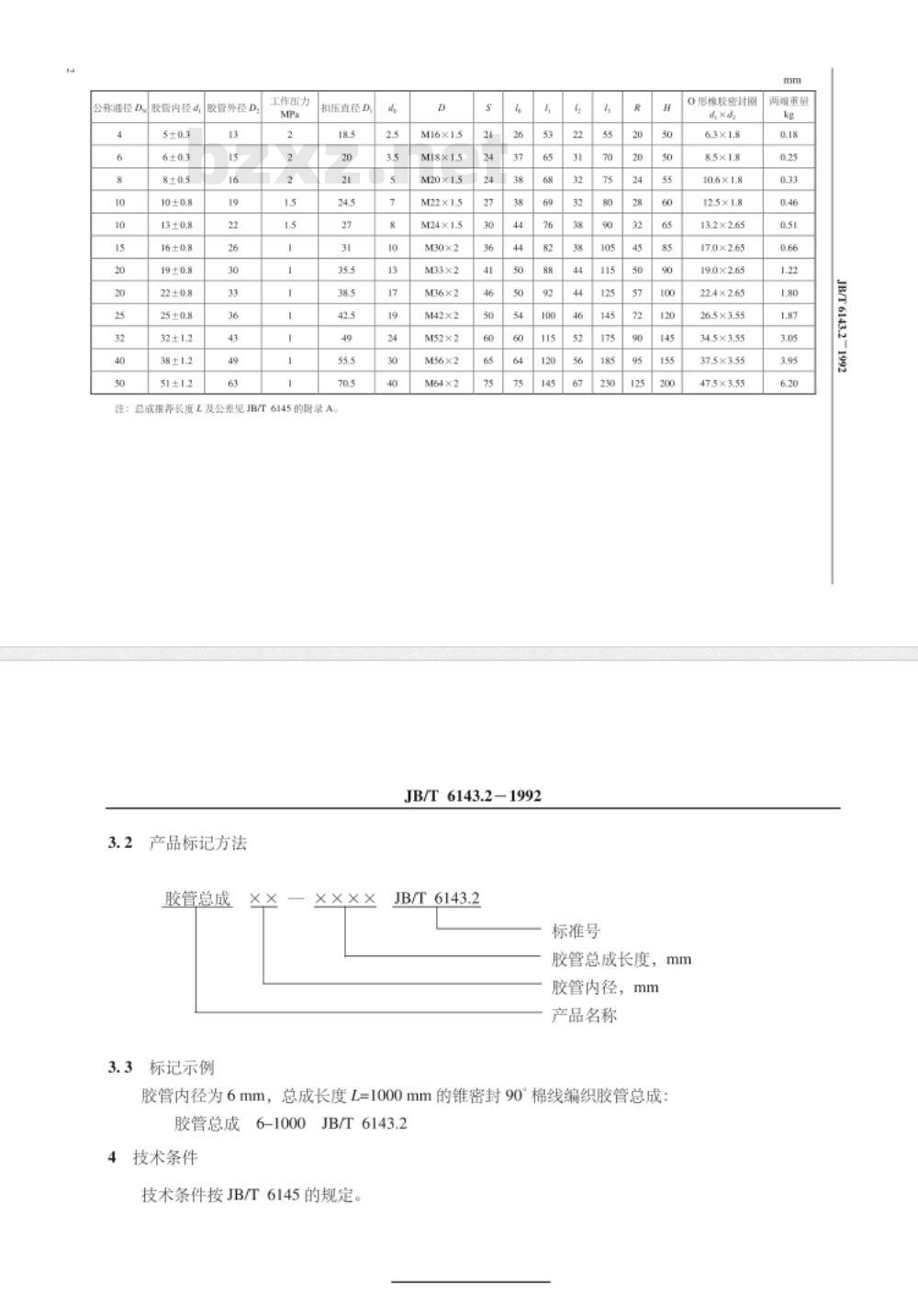

中华人民共和国机械行业标准 JB/T 6143.2-1992 锥密封90°棉线编织胶管总成 1 范围 本标准规定了锥密封90°棉线编织胶管总成的分类。本标准适用于油、水为介质的锥密封90°棉线编织胶管总成，介质温度：-40~+100℃。本标准与以下标准配套使用： - JB/T 6144.1-1992《锥密封胶管总成锥接头》 - JB/T 6144.2-1992《锥密封胶管总成圆柱管螺纹锥接头》 - JB/T 6144.3-1992《锥密封胶管总成锥管螺纹锥接头》 - JB/T 6144.4-1992《锥密封胶管总成锥螺纹锥接头》 - JB/T 6144.5-1992《锥密封胶管总成焊接锥接头》 2 规范性引用文件 - GB 3452.1 - JB/T 6145 - HG4405 3 产品分类 锥密封90°棉线编织胶管总成的尺寸参数按图和表的规定。 3.1 尺寸系列 - 外胶长 - 内径：6, 8, 10, 15, 20, 25, 32, 40, 50 - 通径：5±0.3, 6±0.3, 8±0.5, 10±0.8, 13±0.8, 16±0.8, 19±0.8, 22±0.8, 25±0.8, 32±1.2, 38±1.2, 51±1.2 - 胶管外径：13, 15, 16, 19, 22, 26, 30, 33, 36, 43, 49, 63 - 工作压力（MPa）：2, 2, 2, 1.5, 1.5, 1, 1 - 扣压直径：18.5, 20, 21, 24.5, 27, 31, 35.5, 38.5, 42.5, 49, 55.5, 70.5 注：总成推荐长度L及公差见JB/T 6145的附录A。 3.2 胶管总成 根据不同的尺寸与要求，提供不同规格的锥密封90°棉线编织胶管总成。 3.3 标记示例 - 标准号：JB/T 6143.2-1992 - 胶管总成长度：1000mm - 胶管内径：6mm 4 技术条件 技术条件按JB/T 6145的规定。 附加说明：本标准由机械电子工业部西安重型机械研究所提出并归口，起草人祁鼎顺。 本标准适用于液压、气动等领域的应用，确保胶管总成在高压环境下稳定工作。
