【机械行业标准(JB)】锥密封45°钢丝编织胶管总成

本网站发布时间： 2024-06-15 01:45:49

JB/T6142.4-1992
已作废
　点击下载此标准

基本信息

标准号：
JB/T 6142.4-1992
标准名称：
锥密封45°钢丝编织胶管总成
标准类别：
机械行业标准(JB)
英文名称：
Cone seal 45° wire braided hose assembly
标准状态：
已作废
发布日期：
1992-06-09
实施日期：
1993-01-01
作废日期：
2007-09-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
798.20 KB

标准分类号

中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
被JB/T 6142.4-2007替代
采标情况：
neq ISO 8434:1986E

出版信息

出版社：
机械工业出版社
页数：
3 页
标准价格：
8.0 元

其他信息

归口单位：
西安重型机械研究所
相关标签：
密封钢丝编织胶管总成

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了锥密封45°钢丝编织管总成的分类。 JB/T 6142.4-1992 锥密封45°钢丝编织胶管总成 JB/T6142.4-1992

标准内容

部分标准内容：

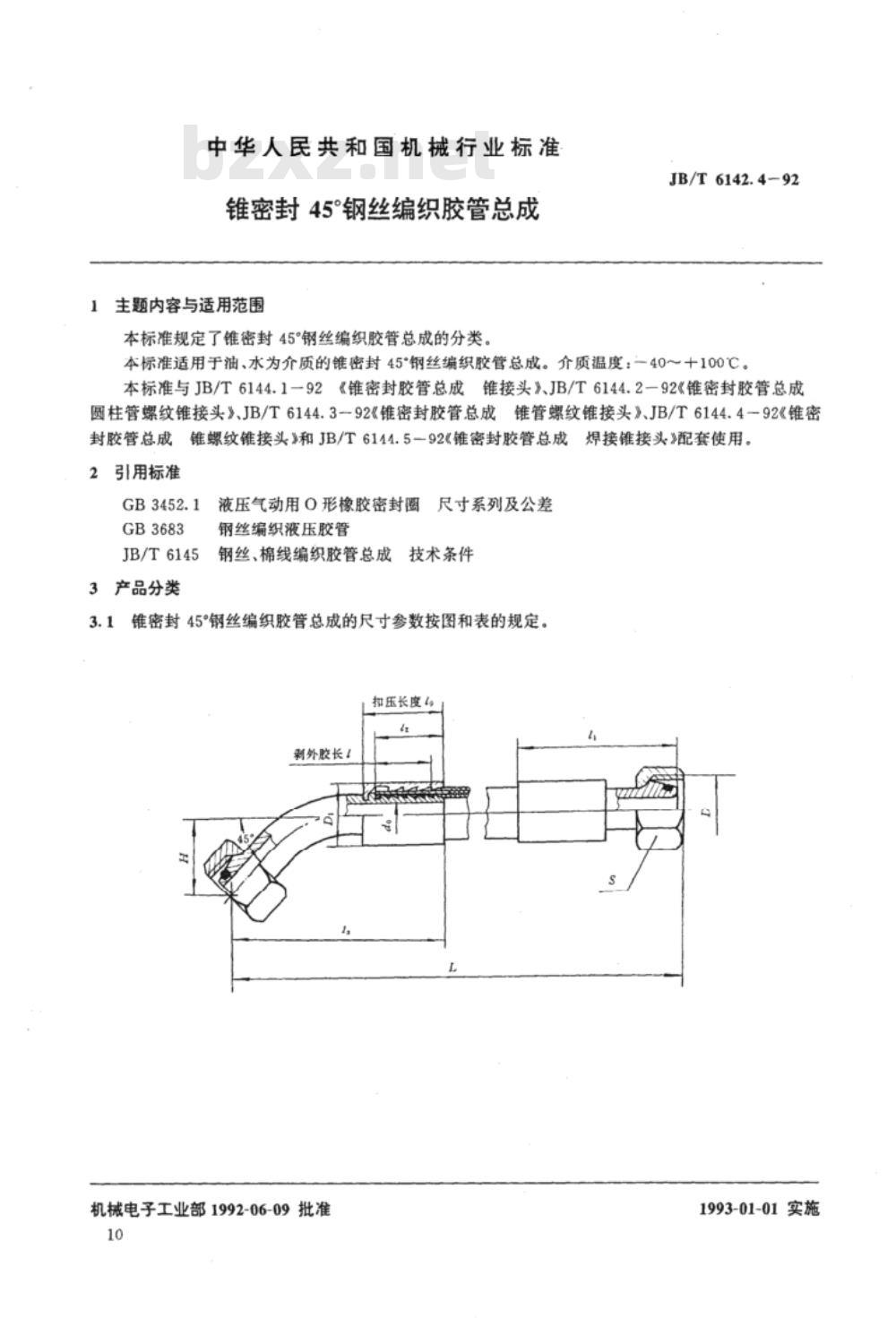

中华人民共和国机械行业标准
锥密封45°钢丝编织胶管总成
1主题内容与适用范围
本标准规定了锥密封45°钢丝编织胶管总成的分类，JB/T6142.4-92
本标准适用于油、水为介质的锥密封45钢丝编织胶管总成。介质温度：一40～十100℃。本标准与JB/T6144.1一92《锥密封胶管总成锥接头》、JB/T6144.2一92《锥密封胶管总成圆柱管螺纹锥接头》、JB/T6144.3一92&锥密封胶管总成锥管螺纹锥接头》、JB/T6144.4一92《锥密封胶管总成锥螺纹锥接头》和JB/T6144.5一92《锥密封胶管总成焊接锥接头》配套使用。2
引用标准
GB3683
JB/T6145
3产品分类
液压气动用O形橡胶密封图尺寸系列及公差钢丝编织液压胶管

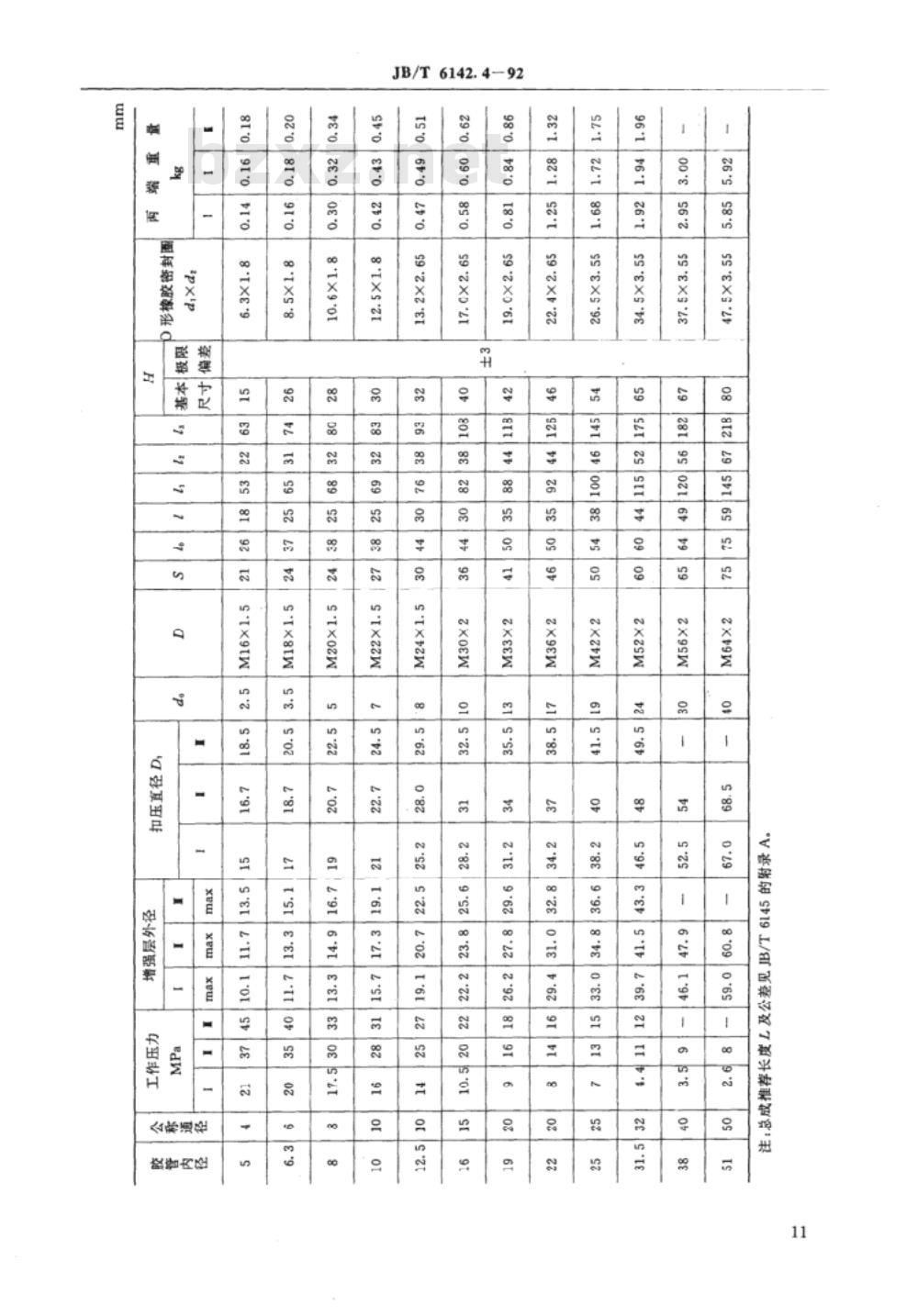

钢丝、棉线编织胶管总成技术条件3.1锥密封45°钢丝编织胶管总成的尺寸参数按图和表的规定。扣压长度4。
剥外胶长！
机械电子工业部1992-06-09批准10
1993-01-01实施
JB/T6142.4-92
810910
公称通径
胶管内径
产品标记方法
胶管总成
JB/T6142.4-92
××××
JB/T6142.4
标准号
胶管总成长度，mm
增强层数代号(见表）www.bzxz.net
胶管内径，mm
产品名称

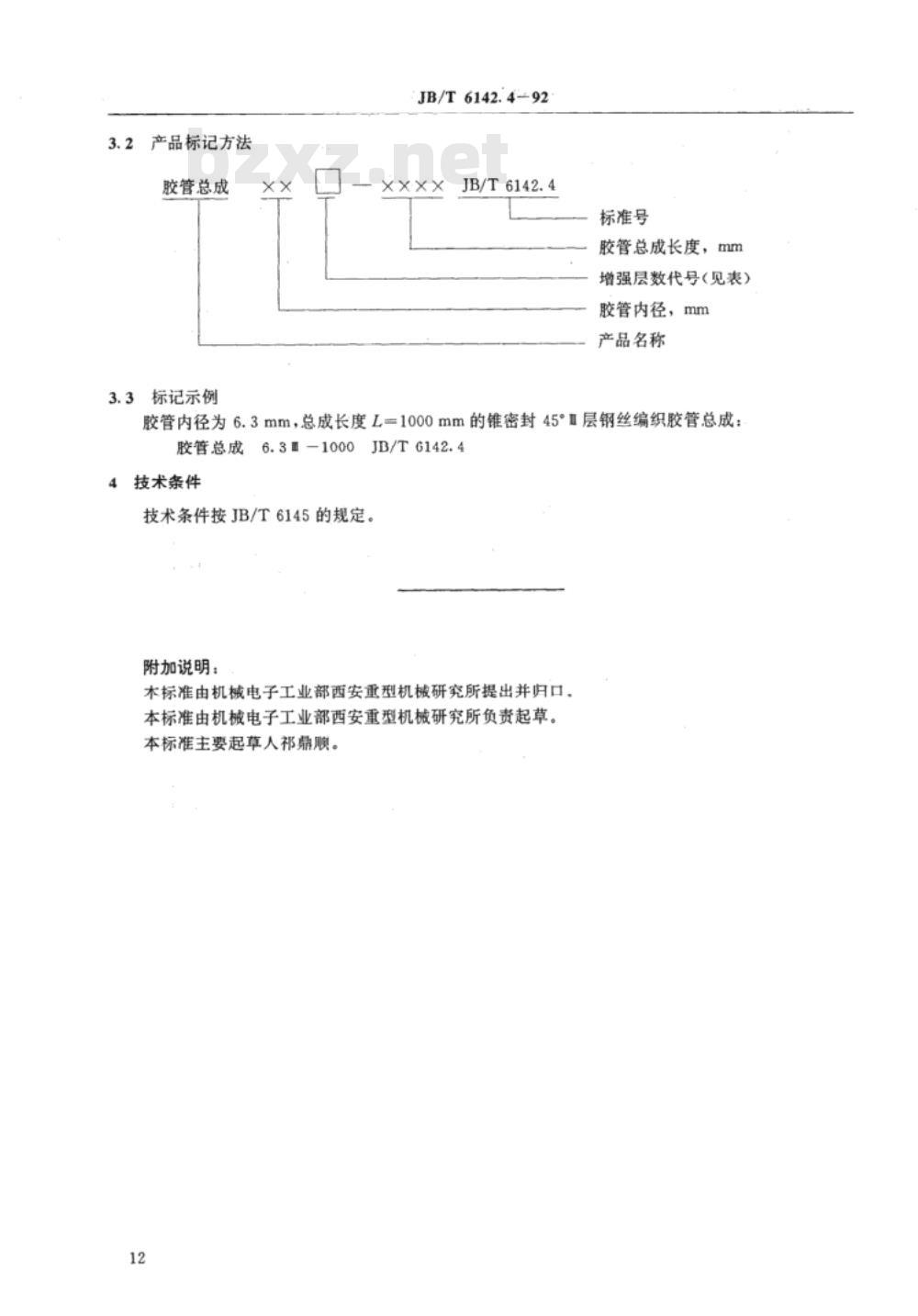

3.3标记示例
胶管内径为6.3mm，总成长度L=1000mm的锥密封45°l层钢丝编织胶管总成：6.3-1000
胶管总成
JB/T6142.4
技术条件
技术条件按JB/T6145的规定。
附加说明：
本标准由机械电子工业部西安重型机械研究所提出并归口，本标准由机械电子工业部西安重型机械研究所负责起草。本标准主要起草人祁鼎顺。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
