【机械行业标准(JB)】 YBDC系列隔爆型电容起动单相异步电动机 技术条件( 机座号71～1007)

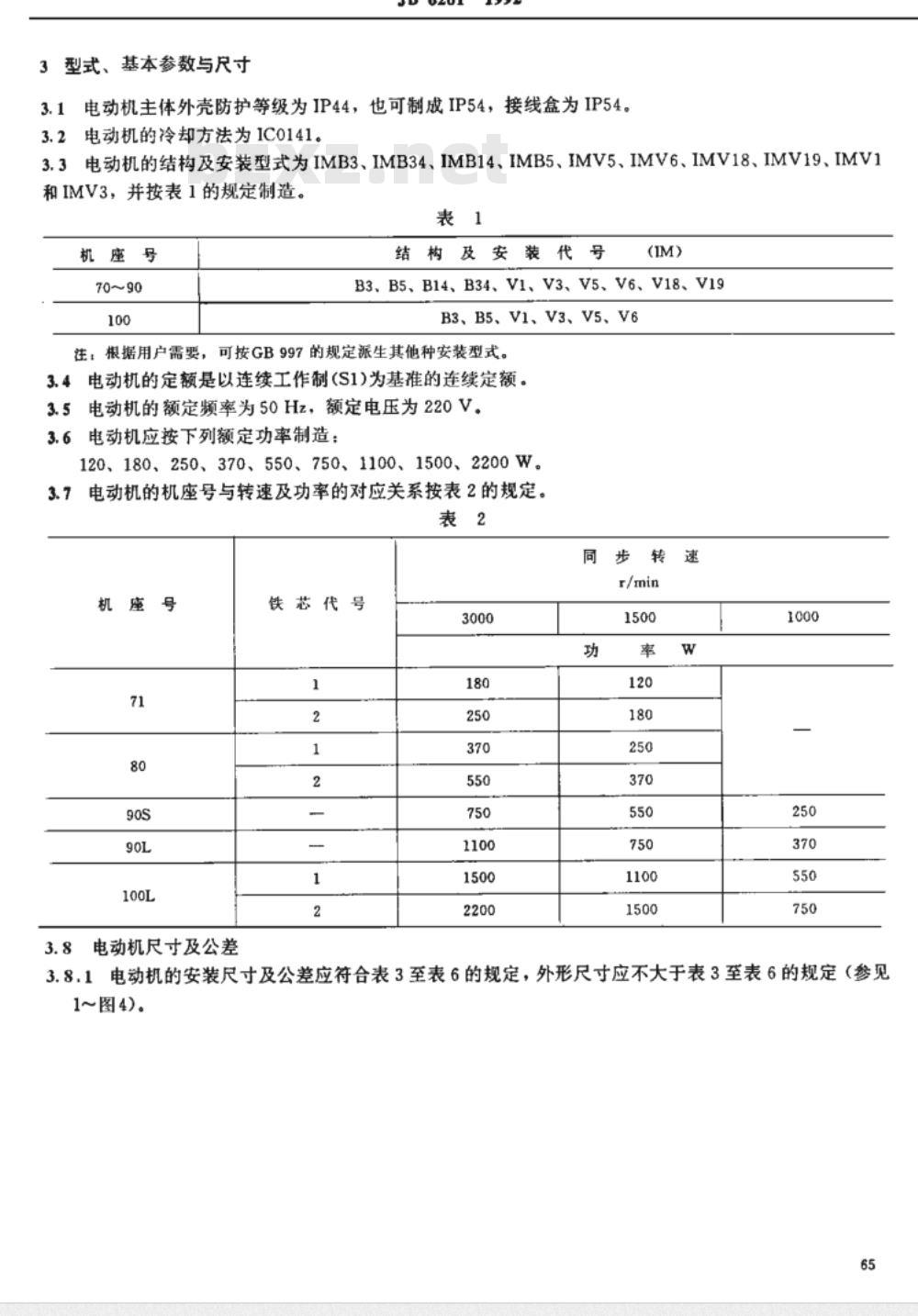

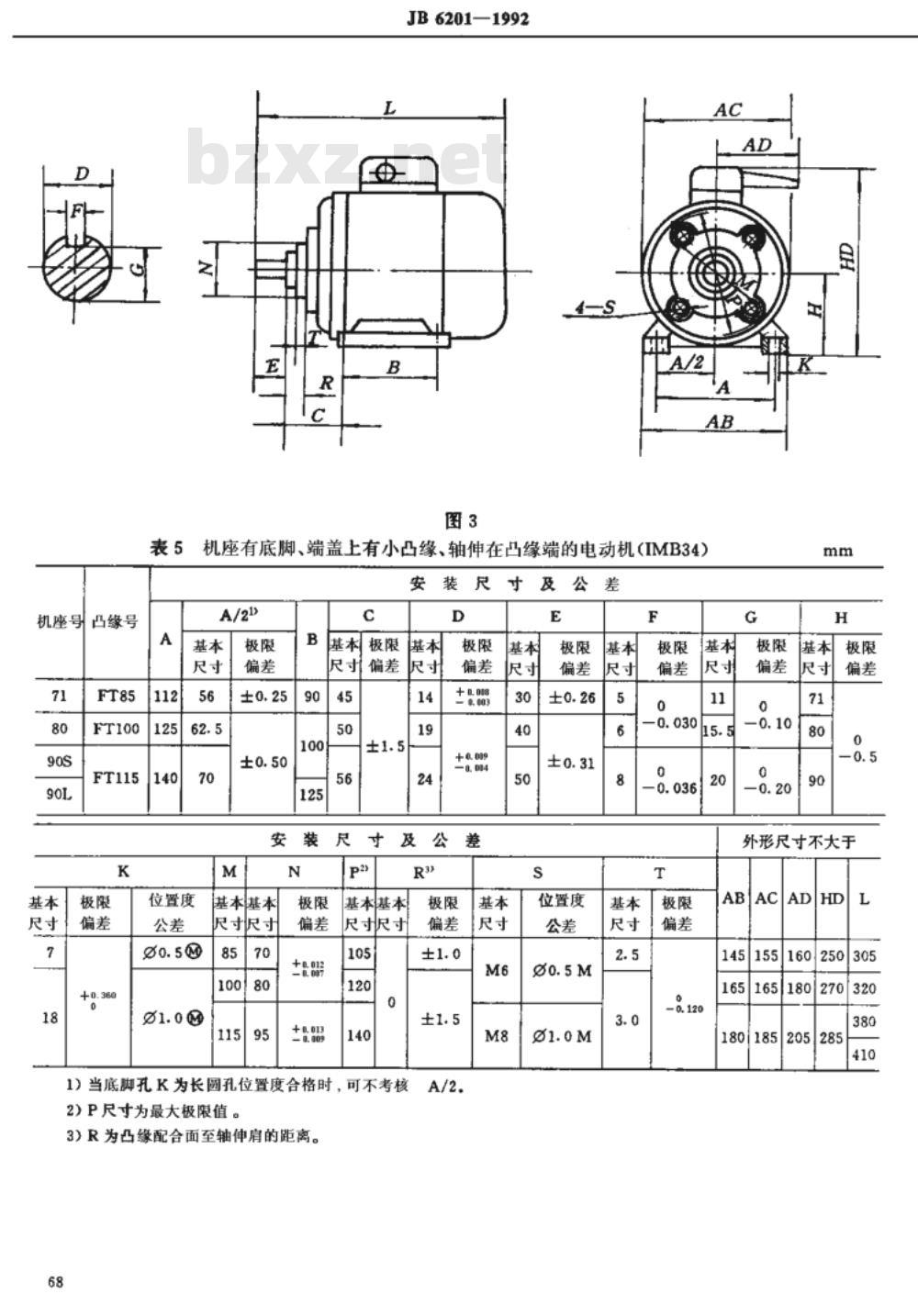

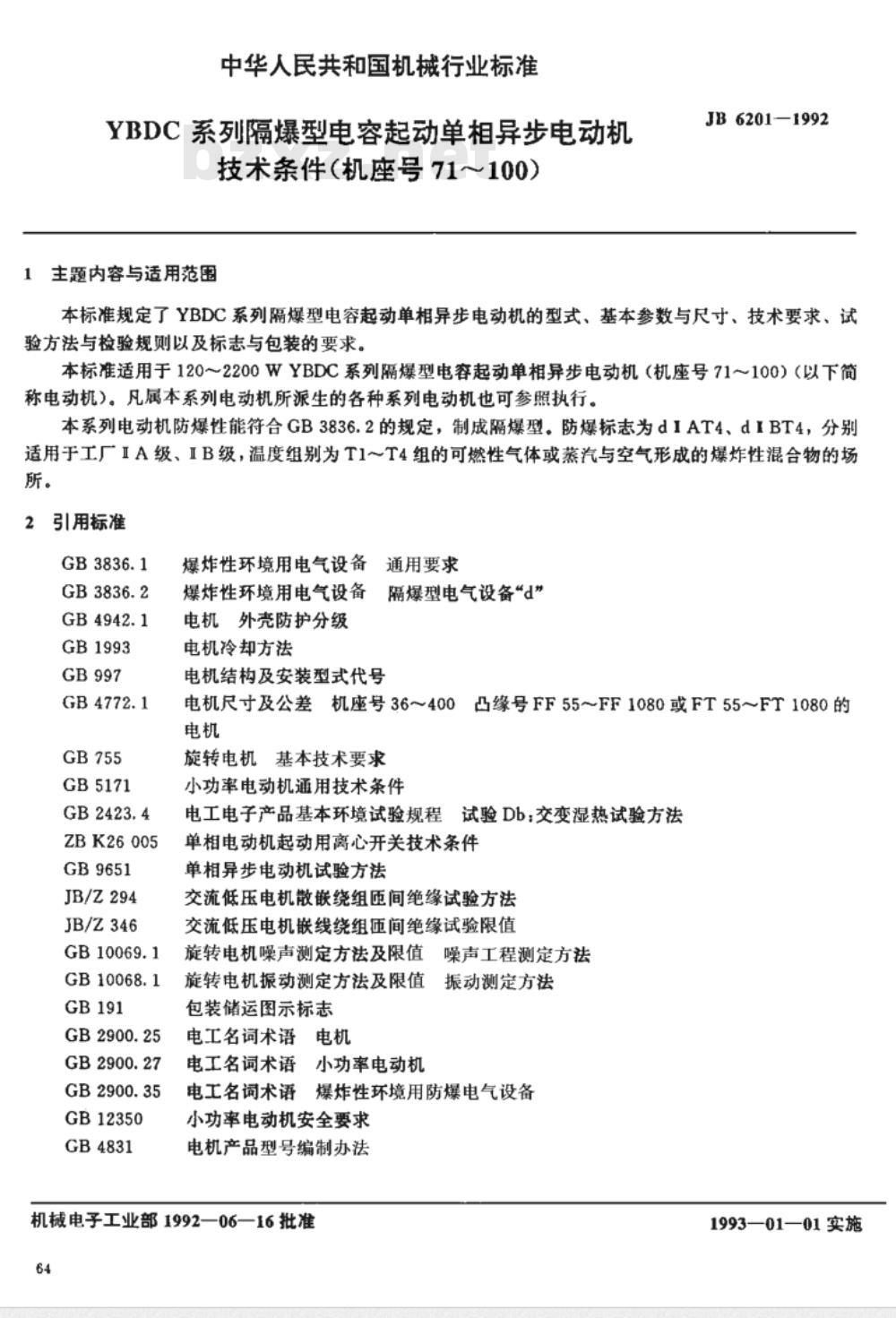

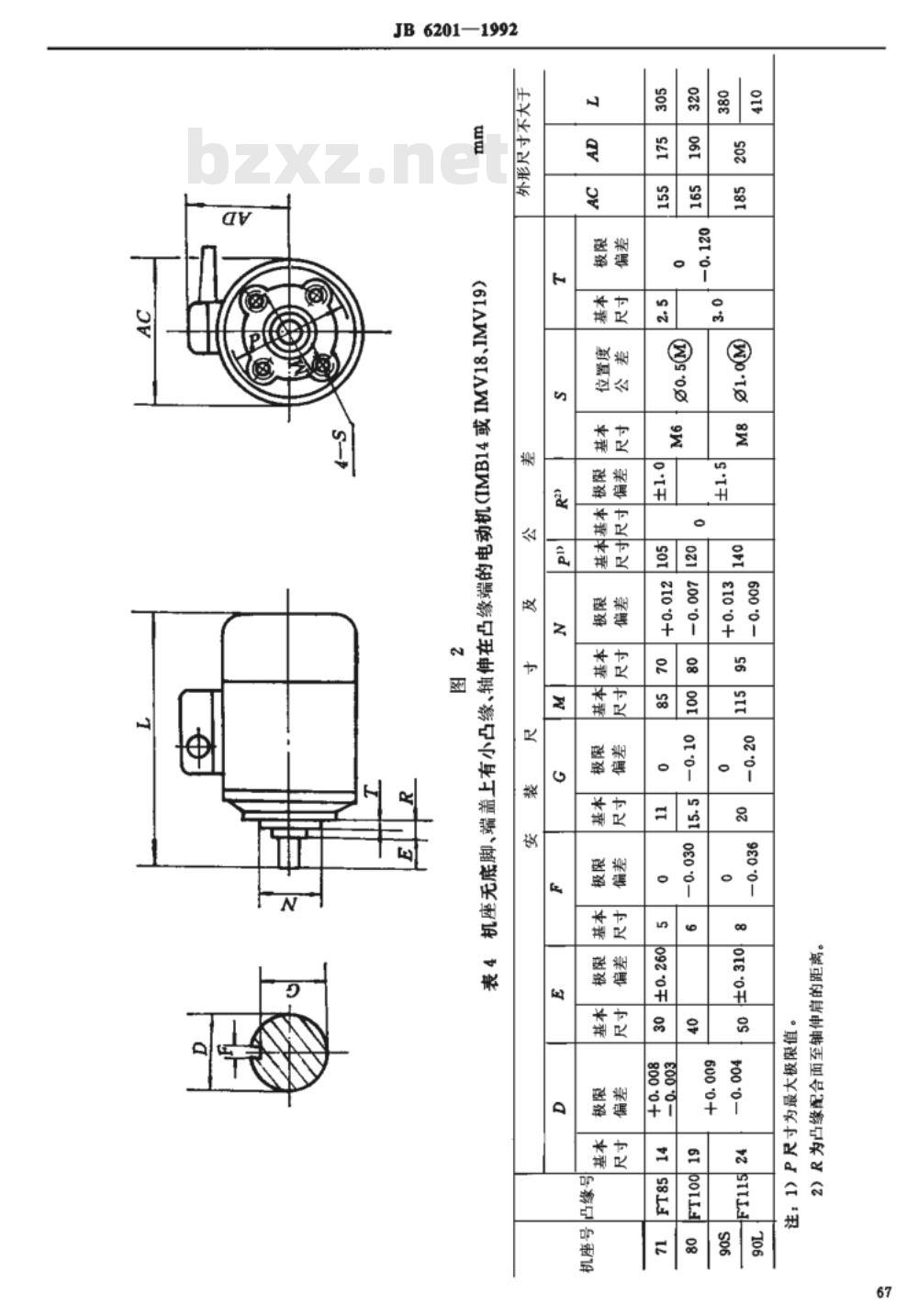

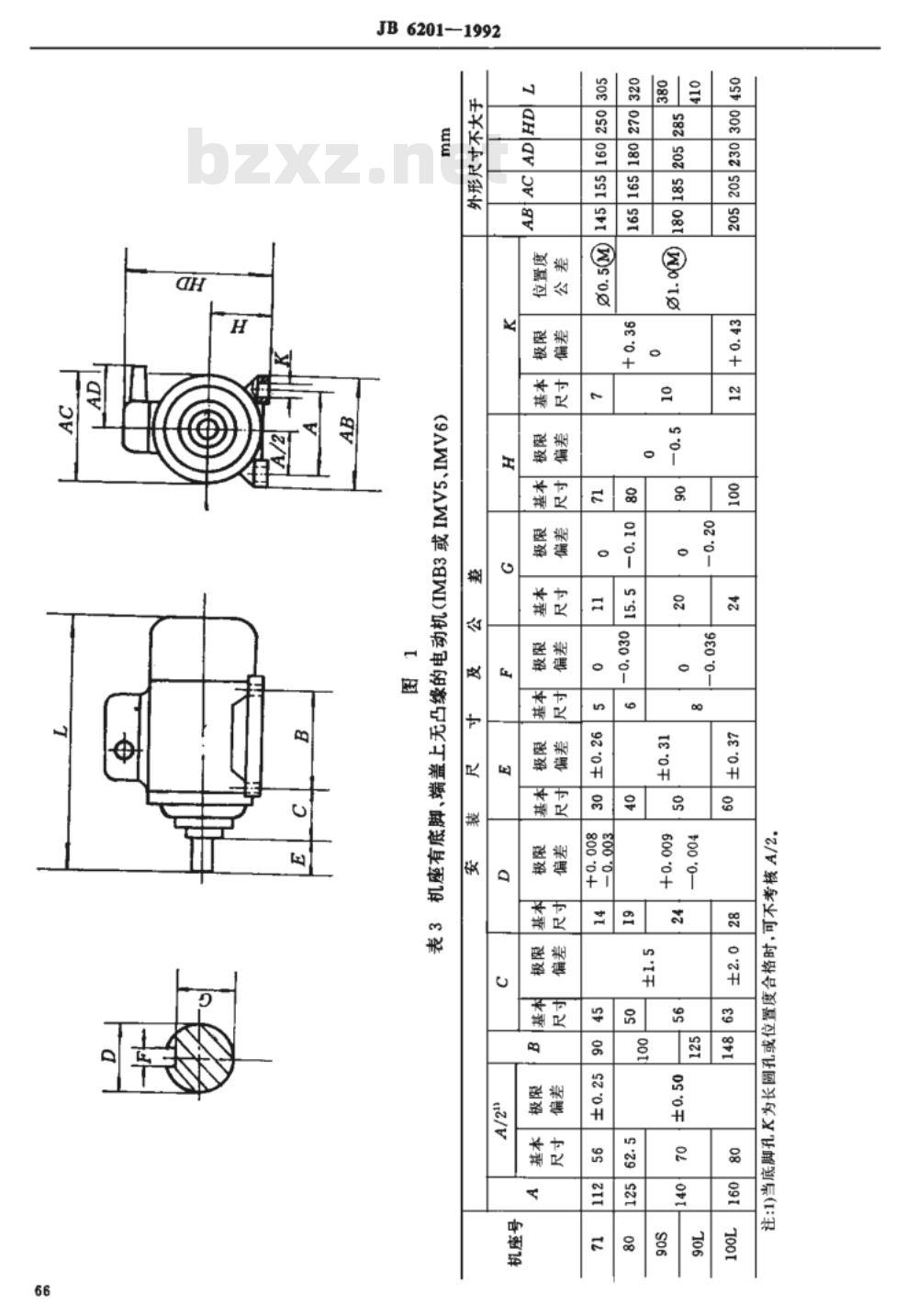

中华人民共和国机械行业标准YBDC系列隔爆型电容起动单相异步电动机技术条件（机座号71～100） 1 主题内容与适用范围 本标准规定了YBDC系列隔爆型电容起动单相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。本标准适用于120~2200W YBDC系列隔爆型电容起动单相异步电动机（机座号71～100）（以下简称电动机）。凡属本系列电动机所派生的各种系列电动机也可参照执行。本系列电动机防爆性能符合GB3836.2的规定，制成隔爆型。防爆标志为dIAT4、dIBT4，分别适用于工厂IA级、IB级，温度组别为T1～T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所。 2 引用标准 GB3836.1 爆炸性环境用电气设备通用要求 GB3836.2 爆炸性环境用电气设备隔爆型电气设备 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772.1 电机尺寸及公差 GB755 旋转电机基本技术要求 GB5171 小功率电动机通用技术条件 GB2423.4 电工电子产品基本环境试验规程试验 GB9651 单相电动机起动用离心开关技术条件 GB10069.1 旋转电机噪声测定方法及限值 GB10068.1 旋转电机振动测定方法及限值 GB2900.25 电工名词术语电机 GB2900.27 电工名词术语小功率电动机 GB2900.35 电工名词术语爆炸性环境用防爆电气设备 GB12350 电机产品型号编制办法 GB4831 旋转电机振动测定方法及限值 3 型式、基本参数与尺寸 3.1 电动机主体外壳防护等级为IP44，也可制成IP54，接线盒为IP54。 3.2 电动机的冷却方法为IC0141。 3.3 电动机的结构及安装型式为IMB3、IMB34、IMB14、IMB5、IMV5、IMV6、IMV18、IMV19、IMV1和IMV3，并按表1的规定制造。 表1 机座号与安装型式对应关系： 机座号 70~90：安装型式为B3、B5、B14、B34、V1、V3、V6、V18、V19，100L：安装型式为B3、B5、V1、V3、V5、V6。 3.4 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为220V。 3.6 电动机应按下列额定功率制造：120、180、250、370、550、750、1100、1500、2200W。电动机的机座号与转速及功率的对应关系按表2的规定。 表2 同步转速及功率对应关系： 机座号与转速、功率的关系包括：机座号71、80、90S、90L、100L等对应不同的功率值。 3.7 电动机尺寸及公差： 电动机的安装尺寸及公差应符合表3至表6的规定，外形尺寸应不大于表3至表6的规定（参见图1~图4）。
