【机械行业标准(JB)】 氢冷电机 密封性检验方法及评定

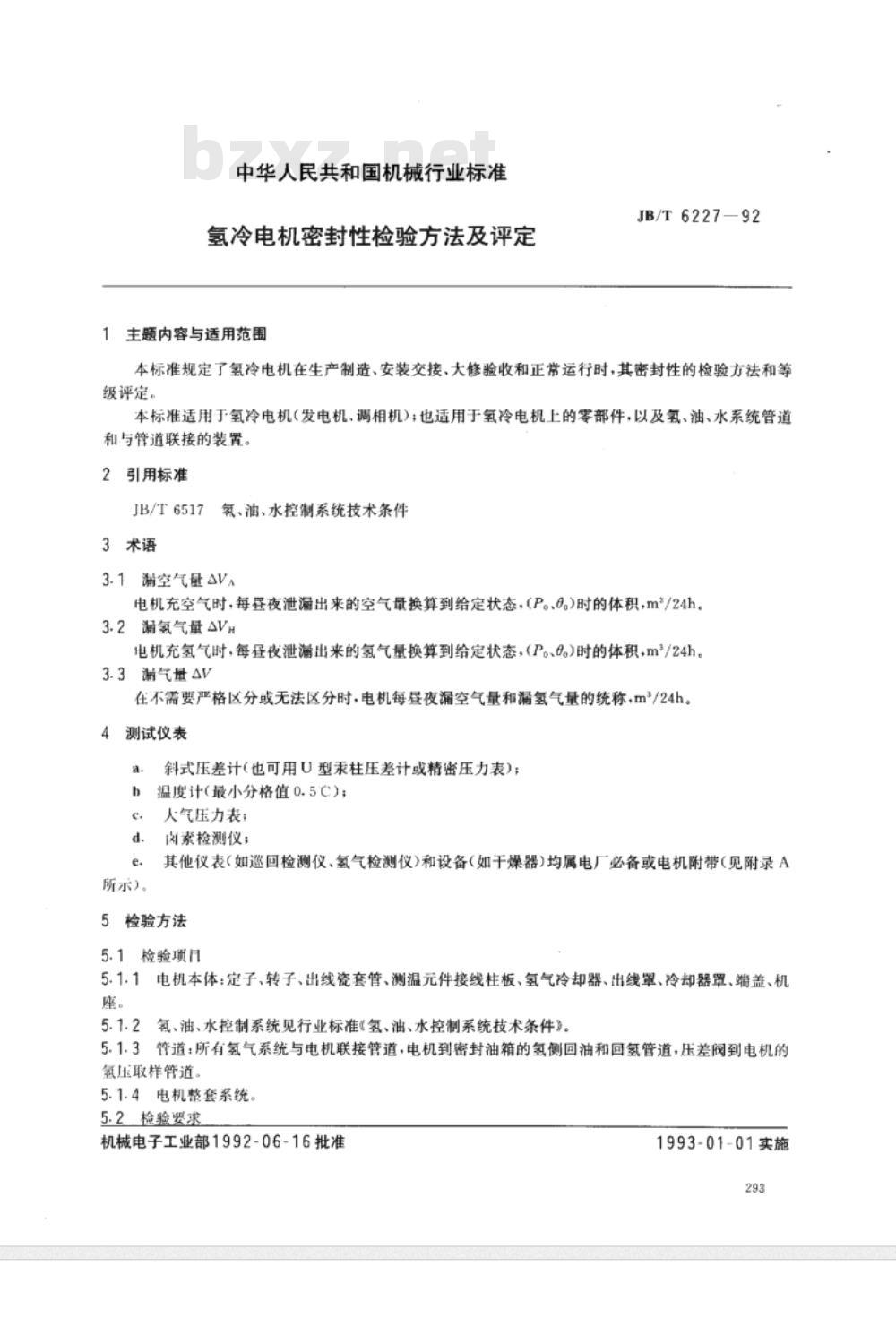

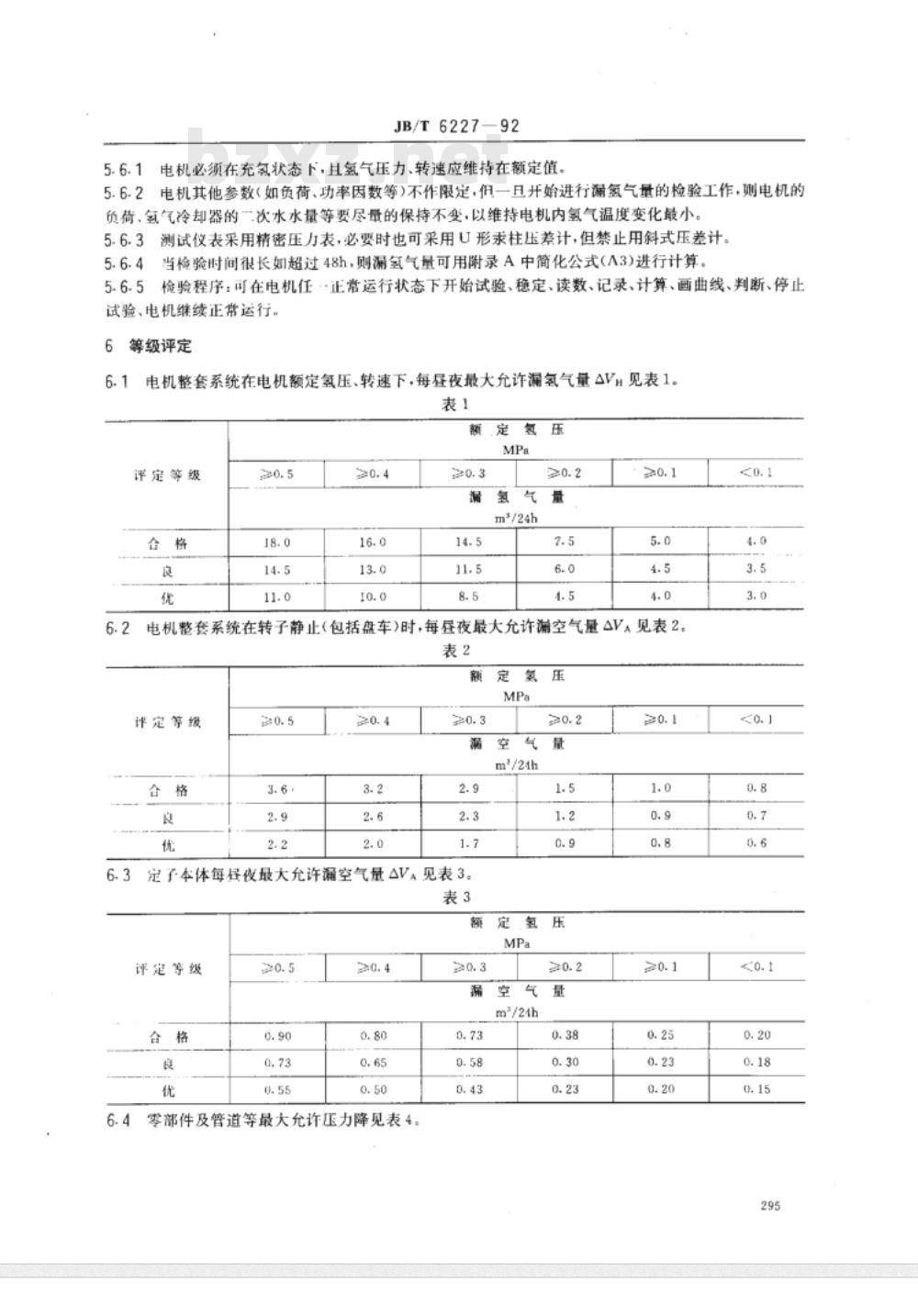

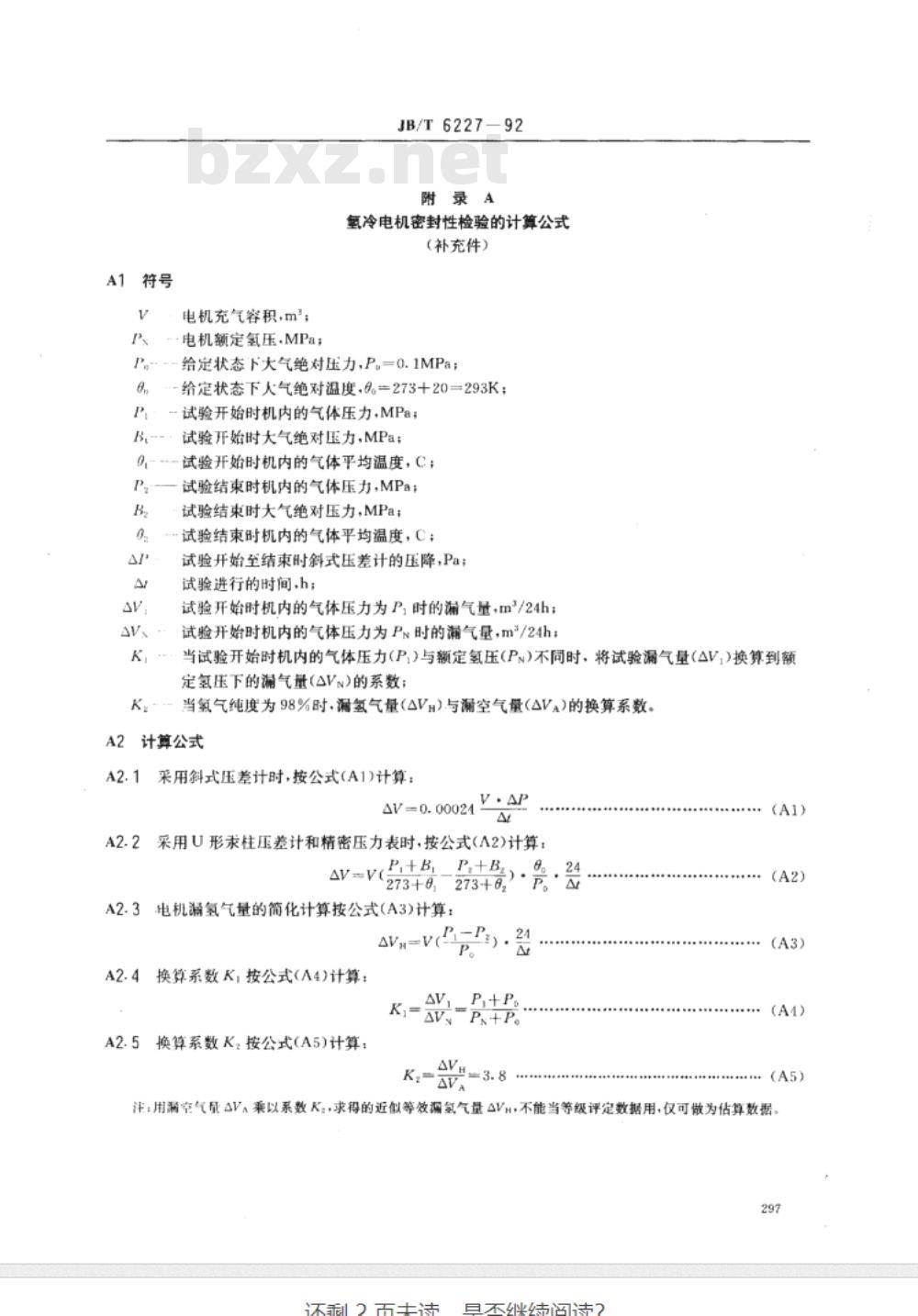

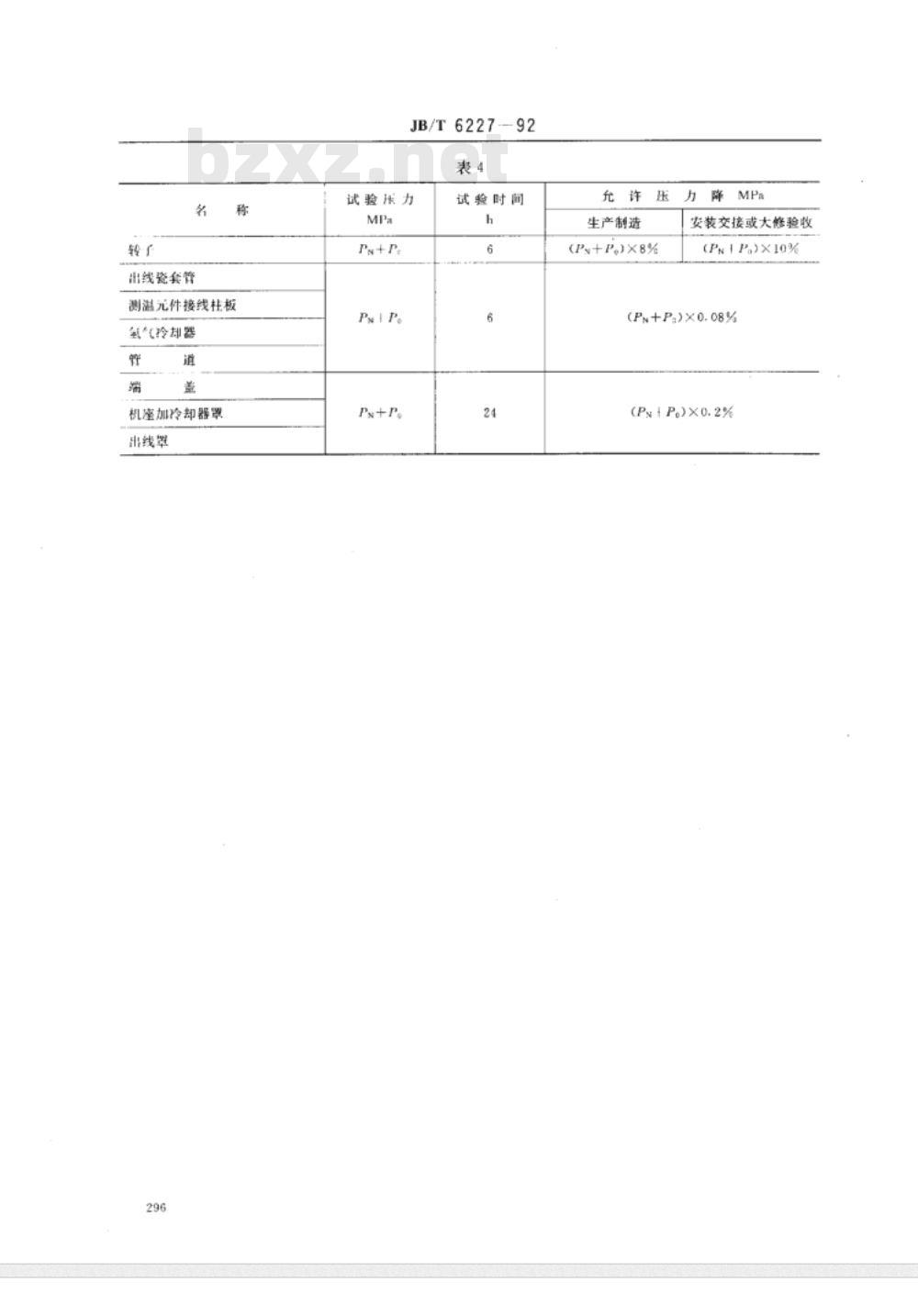

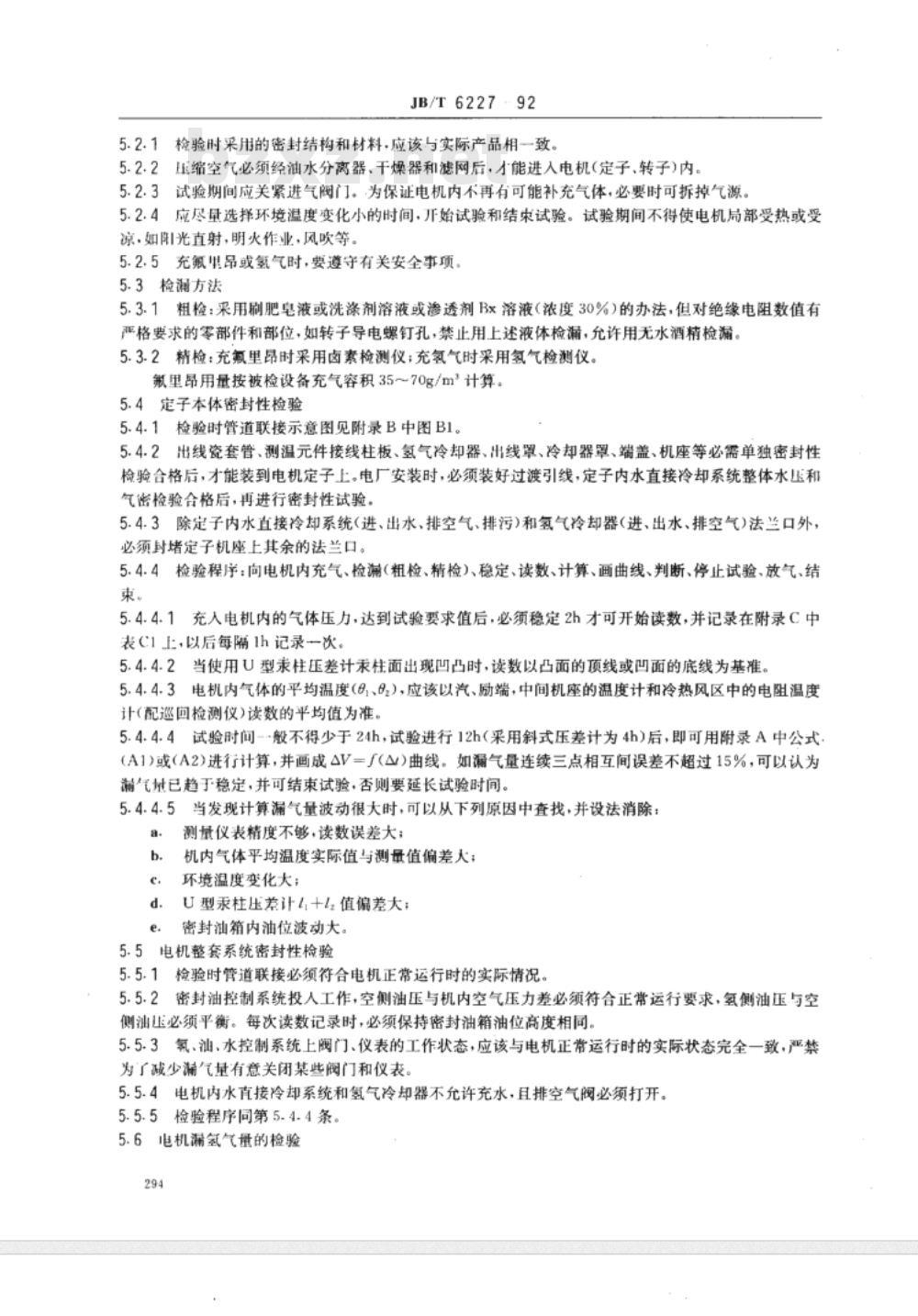

中华人民共和国机械行业标准 氢冷电机密封性检验方法及评定 JB/T6227—92 本标准规定了氢冷电机在生产制造、安装交接、大修验收和正常运行时，其密封性的检验方法和等级评定。适用于氢冷电机（发电机、调相机）；也适用于氢冷电机上的零部件，以及氢、油、水系统管道和与管道联接的装置。 2 引用标准 JB/T6517 氧、油、水控制系统技术条件 3 术语 3.1 漏空气量 △VA：电机充空气时，每昼夜泄漏出来的空气量换算到给定状态（P、6）时的体积，m³/24h。 3.2 漏氢气量 △V：电机充氢气时，每昼夜泄漏出来的氢气量换算到给定状态（P、§）时的体积，m³/24h。 3.3 谷气量 △V：在不需要严格区分或无法区分时，电机每昼夜漏空气量和漏氢气量的统称，m³/24h。 4 测试仪表 4.1 斜式压差计（也可用U型汞柱压差计或精密压力表）；温度计（最小分格值0.5℃）；人气压力表； 4.2 闵素检测仪； 4.3 其他仪表（如巡回检测仪、氢气检测仪）和设备（如干燥器）均属电厂必备或电机附带（见附录A所示）。 5 检验方法 5.1 检验项目 5.1.1 电机本体：定子、转子、出线瓷套管、测温元件接线柱板、氢气冷却器、出线罩、冷却器罩、端盖、机座。 5.1.2 氢、油、水控制系统见行业标准《氢、油、水控制系统技术条件》。 5.1.3 管道：所有氢气系统与电机联接管道，电机到密封油箱的氢侧回油和回氢管道，压差阅到电机的氧压取样管道。 5.1.4 电机整套系统。 5.2 检验要求 5.2.1 检验时采用的密封结构和材料，应与实际产品相一致。 5.2.2 压缩空气必须经油水分离器、干燥器和滤网后，才能进入电机（定子、转子）内。 5.2.3 试验期间应关紧进气阀门，必要时可拆掉气源。 5.2.4 应尽量选择环境温度变化小的时间开始试验，避免局部受热或受凉。 5.2.5 充氟里品或氢气时，要遵守安全事项。 5.3 检验方法 5.3.1 粗检：采用刷肥皂液或洗涤剂溶液或渗透剂Bx溶液（浓度30%）的方法，但对绝缘电阻要求严格的零部件和部位如转子导电螺钉孔禁止用上述液体检漏，允许用无水酒精检漏。 5.3.2 精检：充氨里昂时采用卤素检测仪；充氢气时采用氢气检测仪。 5.4 定子本体密封性检验 5.4.1 检验时管道联接示意图见附录B中图B1。 5.4.2 出线瓷套管、测温元件接线柱板、氢气冷却器、出线罩、冷却器罩、端盖、机座等部件需单独密封性检验合格后，才能装到电机定子上。 5.4.3 除定子内水直接冷却系统外，其他法兰口必须封堵。 5.4.4 检验程序：向电机内充气、检漏、稳定、读数、计算、画曲线、判断、停止试验、放气。 5.5 电机整套系统密封性检验 5.5.1 检验时管道联接必须符合电机正常运行时的实际情况。 5.5.2 密封油控制系统投入工作，空侧油压与机内空气压力差必须符合正常运行要求，氢侧油压与空侧油压必须平衡。 5.5.3 氧气、水控制系统上阀门、仪表的工作状态应与电机正常运行时的实际状态完全一致，严禁人为关闭阀门和仪表。
