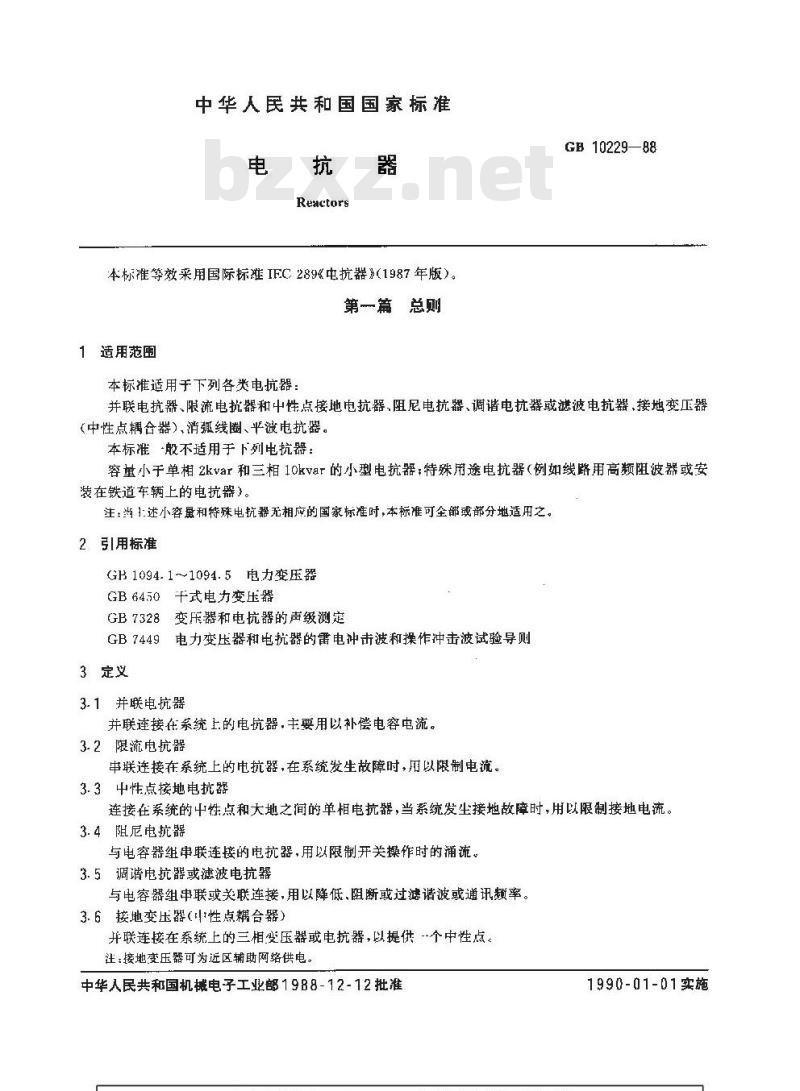

中华人民共和国国家标准
Reactors
本标准等效采用国际标准IFC289《电抗器》（1987年版）。第一篇总则
1适用范围
本标准适用于下列各类电抗器：GB 10229—88
并联电抗器、限流电抗器和中性点接地电抗器、阻尼电抗器、调谐电抗器或滤波电抗器、接地变压器（中性点耦合器），消线圈、平波电抗器。本标准般不适用于下列电抗器：容量小于单相2kvar和三相1okvar的小型电抗器：特殊用途电抗器（例如线路用高频阻波器或安装在铁造车辆上的电抗器。
注：当述小容最和待殊电抗器无相应的国家标准时，本标准可全部或部分地适用之。2引用标准
GB1094.1~1094.5电力变压器
GB 6450干式电力变压器
GB7328变压器和电抗器的声级测定GB 7449电力变压器和电抗器的雷电冲击波和操作冲击波试验导则3定义
3.1并联电抗器
并联连接在系统上的电抗器，主要用以补偿电容电流。3.2限流电抗器
串联连接在系统上的电抗器，在系统发生故障时，用以限制电流。3.3中性点接地电抗器
连接在系统的中性点和大地之间的单相电抗器，当系统发尘接地故障时，用以限制接地电流。3.4阻尼电抗器
与电容器组串联连接的电抗器，用以限制开关操作时的痛流。3.5调谐电抗器或滤波电抗器
与电容器组申联或关联连接，用以降低、阻断或过滤谐波或通讯频率。3.6接地变压器（小性点耦合器）并联连接在系统上的三相变压器或电抗器，以提供-个中性点。注：接地变压器可为近区辅助网络供电。中华人民共和国机械电子工业部1988-12-12批准1990-01-01实施www.bzxz.net

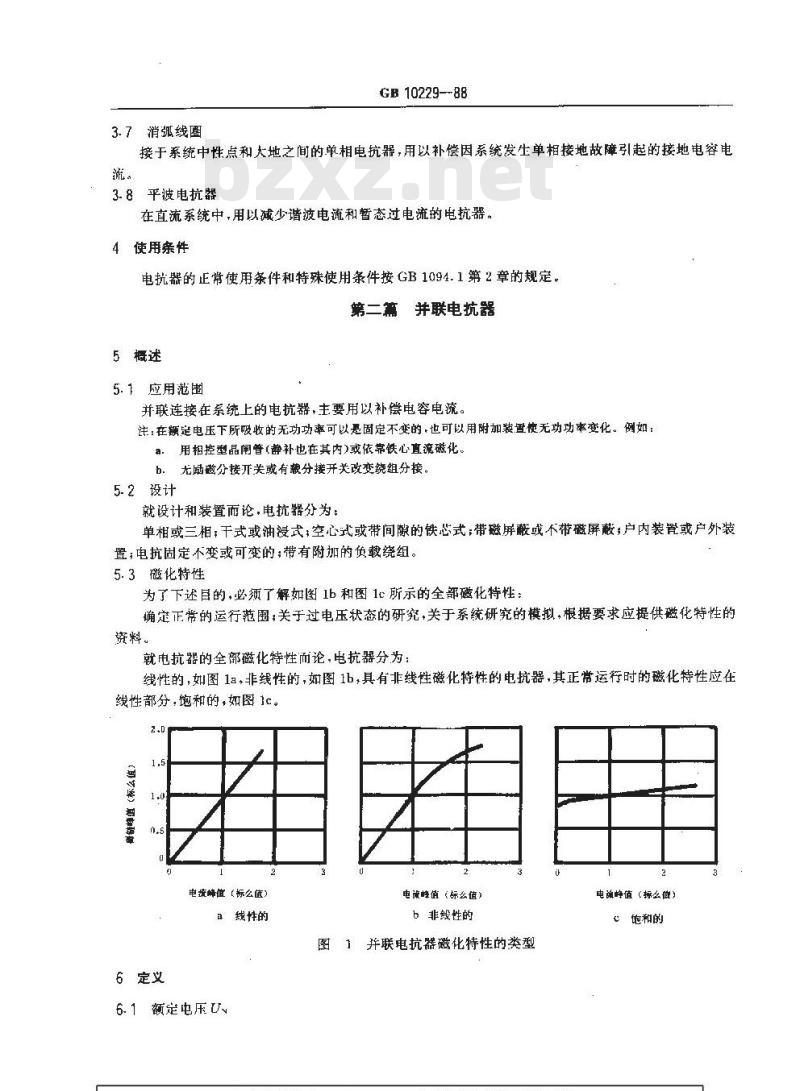

GB 10229-88
3.7消弧线圈
接于系统中性点和大地之间的单相电抗器，用以补偿因系统发生单相接地故障引起的接地电容电流。
3.8平波电抗器
在直流系统中，用以减少谐波电流和暂态过电流的电抗器。4使用亲性
电抗器的正常使用条件和特殊使用条件按GB1094.1第2章的规定。第二篇并联电抗器
5概述
5.1应用范围
并联连接在系统上的电抗器，主要用以补偿电容电流。注：在额是电压下所吸收的无功功率可以是固定不变的·也可以用附加装查使无功功率变化。例如：用相控型晶阐管（静补也在其内)或依常铁心直流磁化。a.
b．无励磁分接开关或有赖分接开关改变绕组分接。5.2设计
就设计和装置而论，电抗器分为：单相或三相：干式或油浸式，空心式或带间隙的铁芯式；带磁屏蔽或不带磁屏蔽，户内装置或户外装置；电抗固定不变或可变的；带有附加的负载绕组。5.3磁化特性
为了下述目的，必须了解如图1b和图1c所示的全部磁化特性：确定正带的运行范围，关于过电压状态的研究，关于系统研究的模拟，根据要求应提供磁化特性的资料。
就电抗器的全部磁化特性而论，电抗器分为：线性的，如图1a，非线性的，如图1b，具有非线性磁化特性的电抗器，其正常运行时的磁化特性应在线性部分，饱和的，如图1c。
现移刷
电流峰值（标么值
a线性的
6定义
6.1额定电压U
电磺峰值（标么值）
b 非綫性的
图并联电抗器磁化特性的类型
电魂峰值（标么他）
℃饱和的

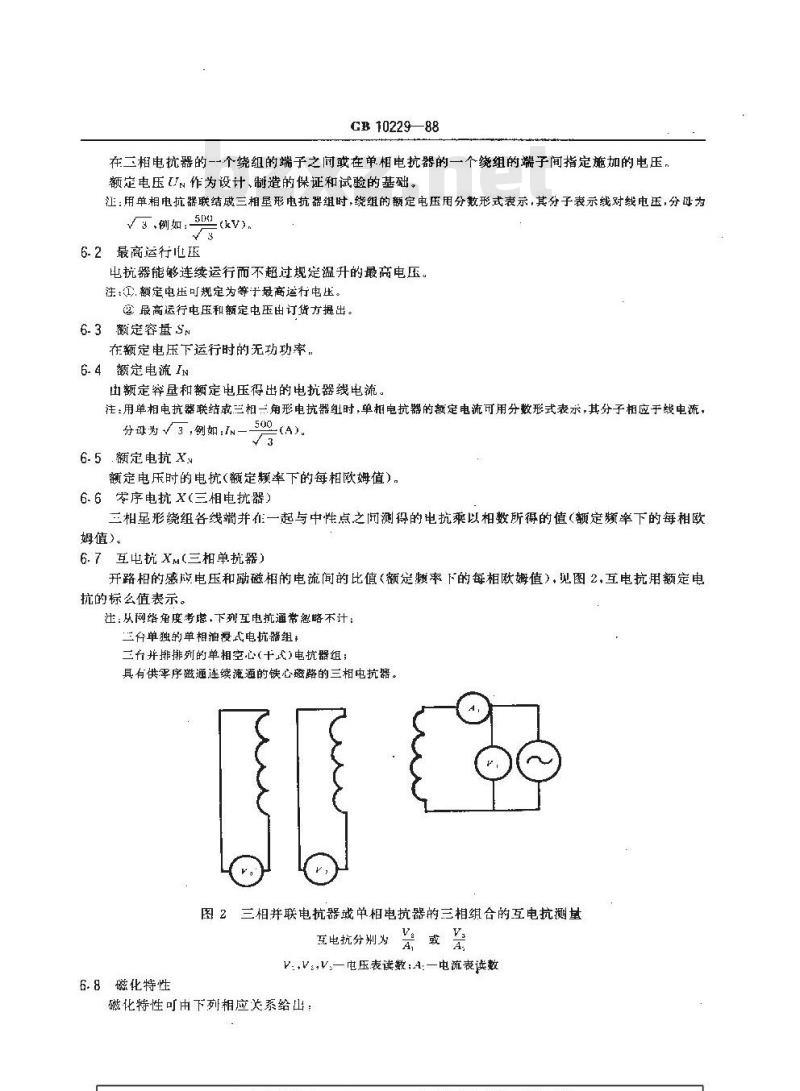

GB 1022988
在二相电抗器的一个绕组的端子之间惑在单相电抗器的一个绕组的端子间指定施加的电压，额定电压 作为设计、制造的保证和试验的基础。江：用单相电抗器联结成三相星形电抗器组时，绕组的额定电压用分数形式表示，其分子表示线对线电玉，分母为S(k)
,例如：-
6-2最高运行心玉
电抗器能够连续运行而不超过规定温升的最高电压。注：().额定电压可规定为等于最商运行电出。晟高运行电压和额定电压出订货方握出。6.3额定容量SN
在额定电压下运行时的无功功率。6.4额定电流 IN
由额定穿量和额定电压得出的电抗器线电流。注：用单相电抗器联结或三相三角形电抗器纽时，单相电抗器的额定电流可用分数形式表示，其分子相应于线电流，500_(A)。
分母为3,例如:IN-
6.5.额定电抗X
额定电压时的电抗（额定频率下的每相欧姆值），6.6岑序电抗X（三相电抗器）
三相虽形绕组各线端并在一起与中性点之闻测得的电抗乘以相数所得的值（额定频率下的每相欧姆值)。
6.7互电抗Xm(三相单抗器）
开路相的感应电压和励磁相的电流间的比值（额定懒率下的每相欧姆值），见图2，互电抗用额定电抗的标么值表示。
注：从网络角度考虑，下列互电抗通常带略不计：三件单独的单相油浸式电抗器组#三右并排排列的单相空心(十式)电抗器组；具有供零序磁通连续蔬通的铁心磁骼的三相电抗器。图2三相并联电抗器战单相电抗器的三相组合的互电抗测基教
互电抗分别为
V.,V:,V一电压表读数:A:一电流表读数6.8 磁化特性

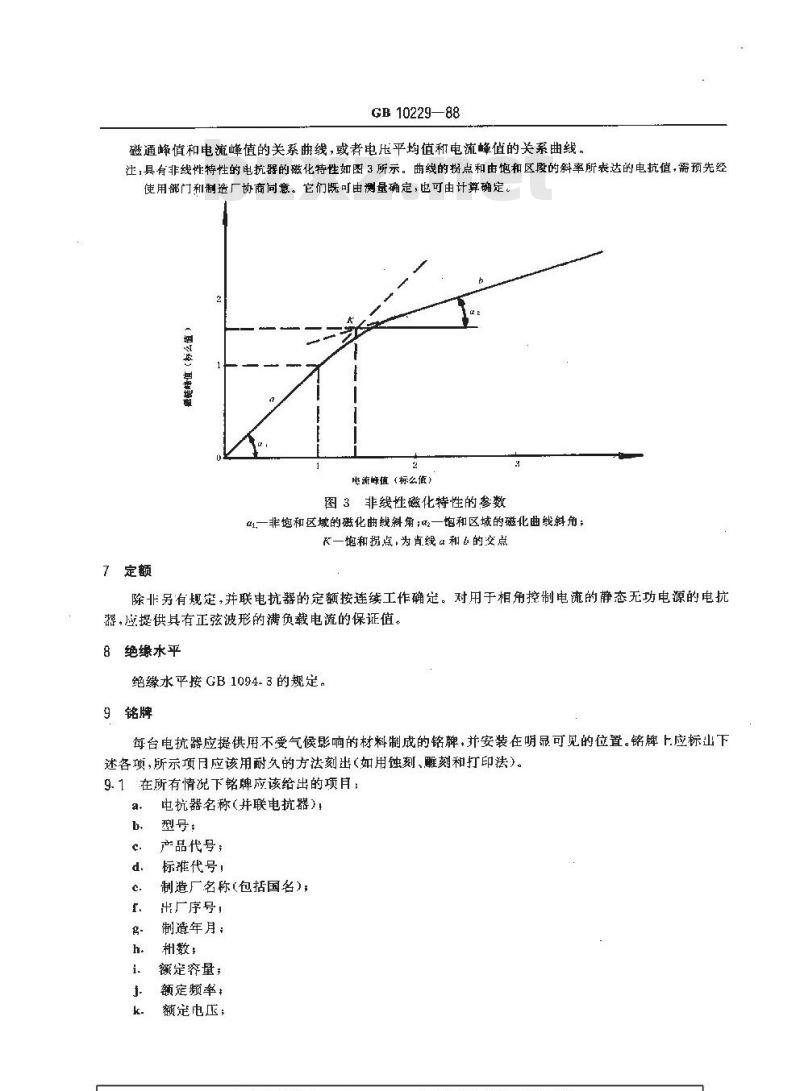

磁化特性可由下列相应关系给出：GB10229—88
磁通峰值和电流峰值的关系曲线，或者电压平均值和电流峰值的关系曲线注，具有非线性特性的电抗器的磁化特性如图3所示。曲线的拐点和由饱和区段的斜率所表达的电抗值，需预先经使用部门和制造厂协商同意。它们既可由测量确定，也可由计算确定。（）
电流峰值（标么值）
图3非线性磁化特性的参数
α一非炮和区域的磁化曲线斜角：双—饱和区域的磁化曲线斜角；K一饱和揭点,为肖线α和b的交点7定额
除非另有规定，并联电抗器的定额按连续工作确定。对用于相角控制电流的静态无功电源的电抗器，应提供具有正弦波形的满负载电流的保证值。8绝缘水平
绝缘水平接GB 1094.3的规定。
9铭牌
每台电抗器应提供用不受气候影响的材料制成的铬牌，并安装在明显可见的位置。铭牌上应标山下述各项，所示项月应该用耐久的方法刻出（如用蚀刻、雕刻和打印法）。9.1在所有情况下铭牌应该给出的项目：a.
电抗器名称（并联电抗器），
型号：
产品代号；
标雅代号！
制造厂名称(包括国名)；
出厂序号！
制遣年月；
相数：
额定容量；
额定频率：
额定电压；
额定电流；
最高运行电乐，
绝缘水平，
绕组联结，
额定电压时的电抗(实测值）：
冷却方式；
总重量：
GB 10229B8
绝缘油重量(仅适用于油浸式电抗器)。9.2在某些情况下需列出的补充项日：a.
绝缘的温度等级（仅适用于干式电抗器）：温升(当不是标准值时)：
运输重量（总重量超过5t的电抗器）；器身重量（总重量超过5t的电抗需）；绝缘用液体的种类（若不是矿物油时)；分接的详细说明(若有分接时)；零序电抗：
互电抗。
10试验
出月试验、型式试验和特殊试验的·般要求，按GB1094.1第8.1条的规定。10.2出」试验
绕组电阻的测定见本标准第10.5条：电抗测量见本标准第10.6条；
损耗测量见本标准第 10. 7 条;绝缘试验见本标准第10.11条！
电压比和短路阻抗测量（带有附加负载绕组的并联电抗器）。10.3型式试验
温升试验见本标准10.15条，
绝缘试验按本标准第10.11条。
10.4特殊试验
三相电抗器的零序电抗测量见本标准第10.9条：三相电抗器的互电抗测量见本标准第10.10条；声级测量见本标准第10.13条；
振动测量见本标准第10.14条；
电流的谱波测见本标准第10.8条；风扇和泵所需功率测量（如果带有风扇和泵时），磁化特性测量见本标准第10.12条。10.5绕组电阻的测定
按 GB 1094, 1 第 8. 2 条的规定。10.6电抗的确定
当略阻抗的电阻戒分时，电抗为额定相电压和实测相电流（方均根值的比值。a
电抗在额定频率下，电源近似于正弦波时的值见GB311.3第3.2.1条。h.
既无带间铁心义无磁屏蔽的电抗器，测量可在额定电压的10%～100%之间的任何电压下GB 10229—BB
进行。
小、对具有带间隙铁心或者磁屏蔽的电抗器，测量应在额定电压下进行。对丁超大功率和超高系统电压电抗器，难以达到上述试验条件时，可以例外。此时允许近似地外推10%，即在任何情况下试验电压必须大于 0.90。
e：三相电抗器的电抗应在对称三相电压施加在电抗器线端上时测量。电抗值可为：
线间所施加的电压
实测电流平均值×3
对具有零序磁通流通的铁心回路的三相电抗器，其电抗的测定也可在单相励磁时进行。注：当试验设备不能满足试验时，经制造厂和使用部门协商，试验可在现场进行。10-7 损耗测量
损耗测量应在额定电压、额定频率下进行。电压应该用平均值电压表测量，对超大功率和高压系统电压电抗器，难以达到上述试验条件时可以例外，可在降低电压下测量损耗，并用额定电流对实测电流比值的平方乘以实测的损耗值来求得额定电压下的摄耗值。确定损耗的方法需预先经过协商同意，并应对采用方法的精度和可靠性提供令人满意的资料。由于并联电抗器的功率因数通常都很低，用常规的瓦特计法有可能产生可观的误差。使用电桥法较为有利，在特殊情况下可用热基测定法。电抗器的损耗的各种分量（电阻损耗，铁耗和附加损耗)不可能在测量中分开米。为了免去把损耗校止到参考温度的过程，最好能在绕组的平均温度实际等于参考温度时进行测量，如果不能做到这点，则认为附加摄耗，铁耗与温度无关。如果有几台电抗器需要做试验，推荐下述方法：将一台电抗器在近似于参考温度时作型式试验，测量损耗，并在常温下测量损耗，由此得出总损耗的温度系数（假定为线性变化）。然后其余各台电抗器可在常温下测量，其损耗值按型式试验的电抗器得到的温度系数校正到参考温度。在额定电压时测得的损耗或者校止到额定电压的损耗值应乘以额定电流和测量电流（或额定电压下的电流)的比值的平方进行计算。注,见本标准第 10. 6 条的注。10.8电流的谐波测量
该测量应用于具有饱和磁化特性的电抗器，见图1c。所有.个相电抗器的电流的谐波均在额定电压下用谐波分析仪测量，各次相应谐波的幅值均以基波分的百分数表示。同时还应测量施加电压的谐波。注：只有在施加电压畸变系数小于2%时，此试验才能适再（见GB311.3第3.2.1条）。10.9三相电抗器零序电抗测量
按 GB 1094. 1 第 8. 7 条的规定。进行此测册叫时，外加电压所产生的中性点电流不得超过额定相电流。10.10三相电抗器间的互电抗测量该测量最好在额定电压下按图2进行。10.11绝缘试验
并联电抗器的各种绝缘试验，通常应用变压器的相应规则，按GB10943、GB6450和（GB7449的规定。
10.11.1外施耐正试验（属出厂试验）按GB1093.3第10章的规定。
10.11.2感应耐压试验（属出厂试验）感应耐乐试验一般按照GB1094.3第11章的规定。其他说明如下：
GB1022988
若电抗器为全绝缘，按GB1094.3第11章的规定；若电抗器为分级绝缘，根据试验电压和试验设备情况，既可按GB1094.3第11.3条，也可按GB1094.3第11.4条进行
GB1094.3第11.4条所述的试验方法仅适用于U≥252kV。但在较低电压时，当使用部门和制造」一致同意时,也使用。在应用GB 1094.3第11.4条作试验时,应作以下改动：在试验电压U=1.5U./ V3进行局部放电测量时略去短时间施加电压U1的过程。如果试验站的容量和电压达不到试验要求时，经制造厂和使用部门协商，本试验可用雷电冲击试验予以代替。试验电压和方法需在订货时规定。社：对干式电抗器，按GB6450第5.10条的规定。10.11.3雷电冲击试验(属型式和出厂试验）见GB1094.3第12.13章利GB7449。10.171.4操作冲击试验（属型式和出广试验）按GB1094.3第14章和GB7449第7.3条规定。10.12磁化特性的测量
当电抗器为非线性的(图1b)或饱和的（图1c)时，可以规定对磁化特性进行测量。测量在工频电压和电流下进行，并逐步增人直至最高运行电压，若经同意可稍微超过此值。测量结果应该以电压平均值（其值与磁链峰值成正比例）和电流峰值的关系表示。对较大范用磁链所采取的其他测量方法，使用部门和制造厂应事先协商同意。在订货方提出要求时，制造厂可提供磁化特性的计算值。10.13声级测量
此试验通常按GB7328的规定进行。对详式电抗器测量时，必须保证与绕组有足够的安全间距。在GB7328第5.2条规定的轮廓线上测量点应距绕组表面2m远，规定的测量水半面应在绕组高度的一半处。
注：对大容盘电抗器，若不可能在工厂实现声级测定，经使用部门和制造厂同意，可在安装现场进行此项试验。10.14振动测（属特殊试验）
如果规定需进行振动测量，则在做试验之前，必须就下列各项取得一致意见：a.是单台电抗器作型式试验还是全部电抗器作出厂试验。b。当额定电压和最尚连续运行电压不一致时，是在哪一个电压下进行试验。c。在哪个佗置，如何进行测量（一般是在油箱的四个侧面,并取足够的测量点求得平均值)。测量的结果用振动波的波峰主波峰的高度来表示，最大值不超过200m。注：对于大容量电抗器，若不可能在谢造厂实现振动测量，经制造厂与使用部门协商，可在安装现场进行此项试验。10.15温升试验（属型式试验）
按GB 1094.2的规定。
该试验应在额定频率和最高运行电压下进行。若在试验过程中不能达到最高运行电压，则试验可降低电压进行，但不得低丁最高运行电压的90%，油浸式电抗器和干式电抗器的温升应分别按照GB1094.2和GR6450校正到最高运行电压的值。当试验站条件达不到试验的要求时，经制造厂和使用部门协商，试验可以在现场进行。11容许偏差
对于有分接抽头的并联电抗器，若无其他规定，容许偏差值只适用于分接。11.1额定电压和额定颗率下电抗的容许偏差GE 1022988
额定电抗容许偏差为士5%。
对于一相并联电抗器或单相并联电抗器组成的：相组，若连接到具有对称电压的系统上，当一个相的电抗偏差都在土5%容许范围内时，每相电抗与三个相电抗平均值间的偏差不应超过土2%.对规定具有如图1b的磁化特性的电抗器，在额定电压下测得的电抗士5%偏差值，应能适用于订货方规定的极限电压。
11.2损耗的容许偏差
按照本标推第10.7条测得的校正的总损耗，不应超过损耗保证值的十15%。第三篇限流电抗器和中性点接地电抗器12概述
12.1范围
本篇包括在系统发生故障时旧来限制电流的电抗器。12.1.1限流电抗器
该电抗器用以限制短时电流。在正常运行时，有持续电流通过限流电抗器。12.1.2中性点接地电抗器
用于三相系统的单相电抗器，接于系统中性点和大地之间，用以限制系统故障时的接地电流。通常中性点接地电抗器无持续电流通过，或仅有很小的持续电流通过。12.1.3其他类型电抗器
根据其用途，其他用途的电抗器也包括在本篇内。此类电抗器如：分配负荷用电抗器，用以平衡并联向路的电流，启动电抗器，与交流电机串联连接以限制启动电流。
12.2设计
就设计和装置条件而论，限流电抗器可分类为：a.单相或三相；
b.干式或油浸式：
空心或带间隙的铁心式！
带磁屏蔽或不带磁屏蔽；
有分接或没有分接：
户内或户外装置。
生：(i）在短时大电流通过限流电抗器时，电抗器的磁屏蔽通常设计成饱和的。②无磁屏蔽的干式限流电抗器通过短时大电流时，会产生很强的杂散磁场。必须重规各相绕组间的位置，以及绕组对其他设备和对金属构件的相对位置，以便使它们呼能造成的影响最小，例如邻近金展零件的过热及其在短时电流下的危险应力等。13定义
13.1额定持续电流I%
通过绕纽的端子，电抗器能够持续承担的额定题率的电流。除非另有说明，中性点接地电抗器规定无额定持续电流。
13.2额定短时电流Ik
在规定的时间内通过电抗器的短时电流稳态分量的方均根值，在此电流下电抗器不得有异常的发热和机械应力。
注：额定短时电流由系统障情况确定。13.3额定短时电流的持续时间
电抗器设计的额定短时电流持续时间。13.4额定阻抗Z
GB10229—88
在额定频率和额定短时电流下规定的阻抗，用每相欧姆值表示。对三相限流电抗器或单相电抗器的三相组，其阻抗为三个相电抗的平均值注：三相限流电抗器或单相电抗器的三相组，其相间的磁性耦合将造成与每相实际表现的阻抗与.上面定义的额定阻抗值不同。如果耦合因数小于 5%,此差异实际上并不重要。14绝缘水平
绝缘水平的标准按 GB 311. 1 的规定。14.1对限流电抗器的绝缘要求
各相间的相对绝缘水平通常应与电抗器所连接的系统设备的最高工作电压U相一致。如果在绕组[并联避雷器，则腾于绕组两端的绝缘水平可以规定得低一些。避雷器的额定电压推荐不低于额定短时电流在电抗器两端产生的电压的1.2倍。14.2中性点接地电抗器的绝缘要求绝缘要求应与电抗器所连接的系统的中性点绝缘水平相一致。接地端选择降低绝缘水平为宜（分级绝缘）。
承受短时电流的能力
限流电抗器和中性点接地电抗器应该设计成能够耐受额定短时电流在额定持续时间内产生的热的和机械的效应。
16定额
16.1额定持续电流
除非另有规定，额定持续电流是指对称的三相电流。额定持续电流的优选数值应导GB321优先数和优先数系中的R10 系列相对应。16.2额定短时电流
额定短时电流应规定为不小于被认可的故障状态下最大电流值。16.3，额定短时电流持续时间
除非号有规定，短时电流时问应为；a.限施电抗器.2s
b.中性点接地电抗器：10s
注：如果短时间内连续发生故障，故障的时间间需及欢数应由订货方提出，额定短时电流持续时间应按此来选定16.4额定阻抗
额定阻抗值应根据系统参数和系统故障的被认可的情况，与短时电流一起确定。此数值应为所需的最小值。
对于带有磁屏蔽的电抗器，在额定持续电流时的阻抗应由制造厂确定和测量，并在铭牌上标明三相电抗器或对于已确定安装方式的三相电抗器组，如果需要的话，制造厂应提供在短时电流时的各相间的耦台因数和互电抗。
注，对下某种型式的电抗器，这些效值直接测量是困难的（见本标准19.11条)。17温度
17.1额定持续电流时的温升
..comGB10229-88
温升限值应分别符合 GB 1094. 2 第 2 章和 GB 6450 第 5. 11 条的规定。17.2短时电流负裁后的温度
在绕组通过额定短时电流负载后，其温度不超过GB1094.5第2.1.4条和GB6450第1.6条中明的变压器绕组在短路状态下的数值。18铭牌
每台电抗器应提供用不受气候影响的材料制成的铭牌，并安装在明显可见的位骨，铭牌上应标出下述各项。所示项目应该用耐久的方法刻出（如用蚀刻，雕刻和打印法）。18.1所有情况下均应给出的项目：电抗器名称（限流电抗器），
型号，
产品代号：
标准代号：
制造厂名称(包括国名）
制造序号
制造年月
相数：
额定频率中
设备最高工作电压；
额定持续电流；
额定短时电流和时间；
绝缘水平(仪对中性点接地电抗器)阻抗(实测值)，
冷却方式，
总重量；
绝缘油重量（仅对油浸式电抗器）。18.2
某些情况下需给出的附圳项目：a.
绝缘温度等级（仅对干式电抗器）温升(如果不是标准值)；
分级绝缘的绕组接地端的绝缘要求（对中性点接地电抗器)：避雷器并联在绕组上时，作用于绕组两端的雷电冲击耐受电压（对限流电抗器）：运输重量（总重量超过5t的电抗器），器身吊重（总重量超过5t的电抗器）；若不是矿物油，需注明绝缘液体的名称：若有分接，要注明有关的分接详情。19试验
19.1出厂试验，型式试验和特殊试验的一般要求按GB1094.1第8.1条规定。19.2出厂试验
绕组电阻测定按GB1094.1第8.2条持续电流时的阻抗测量见本标准第19.5条，h.
损耗测册见本标准第19.6条：
外施耐压试验见本标准第19.7条！d.
e-感应耐压试验见本标准第19.8条。19.3型试验
GB 10229—88
9+在额定持续电流下的温升试验见本标准第19.9条：b，蕾电冲击试验见本标准第19.10条。19.4特殊试验
a.短时电流试验和短时电流时阻抗测量见本标准第19.11条，b．声级测量见本标准第19.12条。19.5待续电流时的阻抗测量
阻抗应在额定赖率下测鼠。对于单相电抗器和一和电抗器组，应该在单柑励时测量阻抗，阻抗值对一个单阻抗的平均值。
对于磁耦合因数大于5%的兰相电抗器的电抗，应该用对称的系统电压施加在星形接法的三相绕组上进行测量。
此时斑抗表达式为：
施加在线间的电压
实测电流?均值×3
江，对于不带磁屏敲的电抗器，本试验也验证了额定阻抗。19.6损耗测量
只有在对持续电流作出规定的电抗器才进行这项测量。测量应在额定频率下进行。确定损耗的方法应订货方和制造厂协商，并需提供所使用方法的精度和可靠程度的令人满意的资料。由于限流电抗器的功率因数通常都很低，用常规的瓦特计法测量损耗，可能产生可观的误差，因此使用电桥法较为有利，
19.6.1对下不带铁心哦不带磁屏藏的电抗需，可在任何电流下进行测量并校正到额定持续电流，温度的校正按 GB 1094. 1 第 8. 4 条和 GB 6150 第 5. 1 条规定。19.6.2带有磁屏的电抗器，损耗中的各种分量（电阻损耗，铁耗和附加损耗）不可能在测量中区分开来。为了免去把损耗校正到参考温度这个过程，可在绕组的平均温度近似等于参考温度时进行测量。例如，可在温升试验时避行这项测量。如果有几台电抗器需要作试验，推荐下述方法：将一台电抗器在近似于参考温度时作型式试验,并在常温下测量损耗。然后,其余各台电抗器可只在常温下测量，其损耗值按型式试验的电抗器得到的温度系数校正到参考温度。19.7外施耐压试验(属出厂试验）试验按 GB 1094.3 第 10 章规定。试验电压应施加在：
各绕组对地之间，各不向绕组之间。19.8感应耐压试验（属出厂试验）试验按GI31094.3第11.1条实行。试验电压应为额定短时电流时在绕组两端产生的电压的两倍。如果本试验对被试品会造成不切划实际热应力，或若试验要求的容量和电压超出了试验站的能力，经制造！和订货方协商同意，本项试验可以用雷电冲击试验代替。19.9额定持续电流的温升试验
试验根据GB1094.2进行。
19.9.1干式电抗器
试验的电流应尽可能接近额定持续电流7，并不小丁此值的90%，电流应持续直到电抗器任何部分每小时的温度上少于2K。
额定电流时绕组对冷却空气温度的溢升由下式计算：..com式中I~——额定持续电流，A：
I——试验电流,A;
>——试验电流时的温乃,K;
GB 1022988
9—1.6,为AN冷却方式的电抗器，—1.8.为AF冷却方式的电抗器。绕组的温度0.应按照GB1094.2第3.3条的规定，从实测的电阻值计算得出19.9.2油浸式电抗器
油面温升和绕组温升均按照 GB 1094.2 第 3.7条确定。19.10雷电冲击试
一般参照GB1094.3第12章和GB6450第5.8条及GB7449的规定。19.10.1限流电抗器的雷电冲击试验试验电压依次施加在需要试验的绕组的每个端子上，此时其他端了均接地，其它绕组也应接地。如果绕组两个端子之间规定为降低绝缘要求，雷电冲击试验过程须经订货方和制造厂协商同意。注：准确的半峰值时间可能达不到，通常允许取较短的时间。19.10.2中性点接地电抗器的雷电冲击试验对于中性点接地电抗器，试验电压施加在电抗器的连接到变压器中性点的一端，另外的端子接地。波前时间可增加到13us。
19. 11短时电流试验和在短时电流时的阻抗测量一般参照 GB 1094.5的规定，
短时电流试验目的在于检验电抗器在通过额定短时电流时的机械耐受强度。当电抗器装有磁屏蔽时,还用以测量额定阻抗。
除非有另外的规定，短时电流的第一个波的波峰值应为其方均根值的1.8×/2倍（在某些情况下,由于不对称而产生的系数可能低于1.8×2）。电抗器承受本试验的能力根据 GB 1094. 5 第 2.2条确定。根据试验电压和电流的稳态值可以确定在短时电流下的阻抗值。此值应与额定阻抗相同，在容许偏差范围以内。
三相电抗器在短时电流下的阻抗按本标准第19.5条的规定测盘。试验时应该记录非被试相的感应电压，以便确定各相间的互阻抗的耦合因数。19.11.1试验程序
对于单相电抗器，试验应该通过两次时间为0.5士0.05s的额定短时电流。对十三相电抗器或是已规定安装方式的单独的三个相电抗器组，应该先在完全不对称情况下对每一相进行一次单相试验，再用近似相等的三相电流进行一次三相试验。注：如果在试验过程中，试验设备的容量不足以达到0.5s的作用时间，经使用部门和制造厂协商同意，时间可以较。
19. 11.2短时电流下的热性能
短时耐热能力通过按照GB1094.5第2.1.5条的计算结果来验证。注：对于长的额罚短时电流时间,这样计算是保守的。19.12声级测量
本试验通常按照GB7328进行。对干式电抗测时，必须保证与绕组有足够的安全间距。在GB7328第5.2条规定的轮廓线上.测量点应距绕组表面2m远，规定的测盘水平应在绕组高度的一半处。
