【国家标准(GB)】 聚烯烃绝缘铝-聚烯烃粘结护套高频农村通信电缆自承式电缆

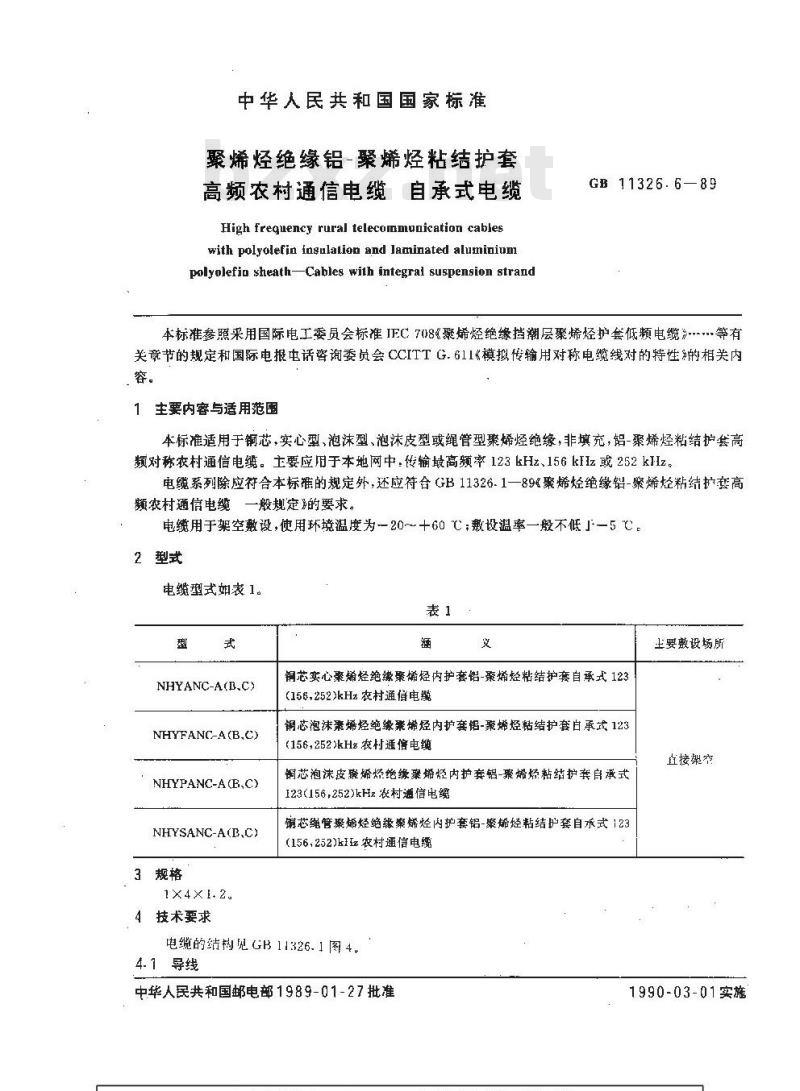

中华人民共和国国家标准
聚烯烃绝缘铝-聚烯烃粘结护套
高频农村通信电缆自承式电缆
High freguency rural telecommunication cableswith polyolefin insulalion and laminated aluminiunpolyolefin sheath-Cables with integral suspension strandGB 11326.6—89
本标准参照采用国际电工委员会标准IFC708《聚烯烃绝缘挡潮层聚烯烃护套低频电缆》等有关章节的规定和国际电报电话咨询委员会CCITTG.61I《模拟传输用对称电缆线对的待性的相关内容。
1主要内容与适用范围
本标准适用于铜芯，实心型、泡沫型、泡沫皮型或绳管型聚烯烃绝缘，非填充，铝-聚烯烃粘结护套高频对称农村通信电缆。主要应于本地网中：传输最高频率123kHz、156kHz或252kHz。电缆系列除应符合本标准的规定外，还应符合GB11326.1一89聚烯烃绝缘铅-聚烯粘结扩套高频农村通信电缆一般规定》的要求。电缆用于架空嫩设，使用环境温度为一20～十60C;敷设温率一般不低」一52型式
电缆型式妇表1。
NHYANC-A(B.C)
NHYFANC-A(B,C)
NHYPANC-A(B,C)
NHYSANC-A(B,C)
3规格
1×4×1.2.
4技术要求
铜芯实心聚烯烃绝缘聚烯烃内护套铝-聚烯烃粘结护套自承式123(156,252)kHz农村通信电缆
铜芯泡沫烯烃绝缘聚烯烃内护套铝-聚烯烃粘结护套白承式123(156,252)kHz农村通信电缆
铜芯泡沫皮廉烯烃绝缘桑烯轻内护套铝-聚烯烃粘结护囊自承式123(156,252)kHz表村通信电缆
铜芯绳管聚烯烃绝缘聚烯烃内护套铝-聚烯烃粘结护套自永式123(156,252)kiz农村通信电缆
电缆的结构见GB11326.1图4。
4.1导线
中华人民共和国邮电部1989-01-27批准要敷设场所
直接架帘
1990-03-01实施

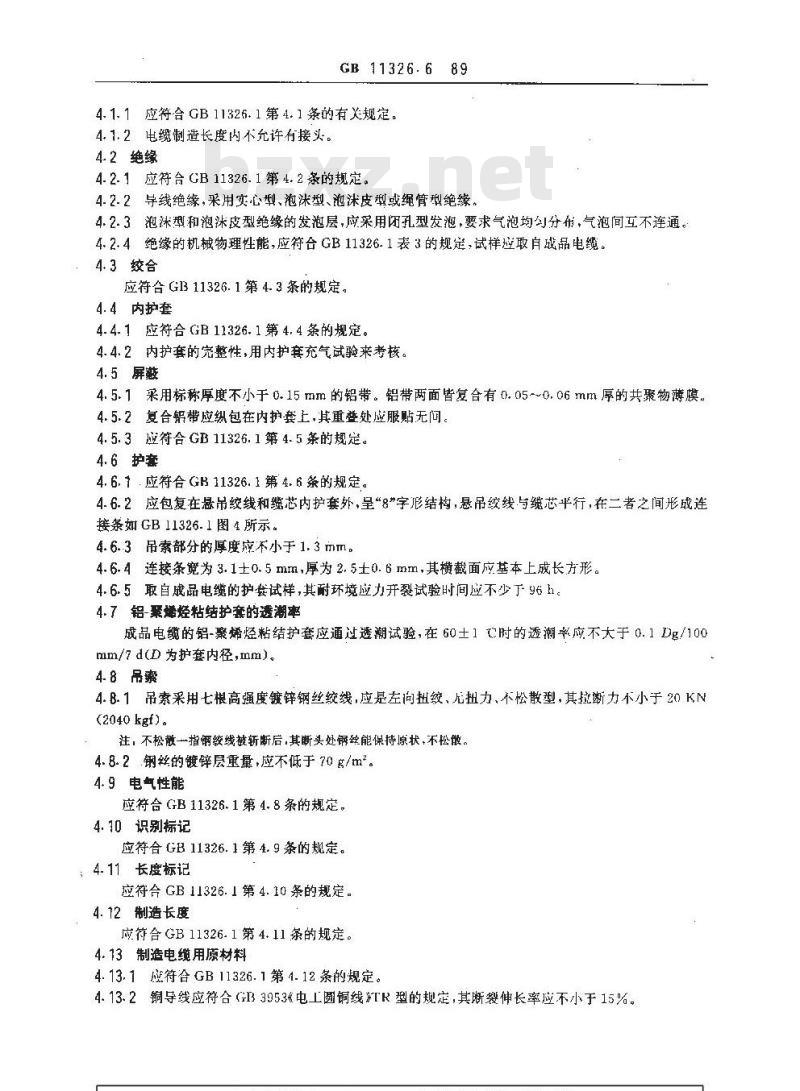

GB 11326.6 89
4.1.1应符合GB11326.1第4.1条的有关规定。4.1.2电缆制造长度内不允许有接头。4.2绝缘
4.2. 1应符合 GB 11326. 1第 4. 2条的规定。4.2.2导线绝缘，采用实心型、泡沭型、泡沫皮型或绳管型绝缘，4.2.3泡涞型和泡沫皮型绝缘的发泡层，应采用闭孔型发泡，要求气泡均勾分布，气泡间互不连通。4.2.4绝缘的机械物理性能，应符合GB11326.1表3的规定，试样应取自成品电缆。4.3绞合
应符合GB311326.1第4.3条的规定。4.4内护套
4.4.1应符合GB11326.1第4.4条的规定。4.4.2内护套的完整性，用内护套充气试验来考核。4.5屏蔽
4.5. 1采用标称厚度不小于 0.15 mm的铝带。铝带两面皆复合有 0. 05-~0. 06 mm厚的共聚物薄膜,4.5.2复合铝带应纵包在内护套上，其重登处应服贴无间。4. 5. 3 应符合 GB 11326. 1 第 4. 5 条的规定。4.6护套
4.6.7应符合GH11326.1第4.6条的规定。4.6.2应包复在悬吊绞线和缆芯内护套外，呈“8”字形结构，悬吊绞线与缆芯平行在二者之间形戒连接条如GB11326.1图4所示。
4.6.3吊索部分的厚度应不小于1.3mm。4.6.4连接条宽为3.1士0.5mm，厚为2.5士0.6mm，其横截面应基本上成长方形。4.6.5取自成品电缆的护套试样，其耐环境应力开裂试验时间应不少于96h4.7铝-聚烯烃粘结护套的透潮率成品电缆的铝-聚烯烃粘结护套应通过透潮试验，在 60士1时的透潮率应不大于 0.1Dg/100mm/7d(D为护套内径，mm)。
4.8吊素
4.8.1吊索采用七根高强度镀锌钢丝绞线,应是左问扭绞，无扭力，不松散型，其拉断力不小于20 KN(2040kgf)。
注，不松散一指钢绞线被新断后,其断头处钢丝能保持原状，不松散。4.8.2钢丝的镀锌层重量，应不低于70多/m。4.9电气性能
应符合 GB 11326. 1 第 4. 8 条的规定。4.10识别标记
应符合 GB 11326. 1 第 4. 9 条的规定。：4.11长度标记
应符合 GB11326.1第4.10条的规定。4. 12制造长度
应符合GB 11326. 1第4.11 条的规定。4.13制造电缆用原材料
4.13.1成符合GB11326.1第1.12条的规定。4.13.2铜导线应符合（I3953《电工圆铜线TR型的规定，其断裂伸长率应不小于15%。GH11326.6-89

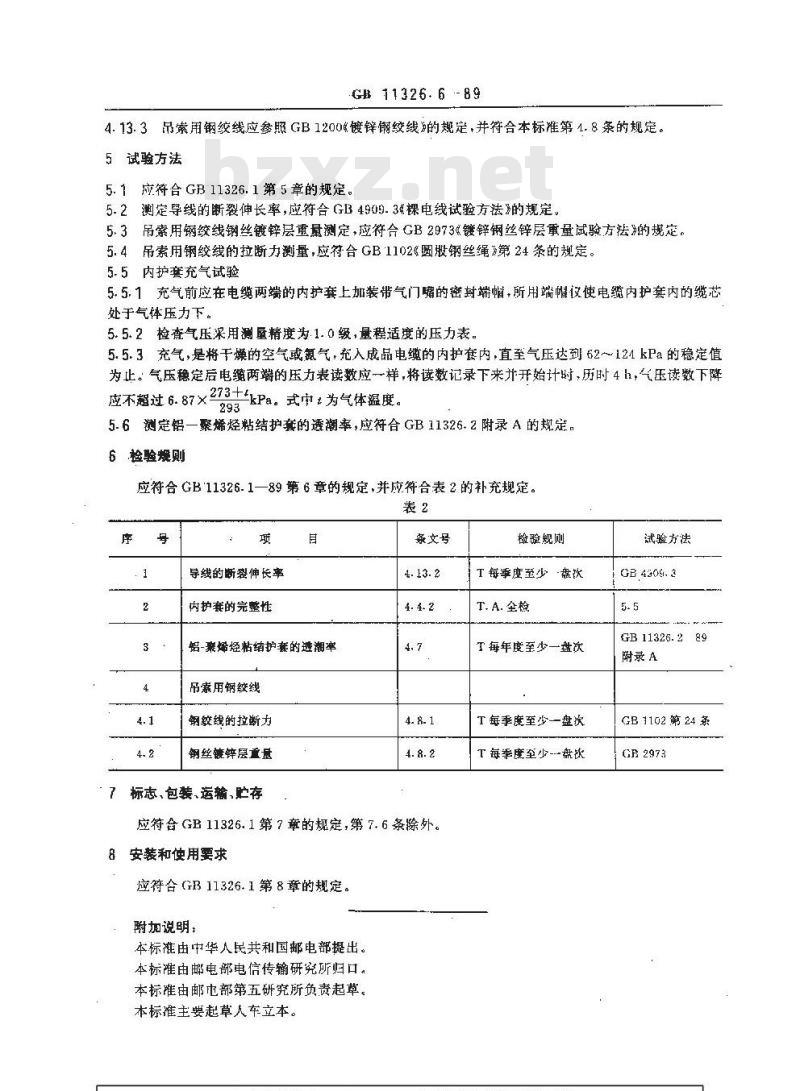

4.13.3吊索用钢绞线应参照GB1200镀锌钢绞线》的规定，并符合本标准第1.8条的规定。5试验方法
5.1应符合GB11326.1第5章的规定。5.2测定导线的断裂伸长率，应符合GB4909.3裸电线试验方法》的规定。5.3吊索用钢绞线钢丝镀锌层重量测定，应符合GB2973镀锌钢丝锌层重量试验方法”的规定。5.4吊索用钢绞线的拉断力测量，应符合GB1102%圆股钢丝绳》第24条的规定。5.5内护套充气试验
5.5.1充气前应在电缆两端的内护套上加装带气门嘴的密封端帽，所用端帽使电缆内护套内的缆芯处于气体压力下。
5.5.2检查气压采用测精度为.1.0级，量程适度的压力表。5.5.3充气，是将干燥的空气或氮气，充入成品电缆的内护套内，直至气压达到62~124kPa的稳定值为止。气压稳定后电缆两端的压力表读数应一样，将读数记录下来开始计时，历时4h，气压读数下降应不超过6.87×273+kPa。式中为气体温度。293
5.6测定铝一聚烯烃粘结护套的透潮率，应符合 GB 11326.2 附录 A的规定。6检验规则
应符合GB'11326.1—89第6章的规定，并应符台表2的补充规定。表2
导线的断裂伸长率
内护套的完整性
铅-聚烯烃粘结护套的避潮率
吊索用钢绞线
钢较线的拉断力
钢丝镀锌层重量
标志,包装、运输,贮存
条文号
应符合 GB 11326. 1 第 7 章的规定,第 7. 6 条除外。8安装和使用要求下载标准就来标准下载网
应符合GB11326.1第8章的规定。附加说明：
本标准由中华人民共和国邮电部提出。本标由邮电部电信传输研究所归。本标准由邮电部第五研究所负责起草。本标准主要起草人车立本。
检验规则
T每季度至少·盘饮
T.A.全检
T每年度至少一盘次
T每季度至少一盘次
T每季度至少-盘饮
试验方法
GB 430S. 3
GB 11326.289
附录 A
GB 1102 第 24 条
GR2973
